21世纪教育网 –中小学教育资源及组卷应用平台

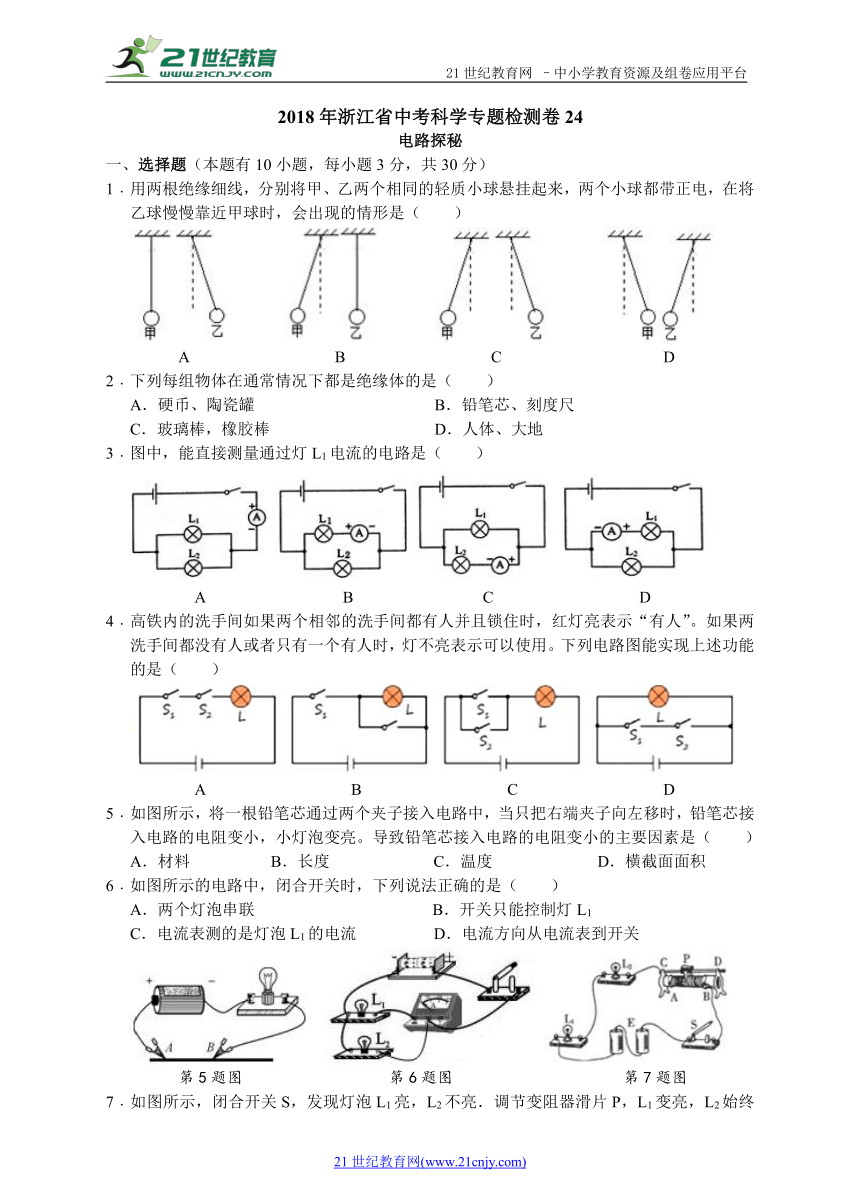

2018年浙江省中考科学专题检测卷24
电路探秘
一、选择题（本题有10小题，每小题3分，共30分）
1﹒用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，在将乙球慢慢靠近甲球时，会出现的情形是（ ）【来源：21·世纪·教育·网】
A B C D
2﹒下列每组物体在通常情况下都是绝缘体的是（ ）
A．硬币、陶瓷罐 B．铅笔芯、刻度尺
C．玻璃棒，橡胶棒 D．人体、大地
3﹒图中，能直接测量通过灯L1电流的电路是（ ）
A B C D
4﹒高铁内的洗手间如果两个相邻的洗手间都 ( http: / / www.21cnjy.com )有人并且锁住时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。下列电路图能实现上述功能的是（ ）21·世纪*教育网
A B C D
5﹒如图所示，将一根铅笔芯通过两个夹子接入 ( http: / / www.21cnjy.com )电路中，当只把右端夹子向左移时，铅笔芯接入电路的电阻变小，小灯泡变亮。导致铅笔芯接入电路的电阻变小的主要因素是（ ）
A．材料 B．长度 C．温度 D．横截面面积
6﹒如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两个灯泡串联 B．开关只能控制灯L1
C．电流表测的是灯泡L1的电流 D．电流方向从电流表到开关
第5题图 第6题图 第7题图

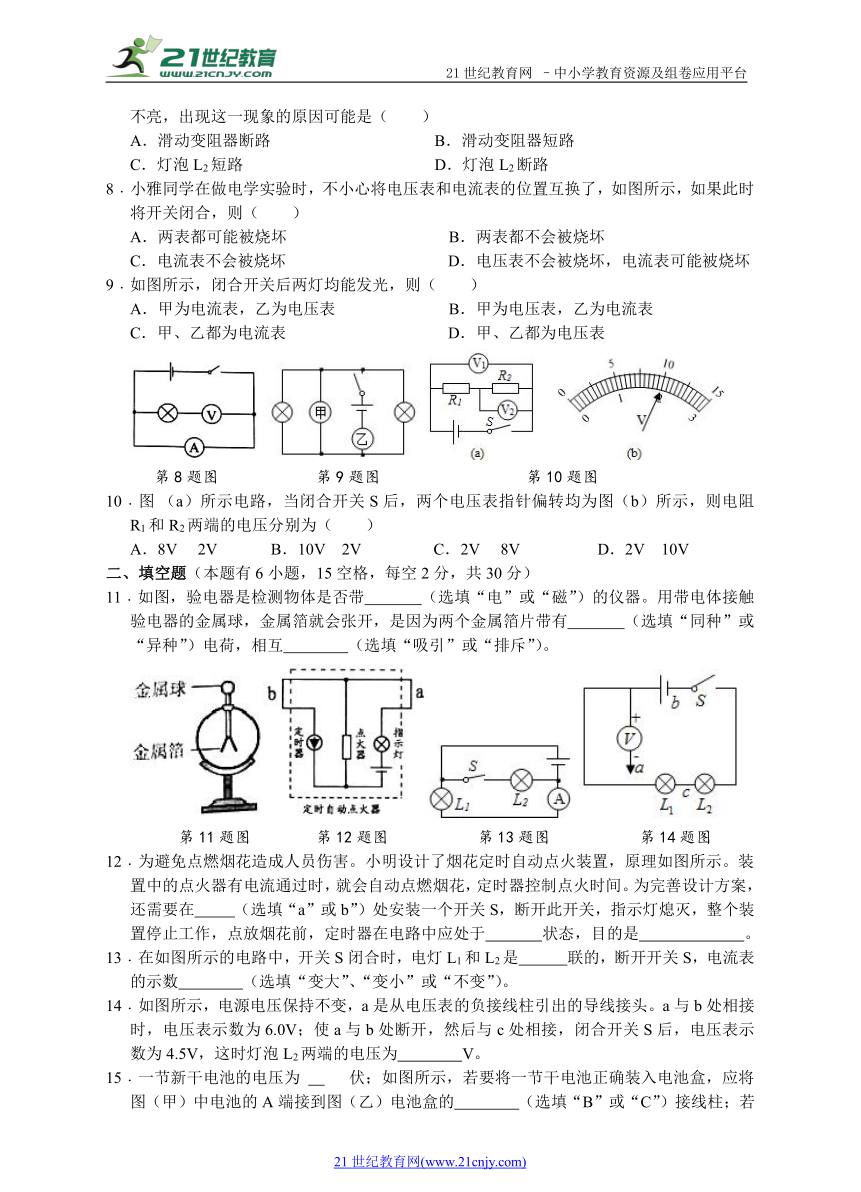

7﹒如图所示，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是（ ）2-1-c-n-j-y
A．滑动变阻器断路 B．滑动变阻器短路
C．灯泡L2短路 D．灯泡L2断路
8﹒小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（ ）【出处：21教育名师】
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
9﹒如图所示，闭合开关后两灯均能发光，则（ ）
A．甲为电流表，乙为电压表 B．甲为电压表，乙为电流表
C．甲、乙都为电流表 D．甲、乙都为电压表
第8题图 第9题图 第10题图
10﹒图 （a）所示电路，当闭合开关S后， ( http: / / www.21cnjy.com )两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）【版权所有：21教育】
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
二、填空题（本题有6小题，15空格，每空2分，共30分）
11﹒如图，验电器是检测物 ( http: / / www.21cnjy.com )体是否带 （选填“电”或“磁”）的仪器。用带电体接触验电器的金属球，金属箔就会张开，是因为两个金属箔片带有 （选填“同种”或“异种”）电荷，相互 （选填“吸引”或“排斥”）。21教育名师原创作品
第11题图 第12题图 第13题图 第14题图
12﹒为避免点燃烟花造成人员伤害。小明 ( http: / / www.21cnjy.com )设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在 （选填“a”或b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应处于 状态，目的是 。
13﹒在如图所示的电路中，开关S闭 ( http: / / www.21cnjy.com )合时，电灯L1和L2是 联的，断开开关S，电流表的示数 （选填“变大”、“变小”或“不变”）。21教育网
14﹒如图所示，电源电压保持不变， ( http: / / www.21cnjy.com )a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，这时灯泡L2两端的电压为 V。21*cnjy*com

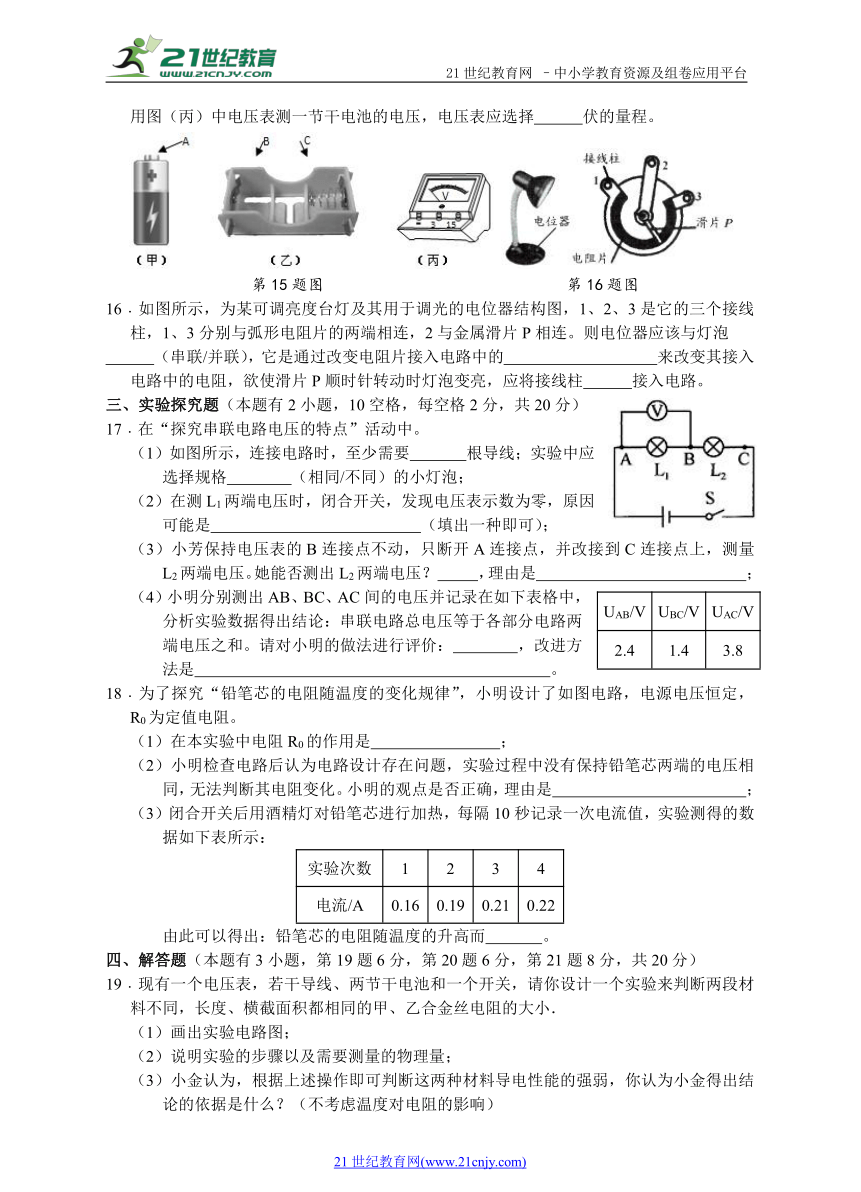

15﹒一节新干电池的电压为 伏；如 ( http: / / www.21cnjy.com )图所示，若要将一节干电池正确装入电池盒，应将图（甲）中电池的A端接到图（乙）电池盒的 （选填“B”或“C”）接线柱；若用图（丙）中电压表测一节干电池的电压，电压表应选择 伏的量程。
第15题图 第16题图
16﹒如图所示，为某可调亮 ( http: / / www.21cnjy.com )度台灯及其用于调光的电位器结构图，1、2、3是它的三个接线柱，1、3分别与弧形电阻片的两端相连，2与金属滑片P相连。则电位器应该与灯泡
（串联/并联 ( http: / / www.21cnjy.com )），它是通过改变电阻片接入电路中的 来改变其接入电路中的电阻，欲使滑片P顺时针转动时灯泡变亮，应将接线柱 接入电路。
三、实验探究题（本题有2小题，10空格，每空格2分，共20分）
17﹒在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要 根导线；实验中应选择规格 （相同/不同）的小灯泡；
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是 （填出一种即可）；
（3）小芳保持电压表的B连接点不动，只 ( http: / / www.21cnjy.com )断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？ ，理由是 ；
UAB/V UBC/V UAC/V
2.4 1.4 3.8
（4）小明分别测出AB、BC、AC间的 ( http: / / www.21cnjy.com )电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价： ，改进方法是 。【来
18﹒为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图电路，电源电压恒定，R0为定值电阻。
（1）在本实验中电阻R0的作用是 ；
（2）小明检查电路后认为电路设计存 ( http: / / www.21cnjy.com )在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻变化。小明的观点是否正确，理由是 ；
（3）闭合开关后用酒精灯对铅笔芯进行加热，每隔10秒记录一次电流值，实验测得的数据如下表所示：
实验次数 1 2 3 4
电流/A 0.16 0.19 0.21 0.22
由此可以得出：铅笔芯的电阻随温度的升高而 。
四、解答题（本题有3小题，第19题6分，第20题6分，第21题8分，共20分）
19﹒现有一个电压表，若干导线、两节干电池和一个开关，请你设计一个实验来判断两段材料不同，长度、横截面积都相同的甲、乙合金丝电阻的大小．21·cn·jy·com
（1）画出实验电路图；
（2）说明实验的步骤以及需要测量的物理量；
（3）小金认为，根据上述操作即可判断这两种材料导电性能的强弱，你认为小金得出结论的依据是什么？（不考虑温度对电阻的影响）www.21-cn-jy.com
20﹒在连接电路时，如发现有连接错误，不 ( http: / / www.21cnjy.com )少同学习惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题。如图1是某同学连接的电路：
（1）如果合上开关，将出现 现象（选填“断路”或“短路”），除了两只灯都不亮以外，还会损坏 ；www-2-1-cnjy-com
（2）对于这个电路，只须拆除一根导线 ( http: / / www.21cnjy.com )，就能成为两灯连接正确的电路。请在要拆除的那根线上打上“×”号，此时两灯的连接情况是 （选填“串联”或“并联”）；
（3）请在图2方框内画出改正后的电路图。
21﹒如图所示，电源电压保持不变．当S2、S3闭合，S1断开时，电压表示数为6V；
（1）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压为多少伏？
（2）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少安？（要求画简化电路图）21*cnjy*com
参考答案
一、选择题（本题有15小题，每小题2分，共30分）
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D A B C C D B A
二、填空题（本题有6小题，15空格，每空2分，共30分）
11﹒电 同种 排斥
12﹒a 通路 进行倒计时，避免点燃烟花造成人员伤害
13﹒并 不变
14﹒1.5
15﹒（1）1.5 （2）B （3）0-3
16﹒串 长度 1、2
三、实验探究题（本题有2小题，10空格，每空格2分，共20分）
17﹒（1）6 不同
（2）L2断路
（3）不能 正负接线柱反接了
（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验
18﹒（1）保护电路
（2）不正确 电路中电源电压及定值 ( http: / / www.21cnjy.com )电阻R0不变。若电流变大，则总电阻变小，说明铅笔芯电阻变小／若电流变小，则总电阻变大，说明铅笔芯电阻变大／铅笔芯R铅=U/I-R0，当U与R0不变时，R铅减小，反之I减小，R铅增大
（3）减小
四、解答题（本题有3小题，第19题6分，第20题6分，第21题8分，共20分）
19﹒（1）
（2）以两节干电池为电源，用导 ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )http://www.21cnjy.com/ ( http: / / www.21cnjy.com )线把两段材料不同，长度、横截面积都相同的甲、乙合金丝并联进电路，把开关并联在甲合金丝两端，把电压表并联在乙合金丝两端，闭合开关，读出电压表示数为U1，断开开关，读出电压表示数为U2。
（3）甲合金丝两端的电压为U1-U2，乙合金丝两端的电压为U2，根据欧姆定律，导体两端的电压等于电流与电阻的乘积，而串联电路中，电流相同，所导体电压之比等于电 ( http: / / www.21cnjy.com" \o "欢迎登陆21世纪教育网 )阻之比，所以比较U1-U2和U2的大小关系：若U1-U2> U2，则甲合金丝电阻大于乙合金丝的电阻；若U1－U220﹒（1）短路 电流表和电源
（2） 串联
（3）
21﹒当S2、S3闭合，S1断开时，电阻R1短路，电路中只有R2，如下图1所示，电压表示数为6V，即电源电压为6V21世纪教育网版权所有
（1）当S1、S3断开，S2闭合时，两电阻串联，电压表测R2的电压，如上图2所示，此时电压表示数为4V21cnjy.com
根据串联电路电压的规律，则R1两端的电压为：U1=U-U2=6V-4V=2V
（2）当S1、S3闭合，S2断开时，两电阻并联，如上图3所示，电流表A测总电流，电流表A1测通过R1的电流2·1·c·n·j·y
根据并联电路电流的规律可得，通过R2的电流：I2=I-I1=0.5A-0.2A=0.3A
