21世纪教育网 –中小学教育资源及组卷应用平台

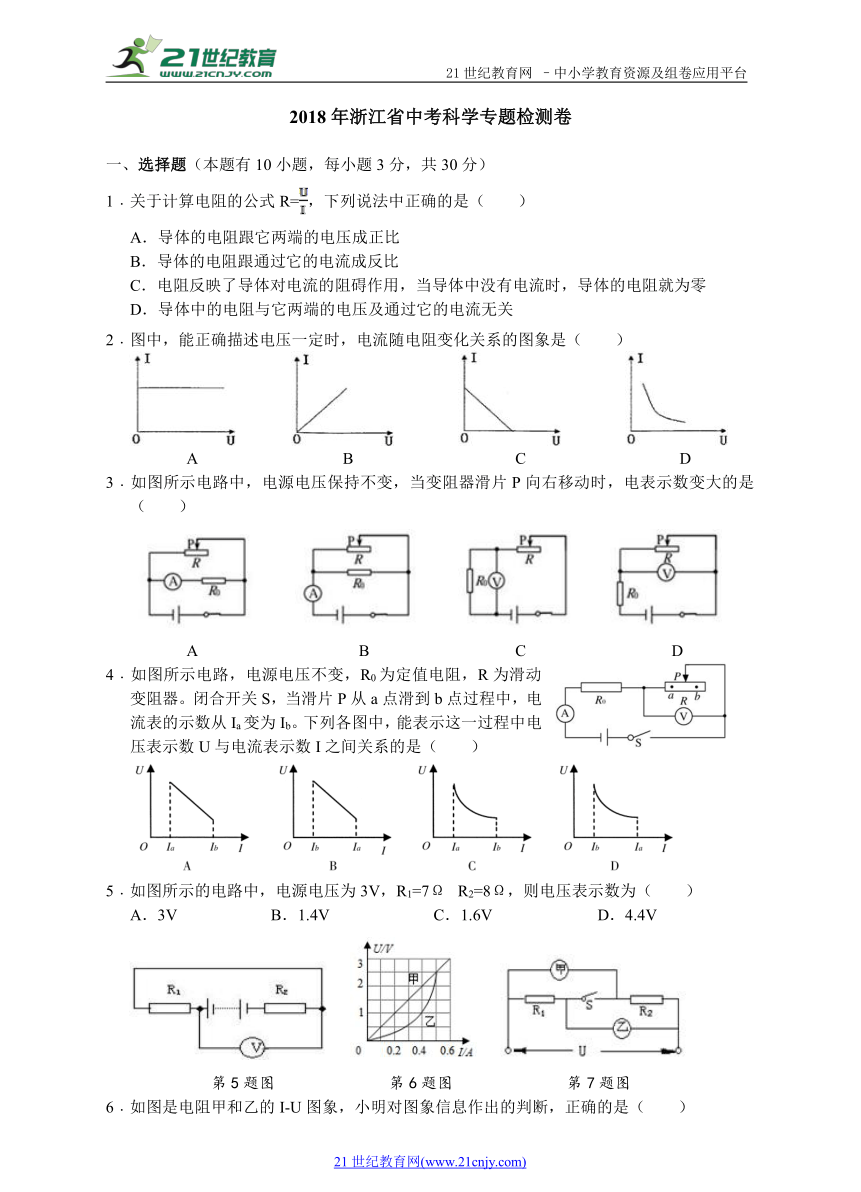

2018年浙江省中考科学专题检测卷
一、选择题（本题有10小题，每小题3分，共30分）
1﹒关于计算电阻的公式R=，下列说法中正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．电阻反映了导体对电流的阻碍作用，当导体中没有电流时，导体的电阻就为零
D．导体中的电阻与它两端的电压及通过它的电流无关
2﹒图中，能正确描述电压一定时，电流随电阻变化关系的图象是（ ）
A B C D
3﹒如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（ ）
A B C D
4﹒如图所示电路，电源电压不变，R0为定 ( http: / / www.21cnjy.com )值电阻，R为滑动变阻器。闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从Ia变为Ib。下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（ ）21cnjy.com
5﹒如图所示的电路中，电源电压为3V，R1=7Ω R2=8Ω，则电压表示数为（ ）
A．3V B．1.4V C．1.6V D．4.4V
第5题图 第6题图 第7题图
6﹒如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（ ）

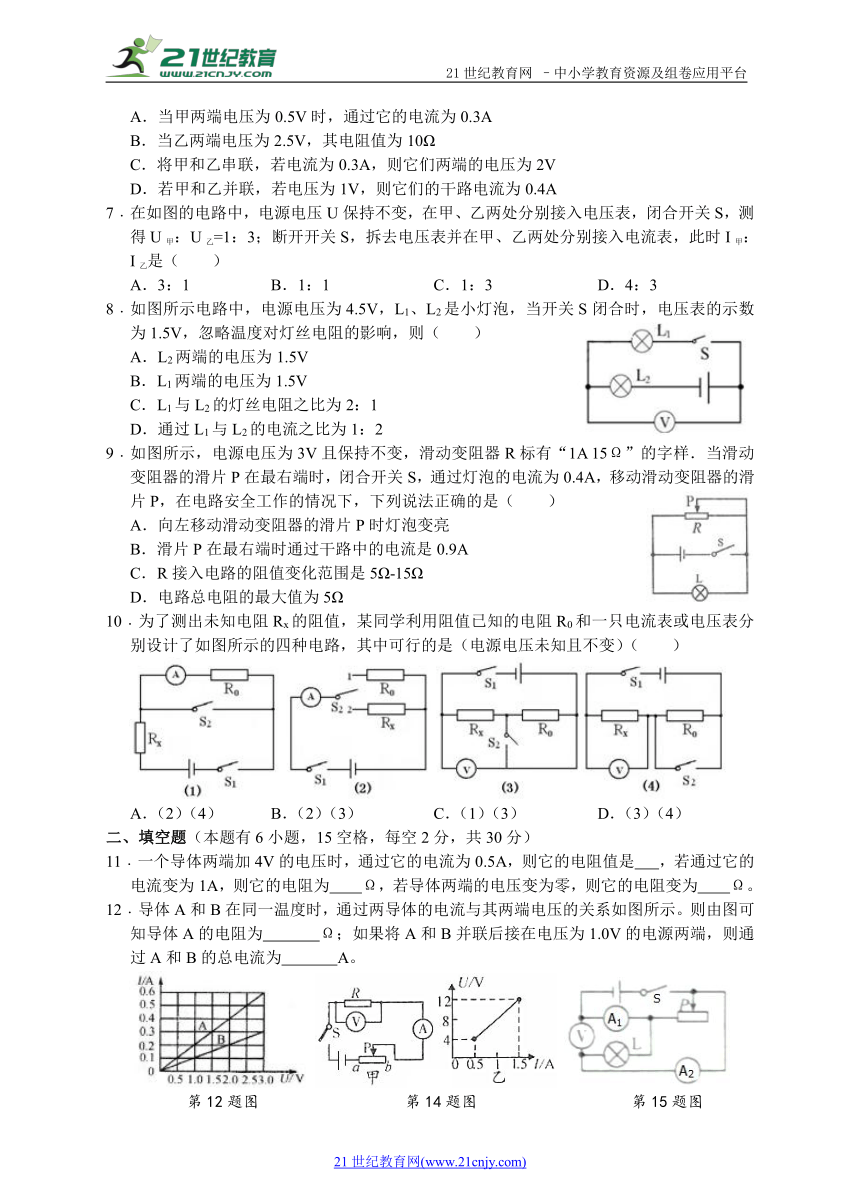

A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V，其电阻值为10Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
7﹒在如图的电路中，电源电压U保持不变，在 ( http: / / www.21cnjy.com )甲、乙两处分别接入电压表，闭合开关S，测得U甲：U乙=1：3；断开开关S，拆去电压表并在甲、乙两处分别接入电流表，此时I甲：I乙是（ ）www.21-cn-jy.com
A．3：1 B．1：1 C．1：3 D．4：3
8﹒如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ）2·1·c·n·j·y
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过L1与L2的电流之比为1：2
9﹒如图所示，电源电压为3V且保持不变，滑 ( http: / / www.21cnjy.com )动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（ ）【来源
A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过干路中的电流是0.9A
C．R接入电路的阻值变化范围是5Ω-15Ω
D．电路总电阻的最大值为5Ω
10﹒为了测出未知电阻Rx ( http: / / www.21cnjy.com )的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（ ）
A．（2）（4） B．（2）（3） C．（1）（3） D．（3）（4）
二、填空题（本题有6小题，15空格，每空2分，共30分）
11﹒一个导体两端加4V的电压时，通过 ( http: / / www.21cnjy.com )它的电流为0.5A，则它的电阻值是 ，若通过它的电流变为1A，则它的电阻为 Ω，若导体两端的电压变为零，则它的电阻变为 Ω。
12﹒导体A和B在同一温度时，通过 ( http: / / www.21cnjy.com )两导体的电流与其两端电压的关系如图所示。则由图可知导体A的电阻为 Ω；如果将A和B并联后接在电压为1.0V的电源两端，则通过A和B的总电流为 A。21·cn·jy·com
第12题图 第14题图 第15题图
13﹒两个电阻甲和乙，规格分别为“ ( http: / / www.21cnjy.com )6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为 ；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为 。www-2-1-cnjy-com
14﹒如图所示电路，电源电压不变．闭合开关后 ( http: / / www.21cnjy.com )，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。则可判断电源电压是 V，变阻器的最大阻值是 Ω。
15﹒如图所示电路，电源电 ( http: / / www.21cnjy.com )压不变，开关闭合后，将滑动变阻器的滑片从中点向右滑动过程中，电流表A1的示数 ，电流表A2的示数 ，电压表V的示数 。（均填“变大”、“变小”或“不变”）21*cnjy*com
16﹒如图所示电路，电源 ( http: / / www.21cnjy.com )电压恒定，R1=20Ω，R2=l0Ω，当Sl闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为 V；当S2闭合，S1、S3断开时，电流表示数为 A；当S1、S3闭合，S2断开时，电流表示数为 A。【来源：21cnj*y.co*m】
三、实验探究题（本题有2小题，10空格，每空格2分，共20分）
17﹒小彬用如图甲所示的实验器材探究“ ( http: / / www.21cnjy.com )电流与电阻的关系”，电源电压恒为3V，滑动变阻器上标有“20Ω，2A”字样，阻值分别为5Ω、10Ω、20Ω、40Ω的定值电阻各一个。21*cnjy*com
（1）小哲帮小彬检查时发现连线不对，而 ( http: / / www.21cnjy.com )且只要改接一根导线就可以了，请你把接错的那根导线找出来，打上“×”，再画线把它改到正确的位置上（导线不允许交叉）；
（2））电路改正以后，小彬实验时发 ( http: / / www.21cnjy.com )现电流表示数为0，电压表示数接近3V，经检查导线均完好且接触良好，则电路发生的故障可能是 ；
（3）如果他们用5Ω的电阻做实验时，滑动 ( http: / / www.21cnjy.com )变阻器的滑片刚好在上图所示位置，接下来把5Ω换成10Ω电阻后，为保持电压表的示数不变，应将滑动变阻器的滑片P 向 端移动（选填“左”或“右”）；
（4）再将10Ω定值电阻换成20Ω定 ( http: / / www.21cnjy.com )值电阻，重复以上步骤。实验记录的多组数据如下表所示。分析数据可得出结论：当电压一定时，通过导体中的电流与导体的电阻成 比；
实验次数 定值电阻Ω） 电流表示数（A）
1 5 0.36
2 10 0.18
3 20 0.09
（5）小彬同学换用40Ω的定值电阻接着 ( http: / / www.21cnjy.com )进行上述实验，请判断他能否顺利完成并说明理由 。
18﹒小华同学用“伏安法”来测量一只阻值约为5Ω的定值电阻Rx，实验室有如下器材供选用：
A．两节干电池 B．开关一个和导线若干 C．电压表（0-3～15V）
D．电流表（0～0.6-3A） E．滑动变阻器（0～10Ω） F．滑动变阻器（0～100Ω）
（1）小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同学还需选用 器材（选填“E“或“F”）；21·世纪*教育网
（2）根据设计的实验电路要求，请用笔划线代替导线连接图甲中最后的两根导线；
（3）如图甲所示，连接好电路。在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至 端（选填“G”或“H”）；2-1-c-n-j-y
（4）小华在闭合开关后，移动滑 ( http: / / www.21cnjy.com )动变阻器的滑片P时，发现电流表示数始终为零，而电压表有示数但不发生变化，此时电路中的一处故障是 （选填A、B、C或D）；
A．滑动变阻器断路 B．滑动变阻器短路C．定值电阻Rx断路D．定值电阻Rx短路
（5）排除故障后，电流表示数为0.40A，电压表示数如乙图所示，则本次实验测得的定值电阻Rx是 Ω。【出处：21教育名师】
四、解答题（本题有3小题，第19题6分，第20题6分，第21题8分，共20分）
19﹒1826年，德国物理学家欧姆对电 ( http: / / www.21cnjy.com )流跟电阻和电压的关系进行了研究，归纳出了欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比，公式I=，变形后得R=，有同学认为“R与U成正比，与I成反比”，这种理解正确吗？为什么？
20﹒如图1所示的电路中，定值电阻R1为1 ( http: / / www.21cnjy.com )0Ω，R2为滑动变阻器，电源电压保持不变．闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示。求：【版权所有：21教育】
（1）电源电压；
（2）滑动变阻器的最大阻值。
21﹒小丽设计了一个防踩踏模 ( http: / / www.21cnjy.com )拟报警装置，工作原理如图甲所示。ABO为一水平杠杆，O为支点，OA：OB=5：1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号。已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计。试问：21教育名师原创作品
（1）由图乙可知，压力传感器R的阻值随压力F的增大而 ；
（2）当踏板空载时，闭合开关，电压表的示数为多少？
（3）当报警器开始报警时，踏板设定的最大压力值为多少？
（4）若电源电压略有降低，为保证报警器 ( http: / / www.21cnjy.com )仍在踏板原设定的最大压力值时报警，刚踏板触点B应向 （选填“左”或“右”）移动，并简要说明理由。
参考答案
一、选择题（本题有15小题，每小题2分，共30分）
题号 1 2 3 4 5 6 7 8 9 10
答案 D D D B B C C B D A
二、填空题（本题有6小题，15空格，每空2分，共30分）
11﹒8 8 8
12﹒5 0.3
13﹒2：1 1：2
14﹒12 16
15﹒变小 不变 不变
16﹒6 0.2 0.9
三、实验探究题（本题有2小题，10空格，每空格2分，共20分）
17﹒（1）
（2）定值电阻断路 （3）左 （4）反
（5）不能，滑动变阻器的阻值太小，无法使电压表的示数达到1.8V
18﹒（1）E （2）（3）G （4）C （5）5.5
四、解答题（本题有3小题，第19题6分，第20题6分，第21题8分，共20分）
19﹒不正确。因为导体的电阻是导体本身 ( http: / / www.21cnjy.com )的一种性质，导体电阻的大小与导体的材料、长度、横截面积有关，与导体两端的电压与流过导体的电流无关，所以“R与U成正比，与I成反比”这种理解是不正确的21世纪教育网版权所有
20﹒（1）由图1可知，两电阻串联，电压 ( http: / / www.21cnjy.com )表测R2两端的电压，电流表测电路中的电流．
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知I1=0.6A，
由I=可得，电源的电压： U=I1R1=0.6A×10Ω=6V21教育网
（2）由欧姆定律可知滑动变阻器的最大阻值：
21﹒（1）减小
（2）由图乙可知当踏板空载时，压力传感器的电阻为R=25Ω
电压表示数：U0=IR0=0.2A×15Ω=3V
（3）报警器R0开始发出报警信号时，U0′=6V
U传=U-U0′=8V-6V=2V
传感器的阻值：
由图象可知当传感器的阻值为5Ω时，对应的压力为8N
根据杠杆平衡条件可得：F压×OA=F踏×OB，即8N×5=F踏×1，解得F踏=40N
（4）左 一段时间以后电源电压会降低， ( http: / / www.21cnjy.com )R0两端分得的电压减低，根据串联电路的分压特点可知，应减小压敏电阻分担的电压，保证R0两端分得的电压不变，此时就应该减小压敏电阻的阻值，因电阻值随所受压力的增大而减小，所以应该增大压杆对传感器的压力，由杠杆平衡条件F压×OA=F踏×OB可知，OA不变，F踏不变，所以F压和OB成正比，要增大压杆对传感器的压力，应增大OB，即把踏板触点B向左移动。
