滑轮滑轮组同步试题
图片预览
文档简介

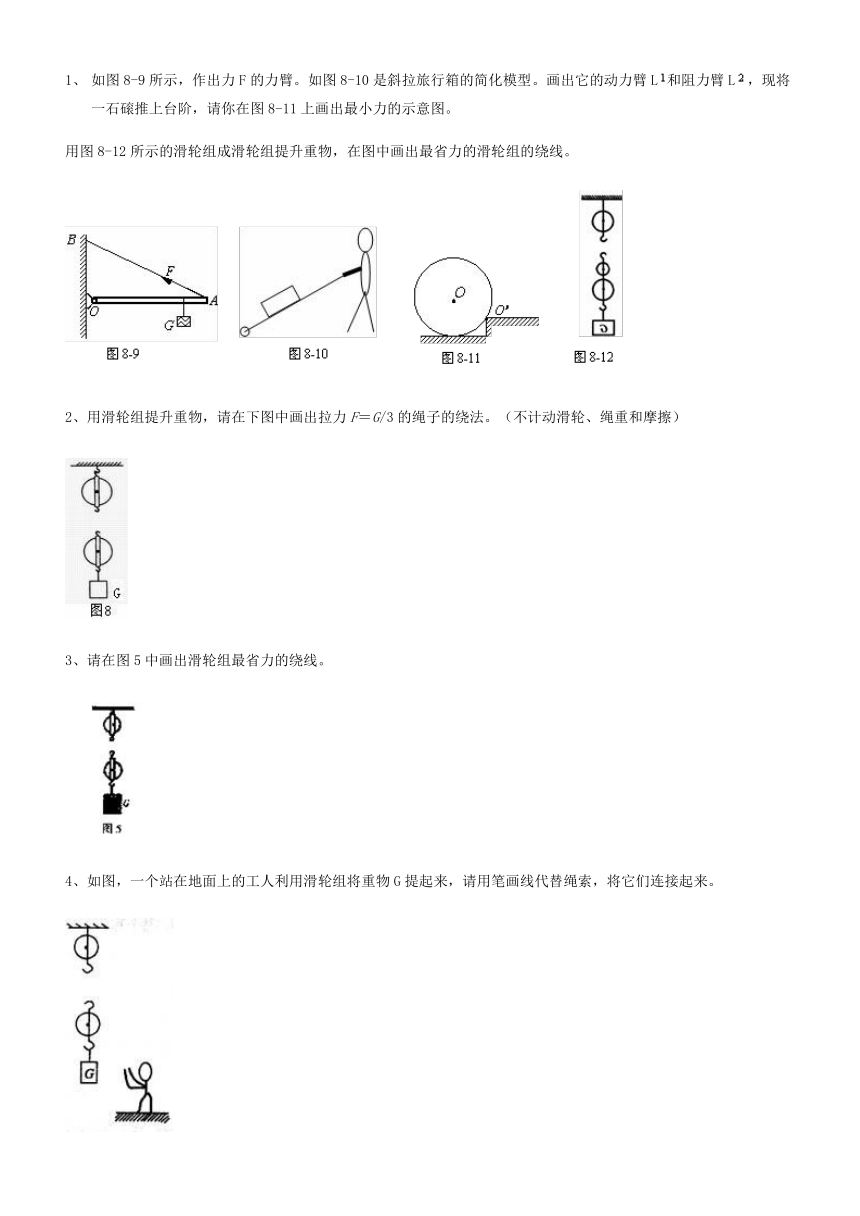

1、 如图8-9所示，作出力F的力臂。如图8-10是斜拉旅行箱的简化模型。画出它的动力臂L和阻力臂L，现将一石磙推上台阶，请你在图8-11上画出最小力的示意图。
用图8-12所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线。
2、用滑轮组提升重物，请在下图中画出拉力F＝G/3的绳子的绕法。（不计动滑轮、绳重和摩擦）
3、请在图5中画出滑轮组最省力的绕线。
4、如图，一个站在地面上的工人利用滑轮组将重物G提起来，请用笔画线代替绳索，将它们连接起来。

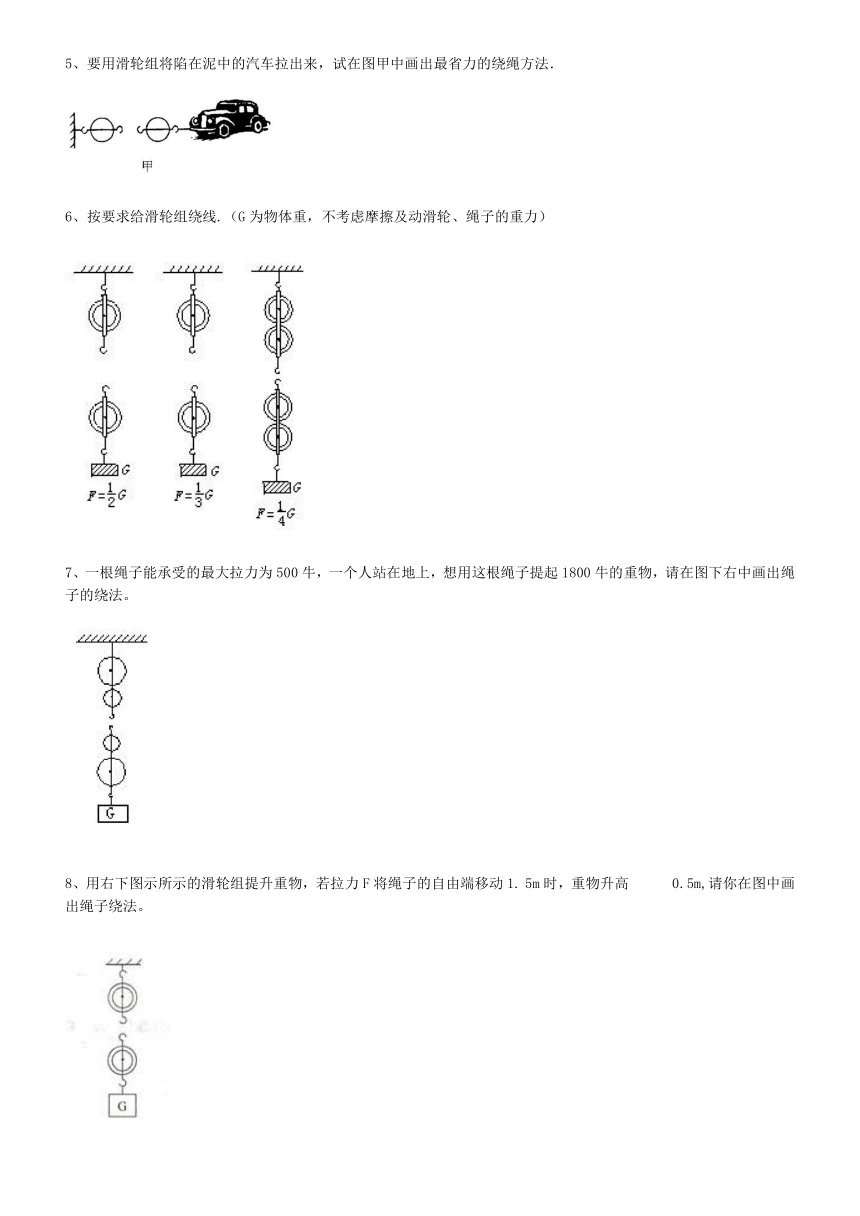

5、要用滑轮组将陷在泥中的汽车拉出来，试在图甲中画出最省力的绕绳方法．
6、按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）
7、一根绳子能承受的最大拉力为500牛，一个人站在地上，想用这根绳子提起1800牛的重物，请在图下右中画出绳子的绕法。
8、用右下图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1. 5m时，重物升高 0.5m,请你在图中画出绳子绕法。
9、如图所示，请根据弹簧测力计拉力的方向，画出滑轮组的绕线。
10、如图所示滑轮组，正方体A在水平地面上处于静止状态，已知A的边长为1dm，密度为2×103kg/m3，动滑轮总重为2N，若使A对水平地面产生600Pa的压强，作用在绳端的拉力F为（忽略摩擦和绳重，g＝10N/kg）（ ）
A．4N B．5N C．1N D．22N
11、如图，绳及滑轮重不计，绳与滑轮的摩擦不计。若已知用F=30N的拉力可使物体沿水平地面匀速运动，那么，下列所求物理量正确的是（ ）
A．可求物体重为60N B．可求物体重为90N
C．可求物体受的摩擦力为60N D．可求物体受的摩擦力为90N
12、工人们为了搬运一个笨重的机器进入厂房，他们设计了如图1所示的四种方案（机器下方的小圆表示并排放置的圆形钢管的横截面）。其中最省力的方案是（ ）

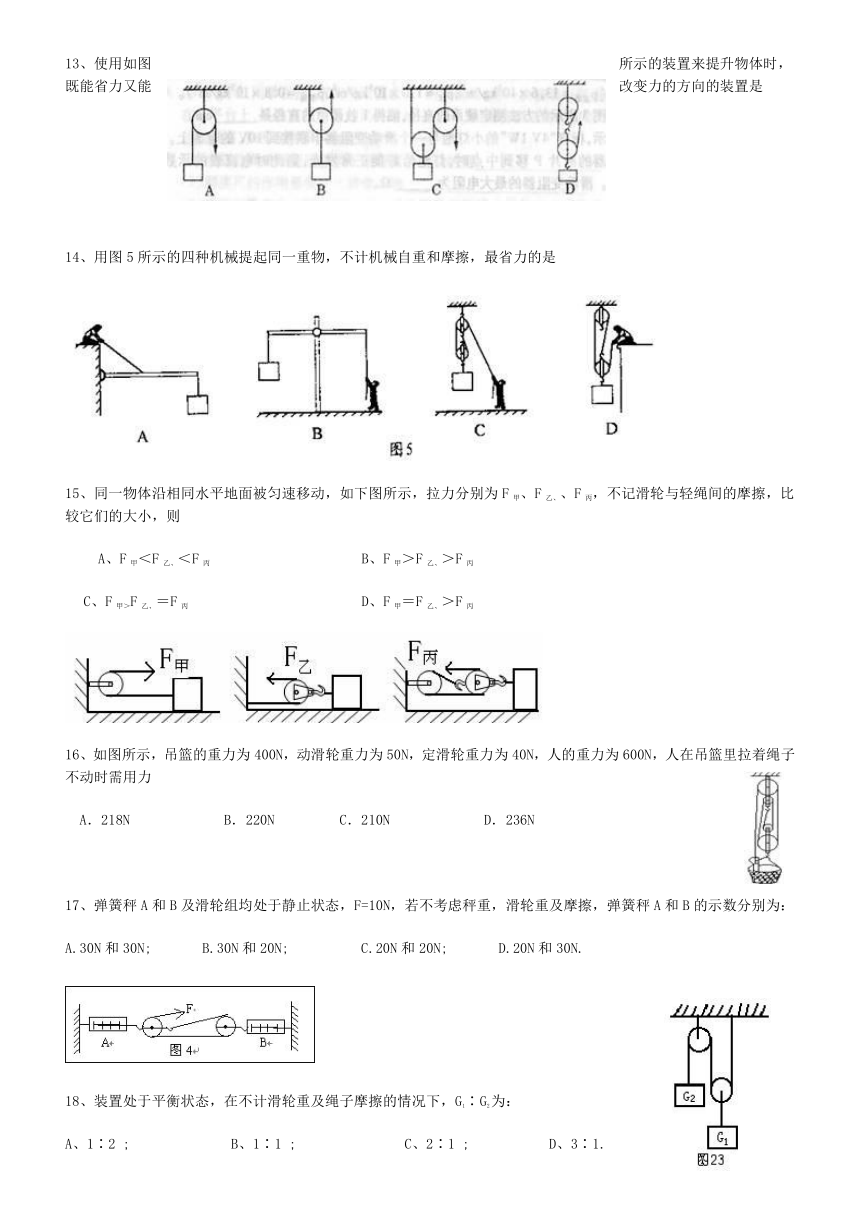

13、使用如图所示的装置来提升物体时，既能省力又能改变力的方向的装置是
14、用图5所示的四种机械提起同一重物，不计机械自重和摩擦，最省力的是
15、同一物体沿相同水平地面被匀速移动，如下图所示，拉力分别为F甲、F乙、、F丙，不记滑轮与轻绳间的摩擦，比较它们的大小，则
A、F甲＜F乙、＜F丙 B、F甲＞F乙、＞F丙
C、F甲＞F乙、＝F丙 D、F甲＝F乙、＞F丙
16、如图所示，吊篮的重力为400N，动滑轮重力为50N，定滑轮重力为40N，人的重力为600N，人在吊篮里拉着绳子不动时需用力
A．218N B．220N C．210N D．236N
17、弹簧秤A和B及滑轮组均处于静止状态，F=10N，若不考虑秤重，滑轮重及摩擦，弹簧秤A和B的示数分别为：
A.30N和30N; B.30N和20N; C.20N和20N; D.20N和30N.
18、装置处于平衡状态，在不计滑轮重及绳子摩擦的情况下，G1∶G2为：
A、1∶2 ; B、1∶1 ; C、2∶1 ; D、3∶1.

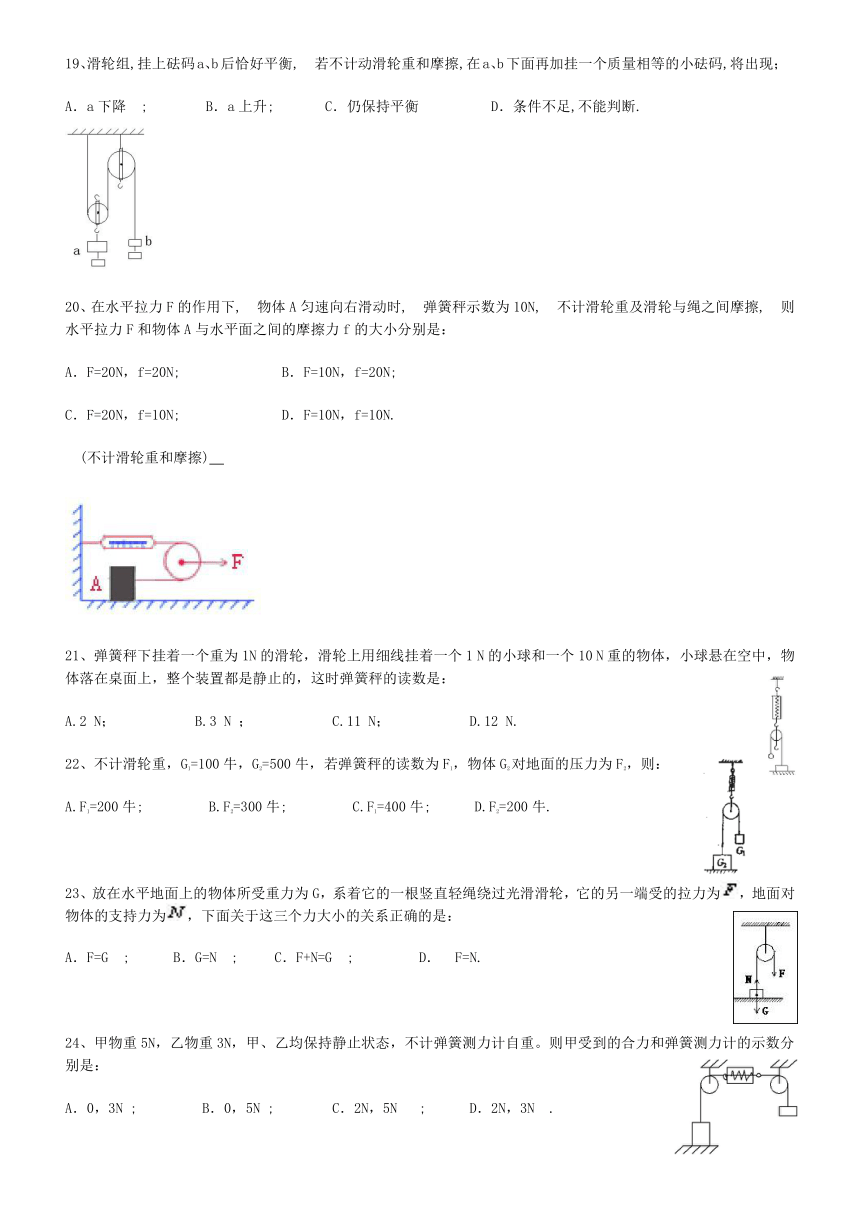

19、滑轮组,挂上砝码a、b后恰好平衡, 若不计动滑轮重和摩擦,在a、b下面再加挂一个质量相等的小砝码,将出现；
A．a下降 ; B．a上升; C．仍保持平衡 D．条件不足,不能判断.
20、在水平拉力F的作用下, 物体A匀速向右滑动时, 弹簧秤示数为10N, 不计滑轮重及滑轮与绳之间摩擦, 则水平拉力F和物体A与水平面之间的摩擦力f的大小分别是：
A．F=20N，f=20N; B．F=10N，f=20N;
C．F=20N，f=10N; D．F=10N，f=10N.
(不计滑轮重和摩擦)
21、弹簧秤下挂着一个重为1N的滑轮，滑轮上用细线挂着一个1 N的小球和一个10 N重的物体，小球悬在空中，物体落在桌面上，整个装置都是静止的，这时弹簧秤的读数是：
A.2 N； B.3 N ； C.11 N； D.12 N.
22、不计滑轮重，G1=100牛，G2=500牛，若弹簧秤的读数为F1，物体G2对地面的压力为F2，则：
A.F1=200牛; B.F2=300牛; C.F1=400牛; D.F2=200牛.
23、放在水平地面上的物体所受重力为G，系着它的一根竖直轻绳绕过光滑滑轮，它的另一端受的拉力为，地面对物体的支持力为，下面关于这三个力大小的关系正确的是：
A．F=G ; B．G=N ; C．F+N=G ; D． F=N.
24、甲物重5N，乙物重3N，甲、乙均保持静止状态，不计弹簧测力计自重。则甲受到的合力和弹簧测力计的示数分别是：
A．0，3N ; B．0，5N ; C．2N，5N ; D．2N，3N .
25、在滑轮组提升物体，当绳子自由端被拉下2m时，物体升高了0.5m，被提升物体的质量是20kg。若不计动滑轮重力和摩擦阻力，则拉绳子的力应为：
A．40N; B．49N ; C．98N ; D．5N.
26、用同样大小的力将重物匀速提升，若不计摩擦和滑轮重，物重最大的是：
27、使用如图所示的装置来提升重物时，既能省力又能改变力的方向的装置是：
A.甲; B．乙 ; C．丙; D．丁.
28、是用滑轮组把陷入沟里的汽车拉出来的两种方法，你看哪种方法更省力:
A．甲图的方法; B．乙图的方法; C．两图的方法一样; D．无法比较.
29、物体做匀速直线运动，拉力F=60牛，则物体受到的摩擦力是 ：
A．60牛; B．120牛; C．20牛; D．180牛.
30、甲、乙两个装置，已知A在地面上滑动时所受的摩擦力为40牛（不考虑绳与滑轮的摩擦）。要使A向右匀速滑动，拉力F甲与F乙的大小分别为：
A、40牛，20牛; B、20牛，40牛; C、40牛，40牛; D、20牛，20牛.
31、对图所示的几种简单机械，下列说法中，正确的是：
A： 图甲所示的装置中OB是动力臂;
B： 使用图乙所示的装置可省一半力;
C： 图丙所示的装置是一种等臂杠杆;
D： 图丁所示的汽车驾驶盘也是一种杠杆.
32、如图的三个滑轮分别拉同一物体沿同一水平地面做匀速直线运动, 所用的拉力分别为F1, F2, F3, 那么, 下列关系式中正确的是:
A．F1＞F2＞F3 ; B．F1＜F2＜F3;
C．F2＞F1＞F3 ; D．F2＜F1＜F3.
33、使用定滑轮提升重物，当分别在A方向、B方向和C方向拉重物时：
A.A方向拉力最小; B.B方向拉力最小; C.C方向拉力最小; D.三个方向拉力都一样.
34、用下列简单机械，使重量同为G的物体都处于静止状态，其中用力最大的是(均不计摩擦):
35、在图中，甲、乙两个滑轮组都是由相同的滑轮组合而成。如图丙：大轮重10N，小轮重5N，连杆重1N。先后用甲、乙两种方式提起同样重的物体（G=500N ），如果忽略摩擦力和绳的重力，则下列说法正确的是:
A．F1=129N F2=133N; B．F1=129N F2=129N;
C．F1=133N F2=133N ; D．F1=133N F2=129N.
36、某同学研究定滑轮的使用特点，他每次都匀速提起钩码，研究过程如图8-4所示，请仔细观察图中的操作和测量结果，然后归纳得出初步结论。
比较A、B两图可知： ；
比较B、C、D三图可知： 。
37、如图所示，某人用滑轮先后以甲、乙两种不同的方式来匀速提升重物。如果该人的体重为800N、手臂所能发挥的最大拉力为1000N，滑轮重和摩擦均忽略不计，则以图甲方式最多可提升重为 N的物体；而以图乙方式最多可提升重为 N的物体。
38、 指出图10中所列工具分别属于那种简单机械，剪刀 ；扳手 ；钻头 。
39、如图19所示，物体重G=500N，滑轮重10N，当物体G匀速上升时，则挂钩B承受拉力为__________N，挂钩A承受_______N的拉力，拉力F为_________N，若绳子自由端向上拉动0.5m，则物体向上移动________m。
40、一辆小汽车陷进了泥潭，司机按图9所示的甲、乙两种方式安装滑轮，均可能将小汽车从泥潭中拉出. 你认为甲方式中滑轮的的作用是 ；设两种方式将汽车拉出的最小力的大小分别是F1、F2 ；则F1 F2（填“＞”“＜”或“＝”）；如按乙方式，人拉绳头移动了0.5m，那么小汽车被拉动了 m.
41、如图所示装置, 物体A在水平桌面上, 滑轮和绳子重力以及滑轮轴处的摩擦均不计. 当B物体重为10牛顿时, 它恰好能匀速下降. 若用一个水平向左的力拉物体A使其向左匀速运动, 则这个力的大小是 ：
A. 5牛顿; B. 10牛顿; C. 15牛顿; D. 20牛顿.
42、某小组通过实验得知滑轮组的机械效率与许多因素有关，有同学想进一步探究滑轮组的机械效率是否与滑轮组中细绳的绕法有关．根据探究目的，他们先通过实验测算出如图(甲)所示的滑轮组的机械效率，请你在图(乙)中画出下一步实验所需的组装图．
3、如图2所示，B装置是_________滑轮（选填“定”或“动”）。若物体A所受重力为100牛，当分别用力匀速提起物体A时，拉力F1___________F2（选填“大于”、“等于”或“小于”）。若物体A被提高了2米，则力F2做功__________焦。
2、
3、
4、
5、
6、
7、
8、
9、
二、选择题
10、A 11、C 12、C 13、C 14、D 15、B 16、C 17、B 18、C 19、B 20、C 21、B 22、A 23、C 24、A
25、B 26、C 27、D 28、A 29、D 30、A 31、D 32、 D 33、D 34、B 35、B
37、800 2000
38、杠杆 轮轴（答“连续转动的杠杆”也可） 斜面
39、．500 250 250 1
40、改变力的方向 > 0.25
41、B
42
3、定；等于；200。
