21世纪教育网 –中小学教育资源及组卷应用平台

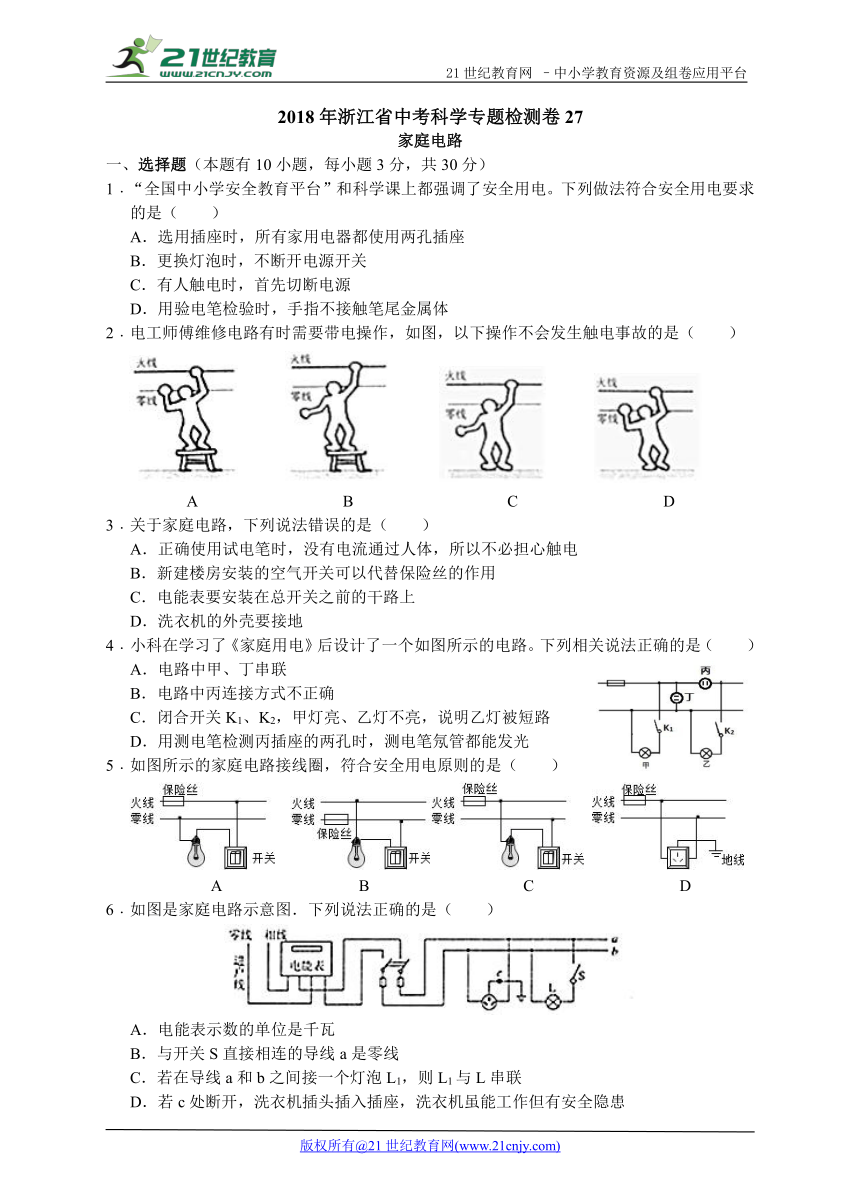

2018年浙江省中考科学专题检测卷27
家庭电路
一、选择题（本题有10小题，每小题3分，共30分）
1﹒“全国中小学安全教育平台”和科学课上都强调了安全用电。下列做法符合安全用电要求的是（ ）
A．选用插座时，所有家用电器都使用两孔插座
B．更换灯泡时，不断开电源开关
C．有人触电时，首先切断电源
D．用验电笔检验时，手指不接触笔尾金属体
2﹒电工师傅维修电路有时需要带电操作，如图，以下操作不会发生触电事故的是（ ）
A B C D
3﹒关于家庭电路，下列说法错误的是（ ）
A．正确使用试电笔时，没有电流通过人体，所以不必担心触电
B．新建楼房安装的空气开关可以代替保险丝的作用
C．电能表要安装在总开关之前的干路上
D．洗衣机的外壳要接地
4﹒小科在学习了《家庭用电》后设计了一个如图所示的电路。下列相关说法正确的是（ ）
A．电路中甲、丁串联
B．电路中丙连接方式不正确
C．闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路
D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光
5﹒如图所示的家庭电路接线圈，符合安全用电原则的是（ ）
A B C D
6﹒如图是家庭电路示意图．下列说法正确的是（ ）
A．电能表示数的单位是千瓦
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1，则L1与L串联
D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患

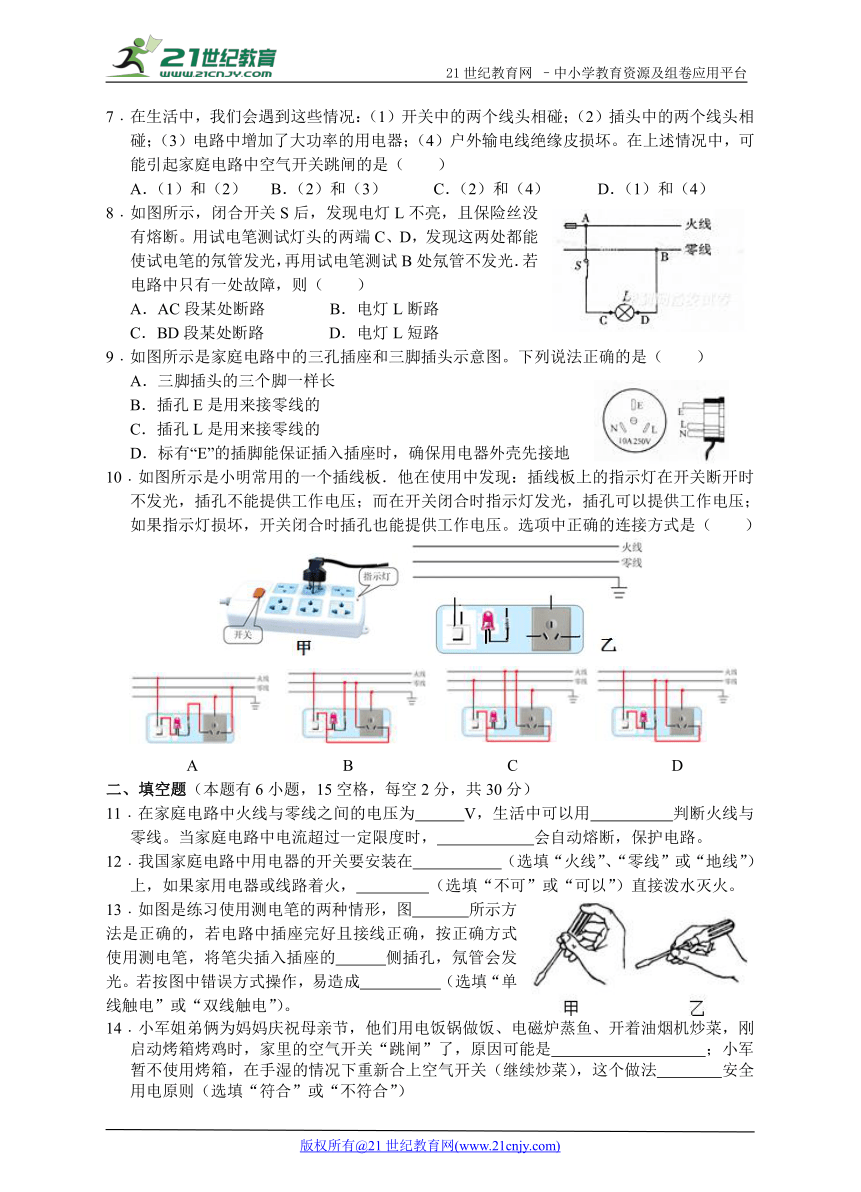

7﹒在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是（ ）21世纪教育网版权所有
A．（1）和（2） B．（2）和（3） C．（2）和（4） D．（1）和（4）
8﹒如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（ ）21教育网
A．AC段某处断路 B．电灯L断路
C．BD段某处断路 D．电灯L短路
9﹒如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是（ ）
A．三脚插头的三个脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地
10﹒如图所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。选项中正确的连接方式是（ ）
A B C D
二、填空题（本题有6小题，15空格，每空2分，共30分）
11﹒在家庭电路中火线与零线之间的电压为 V，生活中可以用 判断火线与零线。当家庭电路中电流超过一定限度时， 会自动熔断，保护电路。
12﹒我国家庭电路中用电器的开关要安装在 （选填“火线”、“零线”或“地线”）上，如果家用电器或线路着火， （选填“不可”或“可以”）直接泼水灭火。
13﹒如图是练习使用测电笔的两种情形，图
所示方法是正确的，若电路中插座完好且接线正确，按正确方式使用测电笔，将笔尖插入插座的 侧插孔，氖管会发光。若按图中错误方式操作，易造成 （选填“单线触电”或“双线触电”）。www.21-cn-jy.com
14﹒小军姐弟俩为妈妈庆祝母亲节，他们用电饭锅做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是 ；小军暂不使用烤箱，在手湿的情况下重新合上空气开关（继续炒菜），这个做法 安全用电原则（选填“符合”或“不符合”）2·1·c·n·j·y

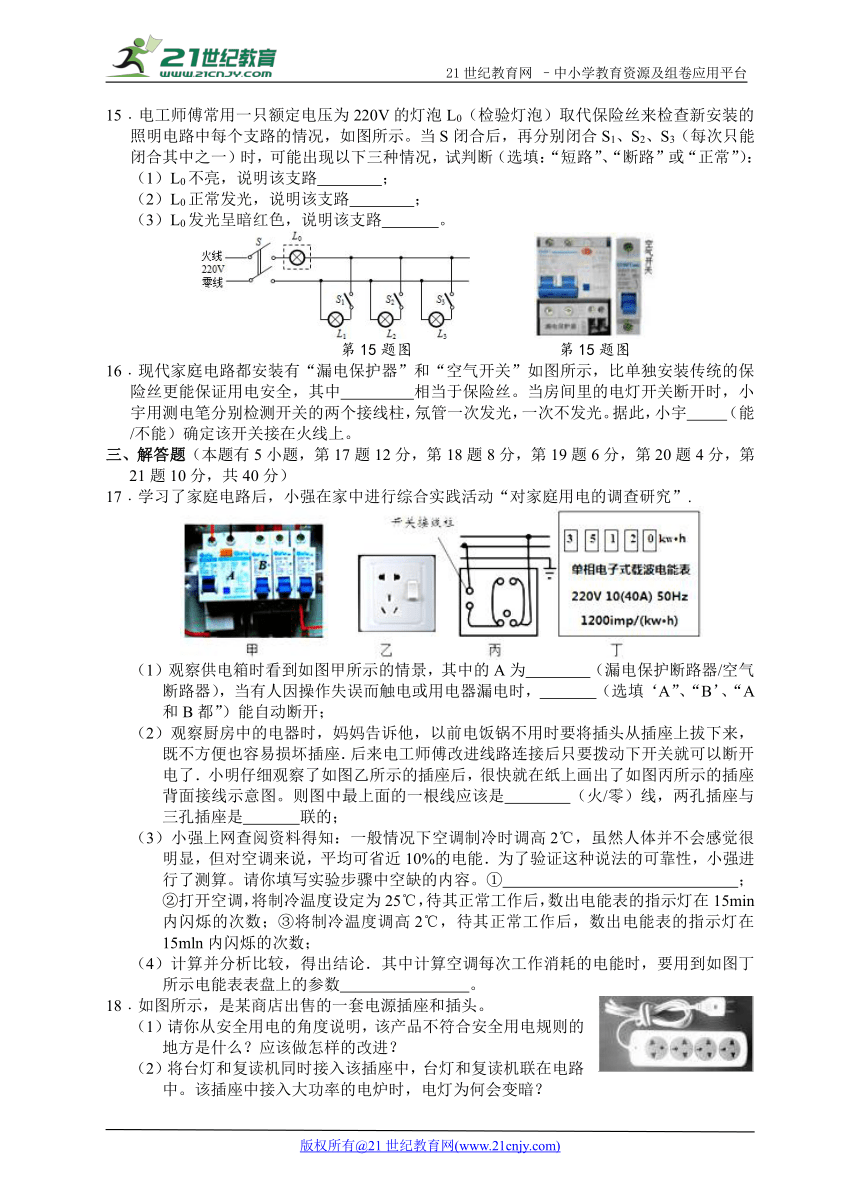

15﹒电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或“正常”）：
（1）L0不亮，说明该支路 ；
（2）L0正常发光，说明该支路 ；
（3）L0发光呈暗红色，说明该支路 。
第15题图 第15题图
16﹒现代家庭电路都安装有“漏电保护器”和“空气开关”如图所示，比单独安装传统的保险丝更能保证用电安全，其中 相当于保险丝。当房间里的电灯开关断开时，小宇用测电笔分别检测开关的两个接线柱，氖管一次发光，一次不发光。据此，小宇 （能/不能）确定该开关接在火线上。21cnjy.com
三、解答题（本题有5小题，第17题12分，第18题8分，第19题6分，第20题4分，第21题10分，共40分）【来源：21·世纪·教育·网】
17﹒学习了家庭电路后，小强在家中进行综合实践活动“对家庭用电的调查研究”.
（1）观察供电箱时看到如图甲所示的情景，其中的A为 （漏电保护断路器/空气断路器），当有人因操作失误而触电或用电器漏电时， （选填‘A”、“B’、“A和B都”）能自动断开；21·世纪*教育网
（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座．后来电工师傅改进线路连接后只要拨动下开关就可以断开电了．小明仔细观察了如图乙所示的插座后，很快就在纸上画出了如图丙所示的插座背面接线示意图。则图中最上面的一根线应该是 （火/零）线，两孔插座与三孔插座是 联的；2-1-c-n-j-y
（3）小强上网查阅资料得知：一般情况下空调制冷时调高2℃，虽然人体并不会感觉很明显，但对空调来说，平均可省近10%的电能．为了验证这种说法的可靠性，小强进行了测算。请你填写实验步骤中空缺的内容。① ；②打开空调，将制冷温度设定为25℃，待其正常工作后，数出电能表的指示灯在15min内闪烁的次数；③将制冷温度调高2℃，待其正常工作后，数出电能表的指示灯在15mln内闪烁的次数；21*cnjy*com
（4）计算并分析比较，得出结论．其中计算空调每次工作消耗的电能时，要用到如图丁所示电能表表盘上的参数 。【来源：21cnj*y.co*m】
18﹒如图所示，是某商店出售的一套电源插座和插头。
（1）请你从安全用电的角度说明，该产品不符合安全用电规则的地方是什么？应该做怎样的改进？
（2）将台灯和复读机同时接入该插座中，台灯和复读机联在电路中。该插座中接入大功率的电炉时，电灯为何会变暗？【版权所有：21教育】
19﹒图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。21教育名师原创作品
第19题图 第20题图
20﹒图是电热毯示意图，虚线表示毯内电热丝，它的某处已断开，但外表又无法看出。某同学做了如下检测：
（1）将5枚大头针分别插在图中a、b、c、d处，使之与电热丝接触；
（2）将插头与3V电源相联，用电压表分别测得Uab=3V，Uac=3V，Uad=3V，Uae=0V，Ued=3V，由此便确定了断点区域；用以上相同的方法逐渐缩小断点范围，找出断点位置。请回答：21*cnjy*com
①这几枚大头针相当于
；
②用笔将（2）中的确定的断点区域的电热丝描出来（将虚线画成实线）。
21﹒根据安全用电要求，住户家里必须安装漏电保护器，其示意图如图甲所示，其内部结构相当于一个自动开关S，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，开关S处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，开关S就会立即断开。
（1）请在图甲中画出漏电保护器内部的连线图；
（2）漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是 ；
（3）如图乙电路中人体发生触电，触电电流为I3，则I1、I2、I3大小关系的表达式为： ；
（4）***型漏电保护器额定动作电流不大于30mA，某人不小心站在地面上接触了零线，如果该人体的电阻为6600Ω，则该漏电保护器 （能或不能）及时断开电路；
（5）由于安装人员的麻痹，安装三孔插座时将连接零线和地线的孔接反，如图丙所示，如果将电饭锅的三角插头插入插座，则该漏电保护器 。
参考答案
一、选择题（本题有15小题，每小题2分，共30分）
题号 1 2 3 4 5 6 7 8 9 10
答案 C B A B A D B C D B
二、填空题（本题有6小题，15空格，每空2分，共30分）
11﹒220V 测电笔 保险丝
12﹒火线 不可
13﹒甲 右 单线触电
14﹒用电器的总功率过大 不符合
15﹒（1）断路 （2）短路 （3）正常
16﹒空气开关 不能
如果开关接在零线上，断开开关，灯泡中仍带电，且与火线连接，所以用测电笔检测时，靠近灯泡的一端氖管发光，而另一端氖管不发光，因此，仅凭氖管的发光情况不能确定该开关是否一定接在火线上21·cn·jy·com
三、解答题（本题有5小题，第17题12分，第18题8分，第19题6分，第20题4分，第21题10分，共40分）www-2-1-cnjy-com
17﹒（1）漏电保护断路器 A
（2）零 并
（3）断开家中其他用电器，只让空调工作
（4）1200imp/（kW h）”
18﹒（1）在插头和插座之间没有安装接地导线 使用三角插头
（2）导线是有电阻的，该插座中接入大功率的电炉时，干路中的电流过大，使导线分担的电压变大，电灯分担的电压减小，故电灯会变暗【出处：21教育名师】
19﹒
20﹒①接线柱 ②
21﹒（1） （2）C （3）I1=I2+I3 （4）不能 （5）能
