第5课 神奇的小电动机

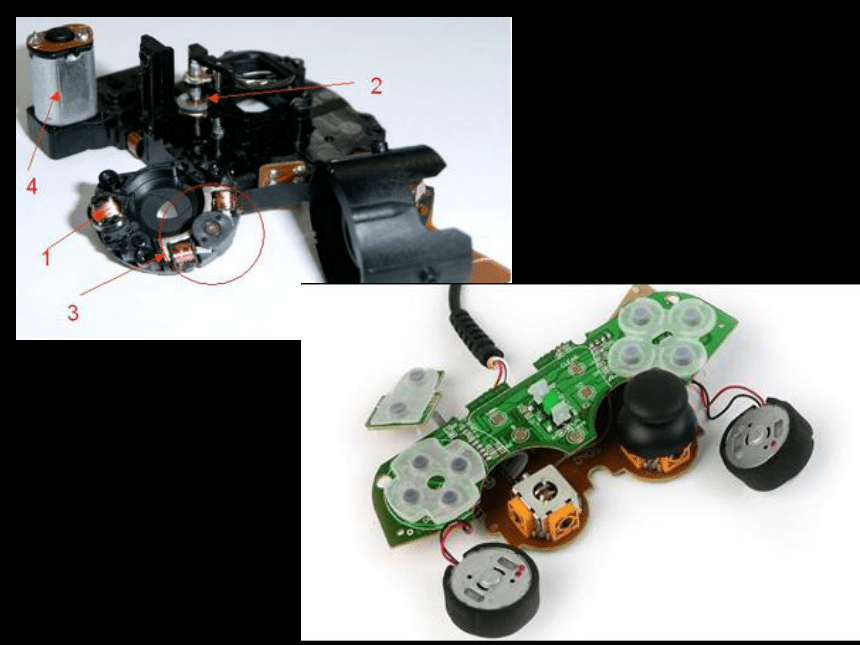

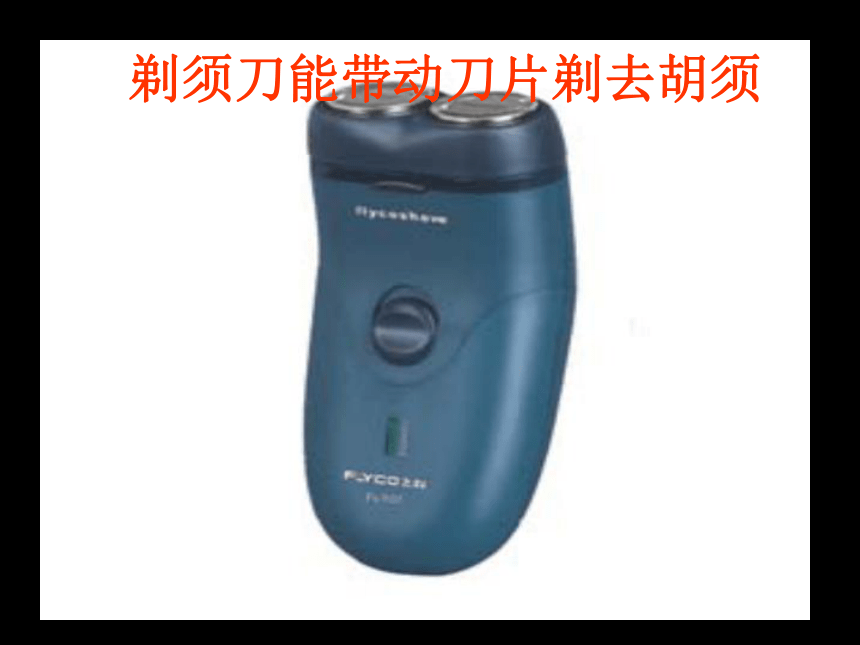

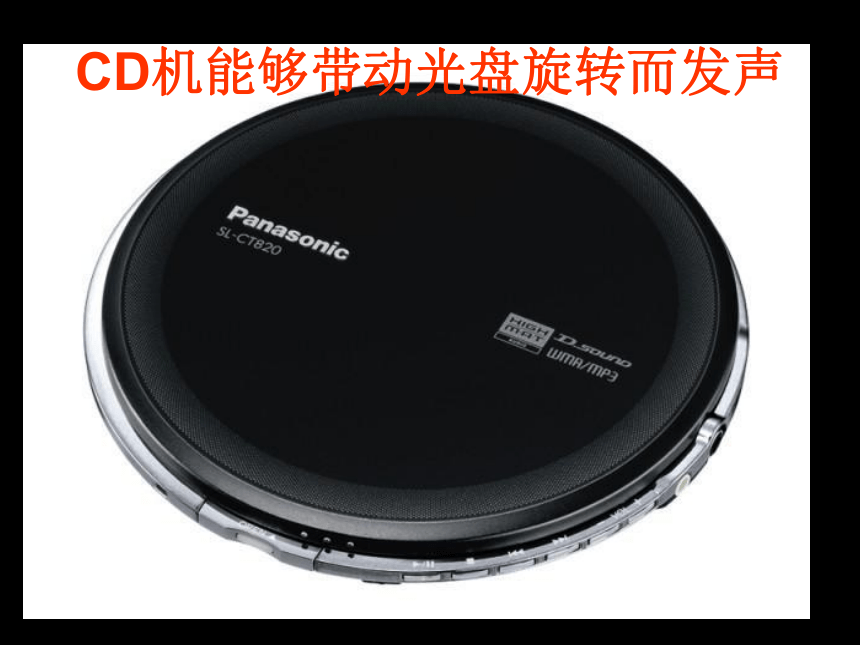

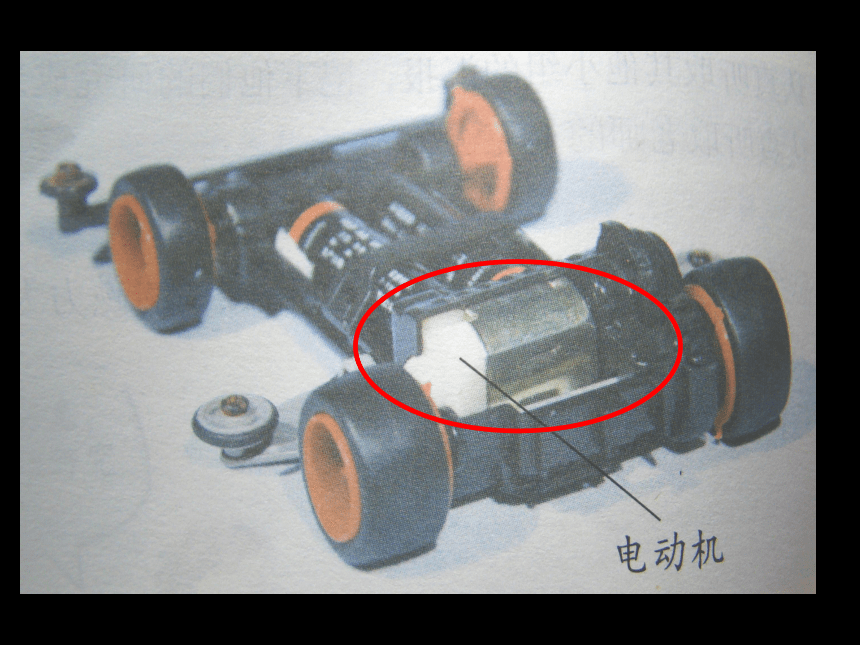

课件33张PPT。 神奇的小电动机绵阳东辰国际学校剃须刀能带动刀片剃去胡须 单放机能带动英语磁带转动而发声 CD机能够带动光盘旋转而发声 数码相机的伸缩镜头小电动机里面是什么 （ ） 内有一对永久的磁铁
电动机 （ ）上面有铁芯、线圈、换向器

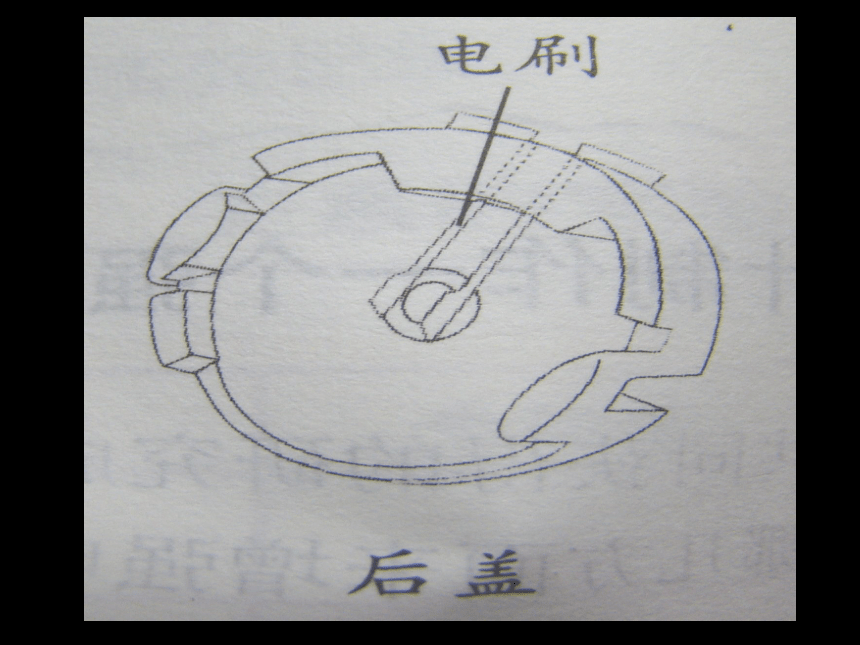

（ ） 上面固定有电刷。换向器:接通电流并转换电流的方向.大型电动机的结构图片大型电动机的结构图片图片图片大型电动机的结构图片图片7 转子图片 转子
小电动机转动的秘密交流与思考1、小电机转动是只有转子在工作吗?
(不是,是三个部分共同作用的结果)
2 、转子上的线圈通电是相当于我们学过的什么?能怎么吗?
(电磁铁,用铁钉或指南针可以判断)
3 、转子上的电磁铁与外壳上的电磁铁有怎样的作用呢?
同极相斥,异极相吸,推动转子运动检验我们的猜测1、安装支架和电路2、安装转子3、让转子动起来4、改变小电机转子的转动状态用两块磁铁靠近 转子转动变( )
由远慢慢靠近 转子转动变( )
增加电池数量 转子转动变( )
改变磁铁的方向和电池正负极接法
转子转动方向( )图片 齿轮减速三相异步电动机
图片 防爆式
图片 绕线式异步机我们知道了电动机是用电产生动力的装置。
大小虽有差异,但基本原理相同：
用电产生磁，利用磁的相互作用转动。探究性实验: 自己动手制作小电动机模型：
