第六节 电压的测量

课件27张PPT。第6节 电压的测量石桥中学

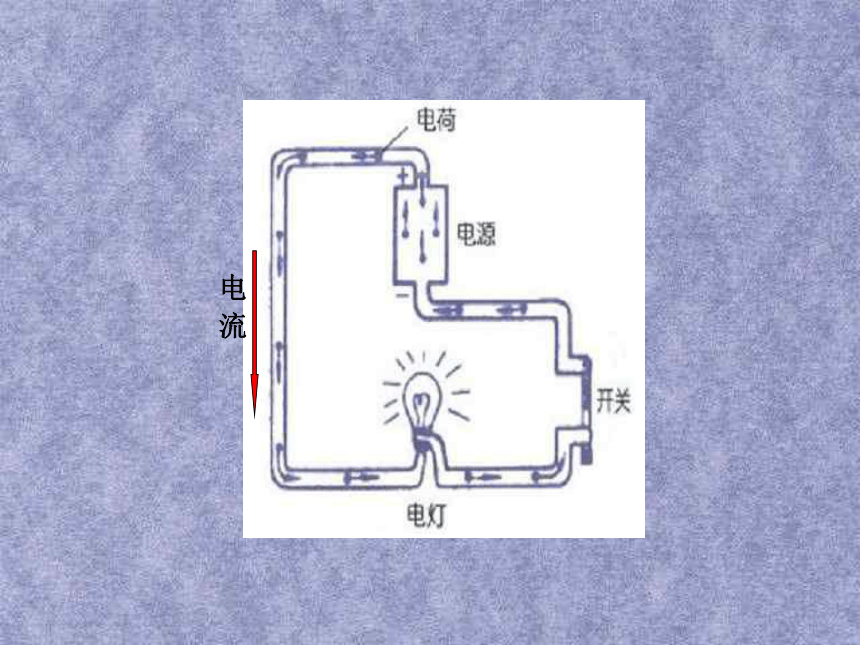

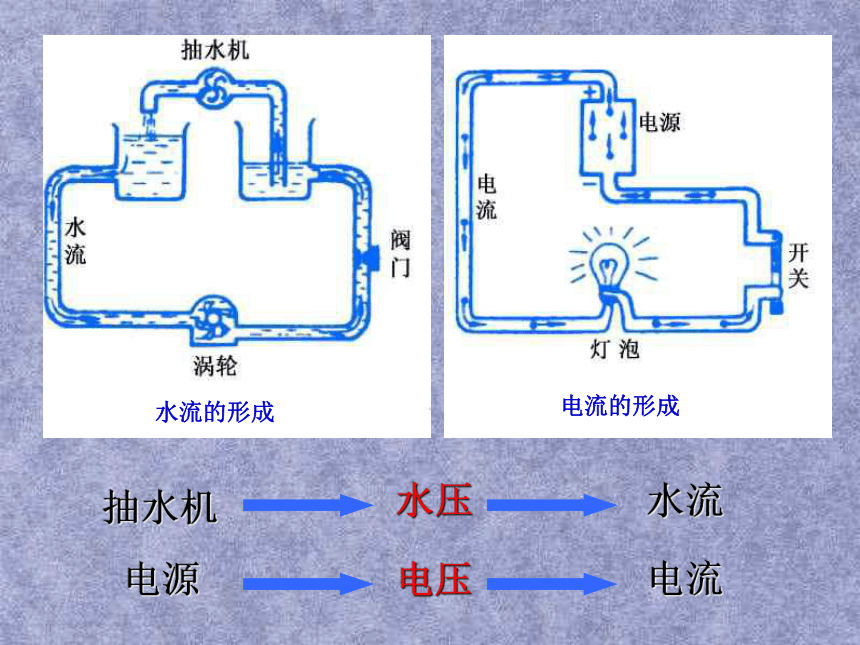

电流的形成与水流的形成很相似水流电流水流的形成电流的形成水流的形成需要水压，抽水机的工作，使水路存在一个稳定的水压而保证了水流得以持续。

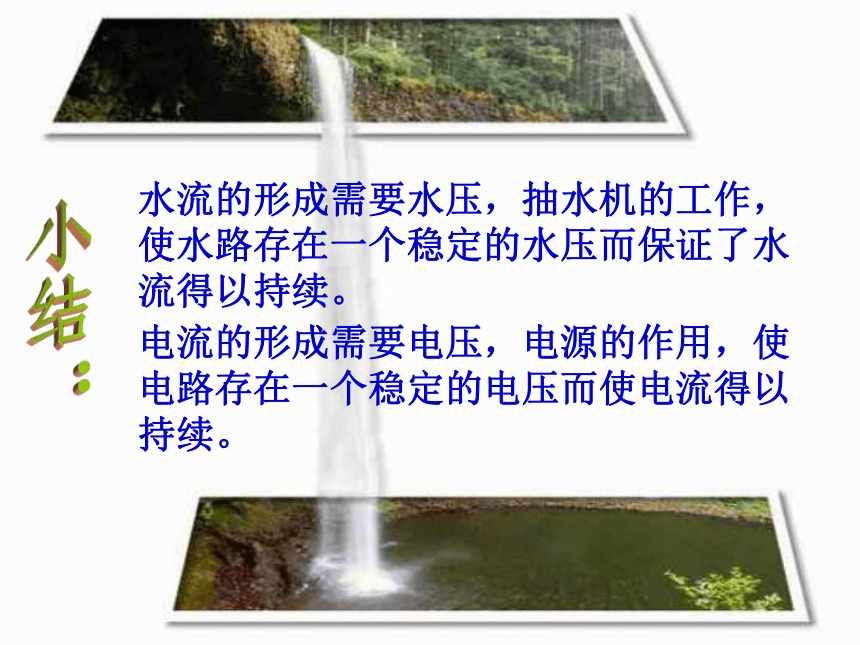

电流的形成需要电压，电源的作用，使
电路存在一个稳定的电压而使电流得以

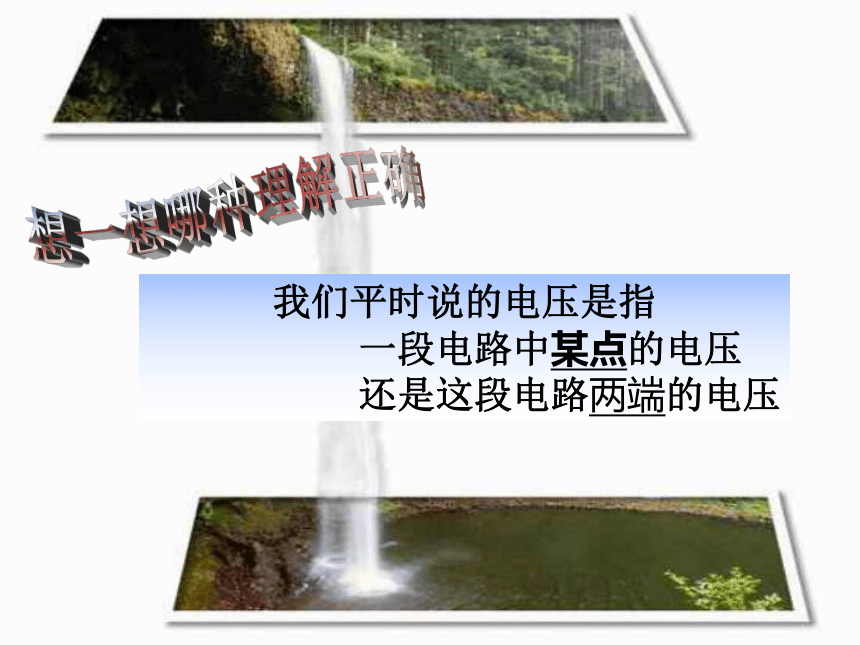

持续。小结：想一想哪种理解正确我们平时说的电压是指
一段电路中某点的电压

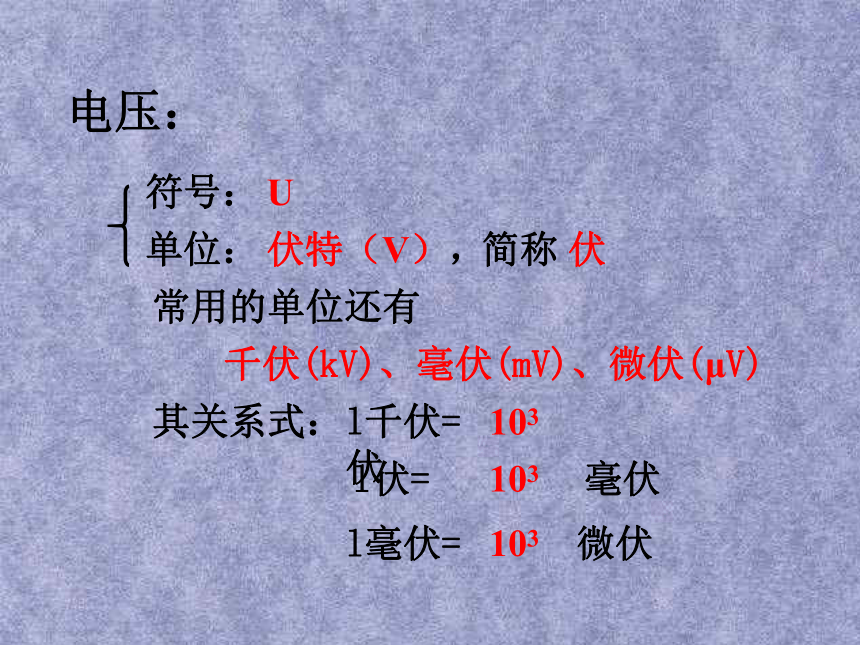

还是这段电路两端的电压电压：U伏特（V），简称 伏常用的单位还有 千伏(kV)、毫伏(mV)、微伏(μV) 其关系式： 电压的单位伏特是为了纪念意大利著名
物理学家伏打（Volta，1745-1827）而命名
的。伏打于1800年制成世界上第一个电池，
叫做伏打电堆（pile）。

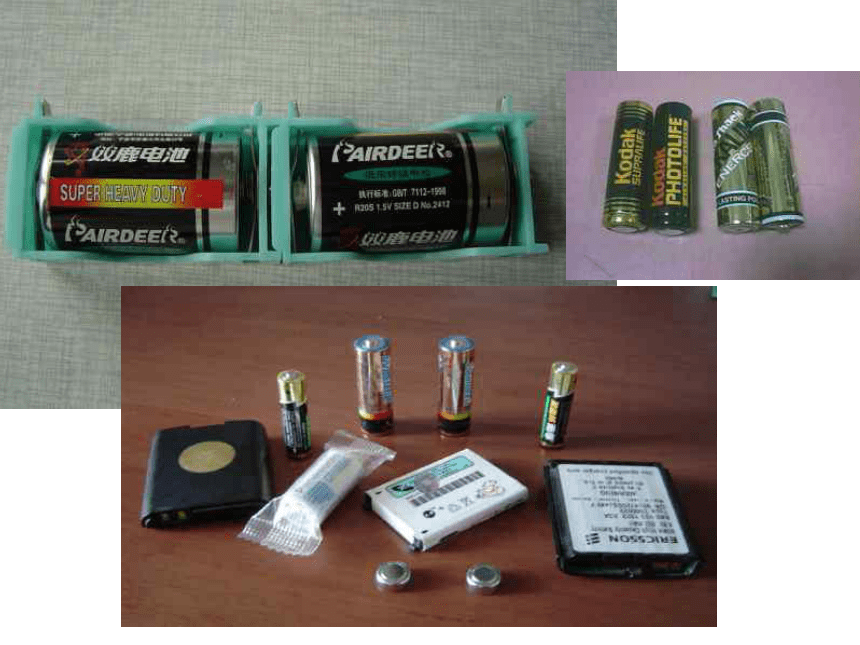

各种蓄电池：电鳗是鱼类中放电能力
最强的淡水鱼类，输出
的电压达300～800伏，
因此电鳗有水中“高压线”
之称。
电压表1.符号： 观察此表的外部结构，
你还可以获得哪些信息？2.实验室的电压表有三个接线柱： “—”、“3”、“15”3.两个量程： 0～3伏和O～15伏最小刻度值分别为 ：O.1伏和O.5伏。
读数练习一.
读
出
右
图
电
压返回下一题答 案9.5 V一.
右
图
所
示
电
压
值
为 下一题返回二.
读
出
右
图
电
压
值答 案上一题返回1.6 V二.
右
图
所
示
电
压
值
为 上一题返回电
压
表
使用
规则 电压表也有必须遵守的使用规则． 3.被测电压不能超过电压表的量程 More … 2．“十”、“一”接线柱的接法要正确 More... 1．电压表应并联在被测电路的两端 More...
电
压
表
要
并
联
在
电
路
中要测量某一部分电路两端的电压，
必须把电压表跟这部分电路并联起来测量电源两端的电压
就把电压表
跟电源并联起来测量灯泡 L2两端的电压
就把电压表
跟灯泡 L2并联起来返回“十”
“一”
接
线
柱
的
接
法
要
正
确 必须使电流从“十”接线柱流进电压表
从“一 ”接线柱流出电压表返回 被测电压超过电压表的量程时，不仅测不出电压
值，还会损坏电压表．因此，在不能预先估计被测电
压大小的情况下，可先用电路的一个线头迅速试触电
压表的接线柱，看看指针的偏转是否在量程之内．如
果超出量程，就要改用更大量程的电压表．测
量
电
压
不
能
超
过
量
程 试触返回大家来找茬
如图所示，要求用电压表测L1两端的电压。请将图中的错误改正过来。
图中有三处问题；一是电压表并联在一根导线的两端，这样电压表会被导线短路，开关S闭合后电压表将无读数；二是电压表的正负接线柱接反了；三是电源为两节干电池，最大电压为3V，因此电压表的量程应选0─3V档。
练习
如图所示，现要用电流表测量L中的电流强度，用电压表测量L两端的电压，请在图中圆圈内标明哪一个是电流表，哪一个是电压表，并标明电表的正负接线柱。
1．按右图所示电路连接实物，
将电压表分别并联在ab、bc
和ac两端，记录所测电压值，
并找出Uab、Ubc和Uac间的关系。　
　　
　 2．按右图所示电路连接实物，
将电压表分别并联在小灯L1、
L2以及a、b两端，记录所测电
压值，并找出各电压间的关系。 实验思考谢 谢！
