第六节、电压的测量

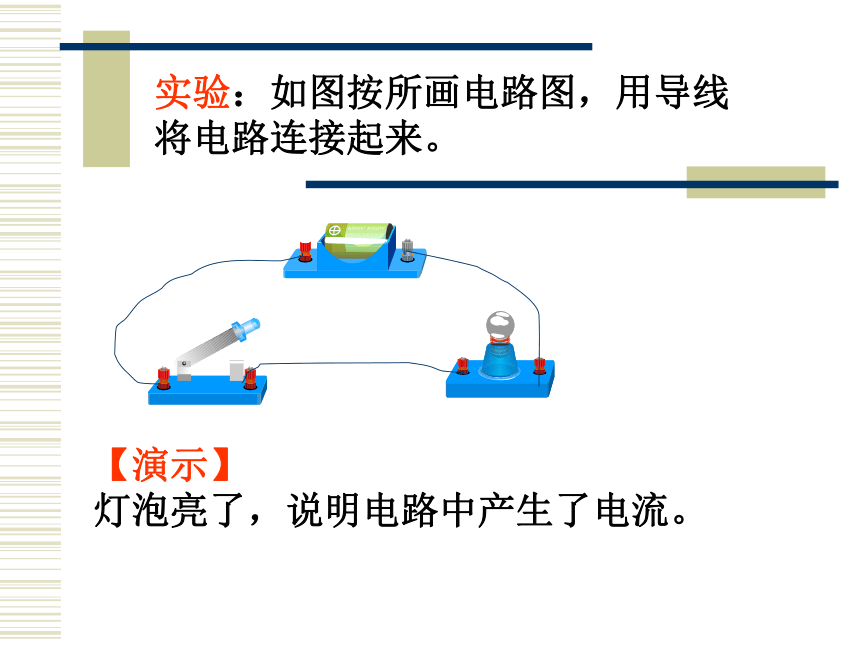

课件33张PPT。第6节电压的测量实验：如图按所画电路图，用导线将电路连接起来。 【演示】

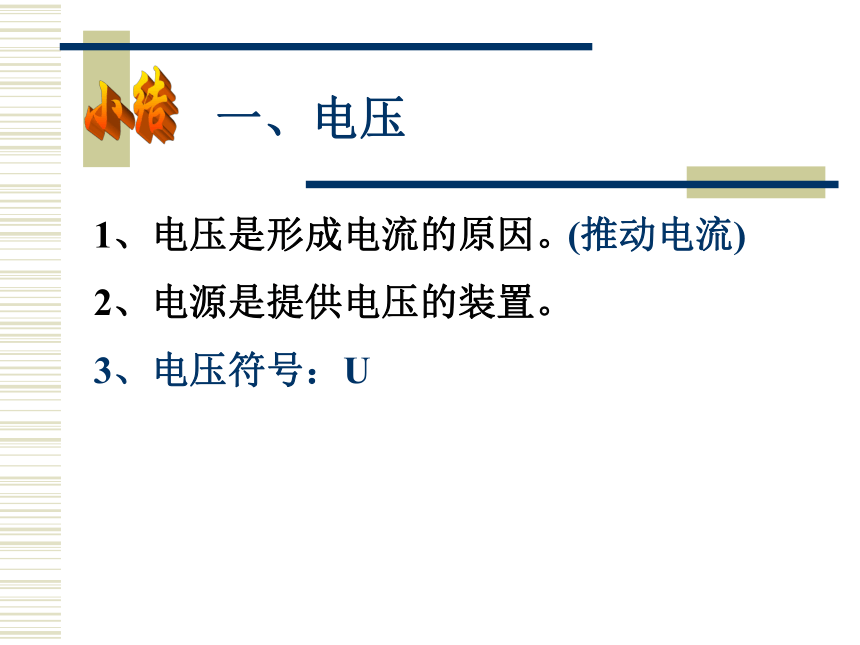

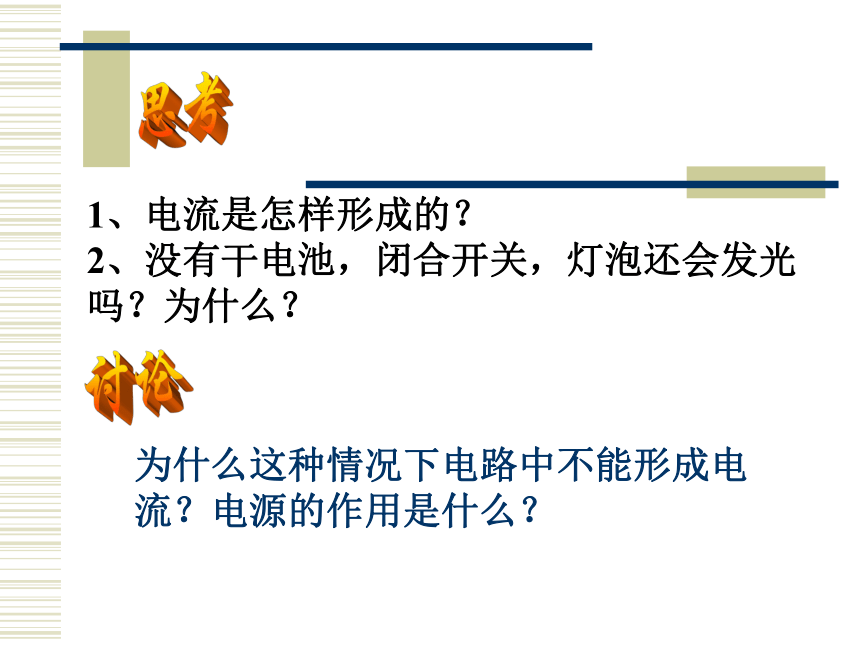

灯泡亮了，说明电路中产生了电流。 1、电流是怎样形成的？

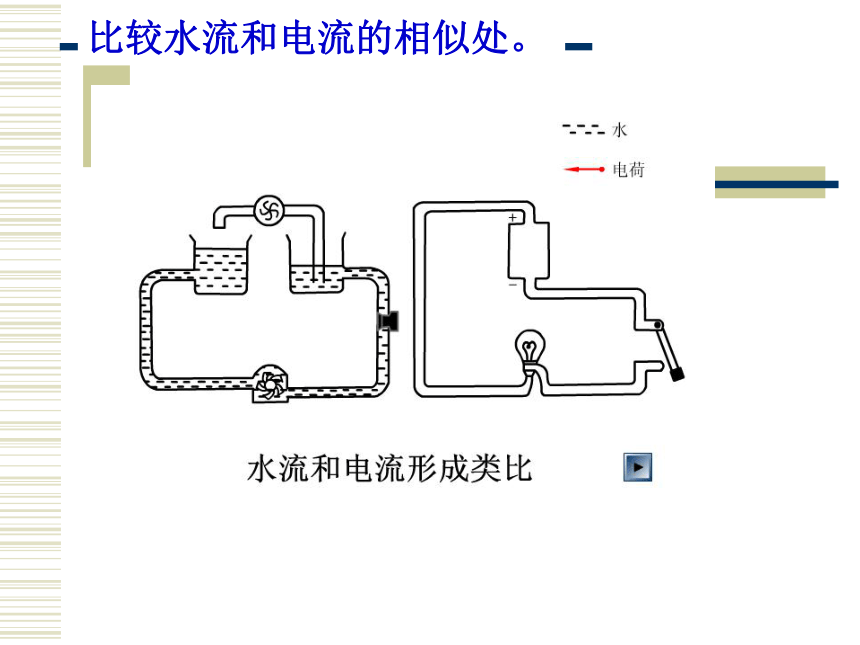

2、没有干电池，闭合开关，灯泡还会发光吗？为什么？ 为什么这种情况下电路中不能形成电流？电源的作用是什么？我们先用水流作比喻 比较水流和电流的相似处。 1、电压是形成电流的原因。2、电源是提供电压的装置。3、电压符号：U(推动电流)一、电压4、国际单位：伏特，简称伏(V)。

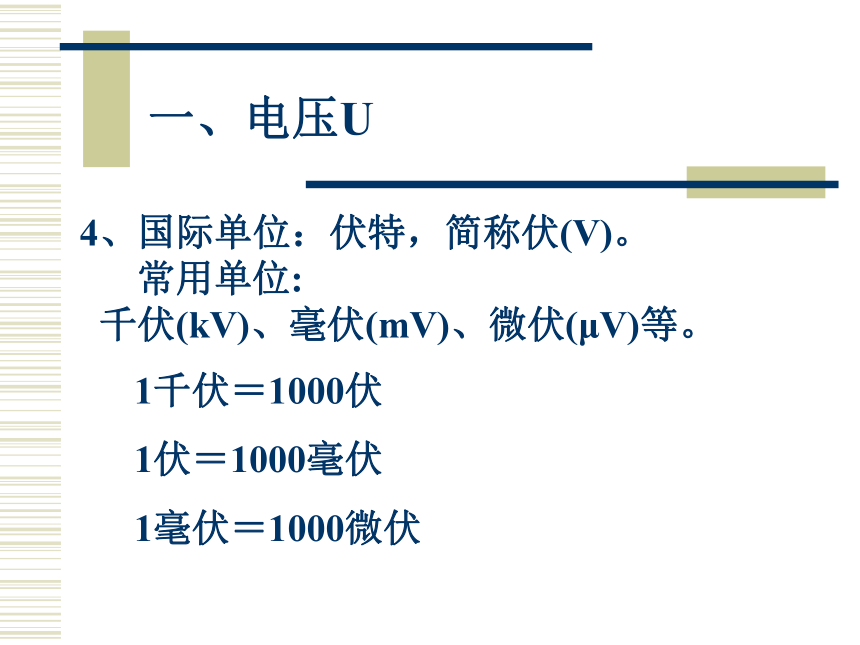

常用单位:
千伏(kV)、毫伏(mV)、微伏(μV)等。 一、电压U1千伏＝1000伏
1伏＝1000毫伏
1毫伏＝1000微伏动力电路：380V

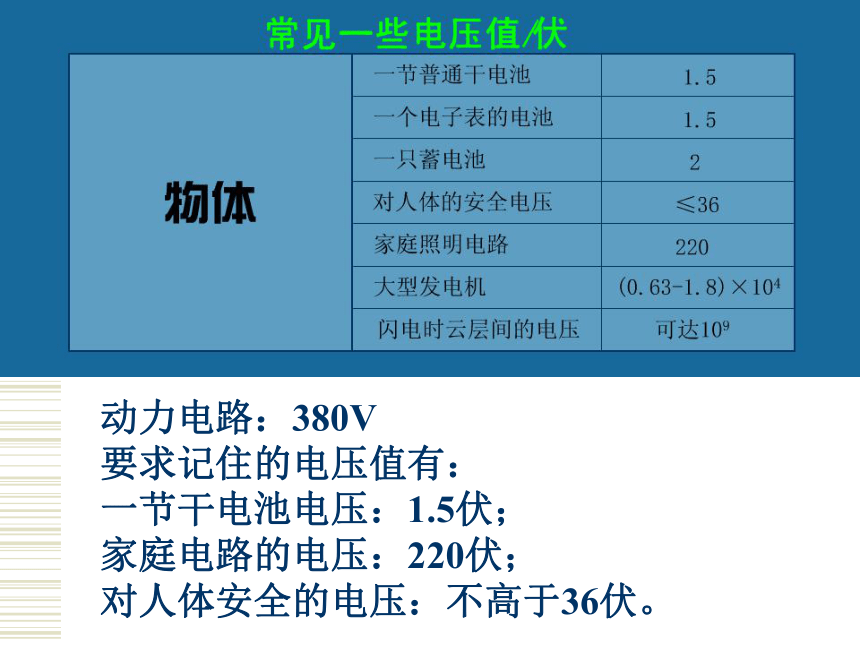

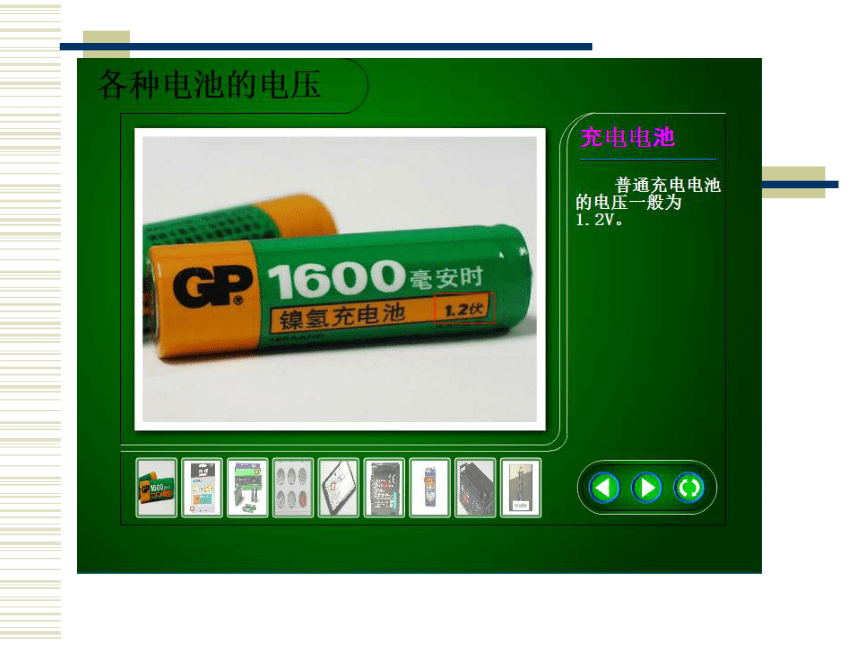

要求记住的电压值有：
一节干电池电压：1.5伏；
家庭电路的电压：220伏；

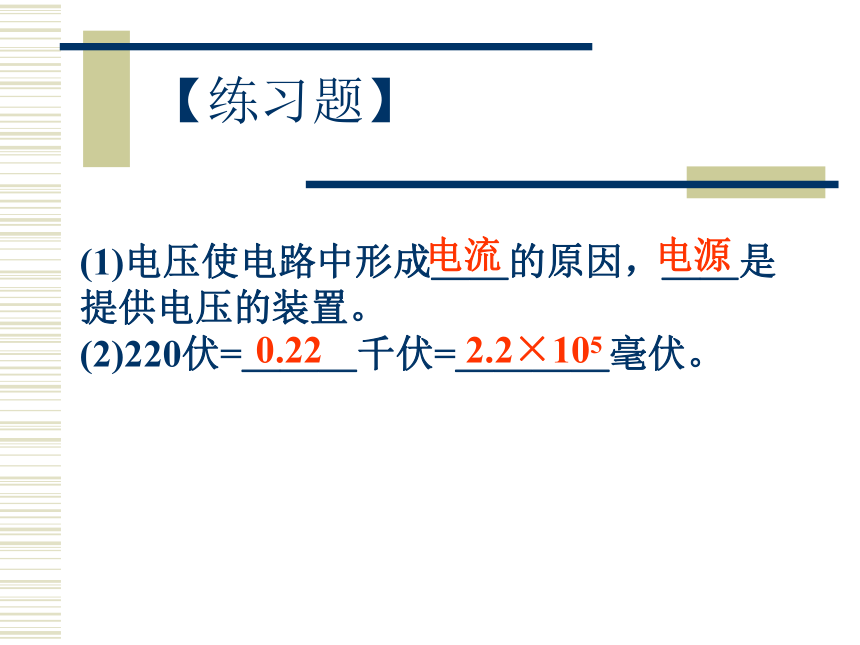

对人体安全的电压：不高于36伏。(1)电压使电路中形成＿＿的原因，＿＿是提供电压的装置。

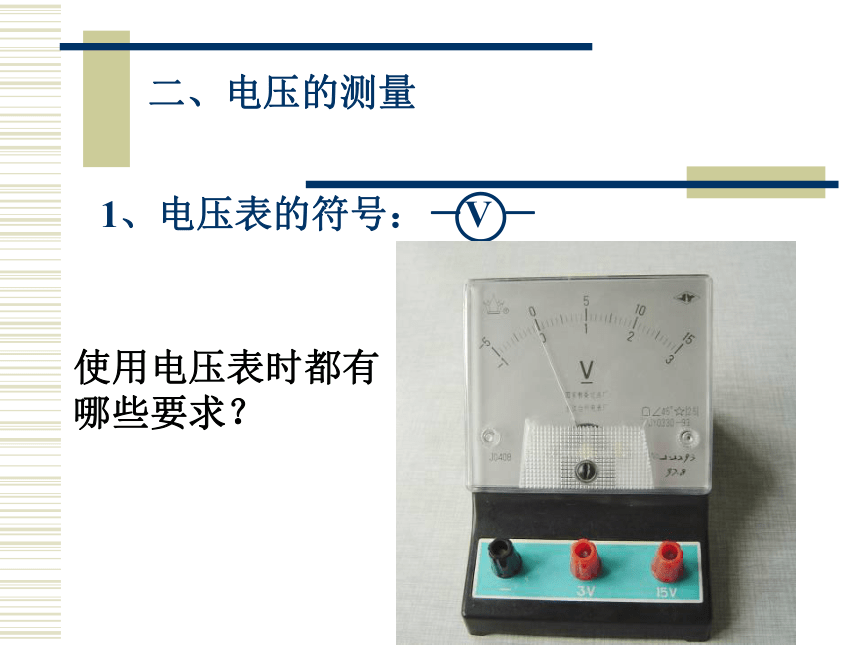

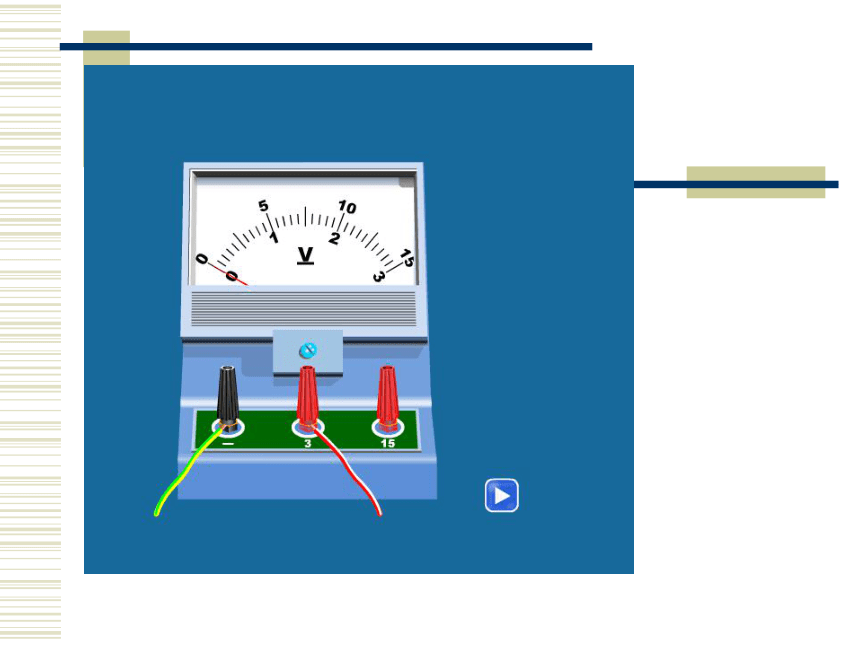

(2)220伏=＿＿＿千伏=＿＿＿＿毫伏。【练习题】电流电源0.222.2×105二、电压的测量使用电压表时都有哪些要求？电压表的使用方法1.正确选择量程-------用“大量程”试触
2.电流表必须与待测电路并联
3. “+”接正，“–”接负
4.电压表可以直接与电源两极连接，此时测量的电压是电源电压。实验1.根据电路图，连接电路
（注意量程与“+、–”接线柱）2.测出电压值3.比较两次电压表的数值大小1.电压表的电阻值很大，所以有电压表存在的某段电路，一般被认为是开路的。2.测量电路中某个电路元件两端的电压时，电压表就应该与这个电路元件并联。3.连接电路或电路图时，应先把电路中其它元件按顺序连接好，再把电压表并联在待测电路的两端上。P148实验【阅读】水中的高电压、人体电流今天我们学到了什么？V练习：课后练习P150 1．在图4—42各电路图的A、B圆圈中填上适当的字母，表示不同的电表，并在图中标明正负接线柱。AAAVV＋ 　 －＋ －＋ －－
＋－
＋－
＋2.把图4-43的电路元件连接成电路。要求两个灯泡是串联的,电压表能测出灯L1的电压,电流表能测出灯L2的电流。3、判断下列三图中电压表测的是什么电压?4、说出下列电压表测的是什么电压？5、要求：V1测总电压，V2测L2电压V1
V2测量什么用电器的电压？电路图？测量什么用电器的电压？电路图？如图所示，电压表能测量 两端的电压；当开关断开时，电压表有没有示数。 。练 习按要求连接电路:L1与L2串联,V1测L1的电压,V2测L1和L2的电压.大家来找茬
如图所示，要求用电压表测L1两端的电压。请将图中的错误改正过来。
图中有三处问题；一是电压表并联在一根导线的两端，这样电压表会被导线短路，开关S闭合后电压表将无读数；二是电压表的正负接线柱接反了；三是电源为两节干电池，最大电压为3V，因此电压表的量程应选0─3V档。
练习
如图所示，现要用电流表测量L中的电流强度，用电压表测量L两端的电压，请在图中圆圈内标明哪一个是电流表，哪一个是电压表，并标明电表的正负接线柱。
1．按右图所示电路连接实物，
将电压表分别并联在ab、bc
和ac两端，记录所测电压值，
并找出Uab、Ubc和Uac间的关系。　
　　
　 2．按右图所示电路连接实物，
将电压表分别并联在小灯L1、
L2以及a、b两端，记录所测电
压值，并找出各电压间的关系。 实验思考
