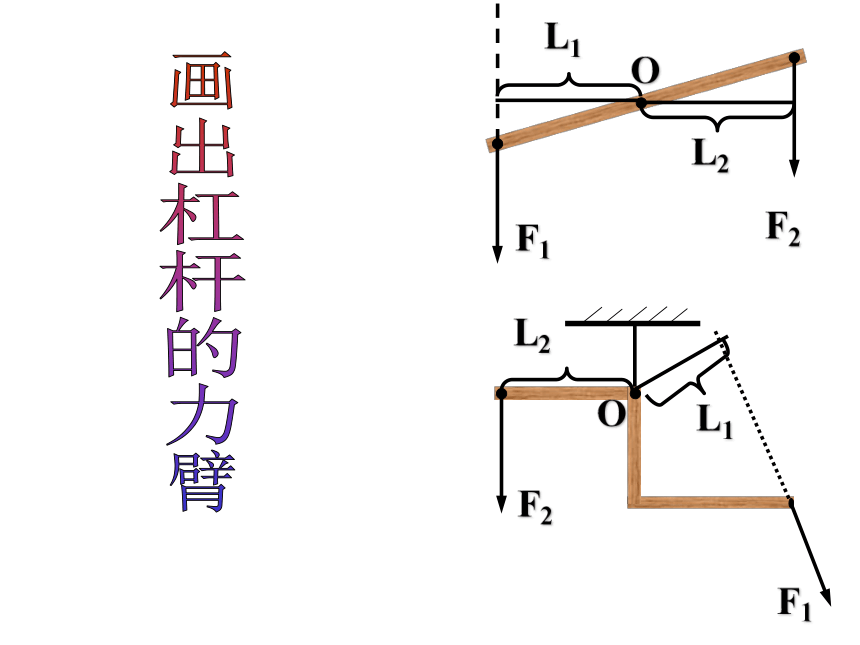

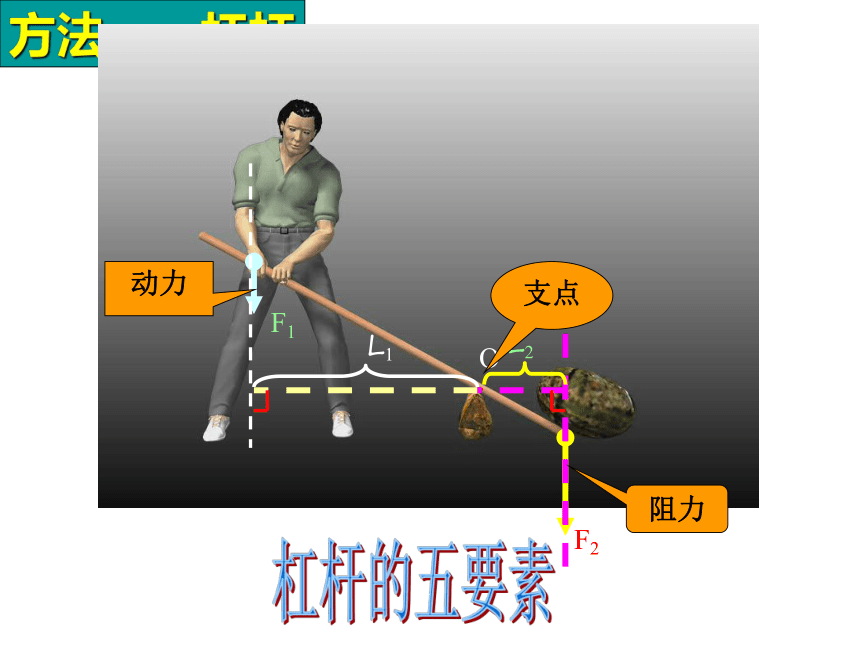

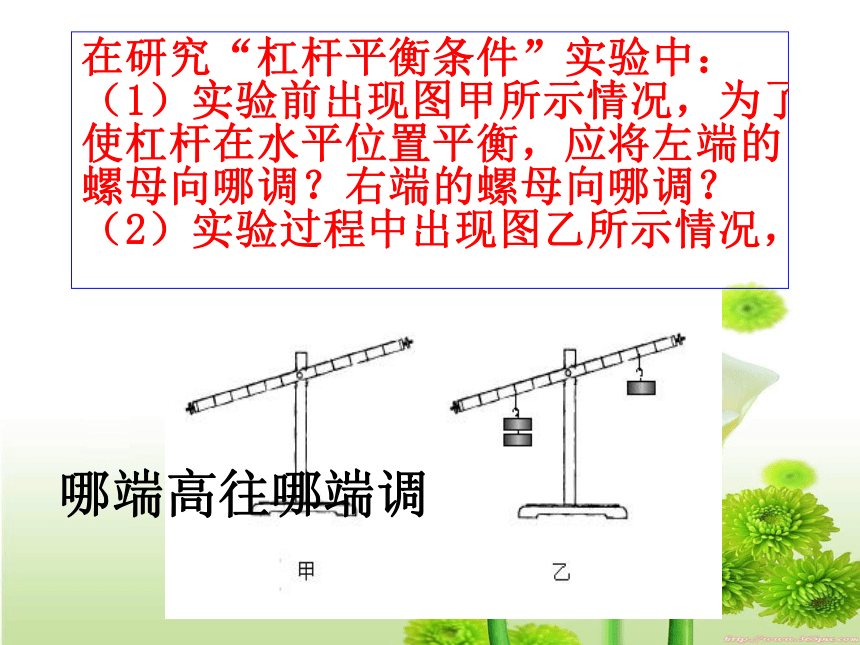

课件35张PPT。简单机械复习课桥下二中 袁建双河南4岁“大力士”提50公斤沙袋 50公斤重的沙袋，一般成年人如果搬起也会非常吃力，而河南一个年仅4岁的男孩，竟然能手提50公斤重的沙袋行走如常。 奇闻：你有什么办法能轻易的搬动重500N的物体吗？思考：简单机械杠杆滑轮斜面桥下二中 袁建双方法一：杠杆·O杠杆的五要素动力支点阻力F1F2L1L2F1F2L2L1OO画出杠杆的力臂OAB请你算一算:当F1多大时才能撬起重为500牛的大石头？ 已知Ｌ１=1ｍ，Ｌ２＝0.2ｍ你是根据什么原理来做这道题目的？杠杆平衡条件哪端高往哪端调OAB请你算一算:当F1多大时才能撬起重为500牛的大石头？ 已知Ｌ１=1ｍ，Ｌ２＝0.2ｍ这根杠杆是省力杠杆还是费力杠杆？L1>L2
F1F1>F2L1=L2
F1=F2杠杆的分类省力费距离省距离

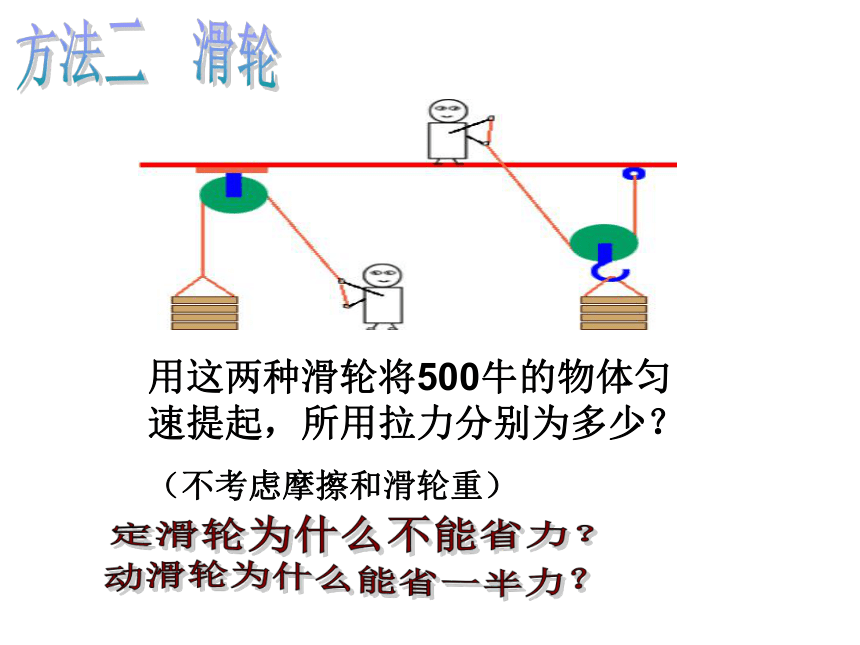

费力既不省力也不省距离既省力又省距离的杠杆是没有的.答：小猴分得的萝卜重，萝卜平衡时，粗的那端力臂短，根据杠杆平衡条件，粗的那端萝卜更重。思考题究竟小猴和小兔谁分的萝卜重？方法二 滑轮用这两种滑轮将500牛的物体匀速提起，所用拉力分别为多少？
（不考虑摩擦和滑轮重）定滑轮为什么不能省力？动滑轮为什么能省一半力？
ti等臂杠杆省力杠杆定滑轮的实质是一个等臂杠杆
动滑轮的实质是一个动力臂为阻力臂2倍的省力杠杆L1L2不能省力，但能改变力的方向能省一半的力有没有又省力又能改变力的方向的滑轮？滑轮组用这些滑轮将500牛的物体匀速提起，所用拉力分别为多少？（不考虑摩擦和滑轮重为20牛） n=2n=2n=3若物体移动1米，则绳子自由端分别移动多少米？
如图，搬运工人用滑轮组往4m高的平台上运砂石。已知每袋砂石的质量是60 kg，动滑轮重70N。当工人匀速拉动绳索时，所用的拉力为多大? （不计袋重、绳重和摩擦，g取10N／kg)使用滑轮组解决简单的问题游戏之中验真知934725NEXTF3F2 F4F1哪个方向更省力？20分最长力臂:支点到力的作用点的连线2、图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F〈 G；
C. F 〉G；
D. 无法比较。先画出力臂，
再进行判断Ｃ提示20分 做一做：
工厂为了搬运一个笨重的机器进车间，某工人设计了如图所示的的四种方案（机器下的小圆表示并排放置的圆形的钢管），其中最省力的方案是 （ ）C10分恭喜你!!20分用10牛的拉力提起重40牛的物体，可能是应用下列简单机械中的哪一种（ ）
A、定滑轮 B、动滑轮 C、杠杆
D、一个动滑轮和一个定滑轮的滑轮组C30分 用下列简单机械，使重同为G的物体都处于静止状态，其中用力最大的是(机械自重、摩擦计)( )B30分1、(1)物重10N(不计滑轮重、绳重和摩擦)，图中拉力分别为_______________N.一展身手5N 10N 20N20分30分下列关于地F1力臂的作图中，正确的是( )c如图所示，水平桌面上放一重100 N的物体A，A与桌面的摩擦力为40 N， 当用力F拉绳子的自由端使A匀速运时拉力F的大小为(不计滑轮摩 擦及重力)( )
A. 20 N B. 50 N C. 60 N D. 70 N
A30分 30分下列工具中，属于费力杠杆的是：_______；
属于省力杠杆的是：____。
①镊子 ②铡刀 ③钓鱼竿 ④剪铁皮的剪刀 ⑤起钉子的羊角锤 ⑥开瓶盖的起子1 32456谈谈这节课你有那些收获?努力也是成功之母同学们，再会！OAB请你算一算:当F1多大时才能撬起重为500牛的大石头？ 已知Ｌ１=1ｍ，Ｌ２＝0.2ｍ这是一根省力杠杆，还是费力杠杆？你是如何判断的？F1F2F2L1L2L1L2F1F2L2L1OOOF1画出杠杆的力臂斜面
F1
F1=F2杠杆的分类省力费距离省距离
费力既不省力也不省距离既省力又省距离的杠杆是没有的.答：小猴分得的萝卜重，萝卜平衡时，粗的那端力臂短，根据杠杆平衡条件，粗的那端萝卜更重。思考题究竟小猴和小兔谁分的萝卜重？方法二 滑轮用这两种滑轮将500牛的物体匀速提起，所用拉力分别为多少？
（不考虑摩擦和滑轮重）定滑轮为什么不能省力？动滑轮为什么能省一半力？
ti等臂杠杆省力杠杆定滑轮的实质是一个等臂杠杆
动滑轮的实质是一个动力臂为阻力臂2倍的省力杠杆L1L2不能省力，但能改变力的方向能省一半的力有没有又省力又能改变力的方向的滑轮？滑轮组用这些滑轮将500牛的物体匀速提起，所用拉力分别为多少？（不考虑摩擦和滑轮重为20牛） n=2n=2n=3若物体移动1米，则绳子自由端分别移动多少米？
如图，搬运工人用滑轮组往4m高的平台上运砂石。已知每袋砂石的质量是60 kg，动滑轮重70N。当工人匀速拉动绳索时，所用的拉力为多大? （不计袋重、绳重和摩擦，g取10N／kg)使用滑轮组解决简单的问题游戏之中验真知934725NEXTF3F2 F4F1哪个方向更省力？20分最长力臂:支点到力的作用点的连线2、图中的等臂杠杆处于水平位置并静止，B端绳子的拉力F与A端重力G相比（ ）
A. F=G；
B. F〈 G；
C. F 〉G；
D. 无法比较。先画出力臂，
再进行判断Ｃ提示20分 做一做：
工厂为了搬运一个笨重的机器进车间，某工人设计了如图所示的的四种方案（机器下的小圆表示并排放置的圆形的钢管），其中最省力的方案是 （ ）C10分恭喜你!!20分用10牛的拉力提起重40牛的物体，可能是应用下列简单机械中的哪一种（ ）
A、定滑轮 B、动滑轮 C、杠杆
D、一个动滑轮和一个定滑轮的滑轮组C30分 用下列简单机械，使重同为G的物体都处于静止状态，其中用力最大的是(机械自重、摩擦计)( )B30分1、(1)物重10N(不计滑轮重、绳重和摩擦)，图中拉力分别为_______________N.一展身手5N 10N 20N20分30分下列关于地F1力臂的作图中，正确的是( )c如图所示，水平桌面上放一重100 N的物体A，A与桌面的摩擦力为40 N， 当用力F拉绳子的自由端使A匀速运时拉力F的大小为(不计滑轮摩 擦及重力)( )
A. 20 N B. 50 N C. 60 N D. 70 N
A30分 30分下列工具中，属于费力杠杆的是：_______；
属于省力杠杆的是：____。
①镊子 ②铡刀 ③钓鱼竿 ④剪铁皮的剪刀 ⑤起钉子的羊角锤 ⑥开瓶盖的起子1 32456谈谈这节课你有那些收获?努力也是成功之母同学们，再会！OAB请你算一算:当F1多大时才能撬起重为500牛的大石头？ 已知Ｌ１=1ｍ，Ｌ２＝0.2ｍ这是一根省力杠杆，还是费力杠杆？你是如何判断的？F1F2F2L1L2L1L2F1F2L2L1OOOF1画出杠杆的力臂斜面
