第3节认识简单机械复习

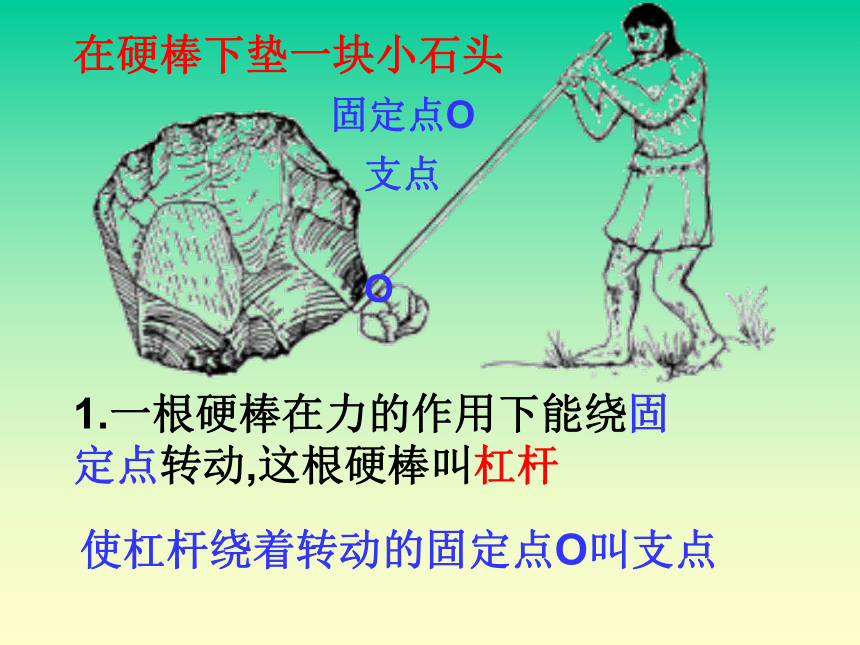

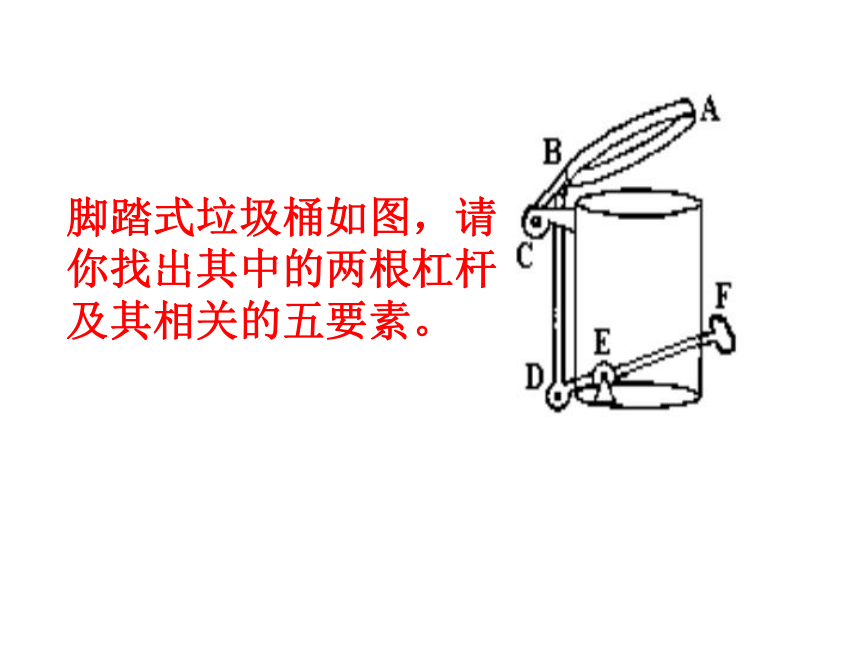

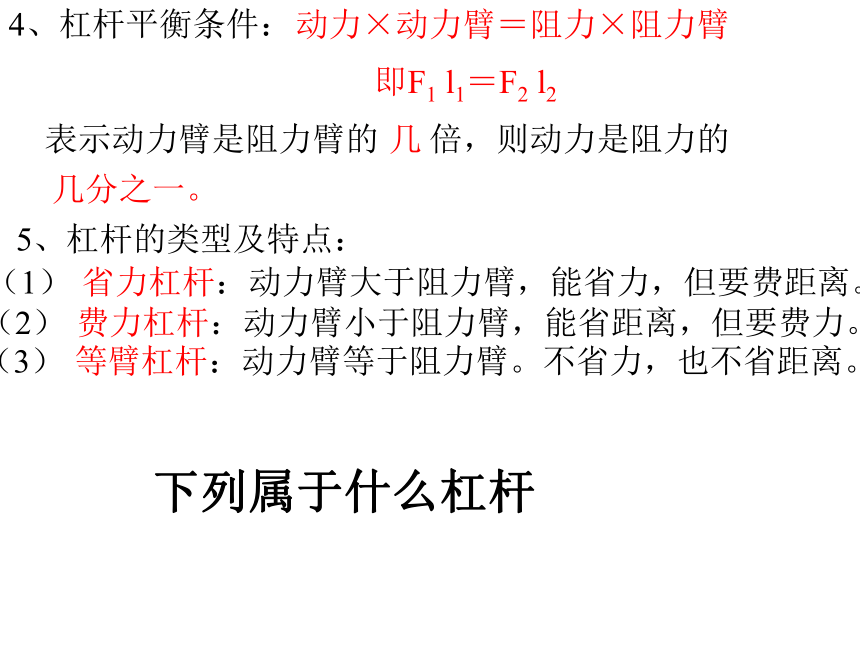

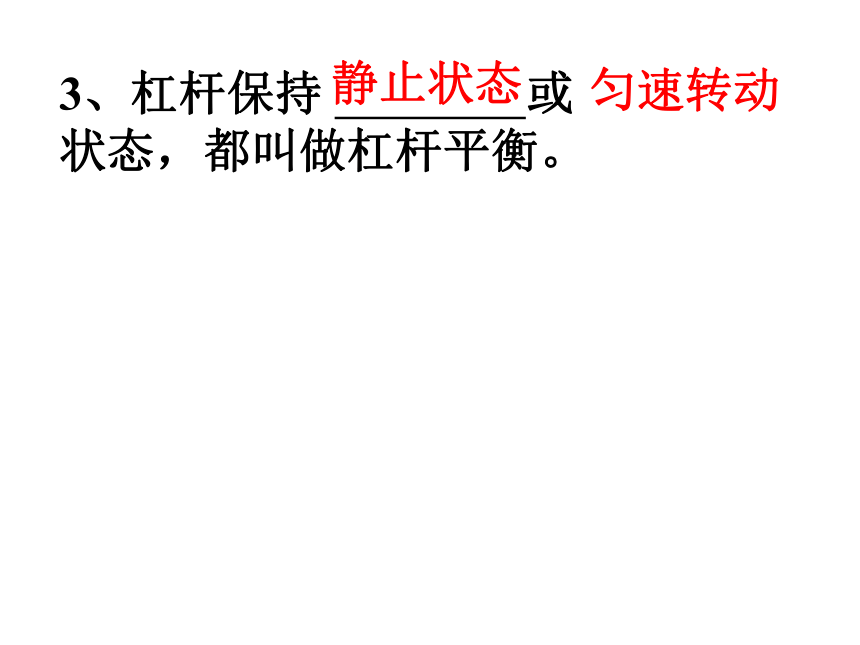

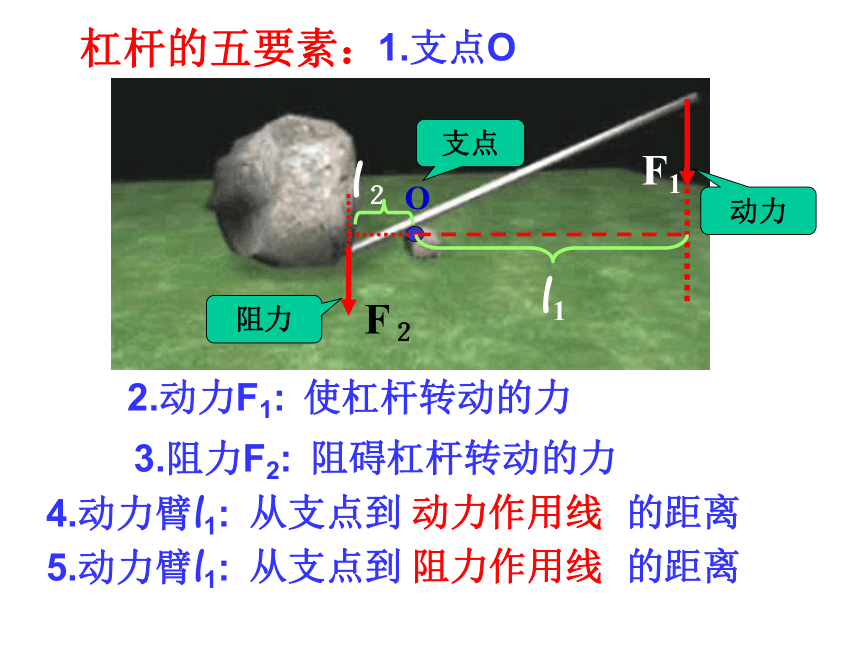

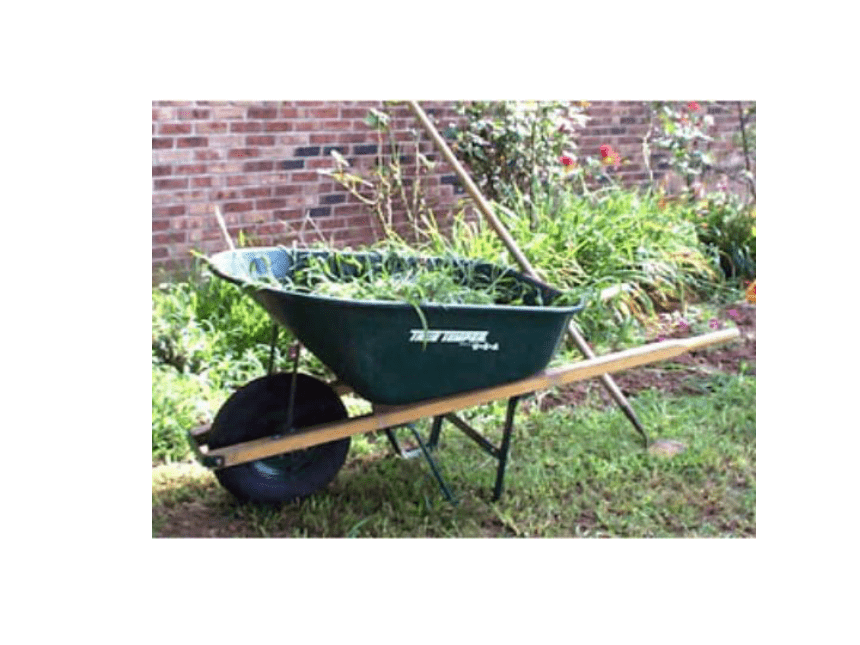

课件28张PPT。第三章复习（二）在硬棒下垫一块小石头 固定点O1.一根硬棒在力的作用下能绕固定点转动,这根硬棒叫杠杆支点使杠杆绕着转动的固定点O叫支点O支点F1动力阻力F２l1l２杠杆的五要素： 1.支点O2.动力F1:使杠杆转动的力3.阻力F2:阻碍杠杆转动的力4.动力臂l1:从支点到 的距离动力作用线阻力作用线5.动力臂l1:从支点到 的距离脚踏式垃圾桶如图，请你找出其中的两根杠杆及其相关的五要素。 3、杠杆保持 或 状态，都叫做杠杆平衡。静止状态匀速转动4、杠杆平衡条件：表示动力臂是阻力臂的 倍，则动力是阻力的动力×动力臂＝阻力×阻力臂即F1 l1＝F2 l2几几分之一。5、杠杆的类型及特点：（1）? 省力杠杆：动力臂大于阻力臂，能省力，但要费距离。（2）? 费力杠杆：动力臂小于阻力臂，能省距离，但要费力。（3）? 等臂杠杆：动力臂等于阻力臂。不省力，也不省距离。下列属于什么杠杆肘(zhǒu) 将你的头部抬起或双脚踮起，你的头部或脚板是否可以看作杠杆？是 点头或抬头是靠杠杆的作用，杠杆的支点在脊柱之顶，支点前后各有肌肉(收缩或拉长起到动力作用 )，头颅的重力是阻力。 双脚踮起，脚尖是支点，体重落在两者之间。这是一个省力杠杆，肌肉的拉力比体重要小。而且脚越长越省力 1.两个力作用在杠杆两端使杠杆平衡,则( )
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
2.要使右图杠杆保持平衡,
最省力的方向是( )
DA3.如图用撬棒撬石头,手握在撬棒的末端B端,其中AO＝0.1米,AB＝1米,OC＝0.7米,石头对撬的压力为500牛，求在B端要用多少向下的力才能撬起石头？4.在下列工具中省力的是哪一组（ ）
A. 铡刀、汽车上的刹车闸、羊角锤起钉子；
B. 镊子、钓鱼杆、剪子；

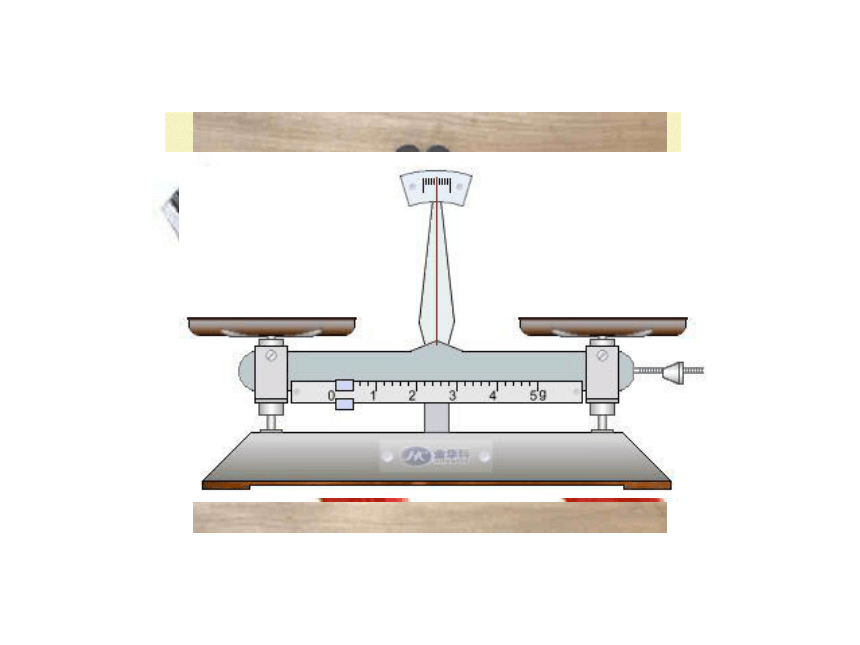

C. 铡刀、天平、钓鱼杆；
D. 镊子、汽车上的刹车闸、钓鱼杆。 A 5.一根杆秤，如果秤砣被磨掉一部分，用它称得质量比被称物体的实际质量将（ ）CA 相等 B 偏小 C 偏大 D 无法判定读数变大定滑轮的实质F1F2OL1=L2F2F1OL1=L2等臂杠杆F1G如图，不计绳与滑轮之间的摩擦，则F1__F2___F3===GO·L1L2L1 =2L2
动滑轮的实质动力臂是阻力臂两倍的杠杆FFFFF按要求画出绳子的绕法n=奇数,从动滑轮开始画n=偶数,从定滑轮开始画 不省功的原因是什么？使用机械时，虽然不省功，但会做一些并不希望做的功。因省力的机械必费距离，省距离的机械一定费力，而功（力×距离）不变，所以不能省功．使用任何机械都不能省功．功的原理用动滑轮提升物体时，如果考虑绳子的自身重及滑轮轴心处的摩擦，所做的额外功还有哪些？
你希望额外功大些还是小些？ 克服绳重所做的功—额外功(或无用功)
克服摩擦所做的功---额外功(或无用功)额外功越小越好有用功 :必须要做的功额外功 :不需要但又不得不做的功总功 　：有用功与额外功的总和，
即W总=W有+W额注：通常总功指对机械所施加的动力所做的功W总=FsW有=G物h用机械提升物体时你会选哪种方法呢？砂子重100牛,桶重20牛,
体重400牛,口袋重5牛,
动滑轮重10牛，
不计绳重和摩擦把重为100牛的砂子运到3楼去6006006002520312018078090690砂子重100牛,桶重20牛,
体重400牛,口袋重5牛,
动滑轮重10牛如何提高机械效率 １.减小动滑轮自重来减少额外功F3.增加提升物体的重力来增加有用功2.减小机械间的摩擦力来减少额外功斜面---一种简单机械使用斜面目的---为了省力1.斜面长18米, 高9米, 将一个重200牛顿的物体匀速从斜面底端拉到顶端时, 拉力与斜面平行, 如果用拉力为120牛顿. 求:
(1) 斜面的机械效率? (2) 额外功为多少焦耳?解：W额外=W总-W有用=2160J-1800J=360J2.如图7所示，建筑工人用一个滑轮组将重为600N的物体匀速提升2m所用的时间为40s，人所用的拉力是400N，则
A．此滑轮组的机械效率为75％
B．物体上升的过程中机械能总量不变
C.拉力所做的总功为2800J
D．此人的功率为40W
