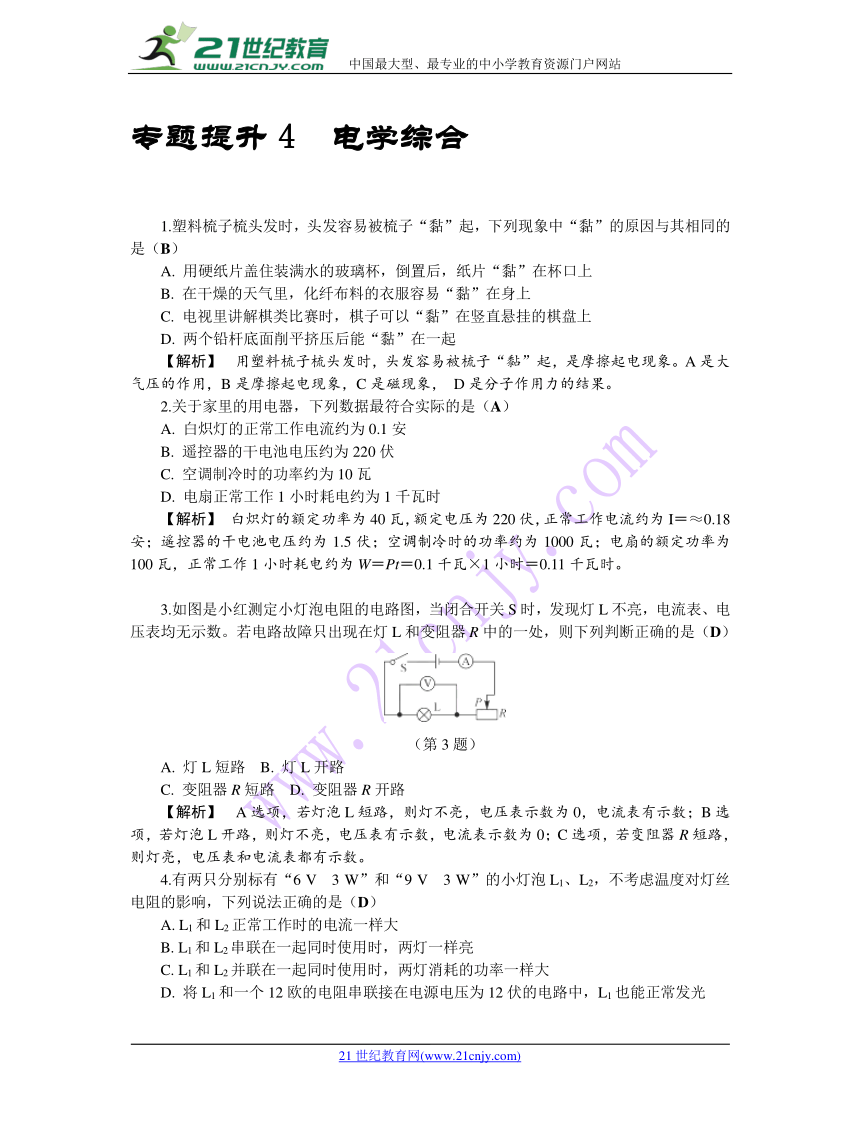

专题提升4 电学综合

1.塑料梳子梳头发时,头发容易被梳子“黏”起,下列现象中“黏”的原因与其相同的是(B)
A. 用硬纸片盖住装满水的玻璃杯,倒置后,纸片“黏”在杯口上
B. 在干燥的天气里,化纤布料的衣服容易“黏”在身上
C. 电视里讲解棋类比赛时,棋子可以“黏”在竖直悬挂的棋盘上
D. 两个铅杆底面削平挤压后能“黏”在一起
【解析】 用塑料梳子梳头发时,头发容易被梳子“黏”起,是摩擦起电现象。A是大气压的作用,B是摩擦起电现象,C是磁现象, D是分子作用力的结果。
2.关于家里的用电器,下列数据最符合实际的是(A)
A. 白炽灯的正常工作电流约为0.1安
B. 遥控器的干电池电压约为220伏
C. 空调制冷时的功率约为10瓦
D. 电扇正常工作1小时耗电约为1千瓦时
【解析】 白炽灯的额定功率为40瓦,额定电压为220伏,正常工作电流约为I=≈0.18安;遥控器的干电池电压约为1.5伏;空调制冷时的功率约为1000瓦;电扇的额定功率为100瓦,正常工作1小时耗电约为W=Pt=0.1千瓦×1小时=0.11千瓦时。
3.如图是小红测定小灯泡电阻的电路图,当闭合开关S时,发现灯L不亮,电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处,则下列判断正确的是(D)
(第3题)
A. 灯L短路 B. 灯L开路
C. 变阻器R短路 D. 变阻器R开路
【解析】 A选项,若灯泡L短路,则灯不亮,电压表示数为0,电流表有示数;B选项,若灯泡L开路,则灯不亮,电压表有示数,电流表示数为0;C选项,若变阻器R短路,则灯亮,电压表和电流表都有示数。2·1·c·n·j·y
4.有两只分别标有“6 V 3 W”和“9 V 3 W”的小灯泡L1、L2,不考虑温度对灯丝电阻的影响,下列说法正确的是(D)www-2-1-cnjy-com
A. L1和L2正常工作时的电流一样大
B. L1和L2串联在一起同时使用时,两灯一样亮
C. L1和L2并联在一起同时使用时,两灯消耗的功率一样大
D. 将L1和一个12欧的电阻串联接在电源电压为12伏的电路中,L1也能正常发光

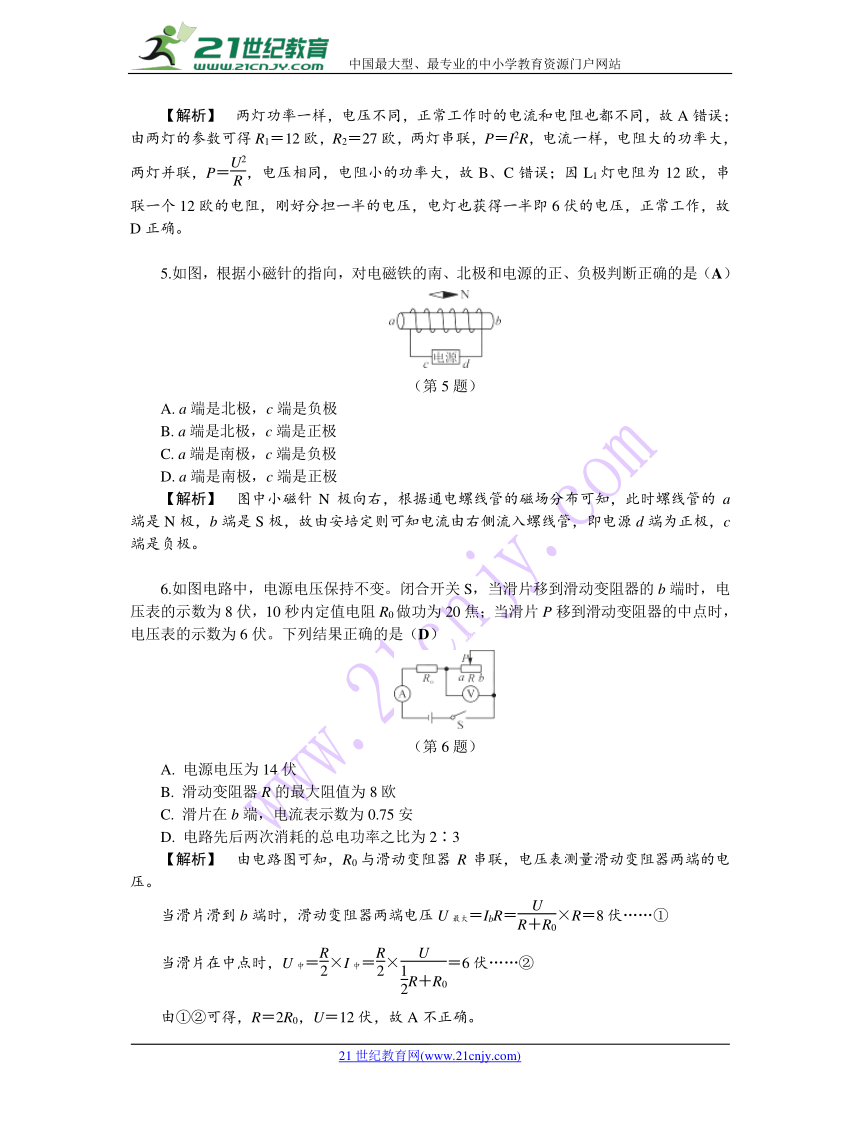

【解析】 两灯功率一样,电压不同,正常工作时的电流和电阻也都不同,故A错误;由两灯的参数可得R1=12欧,R2=27欧,两灯串联,P=I2R,电流一样,电阻大的功率大,两灯并联,P=,电压相同,电阻小的功率大,故B、C错误;因L1灯电阻为12欧,串联一个12欧的电阻,刚好分担一半的电压,电灯也获得一半即6伏的电压,正常工作,故D正确。21世纪教育网版权所有
5.如图,根据小磁针的指向,对电磁铁的南、北极和电源的正、负极判断正确的是(A)
(第5题)
A. a端是北极,c端是负极
B. a端是北极,c端是正极
C. a端是南极,c端是负极
D. a端是南极,c端是正极
【解析】 图中小磁针N极向右,根据通电螺线管的磁场分布可知,此时螺线管的a端是N极,b端是S极,故由安培定则可知电流由右侧流入螺线管,即电源d端为正极,c端是负极。【来源:21·世纪·教育·网】
6.如图电路中,电源电压保持不变。闭合开关S,当滑片移到滑动变阻器的b端时,电压表的示数为8伏,10秒内定值电阻R0做功为20焦;当滑片P移到滑动变阻器的中点时,电压表的示数为6伏。下列结果正确的是(D)21*cnjy*com
(第6题)
A. 电源电压为14伏
B. 滑动变阻器R的最大阻值为8欧
C. 滑片在b端,电流表示数为0.75安
D. 电路先后两次消耗的总电功率之比为2∶3
【解析】 由电路图可知,R0与滑动变阻器R串联,电压表测量滑动变阻器两端的电压。
当滑片滑到b端时,滑动变阻器两端电压U最大=IbR=×R=8伏……①
当滑片在中点时,U中=×I中=×=6伏……②
由①②可得,R=2R0,U=12伏,故A不正确。

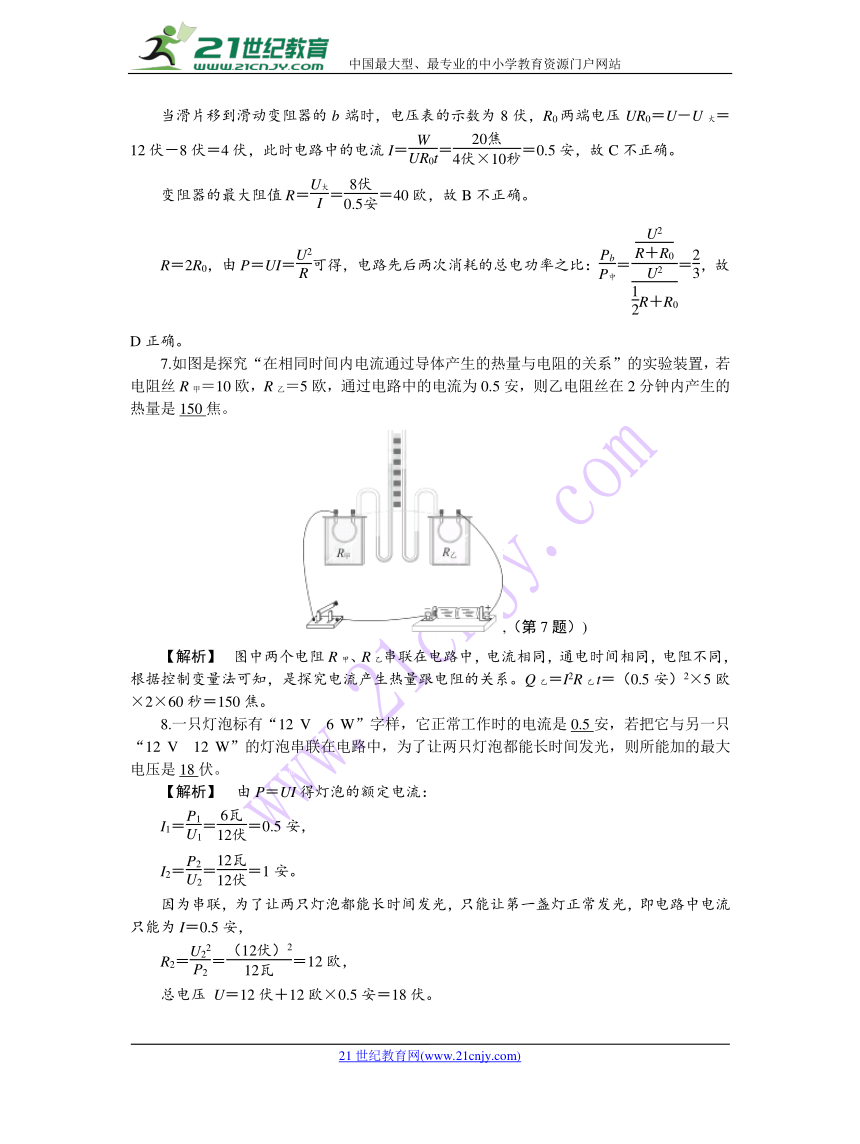

当滑片移到滑动变阻器的b端时,电压表的示数为8伏,R0两端电压UR0=U-U大=12伏-8伏=4伏,此时电路中的电流I===0.5安,故C不正确。
变阻器的最大阻值R===40欧,故B不正确。
R=2R0,由P=UI=可得,电路先后两次消耗的总电功率之比:==,故D正确。
7.如图是探究“在相同时间内电流通过导体产生的热量与电阻的关系”的实验装置,若电阻丝R甲=10欧,R乙=5欧,通过电路中的电流为0.5安,则乙电阻丝在2分钟内产生的热量是150焦。21教育网
,(第7题))
【解析】 图中两个电阻R甲、R乙串联在电路中,电流相同,通电时间相同,电阻不同,根据控制变量法可知,是探究电流产生热量跟电阻的关系。Q乙=I2R乙t=(0.5安)2×5欧×2×60秒=150焦。21·cn·jy·com
8.一只灯泡标有“12 V 6 W”字样,它正常工作时的电流是0.5安,若把它与另一只“12 V 12 W”的灯泡串联在电路中,为了让两只灯泡都能长时间发光,则所能加的最大电压是18伏。www.21-cn-jy.com
【解析】 由P=UI得灯泡的额定电流:
I1===0.5安,
I2===1安。
因为串联,为了让两只灯泡都能长时间发光,只能让第一盏灯正常发光,即电路中电流只能为I=0.5安,
R2===12欧,
总电压 U=12伏+12欧×0.5安=18伏。
9.如图是小金研究电动机转动是否对小灯泡的亮度有影响的电路图,开始小金先抓住转轴合上开关,观察小灯泡的亮度,接着放开转轴让电动机转动,继续观察小灯泡亮度的变化。已知小灯泡的电阻为R,电动机线圈电阻为r,电源电压为U。【来源:21cnj*y.co*m】
(第9题)
(1)在电动机未转动时,t时间内电流在电路中产生的热量为t(填写表达式)。
(2)在电动机转动时,电流所做的功大于(填“大于”“等于”或“小于”)电流在电路中产生的热量。
(3)小金判断电动机转动后小灯泡会更亮,你认为小金的判断正确吗?并根据学过的知识予以解释。
【解析】 (1)在电动机未转动时,该电路为两个电阻串联的纯电阻电路,则此时电路中的电流I=,Q=W=UIt=Ut=t。2-1-c-n-j-y
(2)在电动机转动时,电流所做的功主要有两个用途:一个是转化为电动机的机械能,另一个是转化为灯泡和电动机的内能。故电流做功大于电流在电路中产生的热量。
(3)小金的判断是错误的。电动机转动后,电动机会消耗一部分能量,使得电功转化为内能减小,故灯泡的亮度会变暗。【出处:21教育名师】
10.测定额定电压是2.5伏小灯泡额定功率的实验,电路如图甲,电源电压为4伏。
,(第10题))
(1)闭合开关,电压表指针如图乙,此时小灯泡两端电压是0.5伏。
(2)图丙是根据实验记录数据画出的小灯泡UI曲线。由图可知,小灯泡的额定功率是0.5瓦,小灯泡的电阻随两端电压的增大而增大。【版权所有:21教育】
(3)在某次调节中,滑动变阻器接入电路的阻值减小了ΔR1,小灯泡电阻变化了ΔR2,则ΔR1>(填“>”“=”或“<”)ΔR2,并说明理由:根据图像可知当滑动变阻器电阻变小时,灯泡两端电压增大,电流也增大,故电路总电阻变小;根据R=R滑+R灯,只有当R滑的减小量大于R灯的增加量时,电路总电阻才会变小。21cnjy.com
【解析】 (1)根据图乙电压表接入量程为0~3伏,读数为0.5伏。
(2)根据图像当U=2.5伏时,I=0.2安,根据P=UI=2.5伏×0.2安=0.5瓦。通过图像可以看出电压增大电阻变大。21教育名师原创作品
(3)根据图像可知当滑动变阻器电阻变小时,灯泡两端电压增大,电流也增大,故电路总电阻变小;根据R=R滑+R灯,只有当R滑的减小量大于R灯的增加量时,电路总电阻才会变小。21*cnjy*com
11.如图甲是一则公益广告,浓浓的孝心渗透着社会主义核心价值观。小明给爷爷网购了一台电热足浴盆,其铭牌部分参数如图乙。
,(第11题))
(1)他为爷爷往足浴盆里加入初温为22 ℃的水,使之达到最大允许注水量,开始正常加热,控制面板如图丙,当温度达到显示温度时,完成加热。求此过程中水所吸收的热量。[c水=4.2×103焦/(千克·℃)]
(2)此次加热过程耗时10分钟,求此过程足浴盆的电热效率。
(3)求此次加热时足浴盆的工作电流和加热电阻阻值。(精确到0.1)
(4)加热后,爷爷换成300瓦挡位,泡脚20分钟,问此次加热和泡脚总共消耗多少电能?
【解析】 (1)水吸收的热量Q=cm(t-t0)=
4.2×103焦/(千克·℃)×5千克×(42 ℃-22 ℃)=
4.2×105焦。
(2)由图丙指示灯可知,加热时足浴盆的功率P=800瓦,则足浴盆加热10分钟消耗电能W=Pt=800瓦×10×60秒=4.8×105焦,
足浴盆的电热效率η=×100%=×100%=87.5%。
(3)此次加热时足浴盆的功率P=800瓦,
工作电流I==≈3.6安,
加热电阻的阻值R===60.5欧。
(4)加热后,爷爷换成300瓦挡位,泡脚20分钟,则泡脚时足浴盆消耗的电能W′=P′t′=300瓦×20×60秒=3.6×105焦,
加热和泡脚消耗的总电能W总=W+W′=4.8×105焦+3.6×105焦=8.4×105焦。
12.某兴趣小组设计了如图甲的汽车转向指示灯电路模型。接通相应指示灯后,该指示灯会亮、暗(微弱发光)交替闪烁发光。电路中电源电压恒为6伏,指示灯规格为“6 V 3 W”,R0为定值电阻,电磁铁线圈及衔铁的阻值忽略不计。
甲乙
(第12题)
(1)若让左转、右转指示灯同时工作,转向开关应与触点3和4(填“1和2”“2和3”“3和4”或“4和5”)接通。21·世纪*教育网
(2)当转向开关与触点“2和3”接通时,右转指示灯两端实际电压变化规律如图乙。已知当右转指示灯微弱发光时,其两端实际电压为Ux,消耗的实际功率为额定功率的。求:
①右转指示灯闪烁交替工作30秒消耗的电能。
②定值电阻R0的阻值。(指示灯的电阻不变)
【解析】 (1)要使指示灯同时工作,说明电路同时接通,故应与图中触点3和4接通。
(2)由图乙可得,右转向指示灯交替工作一个周期为1.5秒,正常工作周期为0.5秒,微弱发光周期为1秒;指示灯正常工作时,触点A、B接触,R0被短路,指示灯微弱发光时,触点A、B断开,指示灯与R0串联。
①由图乙可知,在右转指示灯闪烁交替工作30秒内,指示灯正常发光t=10秒,微弱发光t′=20秒,W=PLt+P′Lt′=3瓦×10秒+瓦×20秒=32.4焦。
②当指示灯正常发光时:
IL===0.5安,
RL===12欧。
当指示灯微弱发光时:
P′L=U′LI′L=,
U′L===1.2伏,
I0=I′L===0.1安,
R0===48欧。
