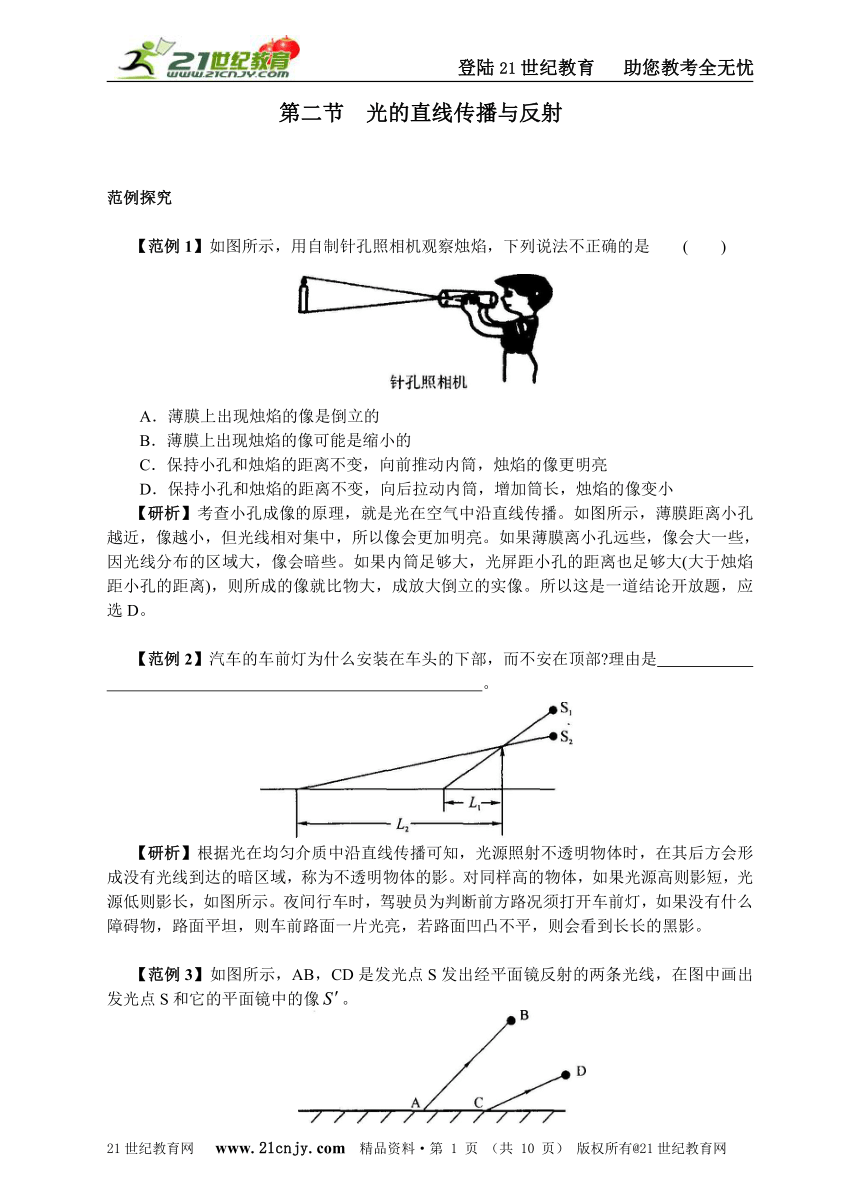

第二节 光的直线传播与反射
范例探究
【范例1】如图所示，用自制针孔照相机观察烛焰，下列说法不正确的是 ( )
A．薄膜上出现烛焰的像是倒立的
B．薄膜上出现烛焰的像可能是缩小的
C．保持小孔和烛焰的距离不变，向前推动内筒，烛焰的像更明亮
D．保持小孔和烛焰的距离不变，向后拉动内筒，增加筒长，烛焰的像变小
【研析】考查小孔成像的原理，就是光在空气中沿直线传播。如图所示，薄膜距离小孔越近，像越小，但光线相对集中，所以像会更加明亮。如果薄膜离小孔远些，像会大一些，因光线分布的区域大，像会暗些。如果内筒足够大，光屏距小孔的距离也足够大(大于烛焰距小孔的距离)，则所成的像就比物大，成放大倒立的实像。所以这是一道结论开放题，应选D。
【范例2】汽车的车前灯为什么安装在车头的下部，而不安在顶部 理由是
。
【研析】根据光在均匀介质中沿直线传播可知，光源照射不透明物体时，在其后方会形成没有光线到达的暗区域，称为不透明物体的影。对同样高的物体，如果光源高则影短，光源低则影长，如图所示。夜间行车时，驾驶员为判断前方路况须打开车前灯，如果没有什么障碍物，路面平坦，则车前路面一片光亮，若路面凹凸不平，则会看到长长的黑影。
【范例3】如图所示，AB，CD是发光点S发出经平面镜反射的两条光线，在图中画出发光点S和它的平面镜中的像。
【研析】可利用光的反射定律来解答，也可利用平面镜成像规律来解答，属于策略开放题。
方法一：如图甲所示，根据平面镜成像特点作图，先把两条反射光线AB，CD反向延长相交于点，则点即是光源S的虚像，然后根据像和物的大小相等，像和物到镜面的距离相等，即可得到光源S的位置。
方法二：如图乙所示，根据光的反射定律，先作过入射点A，C的法线AN，，然后根据反射角等于入射角作出入射光线，两条入射光线的交点即为光源S的位置，再根据平面镜成像特点作出像。
达标训练
1．(金华中考题)下列事例中属于光的反射现象的是 ( )
A．湖岸边的树在平静的水面形成倒影
B．阳光下，茂密树林的地面有许多小圆形光斑
C．夜晚，路灯下看到自己的影子
D．斜插入水中的筷子，在水中的部分看起来向上弯折
2．(南京中考题)如图所示，一束光线射向平面镜，那么这束光线的入射角和反射角的大小分别为 ( )
A．40°，40° B．40°，50°
C．50°，40° D．50°，50°
3．(山西中考题)某同学从远处走向一面穿衣镜，他在镜中像的大小及像和人之间的距离正确的是 ( )
A．像大小不变，像和人之间的距离变小
B．像变大，像和人之间的距离变大
C．像变大，像和人之间的距离变小
D．像大小不变，像和人之间的距离不变
4．(舟山中考题)下列光学现象与规律不相对应的是 ( )
A．立竿见影——光的直线传播
B．岸上物在水中形成倒影一光的反射
C．河底看起来变浅一一光的折射
D．戴上近视眼镜看清物体——光的反射
5．(黄冈中考题)下列设备中主要利用平面镜来工作的是 ( )
A．潜望镜 B．显微镜
C．照相机 D．电影机
6．(丽水中考题)排纵队时，如果后一位同学只能看到前一位同学的后脑勺，就表示队伍排直了，这主要是因为 ( )
A．光速极大 B．光沿直线传播
C．光的反射 D．光的折射
7．(北京中考题)下列四种现象，由于光的直线传播造成的是 ( )
8．(杭州中考题)利用平面镜可以 ( )
A．成缩小的像 B．改变光的传播方向
C．成倒立的虚像 D．成正立的实像

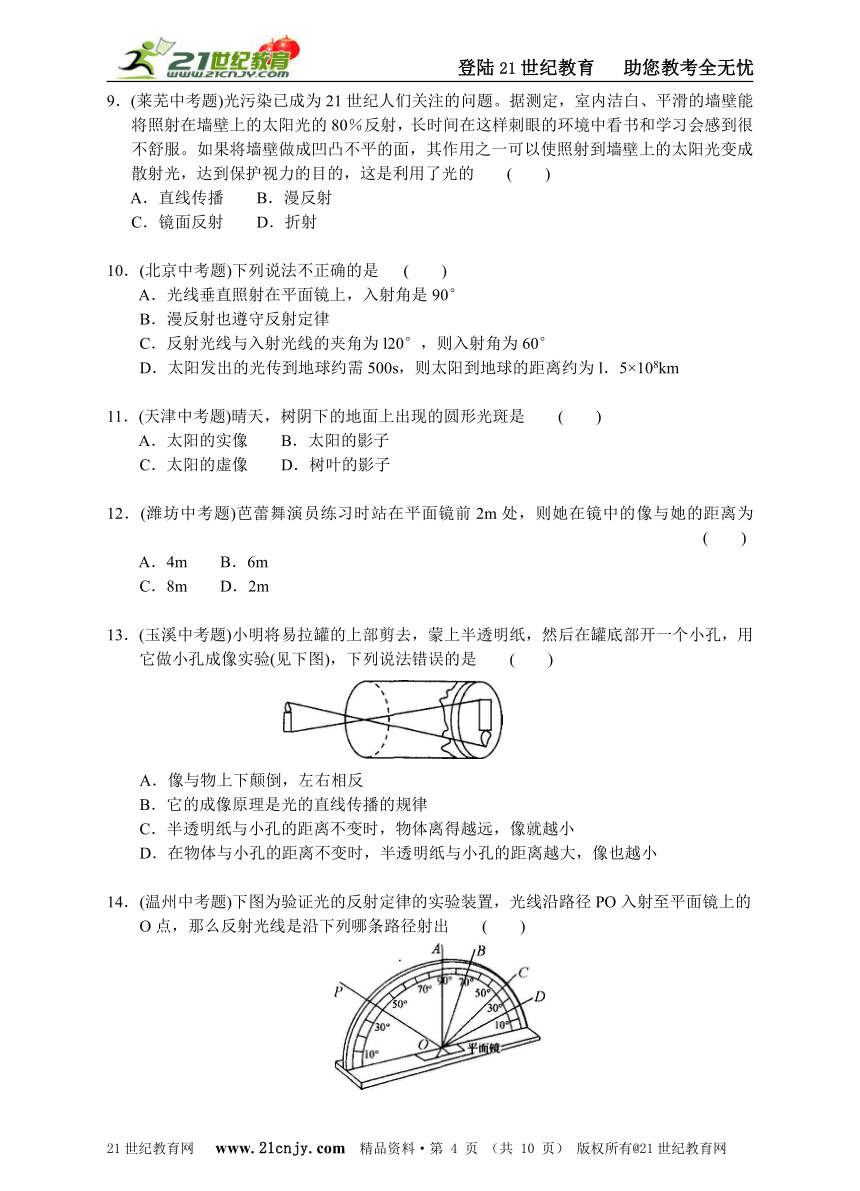

9．(莱芜中考题)光污染已成为21世纪人们关注的问题。据测定，室内洁白、平滑的墙壁能将照射在墙壁上的太阳光的80％反射，长时间在这样刺眼的环境中看书和学习会感到很不舒服。如果将墙壁做成凹凸不平的面，其作用之一可以使照射到墙壁上的太阳光变成散射光，达到保护视力的目的，这是利用了光的 ( )
A．直线传播 B．漫反射
C．镜面反射 D．折射
10．(北京中考题)下列说法不正确的是 ( )
A．光线垂直照射在平面镜上，入射角是90°
B．漫反射也遵守反射定律
C．反射光线与入射光线的夹角为l20°，则入射角为60°
D．太阳发出的光传到地球约需500s，则太阳到地球的距离约为l．5×108km
11．(天津中考题)晴天，树阴下的地面上出现的圆形光斑是 ( )
A．太阳的实像 B．太阳的影子
C．太阳的虚像 D．树叶的影子
12．(潍坊中考题)芭蕾舞演员练习时站在平面镜前2m处，则她在镜中的像与她的距离为 ( )
A．4m B．6m
C．8m D．2m
13．(玉溪中考题)小明将易拉罐的上部剪去，蒙上半透明纸，然后在罐底部开一个小孔，用它做小孔成像实验(见下图)，下列说法错误的是 ( )
A．像与物上下颠倒，左右相反
B．它的成像原理是光的直线传播的规律
C．半透明纸与小孔的距离不变时，物体离得越远，像就越小
D．在物体与小孔的距离不变时，半透明纸与小孔的距离越大，像也越小
14．(温州中考题)下图为验证光的反射定律的实验装置，光线沿路径PO入射至平面镜上的O点，那么反射光线是沿下列哪条路径射出 ( )
A．OA B．OB
C．OC D．OD

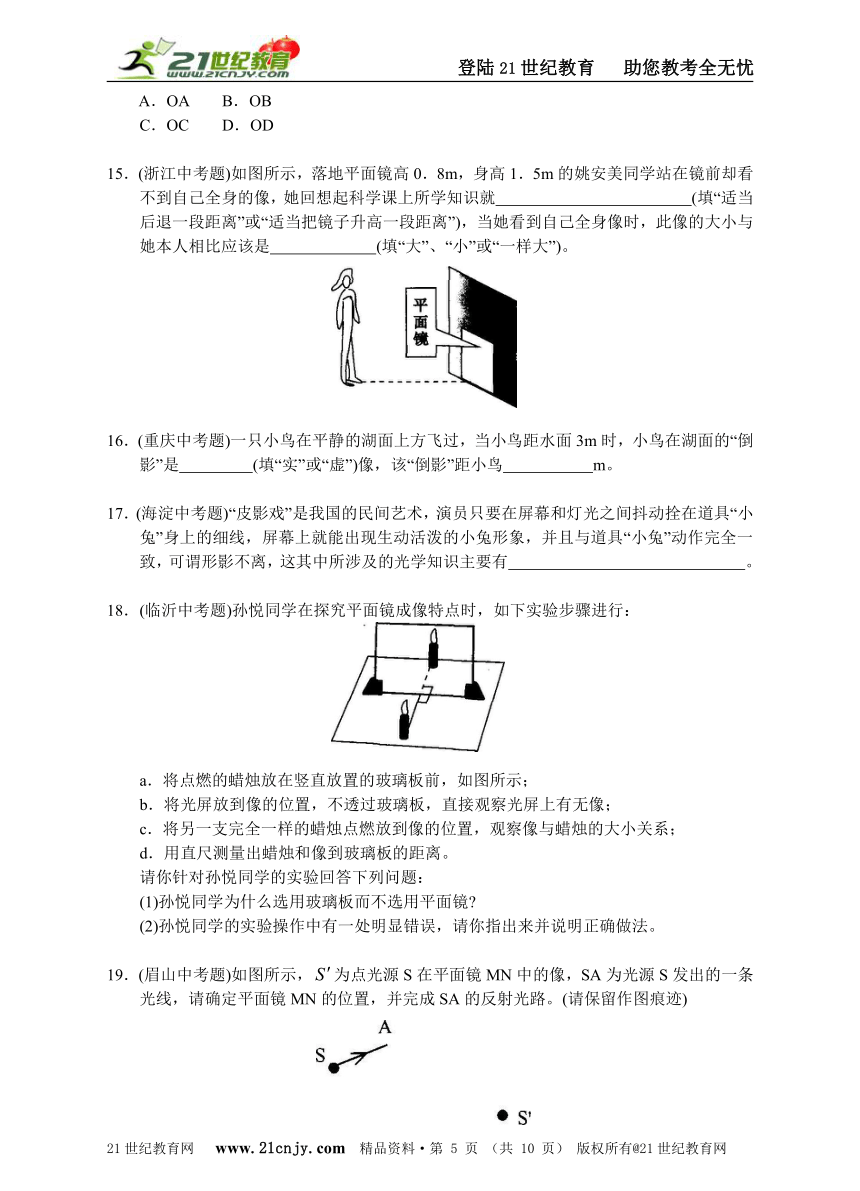

15．(浙江中考题)如图所示，落地平面镜高0．8m，身高1．5m的姚安美同学站在镜前却看不到自己全身的像，她回想起科学课上所学知识就 (填“适当后退一段距离”或“适当把镜子升高一段距离”)，当她看到自己全身像时，此像的大小与她本人相比应该是 (填“大”、“小”或“一样大”)。
16．(重庆中考题)一只小鸟在平静的湖面上方飞过，当小鸟距水面3m时，小鸟在湖面的“倒影”是 (填“实”或“虚”)像，该“倒影”距小鸟 m。
17．(海淀中考题)“皮影戏”是我国的民间艺术，演员只要在屏幕和灯光之间抖动拴在道具“小兔”身上的细线，屏幕上就能出现生动活泼的小兔形象，并且与道具“小兔”动作完全一致，可谓形影不离，这其中所涉及的光学知识主要有 。
18．(临沂中考题)孙悦同学在探究平面镜成像特点时，如下实验步骤进行：
a．将点燃的蜡烛放在竖直放置的玻璃板前，如图所示；
b．将光屏放到像的位置，不透过玻璃板，直接观察光屏上有无像；
c．将另一支完全一样的蜡烛点燃放到像的位置，观察像与蜡烛的大小关系；
d．用直尺测量出蜡烛和像到玻璃板的距离。
请你针对孙悦同学的实验回答下列问题：
(1)孙悦同学为什么选用玻璃板而不选用平面镜
(2)孙悦同学的实验操作中有一处明显错误，请你指出来并说明正确做法。
19．(眉山中考题)如图所示，为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请确定平面镜MN的位置，并完成SA的反射光路。(请保留作图痕迹)
冲刺重高
1．(南通中考题)下列叙述中的“影”，属于光的反射现象的是 ( )
A．立竿见“影” B．毕业合“影”
C．湖光倒“影” D．形“影”不离
2．(宿迁中考题)下列四幅图中，可以说明镜面反射的图是 ( )
3．(南昌中考题)下列有关光的现象，正确的说法是 ( )
A．阳光下，微风吹拂的河面，波光粼粼，是光的反射现象
B．汽车在夜间行驶时，应打开驾驶室里的电灯
C．人在照镜子时，总是靠近镜子去看，其原因是靠近时，平面镜所成的像会变大
D．在暗室里，为了能从镜子中看清自己的脸部，应把手电筒正对镜子照射
4．(海淀中考题)光明是人们所需要的，但有时光也会损害人的视觉和身心健康，成为光污染。下列现象会造成光污染的是 ( )
A．汽车车窗玻璃上贴防晒膜
B．城市建筑大面积安装玻璃幕墙
C．晚上学习时用护眼台灯
D．用塑料薄膜建造温室大棚
5．(乐山中考题)如图所示，在开凿大山隧道时，工程师们常常用激光束引导掘进机，使掘进机沿直线前进，保证隧道方向不出偏差。这主要利用了 ( )
A．光的直线传播 B．光的曲线传播
C．光的反射 D．光的折射
6．(绍兴中考题)下面方框中的四个图象，其中一个是福娃在竖直放置的平面镜中的像，你认为应当是 ( )
7．(苏州中考题)在研究平面镜成像特点的实验中，在竖起的玻璃板前后各放一支蜡烛，对着玻璃板既可看到前面蜡烛在玻璃板后所成的像，同时又可看到放在玻璃板后的“蜡烛”。下列说法正确的是 ( )
A．两者都是光的反射形成的像
B．两者都是光的折射形成的像
C．前者是光的折射形成的像，后者是光的反射形成的像
D．前者是光的反射形成的像，后者是光的折射形成的像
8．(桂林中考题)南宋著名诗人辛弃疾的诗句“溪边照影行，天在清溪底。天上有行云，人在云里行。”中所描写的“天在清溪底”和“人在云里行”两种情景，是光的 ( )
A．反射现象
B．折射现象
C．反射现象和折射现象
D．折射现象和反射现象
9．(广东中考题)如图所示，甲、乙两人分别站立于一面墙的两边，若要在墙上开一个窗使两人彼此都能看到对方的全身，则所需的最小窗的位置应为 ( )
A．ae B．ad
C．bc D．bd
\
10．(菏泽中考题)2005年春节晚会上，一群聋哑姑娘用精美绝伦的舞蹈把我国佛文化中的“千手观音”演绎得淋漓尽致(见下图)。下列说法错误的是 ( )
A．观众看不见邰丽华(领舞者)身后站着的其他舞蹈者，这是因为光沿直线传播的缘故
B．台下所有观众都能看到那震撼人心的“千手”，是因为光漫反射的缘故
C．台下的观众能从动听脱俗的音乐中分辨出不同乐器发出的声音，依据的是不同乐器发声的“音色”不同
D．舞台上云雾缭绕，是固态二氧化碳融化时吸热，导致空气中的水蒸气遇冷液化产生的效果
11．(台州中考题)光学实验课时，小叶用激光灯对着光滑的大理石地面照射，无意中发现对面粗糙的墙壁上会出现一个明亮的光斑，而光滑地面上的光斑很暗，对此现象解释较合理的是 ( )
A．地面吸收了所有的光
B．墙壁对光发生漫反射
C．地面对光发生漫反射
D．墙壁对光发生镜面反射
12．(南通中考题)下列各成语所反映的情景中，能用光的反射知识解释的是 ( )
A．凿壁偷光 B．一叶障目
C．镜花水月 D．形影相随
13．(丽水中考题)下图是我市荣获“联合国教科文组织亚太地区文化遗产保护卓越奖”的庆元后坑木拱廊桥，其在水中形成的“倒影”是由于 ( )
A．光的折射 B．光的反射
C．光的直线传播 D．光的漫反射
14．(金华中考题)“猴子捞月”的寓言故事说的是猴子看到井中有个月亮，以为月亮掉进井里了，于是设法把它捞上来。以下说法正确的是 ( )
A．水中的月亮比天上的月亮小
B．水中出现月亮属于光的反射现象
C．水中的月亮是天上月亮的实像
D．天上月亮到水面距离比水中月亮到水面距离大
15．(武汉中考题)把微小变化放大以利于观察，这是科学学习中一种重要的方法。下图是一种显示微小形变的装置，在桌子上放两个平面镜M和N，让一束光依次被这两个平面镜反射，最后射到刻度尺L上形成一个光点，试在图中画出光束K行进的光路图并确定刻度尺上光点的位置P。若在两镜之间桌面用力F下压，M、N将向中间倾斜，由于M、N之间的距离较大，光点会在刻度尺上从P点移动到点，把桌面的形变显示出来，则的位置比P (填“高”或“低”)。
16．(河南中考题)利用潜望镜可以在水下观察
到水面上的物体，请你在图中的直角管中
画上两个平面镜，构成一个简易潜望镜，
并画出人眼能看到岸上景物时光传播的路径。
17．(武汉中考题)如图所示，B为隧道中的一堵墙，墙的左侧有一激光器(图中未画出)，它发出一束激光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线。
答案
第二节 光的直线传播与反射
二、达标训练
1．A 2．D 3．A 4．D 5．A 6．B 7．C 8．B 9．B l0．A 11．A l2．A l3．D l4．C 15．适当后退一段距离；一样大 16．虚像；6 17．光的直线传播和光的反射 l8．(1)平面镜不透明，无法确定像的位置(2)c中将另一支蜡烛点燃是错误的，应该为不点燃 l9．如图
三、冲刺重高
1．C 2．B 3．A 4．B 5．A 6．B 7．D 8．A 9．D l0．D 11．B l2．C l3．B l4．B 15．低
16．如图
17．如图
