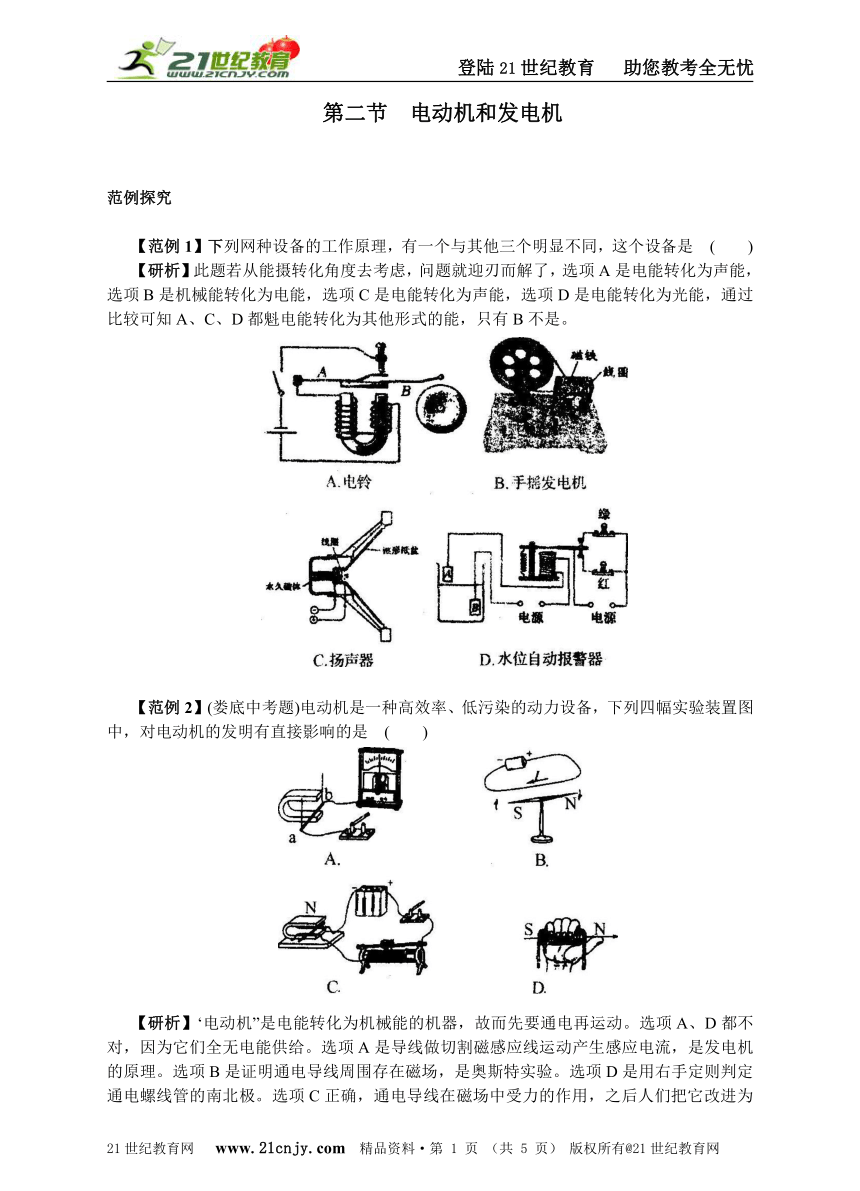

第二节 电动机和发电机
范例探究
【范例1】下列网种设备的工作原理，有一个与其他三个明显不同，这个设备是 ( )
【研析】此题若从能摄转化角度去考虑，问题就迎刃而解了，选项A是电能转化为声能，选项B是机械能转化为电能，选项C是电能转化为声能，选项D是电能转化为光能，通过比较可知A、C、D都魁电能转化为其他形式的能，只有B不是。
【范例2】(娄底中考题)电动机是一种高效率、低污染的动力设备，下列四幅实验装置图中，对电动机的发明有直接影响的是 ( )
【研析】‘电动机”是电能转化为机械能的机器，故而先要通电再运动。选项A、D都不对，因为它们全无电能供给。选项A是导线做切割磁感应线运动产生感应电流，是发电机的原理。选项B是证明通电导线周围存在磁场，是奥斯特实验。选项D是用右手定则判定通电螺线管的南北极。选项C正确，通电导线在磁场中受力的作用，之后人们把它改进为通电．线圈在磁场中转动，就成了电动机，所以它对电动机的发明有直接影响。

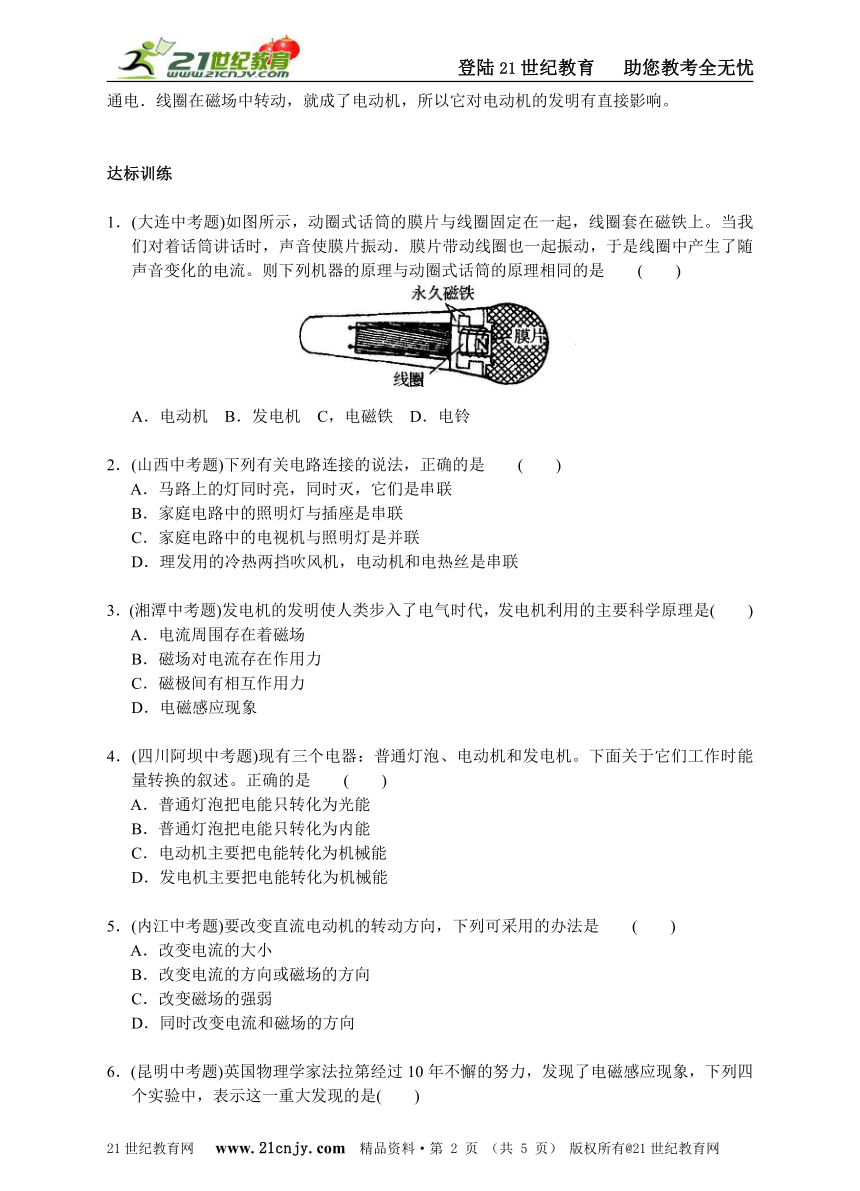

达标训练
1．(大连中考题)如图所示，动圈式话筒的膜片与线圈固定在一起，线圈套在磁铁上。当我们对着话筒讲话时，声音使膜片振动．膜片带动线圈也一起振动，于是线圈中产生了随声音变化的电流。则下列机器的原理与动圈式话筒的原理相同的是 ( )
A．电动机 B．发电机 C，电磁铁 D．电铃
2．(山西中考题)下列有关电路连接的说法，正确的是 ( )
A．马路上的灯同时亮，同时灭，它们是串联
B．家庭电路中的照明灯与插座是串联
C．家庭电路中的电视机与照明灯是并联
D．理发用的冷热两挡吹风机，电动机和电热丝是串联
3．(湘潭中考题)发电机的发明使人类步入了电气时代，发电机利用的主要科学原理是( )
A．电流周围存在着磁场
B．磁场对电流存在作用力
C．磁极间有相互作用力
D．电磁感应现象
4．(四川阿坝中考题)现有三个电器：普通灯泡、电动机和发电机。下面关于它们工作时能量转换的叙述。正确的是 ( )
A．普通灯泡把电能只转化为光能
B．普通灯泡把电能只转化为内能
C．电动机主要把电能转化为机械能
D．发电机主要把电能转化为机械能
5．(内江中考题)要改变直流电动机的转动方向，下列可采用的办法是 ( )
A．改变电流的大小
B．改变电流的方向或磁场的方向
C．改变磁场的强弱
D．同时改变电流和磁场的方向
6．(昆明中考题)英国物理学家法拉第经过10年不懈的努力，发现了电磁感应现象，下列四个实验中，表示这一重大发现的是( )
7．(江西中考题)为纪念发现“磁生电”现象的物理学家 而发行了一枚邮票，该发现导致了世界上第一台 机的发明，从而把人类社会带进了电气化时代。
8．(内江中考题)交流发电机是根据 现象的原理制造的，它所产生的感应电流的方向与线圈的转动方向和 的方向有关。
9．(长沙中考题)下列电与磁的实验图中表示发电机工作原理的是 ( )
冲刺重高
1．(杭州中考题)在安装直流电动机模型的实验中，小杰同学按照科学教材的要求安装了一台如下图所示的直流电动机模型。安装完毕，闭合开关后，线圈顺时针方向转动，则能使线圈逆时针方向转动的做法是 ( )
A．减小一节电池
B．把电源和磁铁的两极同时对调
C．增加一节电池
D．把电源两极对调
2．(武汉中考题)下列关于电磁现象的说法，正确的是 ( )
A．发电机工作时，将机械能转化为电能
B．玩具电动车的电动机是利用电磁感应现象工作的
C．闭合电路的部分导体在磁场中运动时，一定产生感应电流
D．通电导体在磁场中受力方向只与电流的方向有关
3．(湖州中考题)下列装置中，利用电磁感应现象制成的是 ( )
A．发电机 B．电动机
C．电铃 D．电饭煲
4．(宁波中考题)将小电动机与小灯泡按如图所示的电路连接，在小电动机转轴上绕线，然后用力拉线，使电动机转动。在电动机转动过程中，小灯泡发光，该现象中 ( )
①电产生了磁，使电动机转动②磁产生了电，使小灯泡发光③电动机是电源④转速越快，灯泡越亮
A．①②③ B．①③④
C．①②④ D．②③④
5．(南宁中考题)电动机是利用通电导体在磁场中 的原理制成的。如图所示，在做“让线圈转起来”的实验中，将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，其作用与直流电动机中 的作用相同。
6．(广东中考题)小明等同学利用身边的器材进行实验探究，他们先把铁钉套上薄塑料吸管，然后在薄塑料吸管上缠绕细铁丝做成螺线管，将这个装置固定在支架上(见下图)。
(1)在下列物理现象中，可以利用图示的实验装置进行探究的是 (填序号)；
A．通电导线在磁场中受到力的作用
B．电磁感应
C．电生磁
D．磁生电
(2)图示的实验装置可以探究插有铁芯的通电螺线管的磁性强弱与 的关系；
(3)实验中小明将开关闭合后发现铁钉不能吸引大头针，他们将变阻器滑片P从a端移向b端，电流表读数逐渐变大，但还是不能吸引大头针，检查发现缠绕铁心的线圈匝数已足够多，那么产生这种现象的一个可能的原因是 。
答案
第二节 电动机和发电机
二、达标训练
1．D 2．C 3．D 4．A 5．B 6．C 7．法拉第；发电 8．电磁感应；磁场 9．A
三、冲刺重高
1．D 2．A 3．D 4．D 5．受力；换向器 6．(1)C(2)电流大小(3)细铁丝无绝缘，线匝间短路或细铁丝碰到铁钉的两端或钉子不是钢铁材料做的
