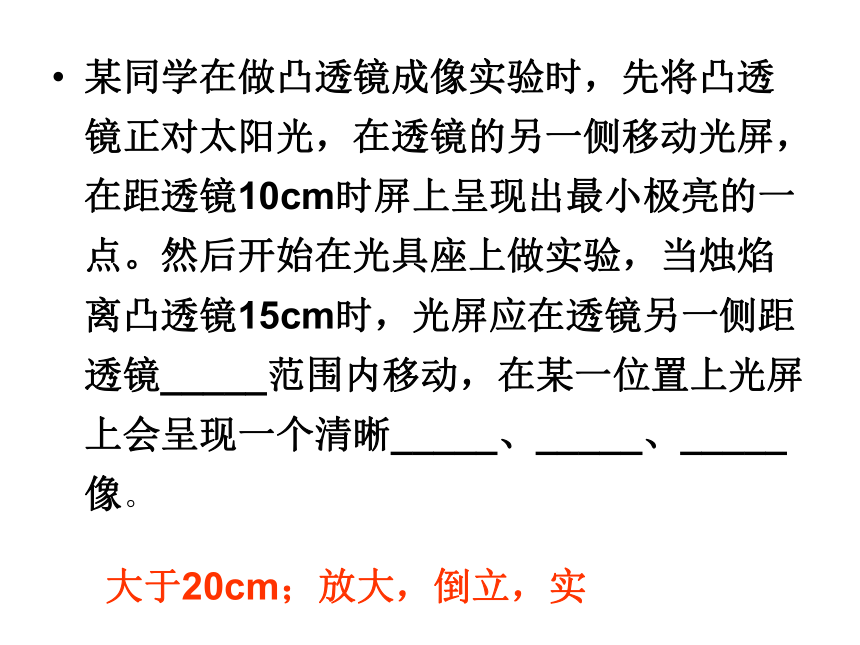

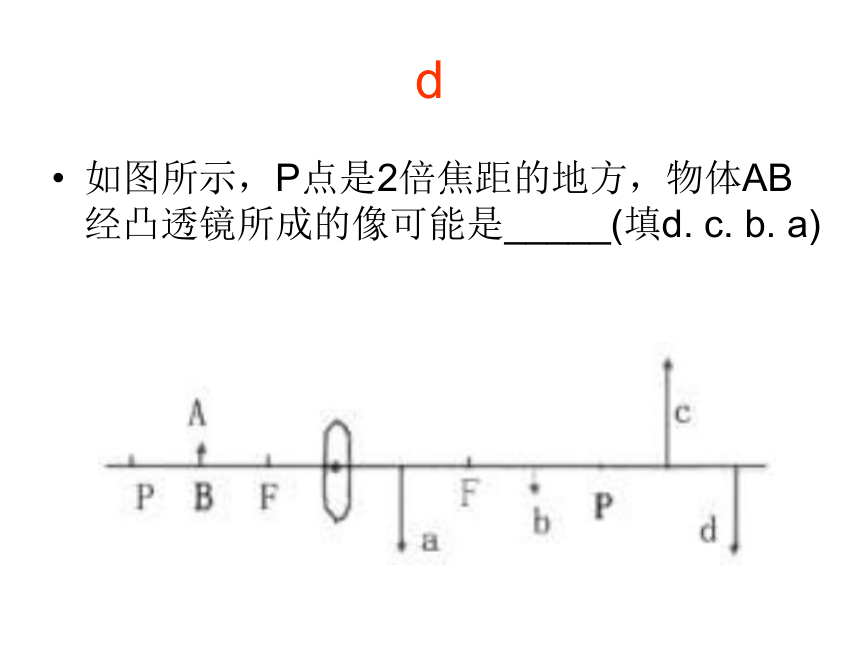

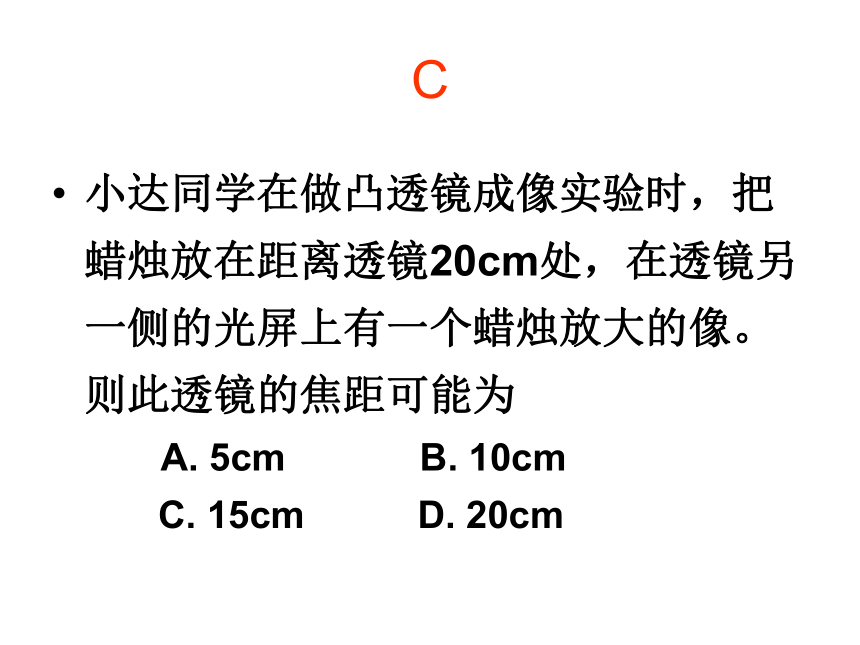

课件17张PPT。练习凸透镜成像练习d如图所示,P点是2倍焦距的地方,物体AB经凸透镜所成的像可能是_____(填d. c. b. a) 某同学在做凸透镜成像实验时,先将凸透镜正对太阳光,在透镜的另一侧移动光屏,在距透镜10cm时屏上呈现出最小极亮的一点。然后开始在光具座上做实验,当烛焰离凸透镜15cm时,光屏应在透镜另一侧距透镜_____范围内移动,在某一位置上光屏上会呈现一个清晰_____、_____、_____像。大于20cm;放大,倒立,实C小达同学在做凸透镜成像实验时,把蜡烛放在距离透镜20cm处,在透镜另一侧的光屏上有一个蜡烛放大的像。则此透镜的焦距可能为 A. 5cm B. 10cm

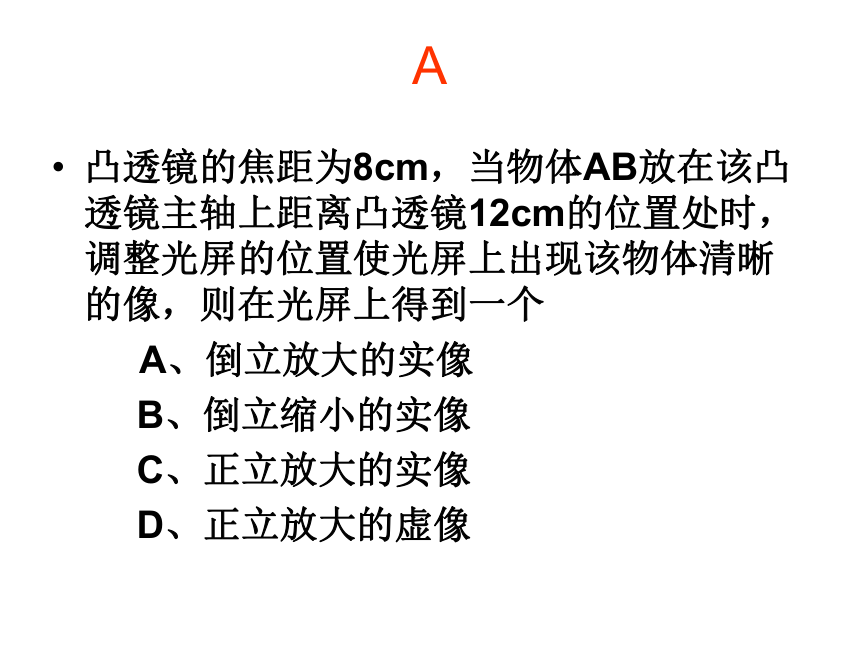

C. 15cm D. 20cm A凸透镜的焦距为8cm,当物体AB放在该凸透镜主轴上距离凸透镜12cm的位置处时,调整光屏的位置使光屏上出现该物体清晰的像,则在光屏上得到一个
A、倒立放大的实像
B、倒立缩小的实像
C、正立放大的实像

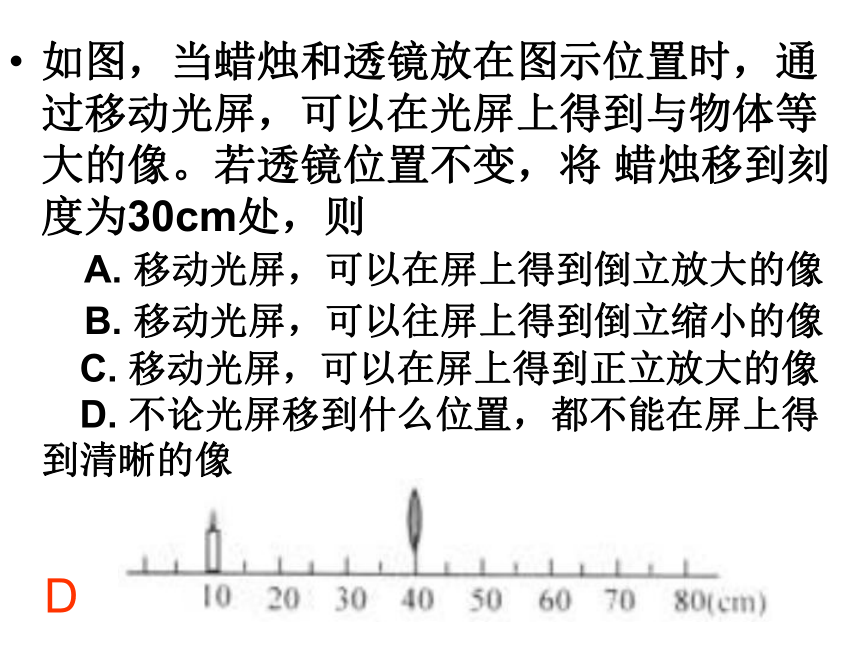

D、正立放大的虚像如图,当蜡烛和透镜放在图示位置时,通过移动光屏,可以在光屏上得到与物体等大的像。若透镜位置不变,将 蜡烛移到刻度为30cm处,则 A. 移动光屏,可以在屏上得到倒立放大的像 B. 移动光屏,可以往屏上得到倒立缩小的像 C. 移动光屏,可以在屏上得到正立放大的像 D. 不论光屏移到什么位置,都不能在屏上得到清晰的像D物体放在凸透镜的二倍焦距之外,其应用于( );
物体放在凸透镜一二倍焦距之间,其应用于( );
物体放在凸透镜一倍焦距之内,其应用于( )。照相机投影仪放大镜伞兵从飞机上跳下,下方正好有个湖,在下落过程中伞兵在水中的像会 ( )
A、变大 B、变小
C、不变 D、消失 C入射光线与平面镜为30°时, 反射角是( )
A、30° B、60°
C、90° D、120° B入射光线与平面镜为30°时, 反射光线与入射光线的夹角是( )
A、30° B、60°
C、90° D、120° D某同学在观看平静的湖水里慢慢游动的鱼,同时他还看到湖面上映出的岸边的大楼,他看到的鱼和大楼是( )
A、大楼是实像,鱼是虚像 B、大楼是虚像,鱼是实像
C、大楼和鱼都是虚像 D、大楼和鱼都是实像C下列光路图中,哪个是错误的?( ) C如图所示,有束光线射入杯中,在杯底形成光斑,逐渐往杯中加水,光斑将( )
A、向左移动 B、向右移动
C、不动 D、无法确定 B当某同学以1米/秒的速度垂直走向镜面,则他相对于镜中像的速度是
( )
A、1米/秒 B、1.5米/秒
C、2米/秒 D、2.5米/秒C以下哪一个仪器上使用的光学元件与另外三个不是同一类型的( )
A、显微镜 B、放大镜
C、汽车观后镜 D、照相机镜头C当笔尖垂直接触到平面镜上,看到笔尖的像与笔尖相距3mm,则该平面镜的厚度是( )
A、3mm B、6mm
C、1.5mm D、4.5mmC
