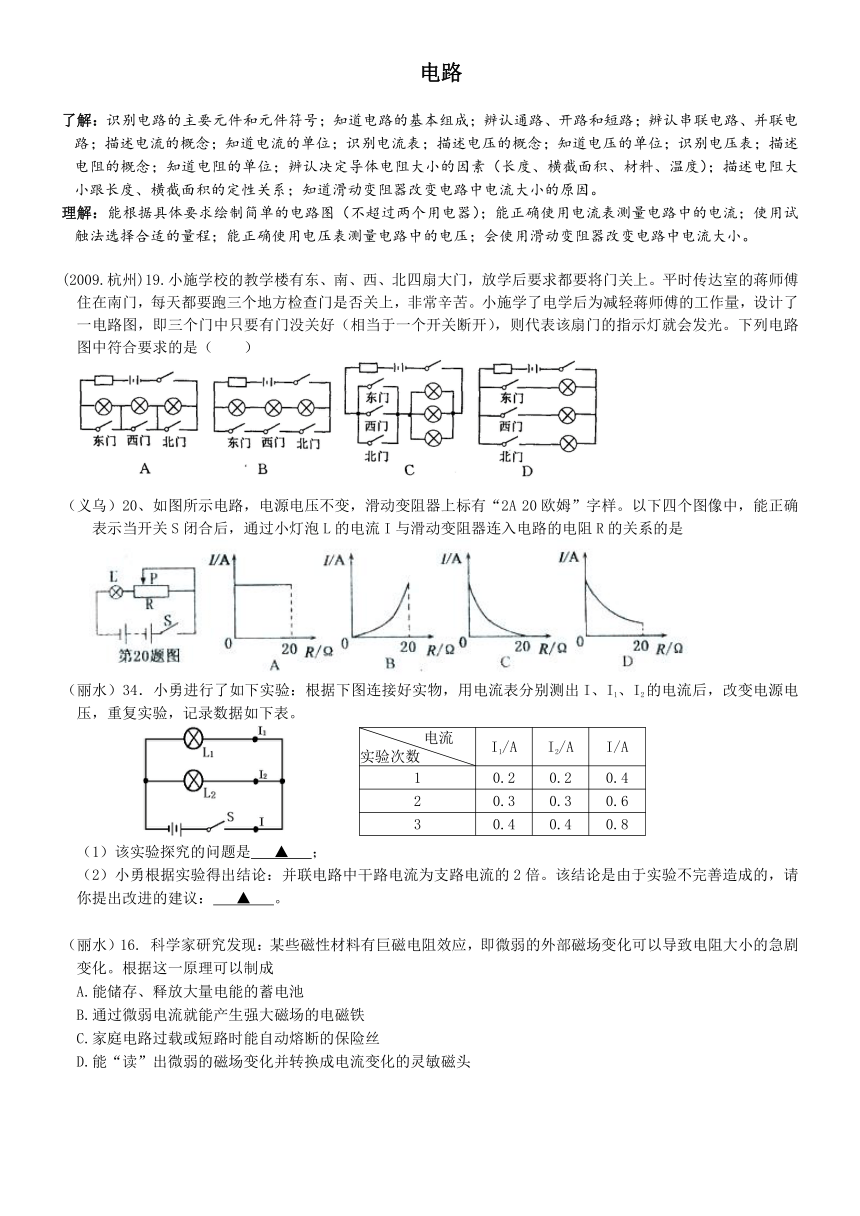

电路
了解：识别电路的主要元件和元件符号；知道电路的基本组成；辨认通路、开路和短路；辨认串联电路、并联电路；描述电流的概念；知道电流的单位；识别电流表；描述电压的概念；知道电压的单位；识别电压表；描述电阻的概念；知道电阻的单位；辨认决定导体电阻大小的因素（长度、横截面积、材料、温度）；描述电阻大小跟长度、横截面积的定性关系；知道滑动变阻器改变电路中电流大小的原因。
理解：能根据具体要求绘制简单的电路图（不超过两个用电器）；能正确使用电流表测量电路中的电流；使用试触法选择合适的量程；能正确使用电压表测量电路中的电压；会使用滑动变阻器改变电路中电流大小。
(2009.杭州)19.小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（ ）
（义乌）20、如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是
（丽水）34．小勇进行了如下实验：根据下图连接好实物，用电流表分别测出I、I1、I2的电流后，改变电源电压，重复实验，记录数据如下表。
电流实验次数 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.3 0.3 0.6
3 0.4 0.4 0.8
（1）该实验探究的问题是 ▲ ；
（2）小勇根据实验得出结论：并联电路中干路电流为支路电流的2倍。该结论是由于实验不完善造成的，请你提出改进的建议： ▲ 。
（丽水）16. 科学家研究发现：某些磁性材料有巨磁电阻效应，即微弱的外部磁场变化可以导致电阻大小的急剧变化。根据这一原理可以制成
A.能储存、释放大量电能的蓄电池
B.通过微弱电流就能产生强大磁场的电磁铁
C.家庭电路过载或短路时能自动熔断的保险丝
D.能“读”出微弱的磁场变化并转换成电流变化的灵敏磁头
(衢州)12．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。下列电路设计中符合要求的是
(衢州)34．影响导体电阻大小有多种因素。如图甲所示的实验是为了探究导体电阻大小与 ▲ 的关系。同学们查阅资料后知道某些导体的电阻还与磁场强弱有关(磁场强弱称为磁场强度，用符号B表示，其单位为特斯拉，用符号T表示)，电阻随磁场的增强而增大，利用这种关系可以测量磁场的强度。如图乙所示为室温下某磁敏电阻阻值R随磁场强度变化的曲线。
若实验室可提供以下器材：磁敏电阻、蹄形磁铁、电源、开关、导线、滑动变阻器、电压表、电流表(毫安为单位)。
实验次数 1 2 3
U/伏 O.45 O.91 1.5O
I/毫安 O.3 O.6 1.0
(1)现要测定如图丙所示蹄形磁铁两极间磁敏电阻R所在处的磁场强度，请在虚线框内画出实验电路图；
（2）某同学正确实验后，测得磁敏电阻R两端的电压与电流的数据如右。请利用表中数据计算该磁敏电阻R在此磁场电的阻值为 ▲ 欧，该处磁场强度大约为 ▲ 特斯拉；
(3)若要在上述实验后继续研究磁敏电阻大小与磁场方向的关系，则只要在原实验中改变 ▲ 即可。
(金华)26．近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将 ▲ (填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过 ▲ (填“大”或“小”)，酿成火灾。
7．(09宁波3分)下列与实物图一致的电路图是（ C ）

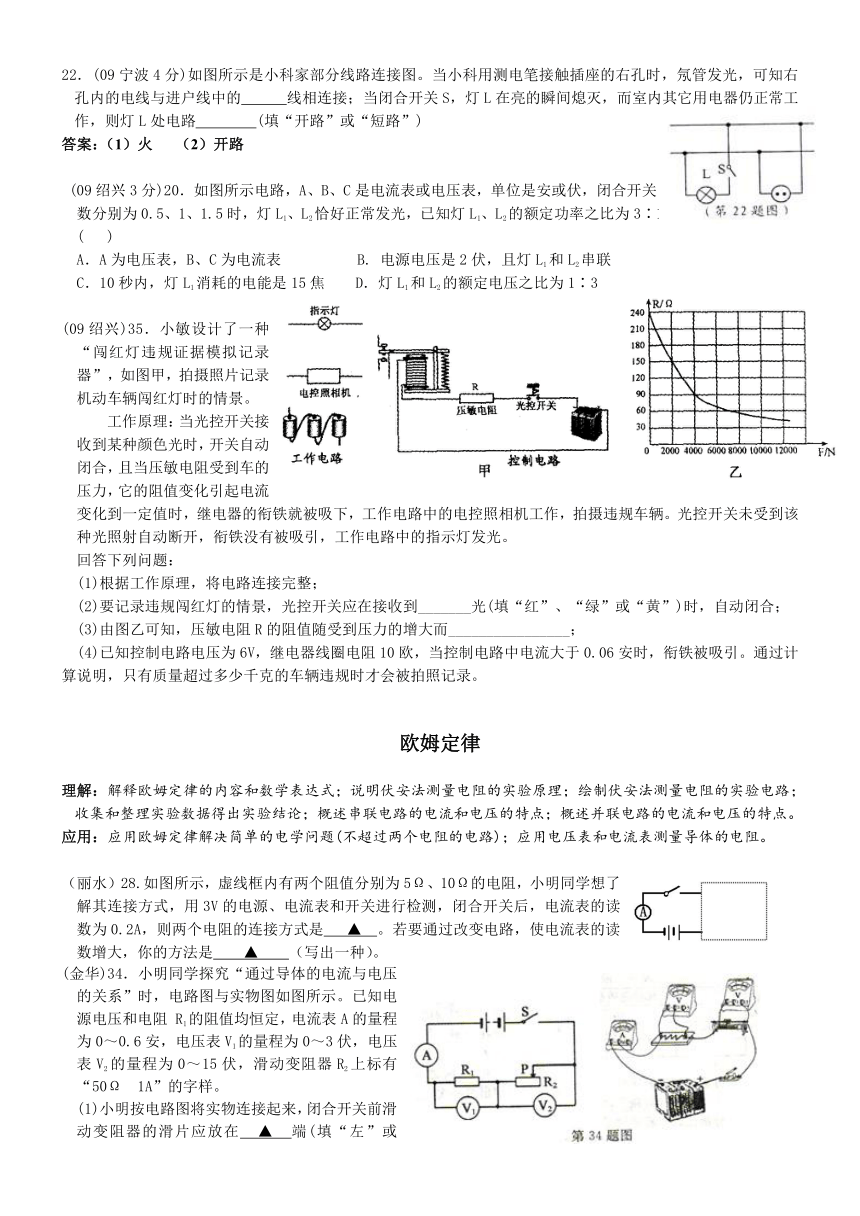

22．(09宁波4分)如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的 线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路 (填“开路”或“短路”)
答案：（1）火 （2）开路
(09绍兴3分)20．如图所示电路，A、B、C是电流表或电压表，单位是安或伏，闭合开关S，A、B、C三表的示数分别为0.5、1、1.5时，灯L1、L2恰好正常发光，已知灯L1、L2的额定功率之比为3∶1。下列说法正确的是( )
A．A为电压表，B、C为电流表 B. 电源电压是2伏，且灯L1和L2串联
C．10秒内，灯L1消耗的电能是15焦 D．灯L1和L2的额定电压之比为1∶3
(09绍兴)35．小敏设计了一种“闯红灯违规证据模拟记录器”，如图甲，拍摄照片记录机动车辆闯红灯时的情景。
工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆。光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。
回答下列问题：
(1)根据工作原理，将电路连接完整；
(2)要记录违规闯红灯的情景，光控开关应在接收到_______光(填“红”、“绿”或“黄”)时，自动闭合；
(3)由图乙可知，压敏电阻R的阻值随受到压力的增大而________________；
(4)已知控制电路电压为6V，继电器线圈电阻10欧，当控制电路中电流大于0.06安时，衔铁被吸引。通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录。
欧姆定律
理解：解释欧姆定律的内容和数学表达式；说明伏安法测量电阻的实验原理；绘制伏安法测量电阻的实验电路；收集和整理实验数据得出实验结论；概述串联电路的电流和电压的特点；概述并联电路的电流和电压的特点。
应用：应用欧姆定律解决简单的电学问题(不超过两个电阻的电路)；应用电压表和电流表测量导体的电阻。
（丽水）28.如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，用3V的电源、电流表和开关进行检测，闭合开关后，电流表的读数为0.2A，则两个电阻的连接方式是 ▲ 。若要通过改变电路，使电流表的读数增大，你的方法是 ▲ （写出一种）。
(金华)34．小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示。已知电源电压和电阻 R1的阻值均恒定，电流表A的量程为0～0.6安，电压表V1的量程为0～3伏，电压表V2的量程为0～15伏，滑动变阻器R2上标有“50Ω 1A”的字样。

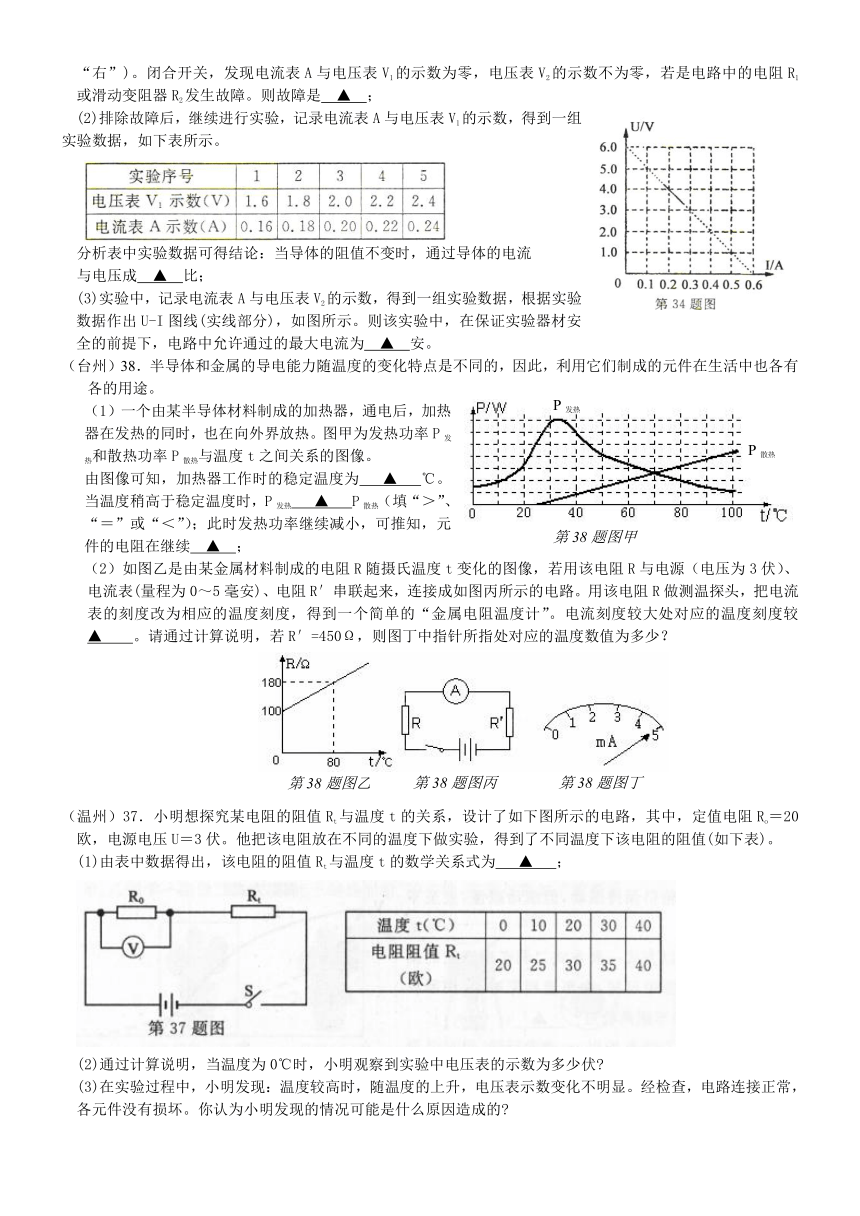

(1)小明按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在 ▲ 端(填“左”或“右”)。闭合开关，发现电流表A与电压表V1的示数为零，电压表V2的示数不为零，若是电路中的电阻R1或滑动变阻器R2发生故障。则故障是 ▲ ；
(2)排除故障后，继续进行实验，记录电流表A与电压表V1的示数，得到一组实验数据，如下表所示。
分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流
与电压成 ▲ 比；
(3)实验中，记录电流表A与电压表V2的示数，得到一组实验数据，根据实验数据作出U-I图线(实线部分)，如图所示。则该实验中，在保证实验器材安全的前提下，电路中允许通过的最大电流为 ▲ 安。
（台州）38．半导体和金属的导电能力随温度的变化特点是不同的，因此，利用它们制成的元件在生活中也各有各的用途。
（1）一个由某半导体材料制成的加热器，通电后，加热器在发热的同时，也在向外界放热。图甲为发热功率P发热和散热功率P散热与温度t之间关系的图像。
由图像可知，加热器工作时的稳定温度为 ▲ ℃。当温度稍高于稳定温度时，P发热 ▲ P散热（填“＞”、“＝”或“＜”）；此时发热功率继续减小，可推知，元件的电阻在继续 ▲ ；
（2）如图乙是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻R与电源（电压为3伏）、电流表(量程为0～5毫安)、电阻R′串联起来，连接成如图丙所示的电路。用该电阻R做测温探头，把电流表的刻度改为相应的温度刻度，得到一个简单的“金属电阻温度计”。电流刻度较大处对应的温度刻度较 ▲ 。请通过计算说明，若R′=450Ω，则图丁中指针所指处对应的温度数值为多少？
（温州）37．小明想探究某电阻的阻值Rt与温度t的关系，设计了如下图所示的电路，其中，定值电阻Ro＝20欧，电源电压U＝3伏。他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值(如下表)。
(1)由表中数据得出，该电阻的阻值Rt与温度t的数学关系式为 ▲ ；
(2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少伏
(3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。经检查，电路连接正常，各元件没有损坏。你认为小明发现的情况可能是什么原因造成的

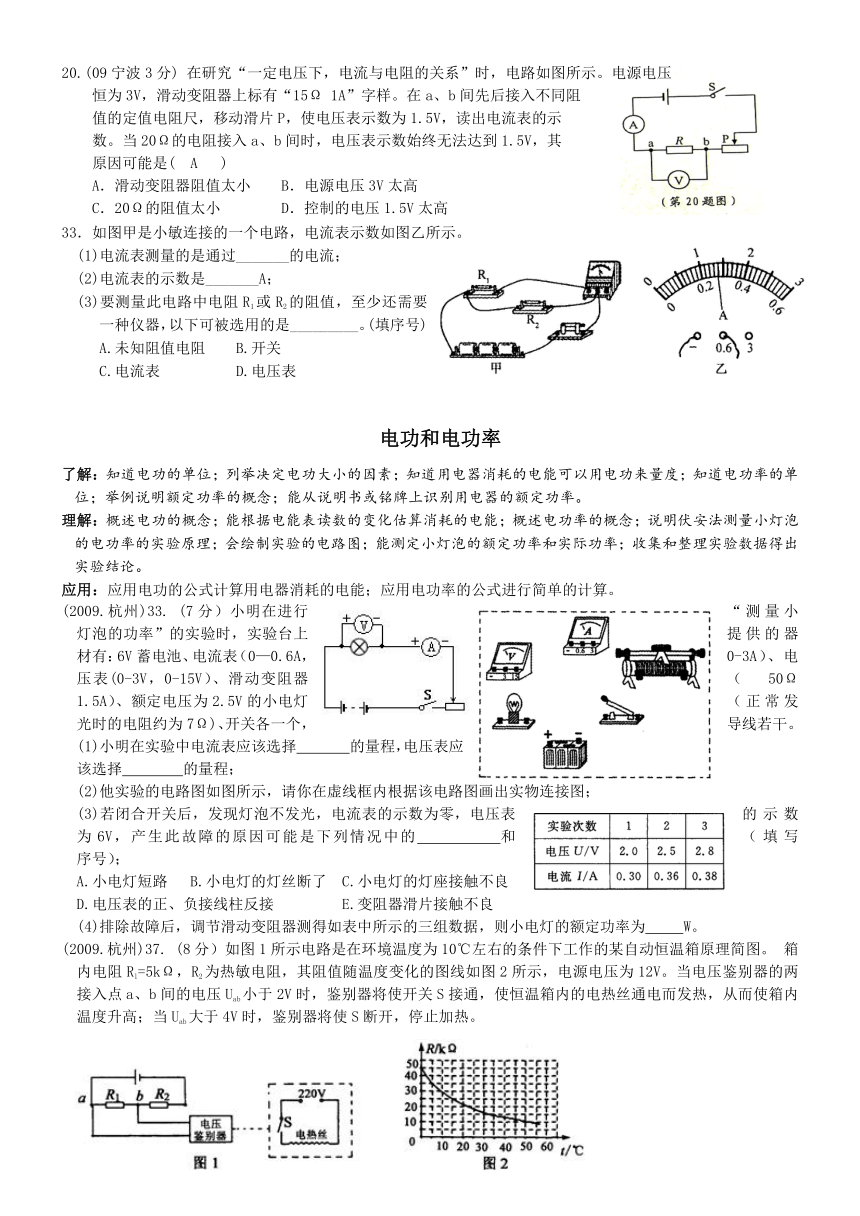

20.(09宁波3分) 在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压
恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻
值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示
数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其
原因可能是( A )
A．滑动变阻器阻值太小 B．电源电压3V太高
C．20Ω的阻值太小 D．控制的电压1.5V太高
33．如图甲是小敏连接的一个电路，电流表示数如图乙所示。
(1)电流表测量的是通过_______的电流；
(2)电流表的示数是_______A；
(3)要测量此电路中电阻R1或R2的阻值，至少还需要一种仪器，以下可被选用的是_________。(填序号)
A.未知阻值电阻 B.开关
C.电流表 D.电压表
电功和电功率
了解：知道电功的单位；列举决定电功大小的因素；知道用电器消耗的电能可以用电功来量度；知道电功率的单位；举例说明额定功率的概念；能从说明书或铭牌上识别用电器的额定功率。
理解：概述电功的概念；能根据电能表读数的变化估算消耗的电能；概述电功率的概念；说明伏安法测量小灯泡的电功率的实验原理；会绘制实验的电路图；能测定小灯泡的额定功率和实际功率；收集和整理实验数据得出实验结论。
应用：应用电功的公式计算用电器消耗的电能；应用电功率的公式进行简单的计算。
(2009.杭州)33. (7分）小明在进行“测量小灯泡的功率”的实验时，实验台上提供的器材有：6V蓄电池、电流表（0—0.6A，0-3A）、电压表(0-3V，0-15V）、滑动变阻器（50Ω 1.5A）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω)、开关各一个，导线若干。
(1)小明在实验中电流表应该选择 的量程，电压表应
该选择 的量程；
(2)他实验的电路图如图所示，请你在虚线框内根据该电路图画出实物连接图；
(3)若闭合开关后，发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的 和 （填写序号）；
A.小电灯短路 B.小电灯的灯丝断了 C.小电灯的灯座接触不良
D.电压表的正、负接线柱反接 E.变阻器滑片接触不良
(4)排除故障后，调节滑动变阻器测得如表中所示的三组数据，则小电灯的额定功率为 W。
(2009.杭州)37. (8分）如图1所示电路是在环境温度为10℃左右的条件下工作的某自动恒温箱原理简图。 箱内电阻Rl=5kΩ，R2为热敏电阻，其阻值随温度变化的图线如图2所示，电源电压为12V。当电压鉴别器的两接入点a、b间的电压Uab小于2V时，鉴别器将使开关S接通，使恒温箱内的电热丝通电而发热，从而使箱内温度升高；当Uab大于4V时，鉴别器将使S断开，停止加热。
(1)从图2中读出环境温度为15℃时的热敏电阻R2为 kΩ；
(2)通过计算判定该恒温箱内的温度将保持在怎样的范围？
(3)若想使此恒温箱内的温度变化范围在第(2)问的基础上降低一些，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施？
（丽水）25. 如图是一顶太阳能风扇凉帽，凉帽的顶部装有一块太阳能电池板，帽沿 装有一个小型电风扇。电池板在太阳光的照射下，将 ▲ 能转化为电能，驱动电风扇工作。电风扇工作时的电压为1.2V，电流为0.05A，若电风扇正常工作了l小时，电流做功为 ▲ J。
（丽水）36. 小明家住农村，他家的厕所离房子有一段距离，家人夜里上厕所都要带上手电筒，很不方便，若灯整夜亮着又很浪费电。他利用所学的知识对厕所的照明电路进行适当改装，将“220V 40W”的灯泡、阻值为3190Ω的电阻和开关S、S1连成如图所示的电路。天黑后，S处于闭合状态，当无人入厕时，开关S1断开，此时灯较暗，但能起到指示作用；当有人入厕时，闭合开关S1，灯泡正常发光，起到照明作用。
（1）当S、S1都闭合时，电阻R处于 ▲ 状态（填“短路”、“断路”或“通路”）；
（2）当灯起指示作用时，通过电阻R的电流是多少安？
（3）通过计算说明无人入厕时和有人入厕时，电路消耗的功率哪个大？
(金华)38．如图所示的电饭煲，内部有两条电阻丝，每条电阻丝的阻值都为110欧(电阻丝的阻值恒定不变)。电饭煲的额定功率从大到小有高、中、低三档，额定电压是220伏。把电饭煲接在220伏的电源上，求：
(1)把电饭煲的额定功率打到中档时，内部是一条电阻丝接入电路，通过它的电流多大
(2)把电饭煲的额定功率打到低档时，内部是两条电阻丝串联接入电路，电饭堡的电功率多大
（义乌）38、有一种电源暗箱，内有一电源与一定值电阻串联，如图1所示。某同学为了测定电源暗箱内电阻Ro的阻值，设计了如图2所示的电路，在确认链接正确后，进行实验
（1）在闭合开关前，还需完成的操作是▲
（2）调节滑动变阻器滑片，当电压表的示数为10伏时，电流表的示数为1安，计算此时滑动变阻器上消耗的功率为多大？
（3）再次调节滑动变阻器滑片，当电压表的示数位5伏时，电流表的示数为2A，则可知电源暗箱中的电阻Ro的阻值为▲ 欧姆。
(衢州)29．杭州市政府把治理大气污染作为09年的一项重要工作，杭州的大气污染物中，主要是 ▲ (选填“可吸入颗粒物”、“一氧化碳”或“二氧化硫”)污染，使得大气的透光能力减弱，不容易看到清晰的星空。而安吉的天荒坪大气污染少，天文社的同学能够看到清晰的星空。天荒坪有抽水蓄能电站，担任电网调峰填谷、紧急备用等任务。如果电站将100吨水从下水库抽到600米高的上水库，则至少需要 ▲ 焦电能(g取1O牛／千克)；电站年发电量约30亿千瓦时，年抽水所用电能约40亿千瓦时，此电站抽水蓄能再发电过程中能量的利用率是 ▲ ；电站的上水库大坝整圈长约2.4千米，某同学沿大坝跑一圈需10分钟，则该同学跑步的平均速度为 ▲ 米／秒。
(衢州)37．“在跑步机上跑步锻炼，又能为干家务活的妈妈带来一片光明”，这样的好事你干吗 据报道：美国一家公司成功改造跑步机，利用跑步机发电，在跑步机上跑步半小时，可以供给一只节能灯泡工作2.5小时。
(1)若跑步机供给一只额定电220伏、额定功率5瓦的节能灯正常工作2.5小时，则通过灯丝的电流是多少安 跑步机产生的电能至少有多少千瓦时
(2)人在跑步机上跑步一段时间后，会出大量的汗，为及时补充因大量出汗而过多排出的无机盐，应适当补充一些 ▲ ；
A．纯净水 B．淡盐水 C．葡萄糖溶液 D．维生素
(3)人在跑步过程中，会感觉越来越热，但在人体脑干中的 ▲ 的调节下，可以通过汗液蒸发等方式散热，以维持人体体温相对恒定。
（台州）30. 在“测定额定电压为2.5伏小灯泡功率”的实验中。
（1）右图中电路连接尚未完成，E应与滑动变阻器的 ▲ 接线柱相连接，F接线柱应与电压表上标有 ▲ 的接线柱相连；
（2）调节滑动变阻器的滑片，当小灯泡正常发光时电流表的示数为0.3安，则小灯泡的额定功率是 ▲ 瓦；
（3）小柯在实验中有下列操作：①读出电流表的示数；②移动变阻器滑片到阻值最大的位置上，再闭合开关；③断开开关，连接电路；④测量并记录数据，计算小灯泡的额定功率；⑤移动变阻器滑片，使电压表的示数为2.5伏。其合理的顺序为 ▲ ④。
（温州）20．闭合开关后，下图中的四个灯泡都正常发光，其中最亮的是
14．（09宁波3分）如图所示，R是磁敏电阻，它的阻值能随周围磁场的增强而增大。闭合 开关S，当磁敏电阻R周围的磁场增强时（ A ）
A．电流表示数变小 B．电压表示数变小
C．灯L变亮 D．电路总功率变大
36．（09宁波4分）发光二极管(LED)具有高亮度、低能耗等优点，将在我市推广使用。如图甲所示是LED的实物图和元件符号。把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，如图乙所示。
(1)闭合开关S，LED发光；断开S，改变电源的正负极后闭合S，LED却不发光，可见，LED具有
(填“单向”或“双向”)导电性；
(2)移动滑片P，测得电流表与电压表的示数变化关系如图丙所示。当该LED正常工作时，消耗的电功率多大 此时变阻器R′接入电路的阻值多大
答案：（1）单向 （2）0.06W 75Ω
(09绍兴 3分)7．要测量小敏同学上楼梯时的功率，不需要测量他的( )
A.质量 B.通过的楼梯高度 C.通过的路程 D.上楼梯所用的时间
(09绍兴)37．以车代步给人们带来便捷、舒适的同时，也带来了空气污染、道路拥挤等社会问题，需要我们去解决和管理。
(1)全班52位师生准备去离校10千米的市内德育基地参观。提出乘出租车(普通轿车)和公交车二种出行方法，请你从师生最小人均耗油量和人均占有路面面积的角度，通过计算说明选择公交车的优点。(人均占有路面面积＝车辆占有道路面积/载客人数，假设城市中两种车速度相同)
下表是某普通轿车和城市常见公交车的部分数据：
部分参数 普通轿车 公交车
车身质量(千克) 1350 10500
长/宽/高(毫米) 5000/1800/1480 11600/2500/3250
城市道路平均油耗(升/100千米) 8.5 28
标准载客数(座) 4 34
(2)汽车的尾气排放已成为城市空气污染的重要来源之一，请写出其中的一种污染物：__________。汽车最理想的清洁燃料是氢气，科学家发明了一种车用制氢装置，其原理是硼(B)和水在高温下反应，生成氢气和X，化学方程式是2B+6H2O高温2X+3H2。则X的化学式是_______________。
(3)我国研制的某款纯电动汽车，最大功率是27千瓦。电池充满电后行驶里程约200千米，能满足城市特定交通圈及上班族的基本需要。试计算：当电机工作电压为320伏，工作电流为30安时的功率为多大
(09嘉9分)38．5月20日是“中国学生营养日”，学生的膳食结构越来越受到学校、家庭和社会的重视。妈妈为了改善小红的早餐营养，买了一台全自动豆浆机，豆浆机的工作原理示意图和铭牌如下：
（1）计算豆浆机正常工作时的最大电流；
（2）豆浆机做一次豆浆，若电动机累计工作3分钟，电阻丝累计加热12分钟，则总共消耗多少电能
（3）豆浆中富含的 ▲ 是细胞生长及修补组织的主要原料，食用豆浆能为青少年提供生长发育所需的重要营养素。
简单的磁现象
了解：知道磁性的概念；描述磁体周围存在着磁场；能根据磁感线识别磁体的极性；描述通电直导线周围存在着磁场及磁场的分布规律；描述通电螺线管周围存在着磁场及磁场的分布规律通电螺线管；描述电磁感应现象；知道感应电流的方向跟磁场方向和导体运动方向有关；举例说明电磁知识在技术中的应用；列举电磁学发展史中的典型事例；列举在自然界或生命活动中的电现象。
理解：绘制条形磁体、蹄形磁体周围的磁感线；绘制通电直导线、通电螺线管周围的磁感线；说明产生感应电流的条件；说明电磁感应现象的发现对社会发展的作用；能根据具体要求绘制简单的电磁控制电路。
(2009.杭州)6.如图所示的四个演示实验中，能够说明发电机原理的是（ ）
（义乌）7、如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。
则可以判断图中A、B、C、D四个磁极依次是
A、N、S、N、N B、S、N、S、S
C、S、S、N、S D、N、N、S、N
（丽水）13. 如图是一款利用电磁悬浮技术制作的没有“地轴”的地球仪，其
原理是：将空心金属球（地球仪）放在通电的线圈上，电磁场在金
属球表面产生涡流，涡流与磁场作用形成磁力，从而实现地球仪的
悬空静止。地球仪悬空静止的原因是
A．只受到磁力的作用 B. 由于惯性的作用
C．没有受到力的作用 D. 磁力和重力相互平衡
(金华)9．小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。关于该实验，下列说法正确的是
A．电风扇发电的原理是电磁感应
B．电风扇发电的原理是通电导线在磁场中受到力的作用
C．电风扇发电过程是把电能转化为机械能
D．小灯泡发光是把光能转化为电能
(金华)5．经科学家研究发现：在某些细菌的细胞质中有一些磁生小体，它们相当于一个个微小磁针。实验证明：在只有地磁场而没有其它磁场作用时，小水滴中的一些细菌会持续不断地向北游动，并聚集在小水滴北面的边缘。实验中，若把这些细菌中的磁生小体看成小磁针，则它的N极指向
A．北 B．南 C．西 D．东
10．（09宁波3分）下列各图中，正确的是（ D ）
(09绍兴)2．3G手机通俗地说是指第三代手机。它能够利用3G无线通信网络处理图像、音乐、视频流等多种媒体形式，提供包括网页浏览等多种信息服务。3G网络传输信息是利用( )
A.微波 B.超声波 C.红外线 D.可见光
(09湖州 3分)8.下列装置中，利用电磁铁制成的是
A.指南针 B.电铃 C.白炽灯 D.光盘
电能的应用
了解：列举常用电器（如电灯、电扇、电热器、电吹风、电饭煲等）；描述家庭电路的组成；举例说明安全用电的常识。
理解：会使用测电笔辨别火线和零线。
应用：树立安全用电的意识。
(2009.杭州)17.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是 ( )
A.火线和零线短路 B.电灯L短路
C.电线AC段某处断路 D.电线BD段某处断路
（台州）1．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是
A．手机 B．手电筒 C．电视机 D．电视机遥控器
（义乌）13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素
A、使插头的造型更美观 B、插入插座中可更稳固
C、有利于识别火线和零线插脚 D、插入插座时，可确保用电器外壳先接地
（温州）16．下列四幅图中，符合安全用电的是
A. 在电线上晾衣服 B．湿手开灯 C. 手摸火线 D．用电器金属外壳接地
(09绍兴 3分)5. 下列做法中符合安全用电原则的是( )
(09湖州)25.某37英寸液晶电视机的铭牌上有“220V 200W”的字样，则该电视机正常工作1小时消耗
千瓦时的电能。
第12题图
P散热
P发热
第38题图甲
第38题图丁
第38题图乙
第38题图丙
A
B
C
D
E
F
第30题图

了解：识别电路的主要元件和元件符号；知道电路的基本组成；辨认通路、开路和短路；辨认串联电路、并联电路；描述电流的概念；知道电流的单位；识别电流表；描述电压的概念；知道电压的单位；识别电压表；描述电阻的概念；知道电阻的单位；辨认决定导体电阻大小的因素（长度、横截面积、材料、温度）；描述电阻大小跟长度、横截面积的定性关系；知道滑动变阻器改变电路中电流大小的原因。
理解：能根据具体要求绘制简单的电路图（不超过两个用电器）；能正确使用电流表测量电路中的电流；使用试触法选择合适的量程；能正确使用电压表测量电路中的电压；会使用滑动变阻器改变电路中电流大小。
(2009.杭州)19.小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（ ）
（义乌）20、如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是
（丽水）34．小勇进行了如下实验：根据下图连接好实物，用电流表分别测出I、I1、I2的电流后，改变电源电压，重复实验，记录数据如下表。
电流实验次数 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.3 0.3 0.6
3 0.4 0.4 0.8
（1）该实验探究的问题是 ▲ ；
（2）小勇根据实验得出结论：并联电路中干路电流为支路电流的2倍。该结论是由于实验不完善造成的，请你提出改进的建议： ▲ 。
（丽水）16. 科学家研究发现：某些磁性材料有巨磁电阻效应，即微弱的外部磁场变化可以导致电阻大小的急剧变化。根据这一原理可以制成
A.能储存、释放大量电能的蓄电池
B.通过微弱电流就能产生强大磁场的电磁铁
C.家庭电路过载或短路时能自动熔断的保险丝
D.能“读”出微弱的磁场变化并转换成电流变化的灵敏磁头
(衢州)12．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。下列电路设计中符合要求的是
(衢州)34．影响导体电阻大小有多种因素。如图甲所示的实验是为了探究导体电阻大小与 ▲ 的关系。同学们查阅资料后知道某些导体的电阻还与磁场强弱有关(磁场强弱称为磁场强度，用符号B表示，其单位为特斯拉，用符号T表示)，电阻随磁场的增强而增大，利用这种关系可以测量磁场的强度。如图乙所示为室温下某磁敏电阻阻值R随磁场强度变化的曲线。
若实验室可提供以下器材：磁敏电阻、蹄形磁铁、电源、开关、导线、滑动变阻器、电压表、电流表(毫安为单位)。
实验次数 1 2 3
U/伏 O.45 O.91 1.5O
I/毫安 O.3 O.6 1.0
(1)现要测定如图丙所示蹄形磁铁两极间磁敏电阻R所在处的磁场强度，请在虚线框内画出实验电路图；
（2）某同学正确实验后，测得磁敏电阻R两端的电压与电流的数据如右。请利用表中数据计算该磁敏电阻R在此磁场电的阻值为 ▲ 欧，该处磁场强度大约为 ▲ 特斯拉；
(3)若要在上述实验后继续研究磁敏电阻大小与磁场方向的关系，则只要在原实验中改变 ▲ 即可。
(金华)26．近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将 ▲ (填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过 ▲ (填“大”或“小”)，酿成火灾。
7．(09宁波3分)下列与实物图一致的电路图是（ C ）
22．(09宁波4分)如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的 线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路 (填“开路”或“短路”)
答案：（1）火 （2）开路
(09绍兴3分)20．如图所示电路，A、B、C是电流表或电压表，单位是安或伏，闭合开关S，A、B、C三表的示数分别为0.5、1、1.5时，灯L1、L2恰好正常发光，已知灯L1、L2的额定功率之比为3∶1。下列说法正确的是( )
A．A为电压表，B、C为电流表 B. 电源电压是2伏，且灯L1和L2串联
C．10秒内，灯L1消耗的电能是15焦 D．灯L1和L2的额定电压之比为1∶3
(09绍兴)35．小敏设计了一种“闯红灯违规证据模拟记录器”，如图甲，拍摄照片记录机动车辆闯红灯时的情景。
工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆。光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。
回答下列问题：
(1)根据工作原理，将电路连接完整；
(2)要记录违规闯红灯的情景，光控开关应在接收到_______光(填“红”、“绿”或“黄”)时，自动闭合；
(3)由图乙可知，压敏电阻R的阻值随受到压力的增大而________________；
(4)已知控制电路电压为6V，继电器线圈电阻10欧，当控制电路中电流大于0.06安时，衔铁被吸引。通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录。
欧姆定律
理解：解释欧姆定律的内容和数学表达式；说明伏安法测量电阻的实验原理；绘制伏安法测量电阻的实验电路；收集和整理实验数据得出实验结论；概述串联电路的电流和电压的特点；概述并联电路的电流和电压的特点。
应用：应用欧姆定律解决简单的电学问题(不超过两个电阻的电路)；应用电压表和电流表测量导体的电阻。
（丽水）28.如图所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，用3V的电源、电流表和开关进行检测，闭合开关后，电流表的读数为0.2A，则两个电阻的连接方式是 ▲ 。若要通过改变电路，使电流表的读数增大，你的方法是 ▲ （写出一种）。
(金华)34．小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示。已知电源电压和电阻 R1的阻值均恒定，电流表A的量程为0～0.6安，电压表V1的量程为0～3伏，电压表V2的量程为0～15伏，滑动变阻器R2上标有“50Ω 1A”的字样。
(1)小明按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在 ▲ 端(填“左”或“右”)。闭合开关，发现电流表A与电压表V1的示数为零，电压表V2的示数不为零，若是电路中的电阻R1或滑动变阻器R2发生故障。则故障是 ▲ ；
(2)排除故障后，继续进行实验，记录电流表A与电压表V1的示数，得到一组实验数据，如下表所示。
分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流
与电压成 ▲ 比；
(3)实验中，记录电流表A与电压表V2的示数，得到一组实验数据，根据实验数据作出U-I图线(实线部分)，如图所示。则该实验中，在保证实验器材安全的前提下，电路中允许通过的最大电流为 ▲ 安。
（台州）38．半导体和金属的导电能力随温度的变化特点是不同的，因此，利用它们制成的元件在生活中也各有各的用途。
（1）一个由某半导体材料制成的加热器，通电后，加热器在发热的同时，也在向外界放热。图甲为发热功率P发热和散热功率P散热与温度t之间关系的图像。
由图像可知，加热器工作时的稳定温度为 ▲ ℃。当温度稍高于稳定温度时，P发热 ▲ P散热（填“＞”、“＝”或“＜”）；此时发热功率继续减小，可推知，元件的电阻在继续 ▲ ；
（2）如图乙是由某金属材料制成的电阻R随摄氏温度t变化的图像，若用该电阻R与电源（电压为3伏）、电流表(量程为0～5毫安)、电阻R′串联起来，连接成如图丙所示的电路。用该电阻R做测温探头，把电流表的刻度改为相应的温度刻度，得到一个简单的“金属电阻温度计”。电流刻度较大处对应的温度刻度较 ▲ 。请通过计算说明，若R′=450Ω，则图丁中指针所指处对应的温度数值为多少？
（温州）37．小明想探究某电阻的阻值Rt与温度t的关系，设计了如下图所示的电路，其中，定值电阻Ro＝20欧，电源电压U＝3伏。他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值(如下表)。
(1)由表中数据得出，该电阻的阻值Rt与温度t的数学关系式为 ▲ ；
(2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少伏
(3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。经检查，电路连接正常，各元件没有损坏。你认为小明发现的情况可能是什么原因造成的
20.(09宁波3分) 在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压
恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻
值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示
数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其
原因可能是( A )
A．滑动变阻器阻值太小 B．电源电压3V太高
C．20Ω的阻值太小 D．控制的电压1.5V太高
33．如图甲是小敏连接的一个电路，电流表示数如图乙所示。
(1)电流表测量的是通过_______的电流；
(2)电流表的示数是_______A；
(3)要测量此电路中电阻R1或R2的阻值，至少还需要一种仪器，以下可被选用的是_________。(填序号)
A.未知阻值电阻 B.开关
C.电流表 D.电压表
电功和电功率
了解：知道电功的单位；列举决定电功大小的因素；知道用电器消耗的电能可以用电功来量度；知道电功率的单位；举例说明额定功率的概念；能从说明书或铭牌上识别用电器的额定功率。
理解：概述电功的概念；能根据电能表读数的变化估算消耗的电能；概述电功率的概念；说明伏安法测量小灯泡的电功率的实验原理；会绘制实验的电路图；能测定小灯泡的额定功率和实际功率；收集和整理实验数据得出实验结论。
应用：应用电功的公式计算用电器消耗的电能；应用电功率的公式进行简单的计算。
(2009.杭州)33. (7分）小明在进行“测量小灯泡的功率”的实验时，实验台上提供的器材有：6V蓄电池、电流表（0—0.6A，0-3A）、电压表(0-3V，0-15V）、滑动变阻器（50Ω 1.5A）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω)、开关各一个，导线若干。
(1)小明在实验中电流表应该选择 的量程，电压表应
该选择 的量程；
(2)他实验的电路图如图所示，请你在虚线框内根据该电路图画出实物连接图；
(3)若闭合开关后，发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的 和 （填写序号）；
A.小电灯短路 B.小电灯的灯丝断了 C.小电灯的灯座接触不良
D.电压表的正、负接线柱反接 E.变阻器滑片接触不良
(4)排除故障后，调节滑动变阻器测得如表中所示的三组数据，则小电灯的额定功率为 W。
(2009.杭州)37. (8分）如图1所示电路是在环境温度为10℃左右的条件下工作的某自动恒温箱原理简图。 箱内电阻Rl=5kΩ，R2为热敏电阻，其阻值随温度变化的图线如图2所示，电源电压为12V。当电压鉴别器的两接入点a、b间的电压Uab小于2V时，鉴别器将使开关S接通，使恒温箱内的电热丝通电而发热，从而使箱内温度升高；当Uab大于4V时，鉴别器将使S断开，停止加热。
(1)从图2中读出环境温度为15℃时的热敏电阻R2为 kΩ；
(2)通过计算判定该恒温箱内的温度将保持在怎样的范围？
(3)若想使此恒温箱内的温度变化范围在第(2)问的基础上降低一些，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施？
（丽水）25. 如图是一顶太阳能风扇凉帽，凉帽的顶部装有一块太阳能电池板，帽沿 装有一个小型电风扇。电池板在太阳光的照射下，将 ▲ 能转化为电能，驱动电风扇工作。电风扇工作时的电压为1.2V，电流为0.05A，若电风扇正常工作了l小时，电流做功为 ▲ J。
（丽水）36. 小明家住农村，他家的厕所离房子有一段距离，家人夜里上厕所都要带上手电筒，很不方便，若灯整夜亮着又很浪费电。他利用所学的知识对厕所的照明电路进行适当改装，将“220V 40W”的灯泡、阻值为3190Ω的电阻和开关S、S1连成如图所示的电路。天黑后，S处于闭合状态，当无人入厕时，开关S1断开，此时灯较暗，但能起到指示作用；当有人入厕时，闭合开关S1，灯泡正常发光，起到照明作用。
（1）当S、S1都闭合时，电阻R处于 ▲ 状态（填“短路”、“断路”或“通路”）；
（2）当灯起指示作用时，通过电阻R的电流是多少安？
（3）通过计算说明无人入厕时和有人入厕时，电路消耗的功率哪个大？
(金华)38．如图所示的电饭煲，内部有两条电阻丝，每条电阻丝的阻值都为110欧(电阻丝的阻值恒定不变)。电饭煲的额定功率从大到小有高、中、低三档，额定电压是220伏。把电饭煲接在220伏的电源上，求：
(1)把电饭煲的额定功率打到中档时，内部是一条电阻丝接入电路，通过它的电流多大
(2)把电饭煲的额定功率打到低档时，内部是两条电阻丝串联接入电路，电饭堡的电功率多大
（义乌）38、有一种电源暗箱，内有一电源与一定值电阻串联，如图1所示。某同学为了测定电源暗箱内电阻Ro的阻值，设计了如图2所示的电路，在确认链接正确后，进行实验
（1）在闭合开关前，还需完成的操作是▲
（2）调节滑动变阻器滑片，当电压表的示数为10伏时，电流表的示数为1安，计算此时滑动变阻器上消耗的功率为多大？
（3）再次调节滑动变阻器滑片，当电压表的示数位5伏时，电流表的示数为2A，则可知电源暗箱中的电阻Ro的阻值为▲ 欧姆。
(衢州)29．杭州市政府把治理大气污染作为09年的一项重要工作，杭州的大气污染物中，主要是 ▲ (选填“可吸入颗粒物”、“一氧化碳”或“二氧化硫”)污染，使得大气的透光能力减弱，不容易看到清晰的星空。而安吉的天荒坪大气污染少，天文社的同学能够看到清晰的星空。天荒坪有抽水蓄能电站，担任电网调峰填谷、紧急备用等任务。如果电站将100吨水从下水库抽到600米高的上水库，则至少需要 ▲ 焦电能(g取1O牛／千克)；电站年发电量约30亿千瓦时，年抽水所用电能约40亿千瓦时，此电站抽水蓄能再发电过程中能量的利用率是 ▲ ；电站的上水库大坝整圈长约2.4千米，某同学沿大坝跑一圈需10分钟，则该同学跑步的平均速度为 ▲ 米／秒。
(衢州)37．“在跑步机上跑步锻炼，又能为干家务活的妈妈带来一片光明”，这样的好事你干吗 据报道：美国一家公司成功改造跑步机，利用跑步机发电，在跑步机上跑步半小时，可以供给一只节能灯泡工作2.5小时。
(1)若跑步机供给一只额定电220伏、额定功率5瓦的节能灯正常工作2.5小时，则通过灯丝的电流是多少安 跑步机产生的电能至少有多少千瓦时
(2)人在跑步机上跑步一段时间后，会出大量的汗，为及时补充因大量出汗而过多排出的无机盐，应适当补充一些 ▲ ；
A．纯净水 B．淡盐水 C．葡萄糖溶液 D．维生素
(3)人在跑步过程中，会感觉越来越热，但在人体脑干中的 ▲ 的调节下，可以通过汗液蒸发等方式散热，以维持人体体温相对恒定。
（台州）30. 在“测定额定电压为2.5伏小灯泡功率”的实验中。
（1）右图中电路连接尚未完成，E应与滑动变阻器的 ▲ 接线柱相连接，F接线柱应与电压表上标有 ▲ 的接线柱相连；
（2）调节滑动变阻器的滑片，当小灯泡正常发光时电流表的示数为0.3安，则小灯泡的额定功率是 ▲ 瓦；
（3）小柯在实验中有下列操作：①读出电流表的示数；②移动变阻器滑片到阻值最大的位置上，再闭合开关；③断开开关，连接电路；④测量并记录数据，计算小灯泡的额定功率；⑤移动变阻器滑片，使电压表的示数为2.5伏。其合理的顺序为 ▲ ④。
（温州）20．闭合开关后，下图中的四个灯泡都正常发光，其中最亮的是
14．（09宁波3分）如图所示，R是磁敏电阻，它的阻值能随周围磁场的增强而增大。闭合 开关S，当磁敏电阻R周围的磁场增强时（ A ）
A．电流表示数变小 B．电压表示数变小
C．灯L变亮 D．电路总功率变大
36．（09宁波4分）发光二极管(LED)具有高亮度、低能耗等优点，将在我市推广使用。如图甲所示是LED的实物图和元件符号。把一个额定电压为3V的LED接入电源电压恒为4.5V的电路，如图乙所示。
(1)闭合开关S，LED发光；断开S，改变电源的正负极后闭合S，LED却不发光，可见，LED具有
(填“单向”或“双向”)导电性；
(2)移动滑片P，测得电流表与电压表的示数变化关系如图丙所示。当该LED正常工作时，消耗的电功率多大 此时变阻器R′接入电路的阻值多大
答案：（1）单向 （2）0.06W 75Ω
(09绍兴 3分)7．要测量小敏同学上楼梯时的功率，不需要测量他的( )
A.质量 B.通过的楼梯高度 C.通过的路程 D.上楼梯所用的时间
(09绍兴)37．以车代步给人们带来便捷、舒适的同时，也带来了空气污染、道路拥挤等社会问题，需要我们去解决和管理。
(1)全班52位师生准备去离校10千米的市内德育基地参观。提出乘出租车(普通轿车)和公交车二种出行方法，请你从师生最小人均耗油量和人均占有路面面积的角度，通过计算说明选择公交车的优点。(人均占有路面面积＝车辆占有道路面积/载客人数，假设城市中两种车速度相同)
下表是某普通轿车和城市常见公交车的部分数据：
部分参数 普通轿车 公交车
车身质量(千克) 1350 10500
长/宽/高(毫米) 5000/1800/1480 11600/2500/3250
城市道路平均油耗(升/100千米) 8.5 28
标准载客数(座) 4 34
(2)汽车的尾气排放已成为城市空气污染的重要来源之一，请写出其中的一种污染物：__________。汽车最理想的清洁燃料是氢气，科学家发明了一种车用制氢装置，其原理是硼(B)和水在高温下反应，生成氢气和X，化学方程式是2B+6H2O高温2X+3H2。则X的化学式是_______________。
(3)我国研制的某款纯电动汽车，最大功率是27千瓦。电池充满电后行驶里程约200千米，能满足城市特定交通圈及上班族的基本需要。试计算：当电机工作电压为320伏，工作电流为30安时的功率为多大
(09嘉9分)38．5月20日是“中国学生营养日”，学生的膳食结构越来越受到学校、家庭和社会的重视。妈妈为了改善小红的早餐营养，买了一台全自动豆浆机，豆浆机的工作原理示意图和铭牌如下：
（1）计算豆浆机正常工作时的最大电流；
（2）豆浆机做一次豆浆，若电动机累计工作3分钟，电阻丝累计加热12分钟，则总共消耗多少电能
（3）豆浆中富含的 ▲ 是细胞生长及修补组织的主要原料，食用豆浆能为青少年提供生长发育所需的重要营养素。
简单的磁现象
了解：知道磁性的概念；描述磁体周围存在着磁场；能根据磁感线识别磁体的极性；描述通电直导线周围存在着磁场及磁场的分布规律；描述通电螺线管周围存在着磁场及磁场的分布规律通电螺线管；描述电磁感应现象；知道感应电流的方向跟磁场方向和导体运动方向有关；举例说明电磁知识在技术中的应用；列举电磁学发展史中的典型事例；列举在自然界或生命活动中的电现象。
理解：绘制条形磁体、蹄形磁体周围的磁感线；绘制通电直导线、通电螺线管周围的磁感线；说明产生感应电流的条件；说明电磁感应现象的发现对社会发展的作用；能根据具体要求绘制简单的电磁控制电路。
(2009.杭州)6.如图所示的四个演示实验中，能够说明发电机原理的是（ ）
（义乌）7、如图所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。
则可以判断图中A、B、C、D四个磁极依次是
A、N、S、N、N B、S、N、S、S
C、S、S、N、S D、N、N、S、N
（丽水）13. 如图是一款利用电磁悬浮技术制作的没有“地轴”的地球仪，其
原理是：将空心金属球（地球仪）放在通电的线圈上，电磁场在金
属球表面产生涡流，涡流与磁场作用形成磁力，从而实现地球仪的
悬空静止。地球仪悬空静止的原因是
A．只受到磁力的作用 B. 由于惯性的作用
C．没有受到力的作用 D. 磁力和重力相互平衡
(金华)9．小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。关于该实验，下列说法正确的是
A．电风扇发电的原理是电磁感应
B．电风扇发电的原理是通电导线在磁场中受到力的作用
C．电风扇发电过程是把电能转化为机械能
D．小灯泡发光是把光能转化为电能
(金华)5．经科学家研究发现：在某些细菌的细胞质中有一些磁生小体，它们相当于一个个微小磁针。实验证明：在只有地磁场而没有其它磁场作用时，小水滴中的一些细菌会持续不断地向北游动，并聚集在小水滴北面的边缘。实验中，若把这些细菌中的磁生小体看成小磁针，则它的N极指向
A．北 B．南 C．西 D．东
10．（09宁波3分）下列各图中，正确的是（ D ）
(09绍兴)2．3G手机通俗地说是指第三代手机。它能够利用3G无线通信网络处理图像、音乐、视频流等多种媒体形式，提供包括网页浏览等多种信息服务。3G网络传输信息是利用( )
A.微波 B.超声波 C.红外线 D.可见光
(09湖州 3分)8.下列装置中，利用电磁铁制成的是
A.指南针 B.电铃 C.白炽灯 D.光盘
电能的应用
了解：列举常用电器（如电灯、电扇、电热器、电吹风、电饭煲等）；描述家庭电路的组成；举例说明安全用电的常识。
理解：会使用测电笔辨别火线和零线。
应用：树立安全用电的意识。
(2009.杭州)17.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是 ( )
A.火线和零线短路 B.电灯L短路
C.电线AC段某处断路 D.电线BD段某处断路
（台州）1．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是
A．手机 B．手电筒 C．电视机 D．电视机遥控器
（义乌）13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素
A、使插头的造型更美观 B、插入插座中可更稳固
C、有利于识别火线和零线插脚 D、插入插座时，可确保用电器外壳先接地
（温州）16．下列四幅图中，符合安全用电的是
A. 在电线上晾衣服 B．湿手开灯 C. 手摸火线 D．用电器金属外壳接地
(09绍兴 3分)5. 下列做法中符合安全用电原则的是( )
(09湖州)25.某37英寸液晶电视机的铭牌上有“220V 200W”的字样，则该电视机正常工作1小时消耗
千瓦时的电能。
