玩转图像-初中科学[1].专题复习课
图片预览
文档简介
课件34张PPT。玩转图像——图像题专题柱形图：（台州）27．赤潮是世界性的水污染公害。右图表示2001～2004 年浙江赤潮累计污染海域面积的柱形图。
(1)从图中数据分析，赤潮对浙江海域污染的总体趋势是 。
(2)赤湖给近海养殖业造成很大的经济损失，主要原因是藻类的爆发性
繁殖,使水中产生大量的微
生物分解死亡藻类，消耗
了水中大量的 ，
直接导致水生动物死亡。对成年男性进行一项调查结果 ： (温州)当前，吸烟、酗酒等不良行为和不良的饮食习惯已成为严重影响人类身心健康的社会问题。
有一课外研究小组对成年男性进行调查研究，统计结果如图所示，则他们研究的问题是 。世界各类能源在消费总量中所占的比例 根据你所学的有关能源的知识和图中的信息判断下列叙述，正确的是（ ）
A.石油在1990年和2050年的世界给类能源消费中所占的比例最大
B.煤炭和石油等能源燃烧产生的二氧化碳是产生酸雨的主要原因
C.2050年石油的需求量小于1990年石油的需求量

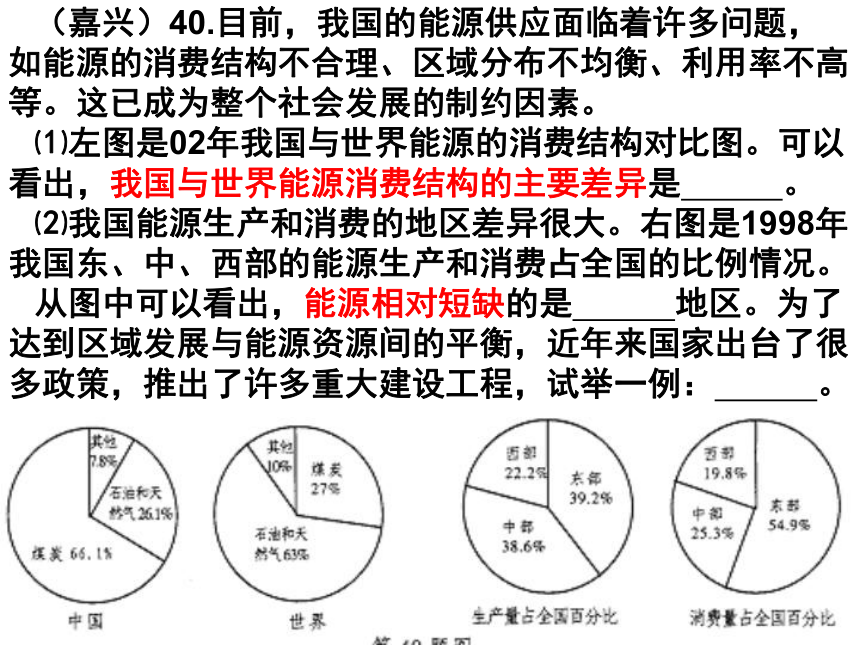

D.图中的水能是指水的化学能（嘉兴）40.目前，我国的能源供应面临着许多问题，如能源的消费结构不合理、区域分布不均衡、利用率不高等。这已成为整个社会发展的制约因素。
⑴左图是02年我国与世界能源的消费结构对比图。可以看出，我国与世界能源消费结构的主要差异是 。
⑵我国能源生产和消费的地区差异很大。右图是1998年我国东、中、西部的能源生产和消费占全国的比例情况。

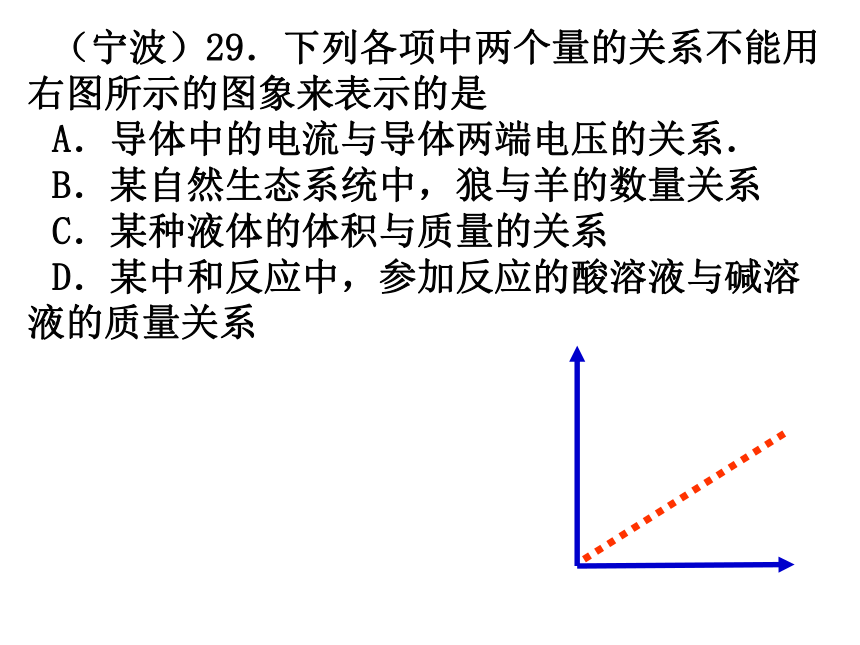

从图中可以看出，能源相对短缺的是 地区。为了达到区域发展与能源资源间的平衡，近年来国家出台了很多政策，推出了许多重大建设工程，试举一例： 。（宁波）29．下列各项中两个量的关系不能用右图所示的图象来表示的是
A．导体中的电流与导体两端电压的关系．
B．某自然生态系统中，狼与羊的数量关系
C．某种液体的体积与质量的关系

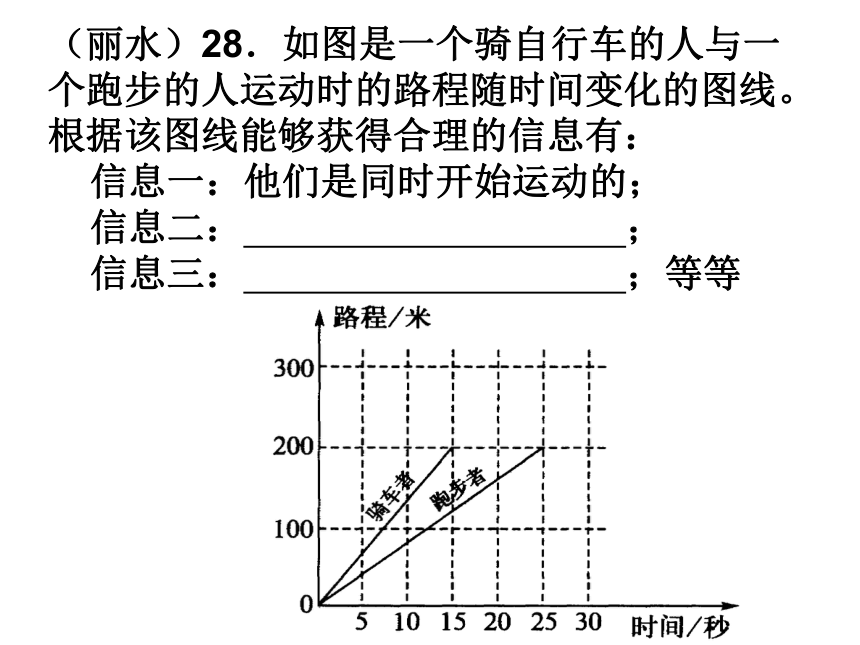

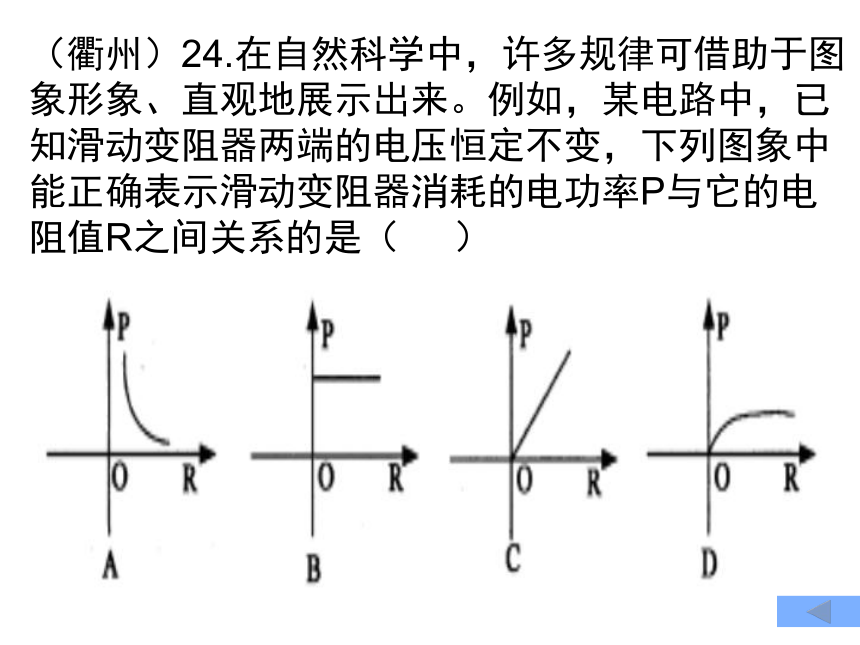

D．某中和反应中，参加反应的酸溶液与碱溶液的质量关系（衢州）24.在自然科学中，许多规律可借助于图象形象、直观地展示出来。例如，某电路中，已知滑动变阻器两端的电压恒定不变，下列图象中能正确表示滑动变阻器消耗的电功率P与它的电阻值R之间关系的是（ ）（丽水）28．如图是一个骑自行车的人与一个跑步的人运动时的路程随时间变化的图线。根据该图线能够获得合理的信息有：
信息一：他们是同时开始运动的；
信息二： ；

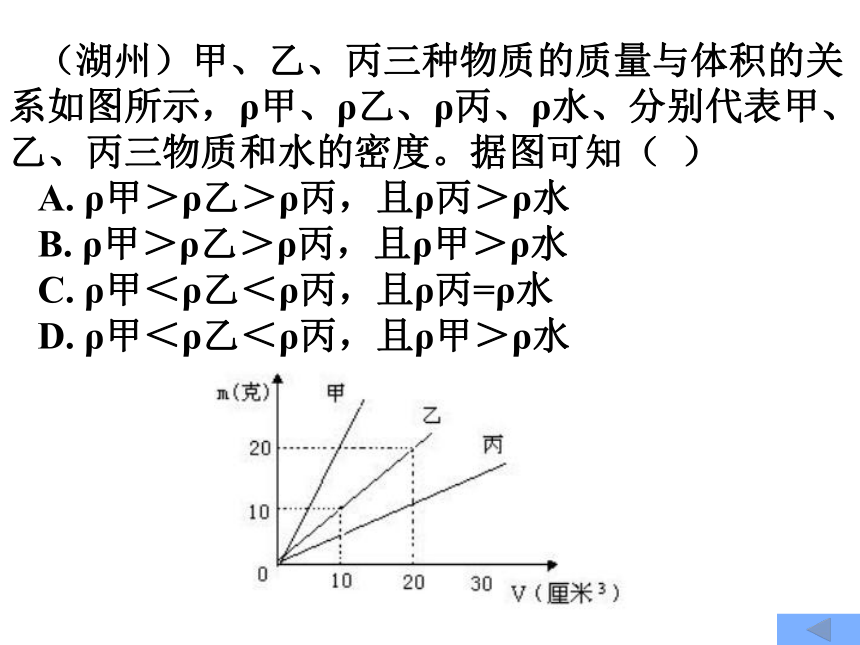

信息三： ；等等（湖州）甲、乙、丙三种物质的质量与体积的关系如图所示，ρ甲、ρ乙、ρ丙、ρ水、分别代表甲、乙、丙三物质和水的密度。据图可知（ ）
A. ρ甲＞ρ乙＞ρ丙，且ρ丙＞ρ水
B. ρ甲＞ρ乙＞ρ丙，且ρ甲＞ρ水
C. ρ甲＜ρ乙＜ρ丙，且ρ丙=ρ水

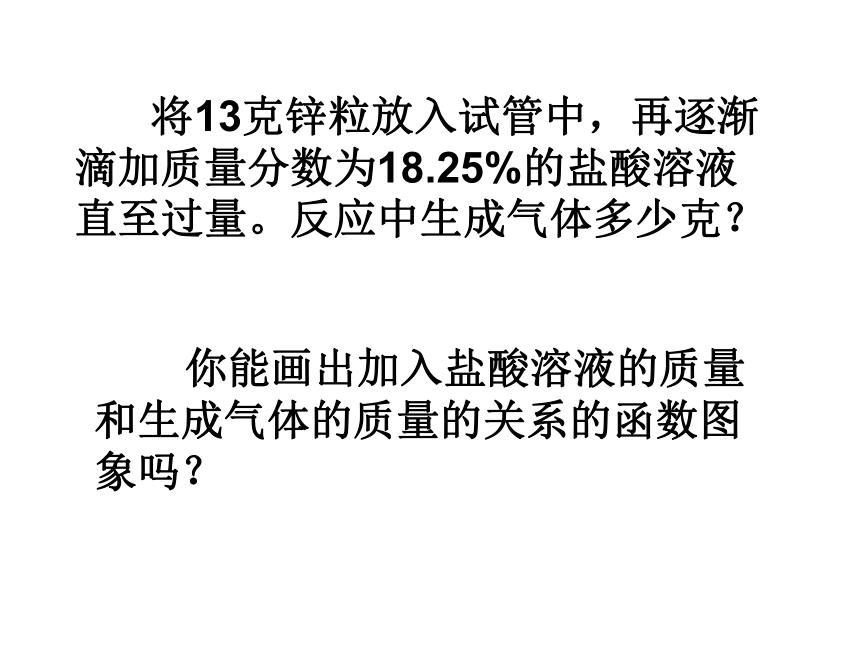

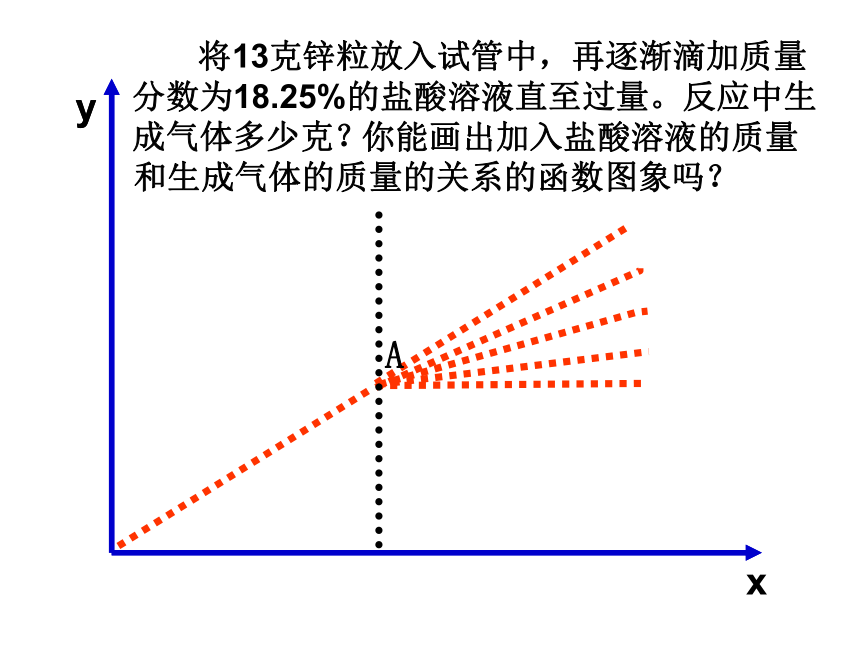

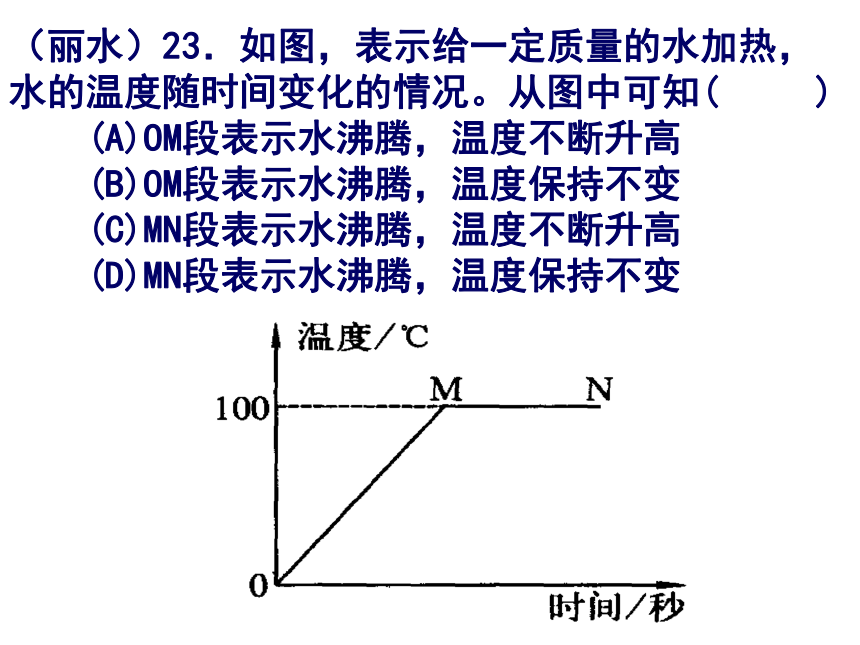

D. ρ甲＜ρ乙＜ρ丙，且ρ甲＞ρ水 将13克锌粒放入试管中，再逐渐滴加质量分数为18.25%的盐酸溶液直至过量。反应中生成气体多少克？ 你能画出加入盐酸溶液的质量和生成气体的质量的关系的函数图象吗？yx 将13克锌粒放入试管中，再逐渐滴加质量分数为18.25%的盐酸溶液直至过量。反应中生成气体多少克？ 你能画出加入盐酸溶液的质量和生成气体的质量的关系的函数图象吗？Ay（丽水）23．如图，表示给一定质量的水加热，水的温度随时间变化的情况。从图中可知( )
(A)OM段表示水沸腾，温度不断升高
(B)OM段表示水沸腾，温度保持不变
(C)MN段表示水沸腾，温度不断升高
(D)MN段表示水沸腾，温度保持不变（湖州）5．下列图象中，属于晶体熔化图象的是（绍兴）24．如图为人体血液循环时，血液中某物质的含量变化情况。若横轴中的I段代表肺泡周围的毛细血管，III段代表组织处的毛细血管，则此物质最可能是( )
(A)尿素 (B)葡萄糖
(C)氧气 (D)二氧化碳（杭州）26．下图所示曲线分别表示人体血液中O2和CO2含量的变化情况。请据图回答：
（1）血流通过B段毛细血管时，血液中氧气分子与血红蛋白迅速 。
（2）你认为B段毛细血管是肺泡毛细血管还是组织内的毛细血管？ （金华）25. 下列四幅图线表示人体内血液由体动脉经过组织细胞流向体静脉时，血液内二氧化碳含量的变化情况，纵坐标表示二氧化碳含量，横坐标表示血液由体动脉经过组织细胞流向体静脉时的血流方向。其中正确的是（ ）
（宁波）47。在硫酸与硫酸铜的混合溶液200克中，滴入40％的氢氧化钠溶液100克，恰好完全反应。记录反应过程，得到的沉淀与所加的氢氧化钠溶液的质量关系如图所示。问：
(1)与硫酸铜反应的氢氧化钠溶液的质量为 ▲ 克。
(2)完全反应后，滤去沉淀物再将滤液倒入一个底面积为50平方厘米的圆柱形容器中，求容器底部受到的液体压强。(g=10牛／千克，滤液损失忽略不计)
(3)将容器中的溶液在t℃时恒温蒸发27克水后，恰好达到饱和，求t℃时溶质的溶解度。 一瓶久置的氢氧化钠固体发生了变质，生成了Na2CO3。某研究性学习小组为了探究变质程度，做了以下的研究： a0盐酸溶液质量/g二
氧
化
碳
质
量
/g
(2) 称取10.6g 该固体样品于锥形瓶中，加入一定质量分数的稀盐酸，直至过量，得到数据如下表：(3) 再取固体样品溶于水，加入一定质量分数的稀盐酸，直至过 量。测出加入稀盐酸的质量与产生CO2气体的质量关系如右图所示。从图中可以判断：在该样品溶液中加入稀盐酸，首先与稀盐酸反应的物质是 ▲ 。试计算该样品中Na2CO3的质量分数。水的体积
与温度的关系（丽水）23．某研究性学习课题小组，在教师的指导下，完成了“水的体积随温度变化”的研究，得到如右的图线。根据这个图线，可说明水的温度从8℃降低至2℃的过程中
(A)水的密度先变小后变大
(B)水的密度保持不变
(C)水的密度先变大后变小
(D)水的密度一直变大
（绍兴）23．下列变化不能用如图所示曲线表示的是
A．在草→羊→狼这条食物链中，大量捕狼后，羊的数量变化
B．某人就餐后血糖含量的变化
C．温度升高对酶催化效率的变化
D．血液中的尿素、尿酸经过肾脏以后含量的变化
（杭州）7.该图所示的曲线不能正确表示( )。
(A)随反应体系中pH从0→14不断增大，酶催化活性的变化曲线
(B)从进食前到进食后的一定时间内，血糖浓度的变化曲线
(C)在富营养化的水域中，随含N、P有机污染物的增加，水中溶氧量的变化曲线
(D)在草一鹿一狼这一食
物链中，大量捕杀狼以后
的一定时期内，鹿的数量
变化曲线（湖州）33．下列各图中，横轴表示酶的反应条件，纵轴表示酶的催化效率，能正确反映温度(或pH) 与绝大多数酶的催化效率的关系是
(A)甲和乙 (B)丙和丁 (C)都是丁 (D)都是甲（湖州）24. 下图表示在光照强度一定的情况下，温室中某种蔬菜光合作用和呼吸作用的强度（用单位时间合成或分解的有机物量来表示）受温度影响的曲线图。据图可得出的结论是（ ）A. 光合作用的强度随温度升高而增大
B. 在一定的温度范围内，提高温度能增大光合作用和呼吸作用的强度
C. 在0℃时，光合作用和呼吸作用的强度为0
D. 植物生长最快时的温度就是光合作用强度最大时的温度（衢州）37.某研究性小组的同学将一株绿色植物放在密闭的玻璃罩内（可以通过特定的装置测定二氧化碳含量的变化），给以稳定的光照，分别测出不同温度下其吸收二氧化碳的量，并将测定的数据绘成如下图示，请根据图示信息回答下列问题：
⑴影响绿色植物光合作用的外界因素
除温度外还有 （答出两项即可。）
⑵绿色植物光合作用的速率与温度的关系
是 。
[提示：绿色植物在单位时间和叶面积内吸
收的二氧化碳量越大表示光合作用速率越大]
⑶在其它条件均适宜时，为获得该绿色植物
的最大产量，应设法将温度控制在 ℃左右。
⑷如果要证明光照对绿色植物光合作用的影
响，应设置一个对照实验，请简要说明对照
实验的设置方法 。 （嘉兴）24．我国大部分地区属于季风气修，季风对我国气候的影响很大。下面是上海、乌鲁木齐两地的气温和降水分布图。对此，下列所作的分析，错误的是（图中的曲线表示温度，黑柱表示降水）（ ）
A．冬季我国盛行西北季风，气温底，降水多
B．夏季我国盛行东南季风，气温高，降水多
C．东南季风不能到达的我国西部地区，一般降水稀少，为干旱和半干旱地区
D．东部地区的气温年较差较小，西部地区的年较差较大
综合题.1（嘉兴舟山）17.如图所示是我国东部某座大山南北坡的年降水量情况。从图中可以看出（ ）
A.这种降水量的变化主要是受纬度位置的影响
B.在一定高度内，降水量随地势的升高而增加
C.山的南坡是背风坡，北坡是迎风坡
D.山的北坡比南坡多雨综合题.2（金华、衢州 ） 20．在一定的温度下，向不饱和的NaNO3溶液中，逐渐加入NaNO3晶体，下列图像中符合加入NaNO3晶体的质量和溶液中的溶质质量变化规律的是
综合题.3（嘉兴、舟山 ） 10．如图是某水域中三种单细胞藻类种群数量的变化曲线图(分别用I、Ⅱ、Ⅲ表示)。则下列有关叙述正确的是 ( )
A．藻类I的数量总是最多
B．八月份水温较高，最适宜三种藻类的生长
C．三种藻类对季节变化的反应几乎相同
D．四月份时三种藻类合计的数量最多综合题.5（嘉兴） 37.氨常用来生产化肥，氨可由氮气和氢气反应生成。右图表示的是不同温度和大气压下等量氮气与氢气混合后生成氨的百分比。由图可知，在什么条件下氨的产量较高？ 。
A.相对较低的温度和较高的气压
B.相对较高的温度和较高的气压
C.相对较低的温度和较低的气压
D.相对较高的温度和较低的气压（绍兴）25.如图是手负重（指能承受的最大物重）示意图，当手臂按图示方向伸展时，下列图象能表示负重大小与手臂伸展程度大致关系的是（ ）提高题.A B C D（竞赛7） 19、下列溶液中通入气体后与右图中曲线变化相符的是（ ）
A、氯化钠中不断通入氯化氢气体
B、澄清石灰水中不断通入二氧化碳气体
C、盐酸中不断通入氨气
D、氢氧化钠溶液中不断通入氯化氢气体（竞赛8） 30．右图为5种鱼对水温和含盐量的忍受程度，这5种鱼中只能分布在北极海域、热带湖泊或可分布在全球水域的分别为 北极海域 热带湖泊 全球分布
A． 1 2 3
B． 5 3 4
C． 3 4 2
D． 2 1 5
25．一所医院对志愿者进行了如下研究18名志愿者服用了等量的一种镇静剂，经过3小时测得志愿者血液及尿液中镇静剂的含量，数据见图。某人分析数据后得出下列结论，你认为错误的是( )
(A)不同个体血液中存留的镇静剂含量不同
(B)大多数人血液中镇静剂的含量比尿液中的低
(C)大多数人血液中的镇静剂含量高，其尿液中的镇静剂含量也高
(D)血液中的镇静剂含量在每毫升5．0×10－8克～1．5×10－7克之间的人占多数（竞赛9） 36．用小鼠A、B做如图甲实验，图乙反映的是小鼠先后感染同种细菌后，血液中相应抗体产生的情况，据此请回答如下问题： （1）假设B鼠注射S疫苗后，第二天注射S病原体，则B鼠会 ▲ ，原因是 ▲ 。
（2）根据图中信息，对于某些预防接种有什么指导意义？ ▲ 理由是什么？ ▲
