人教版九年级物理第十六章第四节变阻器课件

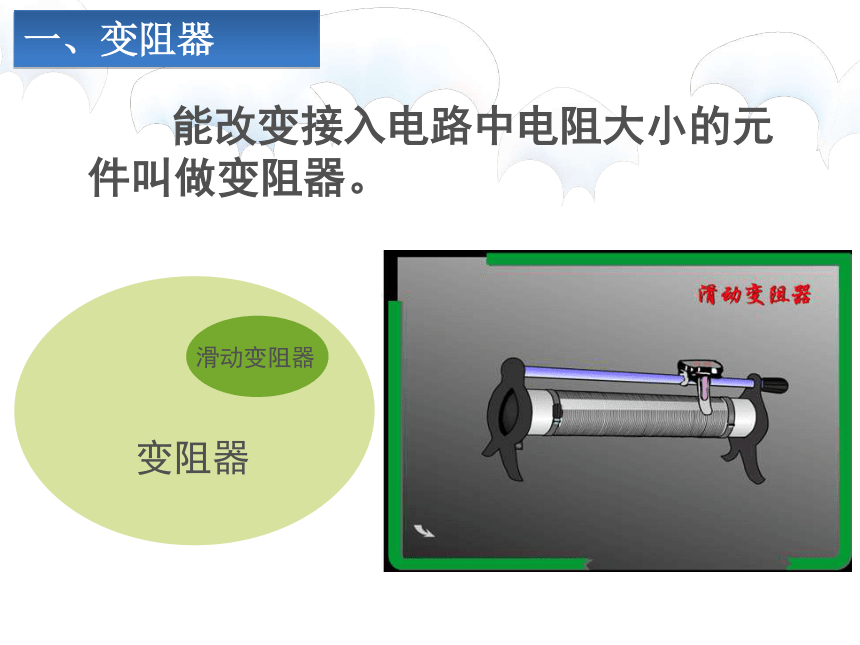

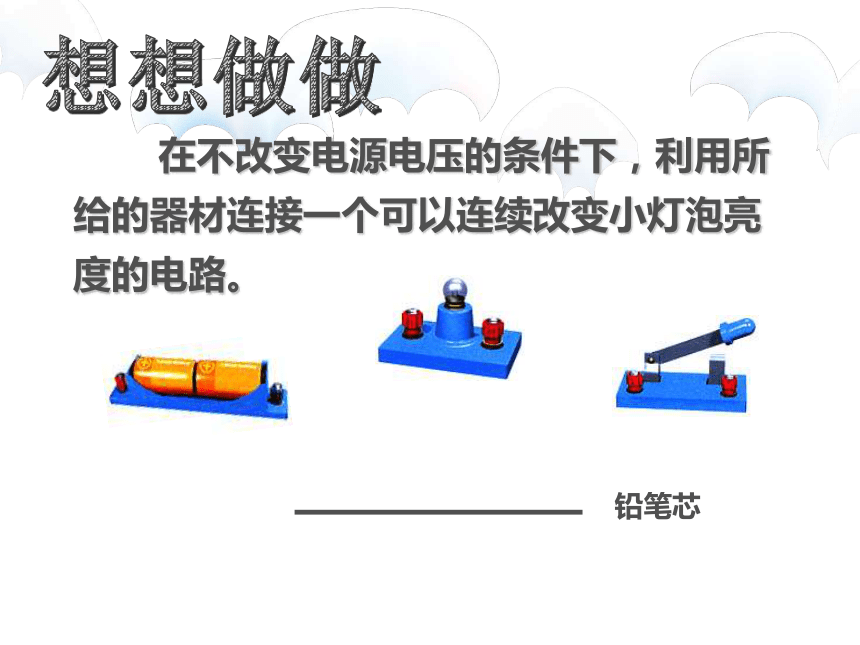

课件19张PPT。第十六章 电压 电阻第三节 变阻器想想做做 在不改变电源电压的条件下，利用所给的器材连接一个可以连续改变小灯泡亮度的电路。铅笔芯 能改变接入电路中电阻大小的元件叫做变阻器。一、变阻器　（3）元件符号：　（2）结构示意图：2．图示

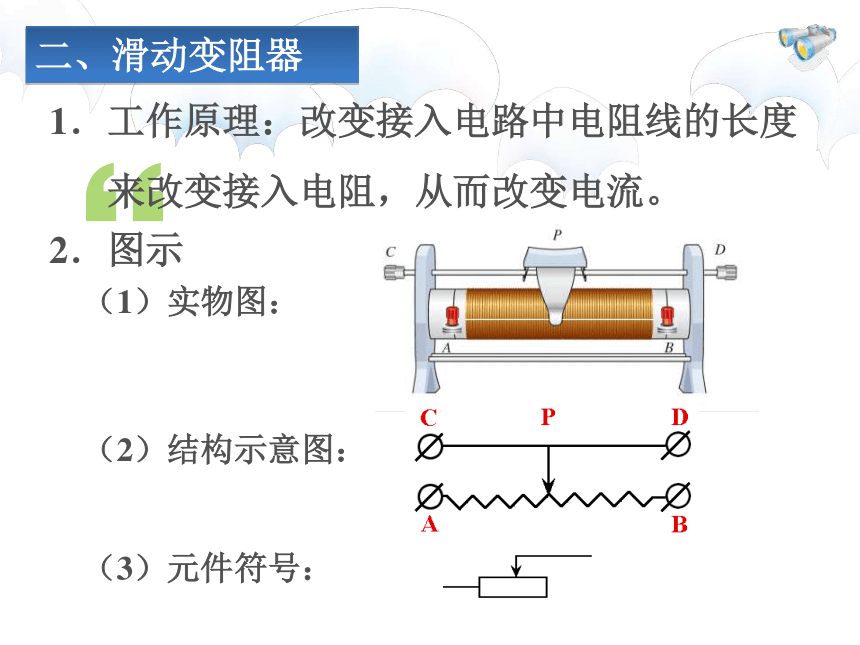

（1）实物图：二、滑动变阻器1．工作原理：改变接入电路中电阻线的长度

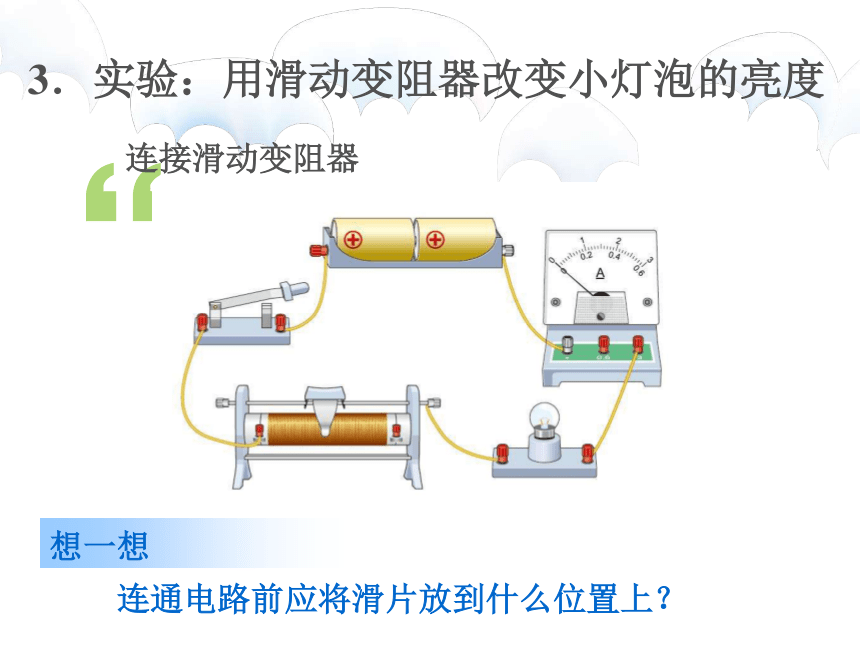

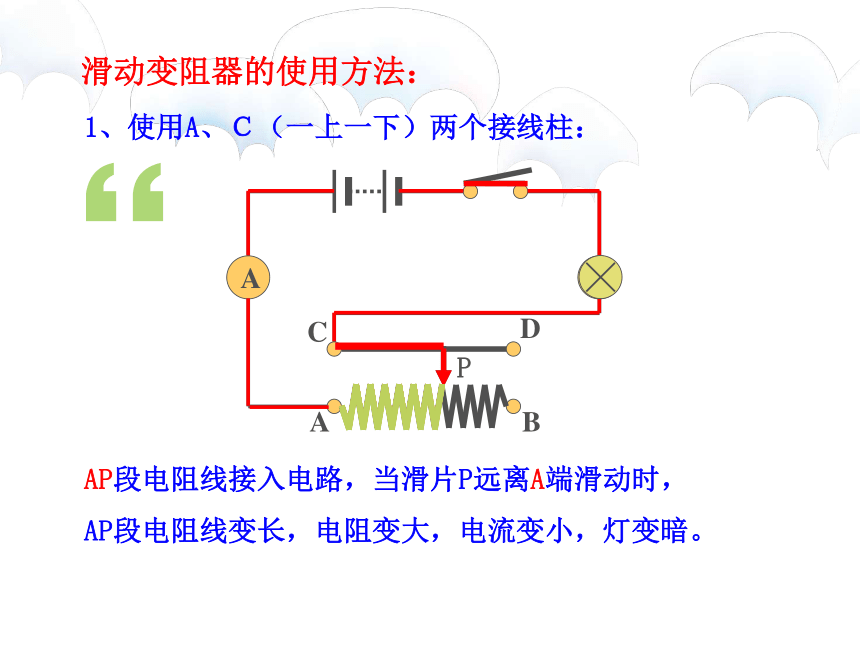

来改变接入电阻，从而改变电流。　　 连接滑动变阻器　　连通电路前应将滑片放到什么位置上？想一想3．实验：用滑动变阻器改变小灯泡的亮度1、使用A、Ｃ（一上一下）两个接线柱：AP段电阻线接入电路，当滑片P远离A端滑动时，

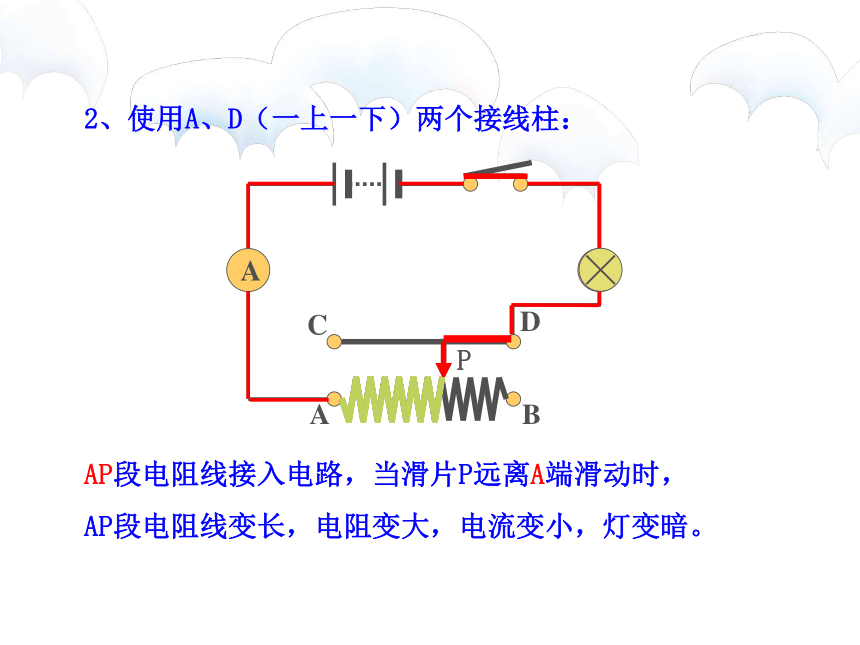

AP段电阻线变长，电阻变大，电流变小，灯变暗。滑动变阻器的使用方法：2、使用A、D（一上一下）两个接线柱：AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。3、使用B、C（一上一下）两个接线柱：BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。4、使用B、D（一上一下）两个接线柱：BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。5、使用C、D（上边两个）接线柱：滑动变阻器的电阻线没有接入电路，所以起不到改变电阻，从而改变电流的作用。是一种错误用法。6、使用A、B（下边两个）接线柱： 相当于接入电路中一个定值电阻,同样起不到改变电阻，从而改变电流的作用。4．实验：用滑动变阻器改变定值电阻两端的电压 请按照电路图连接电路，向右移动滑动滑片，观察电压表示数 。（“变大”或“变小”）变小三、变阻器的应用1、图中所示的A、B、C、D为滑动变阻器的结构和连入电路情况示意图，当滑片向左滑动时，连入电路的电阻变小的为（ ）C2、如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向左滑动的过程中，滑动变阻器接入电路的电阻
，电压表的读数 。（填“变大”、“变小”或“不变”）。
变小变大3、下图表示一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属滑片是杠杆的一端．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度．?当油箱向外输油时，R接入电路的电阻? ???；油量表的示数 （填“变大”、“变小”或“不变”）。变大变小祝同学们学业有成！汽车油量表原理
