瓯姆定律及其应用

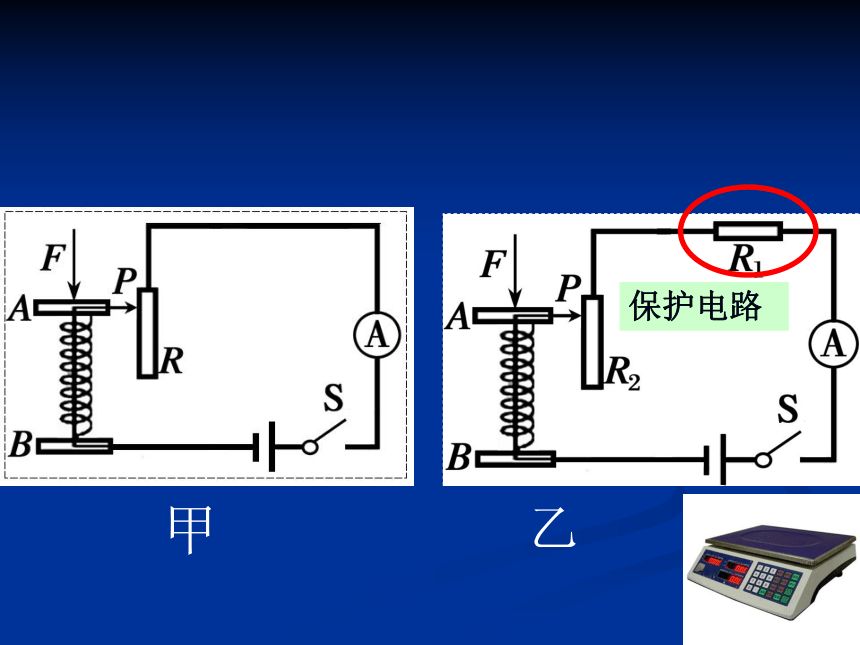

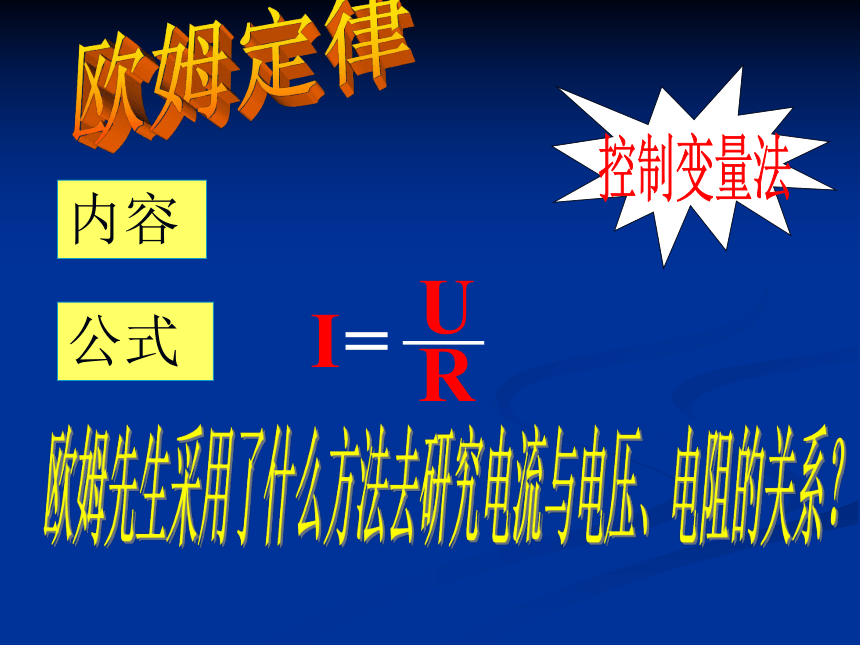

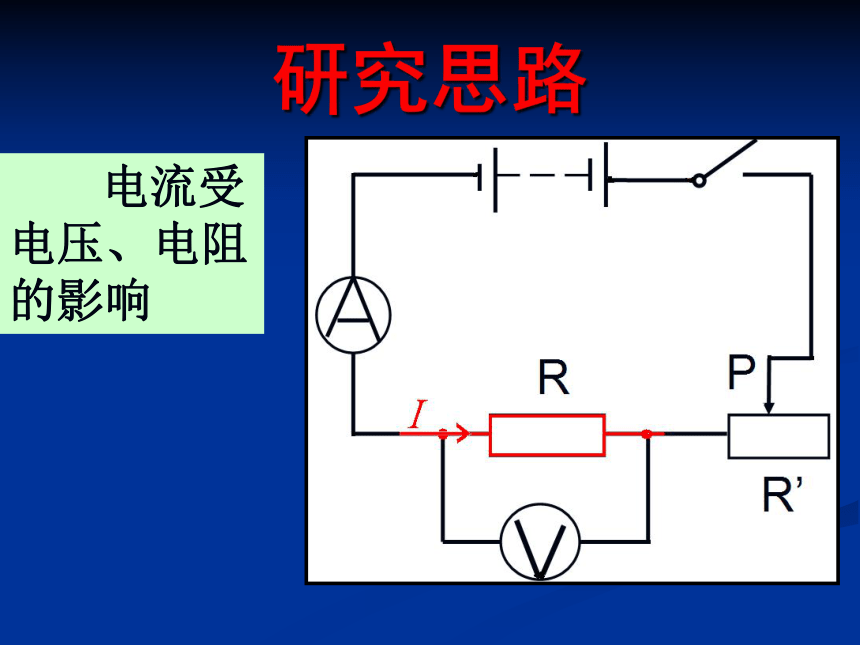

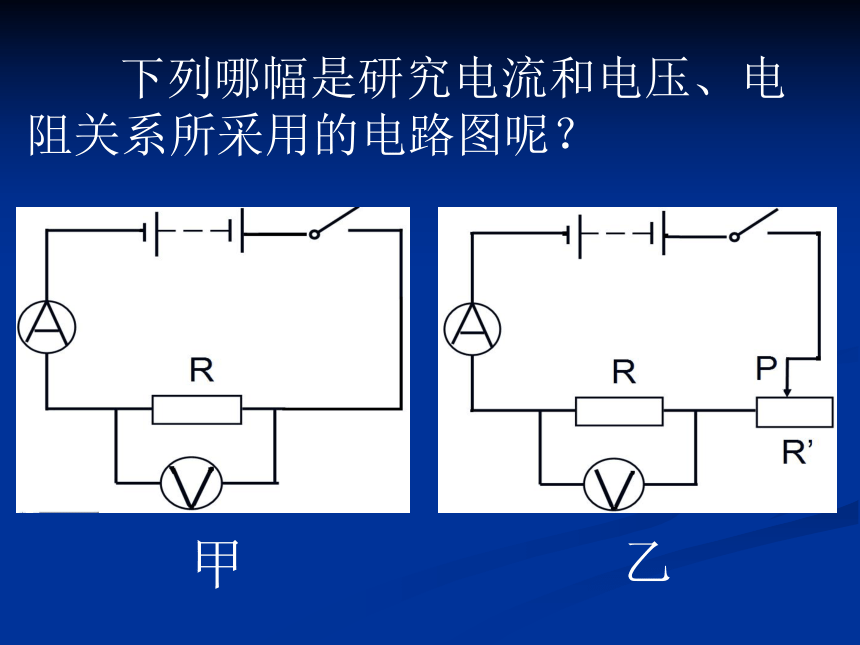

课件16张PPT。电子秤的秘密欧姆定律及其应用永嘉县实验中学 徐优贤甲乙保护电路欧姆定律内容 欧姆先生采用了什么方法去研究电流与电压、电阻的关系？公式甲乙 下列哪幅是研究电流和电压、电阻关系所采用的电路图呢？研究思路 电流受电压、电阻的影响表二：分析表一所得到的数据可得结论：
__________________________________________
分析表二所得到的数据可得结论：_________________________________________________

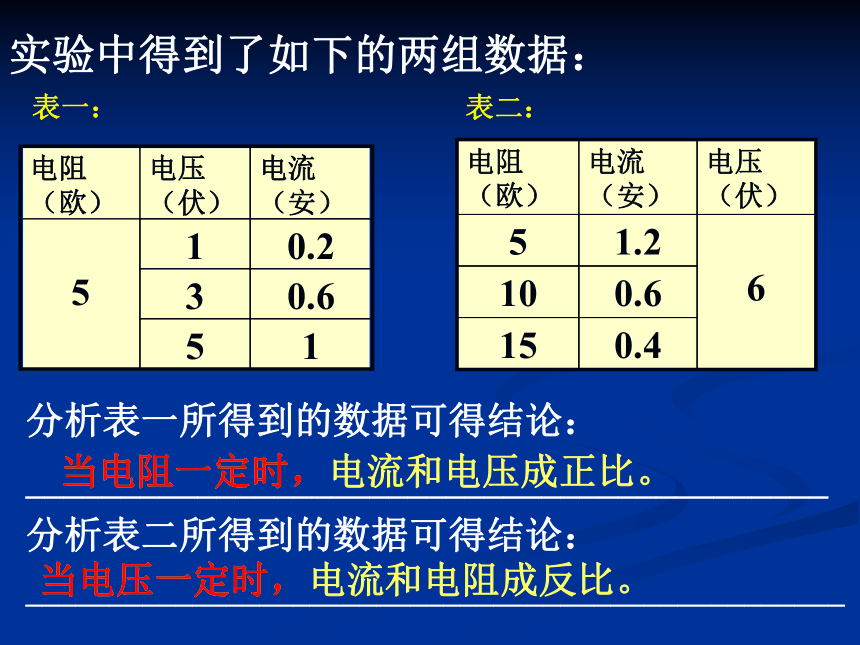

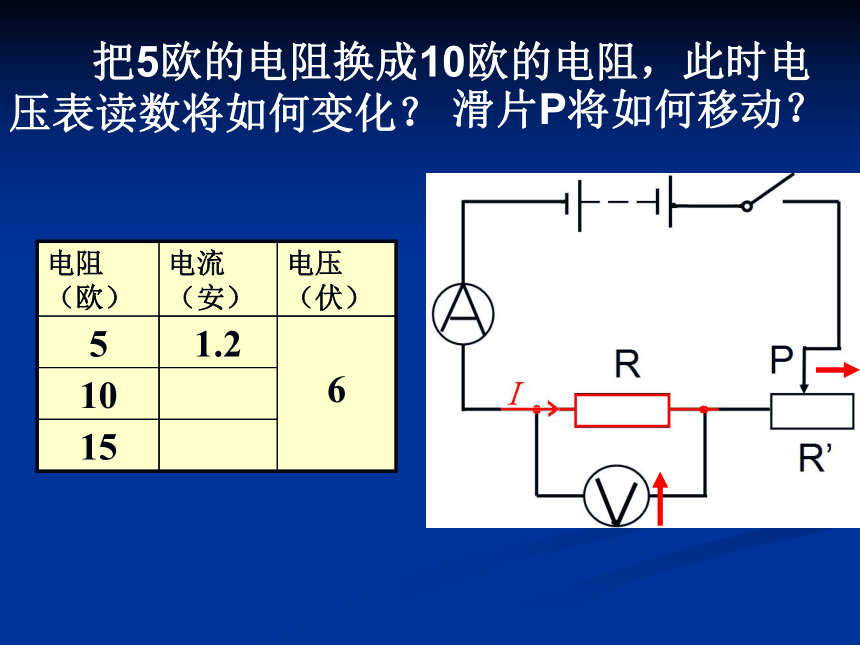

实验中得到了如下的两组数据：　　表一：当电阻一定时，电流和电压成正比。当电压一定时，电流和电阻成反比。当电阻一定时，当电压一定时， 把5欧的电阻换成10欧的电阻，此时电压表读数将如何变化？滑片P将如何移动？1、一只阻值为100欧的电阻接在电25伏特电源上，流过的电流为______安；当电阻两端的电流为0.1安时，电阻两端的电压为______伏。2、一只滑动变阻器允许接入电路中的电压最大为100伏，允许流过变阻器的最大电流1安，则滑动变阻器的最大电阻值为________欧.0.2510100我们能不能说“电阻R说成跟其两端的电压成正比，跟流经的电流成反比”？为什么？ 电阻只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。伏安法测电阻原理仪器电路图 已知该电路的电源电压为3V，R1阻值约为5Ω， R2 电阻最大值为15 Ω ，请问电流表和电压表该选择哪个量程？R1R2x伏安法测电阻ΩΩ 已知该电路的电源电压为3V，R1阻值为5Ω， R2电阻值为0 -15 Ω ，
请计算：当所称质量最大时，电表读数
当所称质量为零时，电表读数ab请问用电压表改装的电子秤刻度均匀吗？3V5Ω0-15Ω0-6kgΩ作业布置：
导引P123-P125
A阶1-10全做
B阶11、12、13
其他选做
