电路设计的秘密

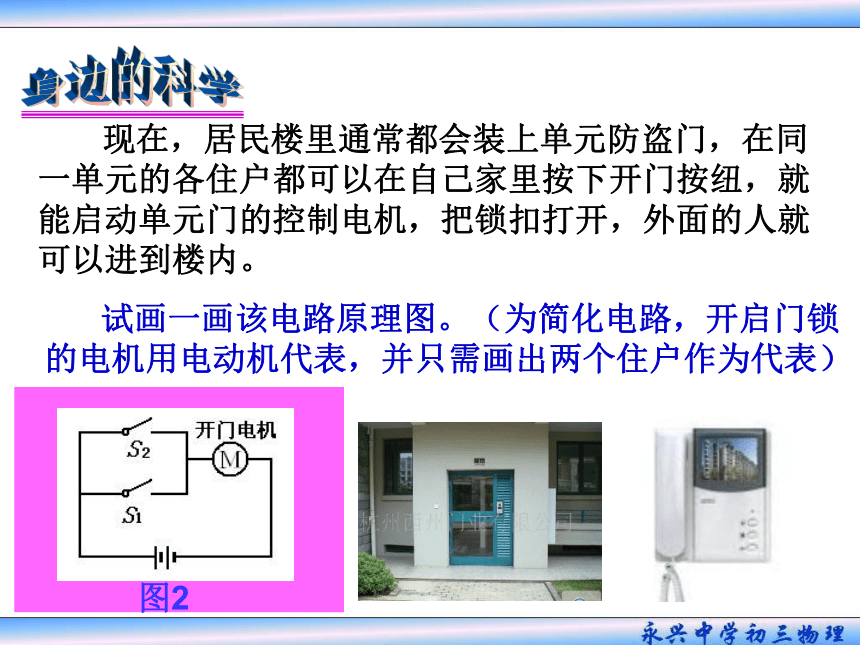

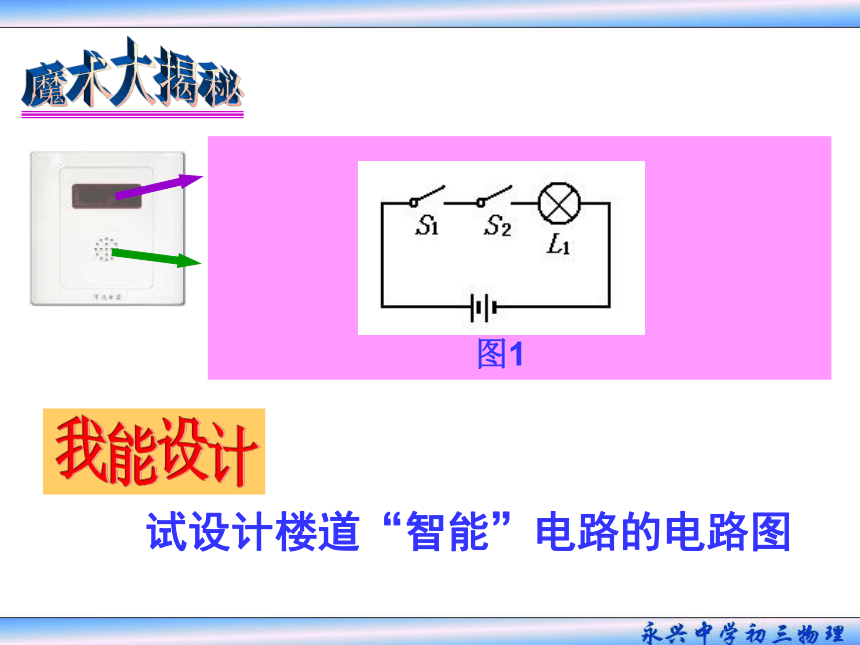

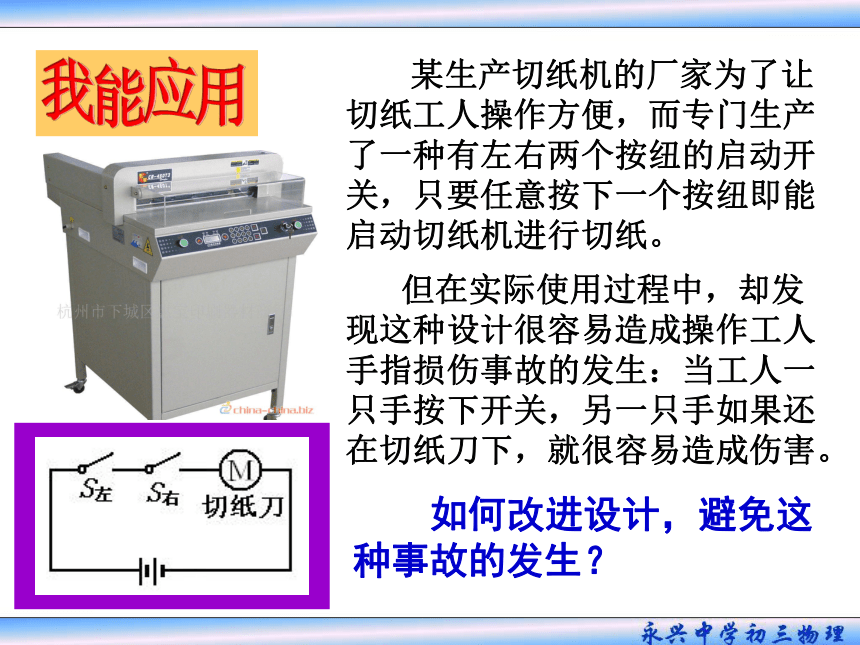

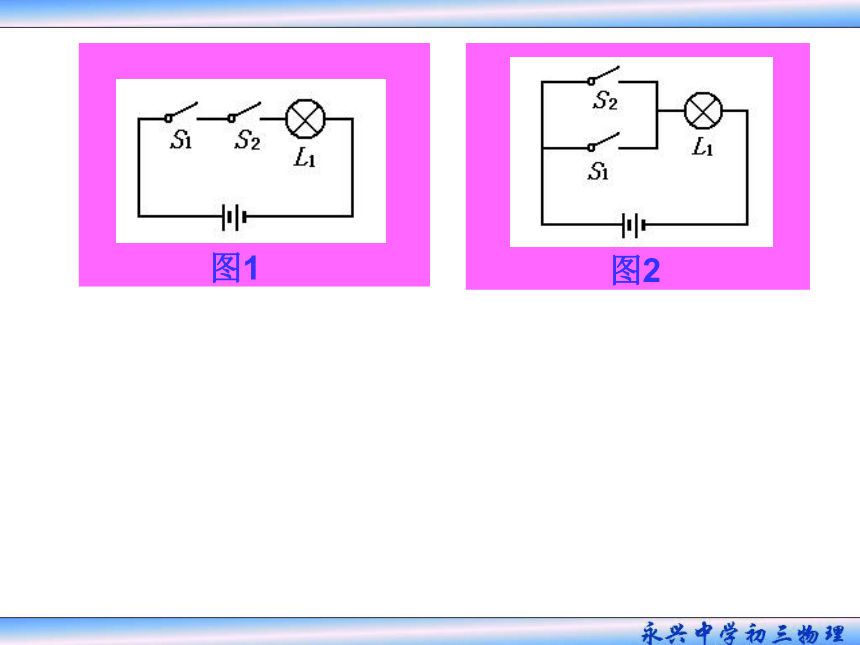

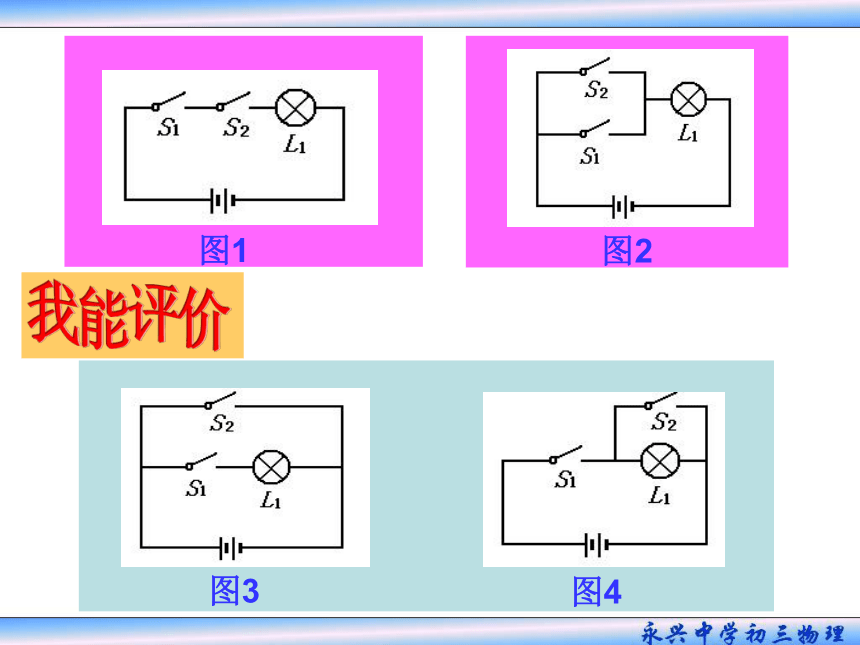

课件12张PPT。电路设计的秘密初三电学复习魔术大揭秘 现在，居民楼里通常都会装上单元防盗门，在同一单元的各住户都可以在自己家里按下开门按纽，就能启动单元门的控制电机，把锁扣打开，外面的人就可以进到楼内。 试画一画该电路原理图。（为简化电路，开启门锁的电机用电动机代表，并只需画出两个住户作为代表）身边的科学 某生产切纸机的厂家为了让切纸工人操作方便，而专门生产了一种有左右两个按纽的启动开关，只要任意按下一个按纽即能启动切纸机进行切纸。 但在实际使用过程中，却发现这种设计很容易造成操作工人手指损伤事故的发生：当工人一只手按下开关，另一只手如果还在切纸刀下，就很容易造成伤害。 如何改进设计，避免这种事故的发生？ 根据所设计的电路图，选择一个电路图，用“电学实验包”中的器材连接成实验电路，并进行实验和观察。比一比，哪一组最快！实验现象： 现在家庭照明灯的开关上都有一个指示灯，可以在夜间显示开关的位置，便于人们找到开关开灯。在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光。根据这种按键开关的控制特性，请画出照明灯、指示灯、开关的连接电路图。 你还想知道哪些电路 （电器）的原理或结构？谈一谈：小结我是一只开关……小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图为小明同学设计的模拟电路图，你认为最符合要求的是（ ）
挑战一：例3：教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则下图所设计的四个简化电路图中符合要求的是 （ ）
