课件9张PPT。妙用电压表 通过电压表示数的变化值来反映实际应用中不同的测量值（水量、油量、重量、流速、

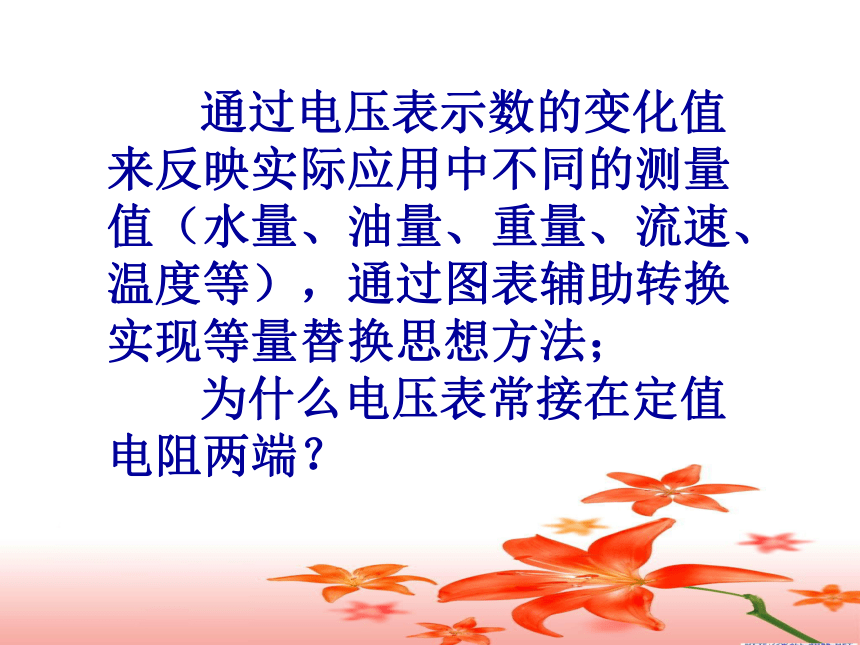

温度等），通过图表辅助转换实现等量替换思想方法；
为什么电压表常接在定值电阻两端？

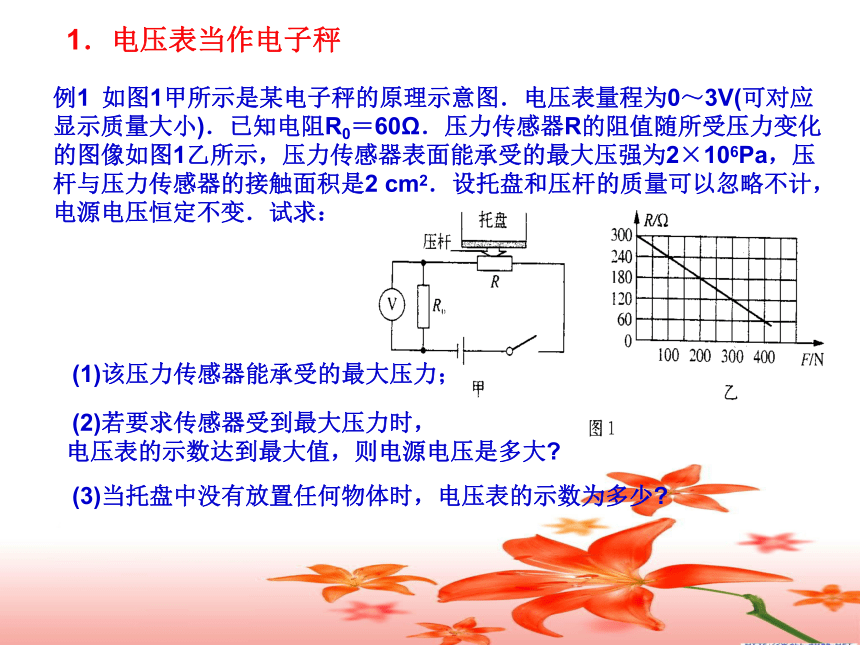

1．电压表当作电子秤例1 如图1甲所示是某电子秤的原理示意图．电压表量程为0～3V(可对应显示质量大小)．已知电阻R0＝60Ω．压力传感器R的阻值随所受压力变化的图像如图1乙所示，压力传感器表面能承受的最大压强为2×106Pa，压杆与压力传感器的接触面积是2 cm2．设托盘和压杆的质量可以忽略不计，电源电压恒定不变．试求： (1)该压力传感器能承受的最大压力； (2)若要求传感器受到最大压力时，

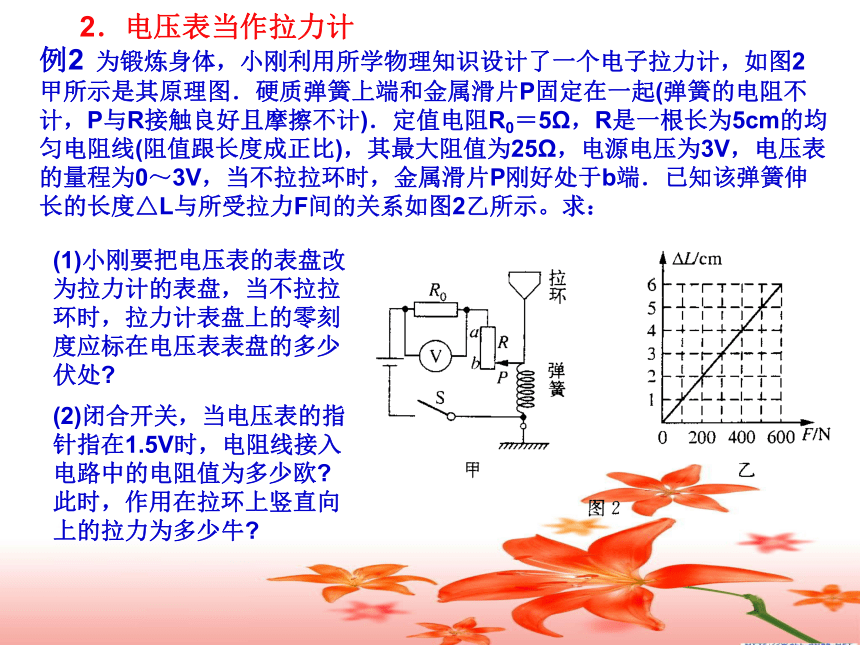

电压表的示数达到最大值，则电源电压是多大? (3)当托盘中没有放置任何物体时，电压表的示数为多少? 2．电压表当作拉力计例2 为锻炼身体，小刚利用所学物理知识设计了一个电子拉力计，如图2甲所示是其原理图．硬质弹簧上端和金属滑片P固定在一起(弹簧的电阻不计，P与R接触良好且摩擦不计)．定值电阻R0＝5Ω，R是一根长为5cm的均匀电阻线(阻值跟长度成正比)，其最大阻值为25Ω，电源电压为3V，电压表的量程为0～3V，当不拉拉环时，金属滑片P刚好处于b端．已知该弹簧伸长的长度△L与所受拉力F间的关系如图2乙所示。求： (1)小刚要把电压表的表盘改为拉力计的表盘，当不拉拉环时，拉力计表盘上的零刻度应标在电压表表盘的多少伏处? (2)闭合开关，当电压表的指针指在1.5V时，电阻线接入电路中的电阻值为多少欧?此时，作用在拉环上竖直向上的拉力为多少牛? 3．电压表当作温度计 例3 如图3甲所示电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图3乙所示，当开关闭合且电阻Rt所处的环境温度升高时，电流表示数 ，电压表示数 。(选填“增大”、“减小”或“不变”) 4．电压表当作光度计 例4 光敏电阻的阻值随光照射的强弱而改变．“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉(cd)．实验测得光敏电阻的阻值R与光强E间的关系如图4甲所示，根据图像解答下列问题： (1)光敏电阻随光强的增大而_________，随光强的减小而__________.(2)当光强为E1时，光敏电阻的阻值为R1；当光强为E2时，光敏电阻的阻值为R2，那么它们之间的关系式为R1R2 ＝______(用E1、E2表示)．(3)将光敏电阻R、定值电阻R0、电流表、开关和电源连接成图4乙所示电路．闭合开关，逐渐增大光敏电阻的光照强度，那么_______．(填正确答案的序号)
①电流表的读数增大，光敏电阻两端的电压也增大
②电流表的读数增大，但光敏电阻两端的电压减小
③电流表的读数减小，但光敏电阻两端的电压增大
④电流表的读数减小，光敏电阻两端的电压也减小 (4)在图4乙电路所示电路中，电源电压为6V，当光照强度为4.5cd时，定值电阻的阻值为80Ω.试求光敏电阻R两端的电压．5．电压表当作风力表 例5 如图5所示，是红星中学九年级课外实践活动小组设计的风力测量仪的电路示意图．其电源电压U＝3V，电路保护电阻R1＝2Ω，均匀电阻丝的阻值为R2＝3Ω，金属丝(电阻忽略不计)的上端固定在O点，下端系有一块塑料片A，当风从右向左吹动塑料片时，金属丝向左摆动并与电阻丝保持良好的接触，风力表由电压表改装而成．(1)无风时，塑料片竖直下垂，电压表示数是多少?电路中的电流是多少?
(2)风力最强时，金属丝滑至电阻丝的最左端，电压表的示数是多少?
(3)为什么不在电路中串联电流表，把电流表改装成风力表?
