第三节 认识简单机械 杠杆 第一课时

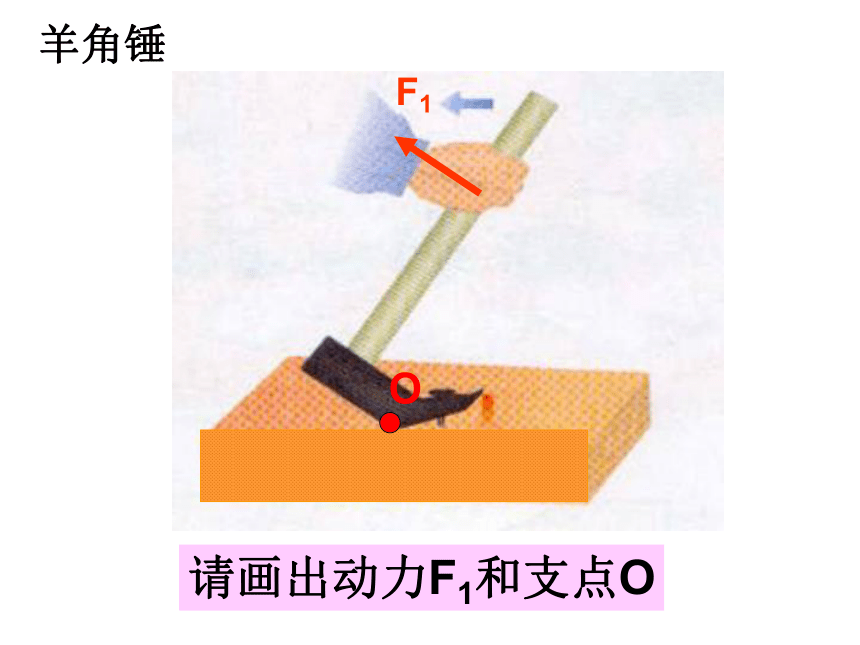

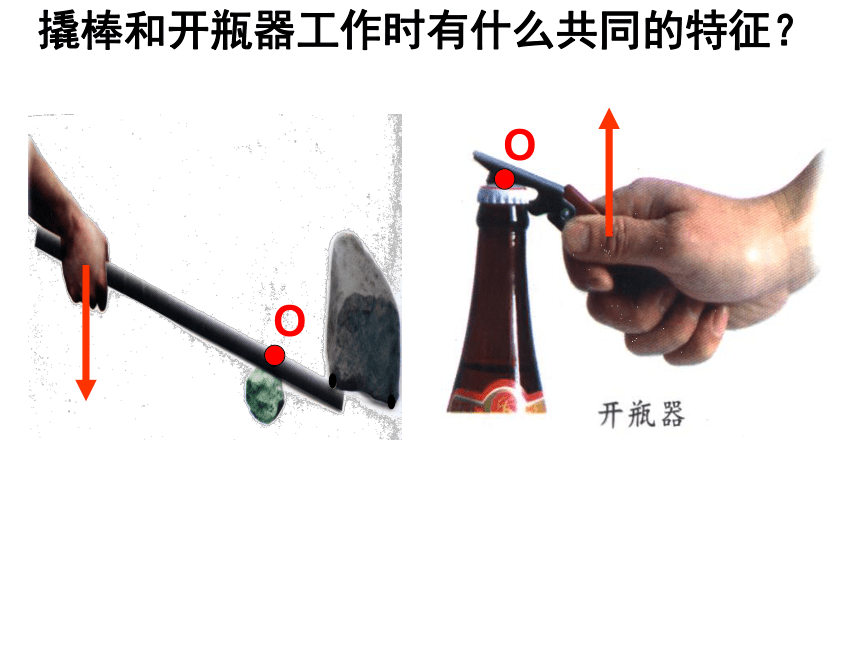

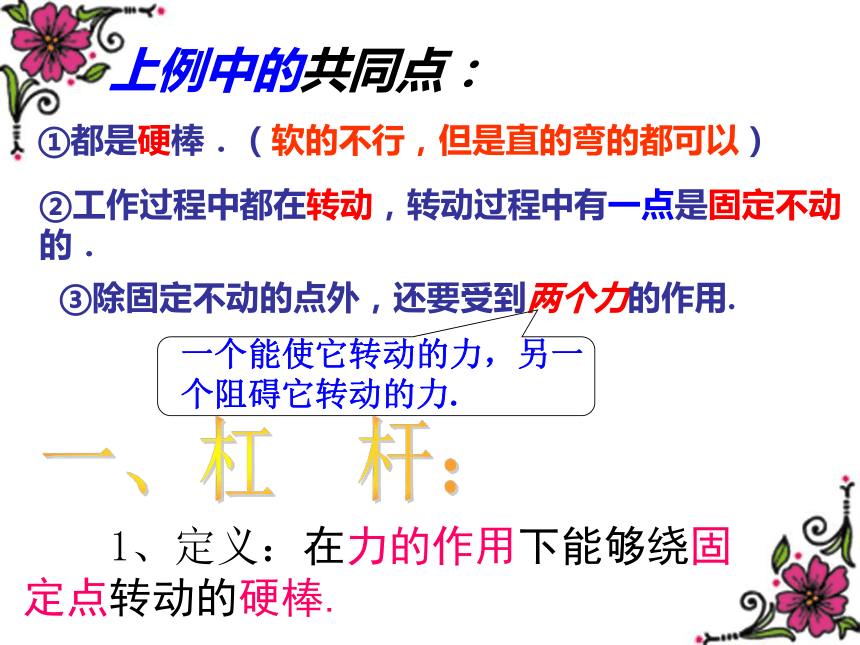

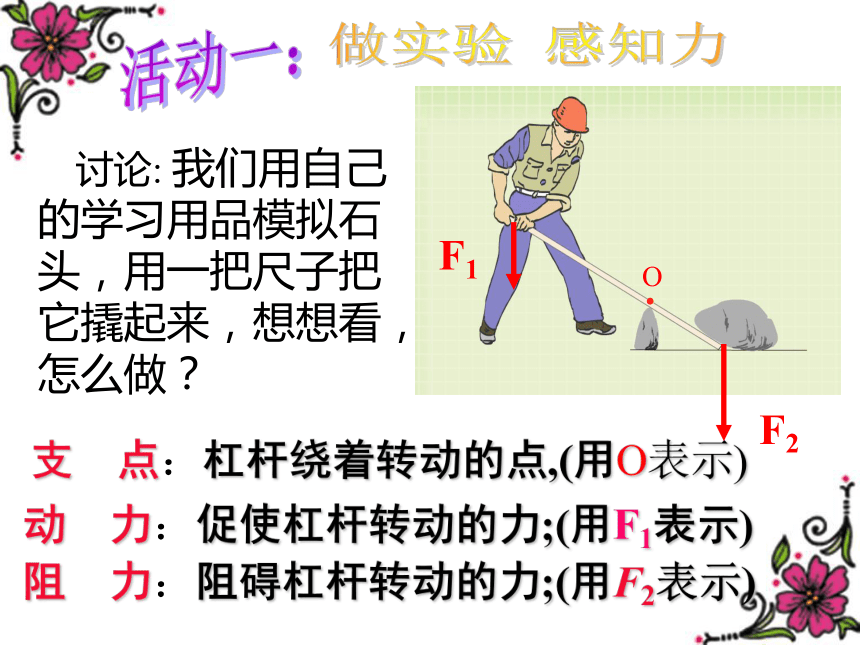

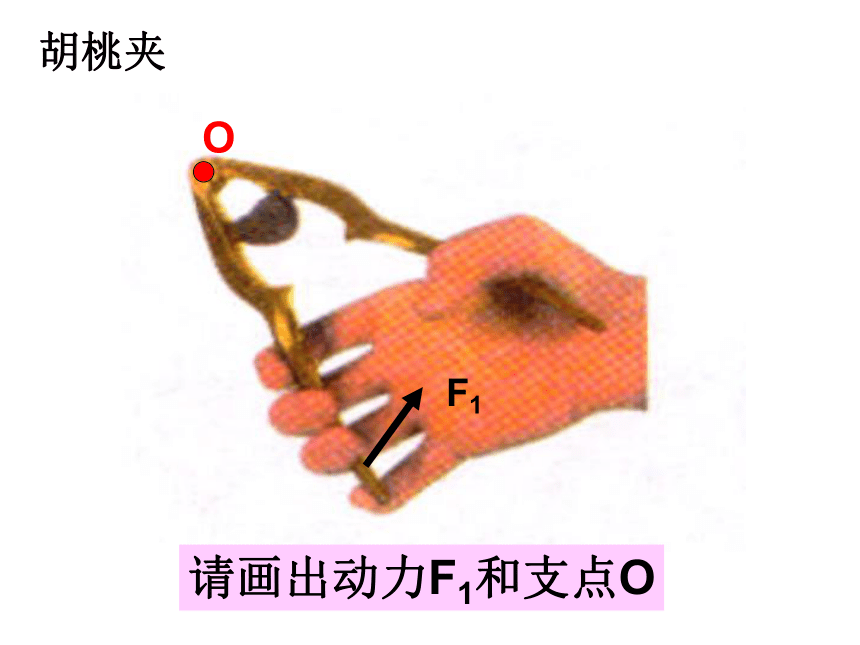

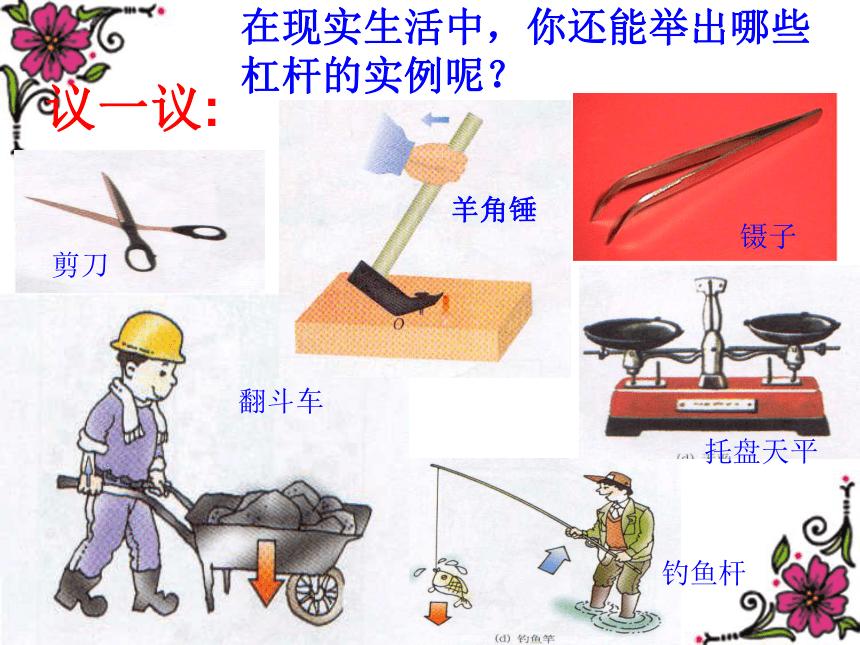

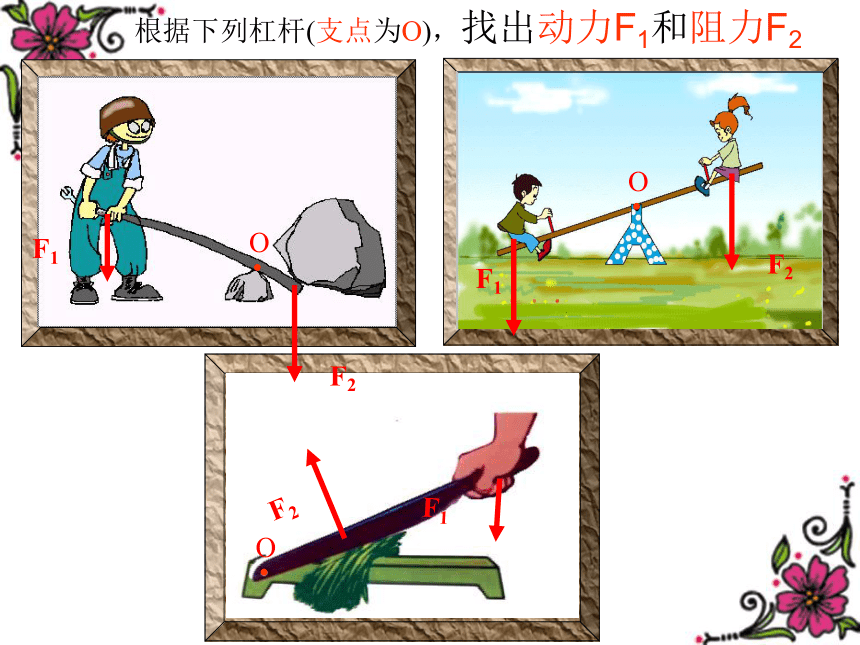

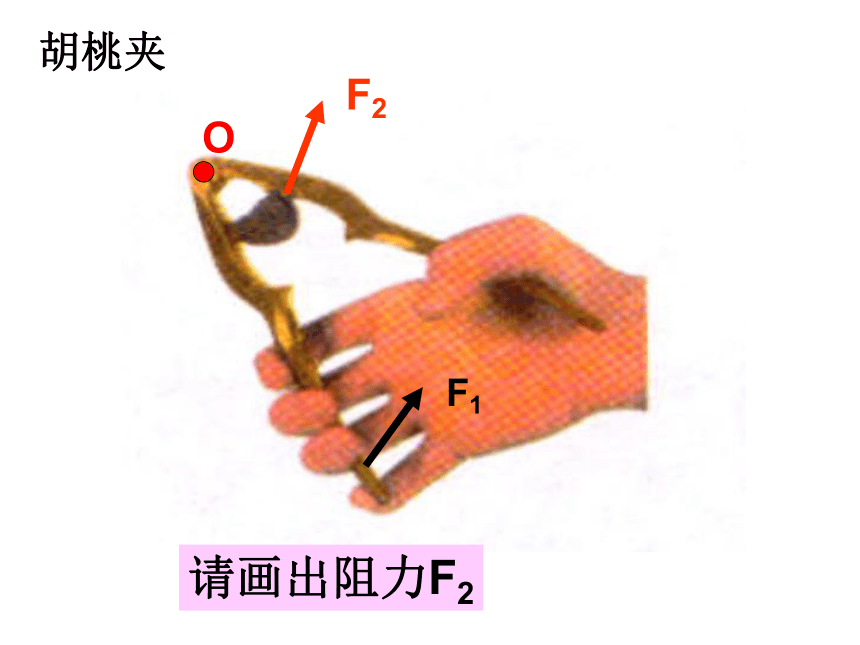

课件39张PPT。 给我一个支点和一根足够长的木棍,我就能撬动地球——阿基米德简单机械---杠杆123复杂机械都是由简单机械组成的什么是杠杆？撬棒和开瓶器工作时有什么共同的特征？①都是硬棒．（软的不行，但是直的弯的都可以）②工作过程中都在转动，转动过程中有一点是固定不动的．③除固定不动的点外，还要受到两个力的作用.一个能使它转动的力，另一个阻碍它转动的力. 1、定义：在力的作用下能够绕固定点转动的硬棒.一、杠 杆：议一议:在现实生活中，你还能举出哪些杠杆的实例呢？羊角锤剪刀镊子托盘天平钓鱼杆翻斗车支 点：杠杆绕着转动的点,(用O表示)动 力：促使杠杆转动的力;(用F1表示)阻 力：阻碍杠杆转动的力;(用F2表示)活动一：做实验 感知力 讨论: 我们用自己的学习用品模拟石头，用一把尺子把它撬起来，想想看，怎么做？根据下列杠杆(支点为O)，找出动力F1和阻力F2羊角锤请画出动力F1和支点OF1F1胡桃夹请画出动力F1和支点OF1胡桃夹请画出阻力F2F1F2请画出阻力F2F1F2剪刀请画出动力F1和支点OF1动力臂(L1)：从支点到动力作用线的距离(力的作用线：通过力的作用点，沿力的方向所画的直线)力的作用效果还与力臂有关。（动力的作用线）L1oF1F2阻力臂(L2)：从支点到 阻力作用线的距离L2oF2F1你能用同样的方法画出阻力臂试一试动力臂(L1)：从支点到动力作用线的垂直距离阻力臂(L2)：从支点到 阻 力作用线的垂直距离L2L1请指出撬棒的支点、动力、阻力及力的方向、力臂(力的作用线：通过力的作用点，沿力的方向所画的直线)杠杆五要素支点：杠杆绕着转动的点（O点）动力：使杠杆转动的力（F1）阻力：阻碍杠杆转动的力（F2）动力臂：从支点到动力作用线的垂直距离（L1）阻力臂：从支点到阻力作用线的垂直距离（L2）画力臂的方法是：注意1、动力和阻力可以在支点两侧，
也可在支点同侧；
2、当力作用在支点时力臂为零。 一找支点二找力，
三画力线要牢记；
点到力线引垂线，
垂线长度即力臂。L2L1例题1：画出图中各力的力臂（1）找出支点的位置（2）沿动力、阻力的作用方向将力的作用线画出（3）从支点作动力、阻力
作用线的垂线段。请画出动力臂和阻力臂F1F2胡桃夹F1F2请画出动力臂和阻力臂根据实物图画出杠杆示意图L2Oo有关力臂的问题？2 杠杆是否都是直的？力臂是＿ 到＿＿＿＿＿＿＿＿距离。思考讨论：1 力臂是一定在杠杆上吗？3 若一力作用在杠杆上，作用点不变，但作用方向改变，力臂是否改变？答：不是答：杠杆可以是直的，也可以是弯的答：要改变支点力的作用线的垂直3、人身上的杠杆3-18今天你学到了什么？1、杠杆：在力的作用下能够绕固定点转动的硬棒 2、杠杆的五要素：支点动力动力臂阻力阻力臂1、关于杠杆的下列说法中，正确的是（ ）
A、杠杆必须是一根直棒
B、杠杆不一定要有支点
C、杠杆可以是直的，也可以是弯的
D、作用在杠杆上的两个力总是使杠杆向相反的方向转动C练习2、下列关于力臂的说法中，正确的是（ ) A、动力臂是指支点到动力作用点的距离 B、阻力臂是指支点到阻力作用线的垂直距离 C、动力臂与阻力臂之和等于杠杆长 D、当力的作用线通过支点时，力臂最大B练习画出图中杠杆各力的力臂F1F2L1L2F1F2L1OL2画出下列杠杆的力臂l1l2l1l2作出下列杠杆的动力臂和阻力臂。F1找出支点、动力和阻力、动力臂和阻力臂。指甲剪Ｆ１Ｆ２垃圾筒找出支点、动力和阻力、动力臂和阻力臂。
