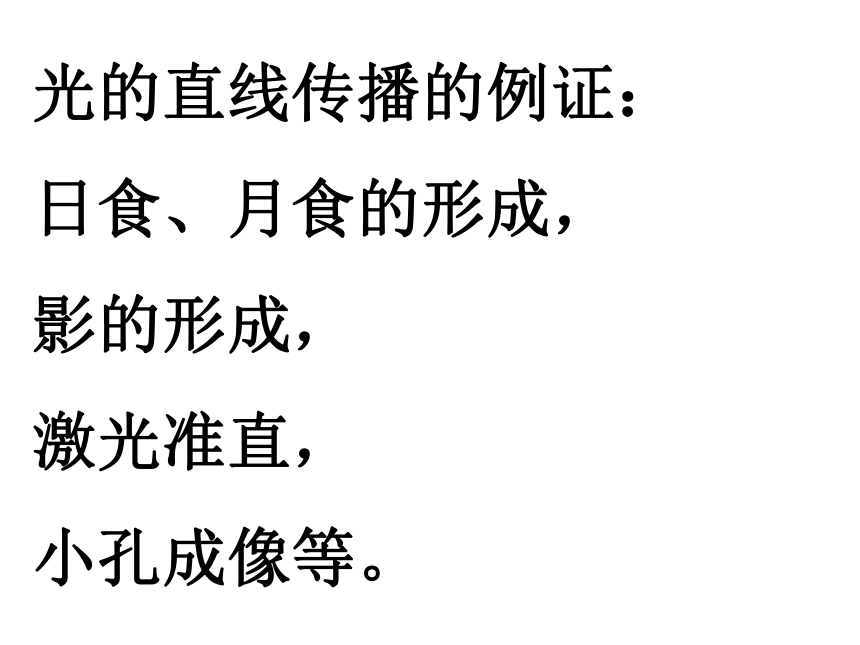

课件32张PPT。光学复习影子光的直线传播的例证：
日食、月食的形成，
影的形成，
激光准直，

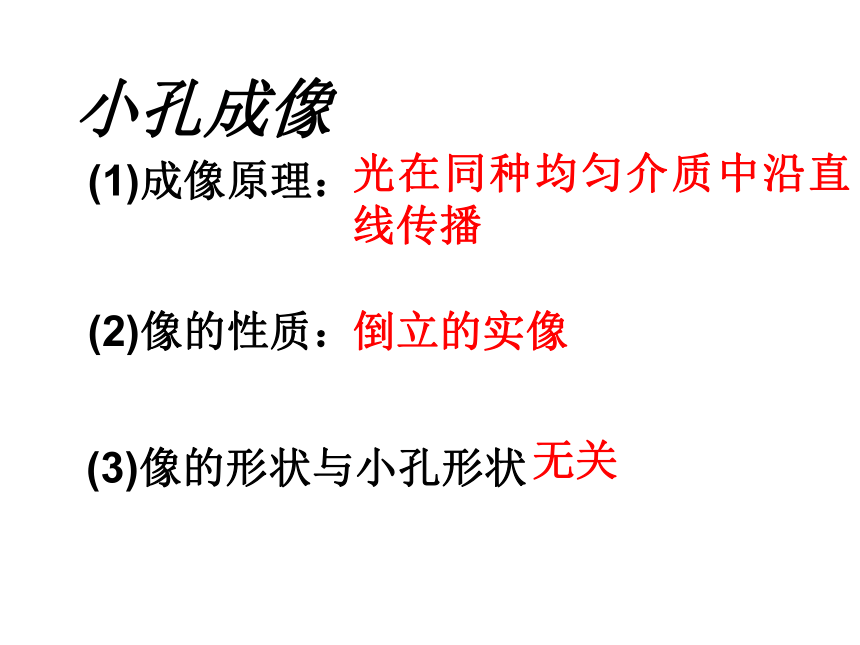

小孔成像等。小孔成像小孔成像(1)成像原理：(2)像的性质： (3)像的形状与小孔形状光在同种均匀介质中沿直线传播倒立的实像无关

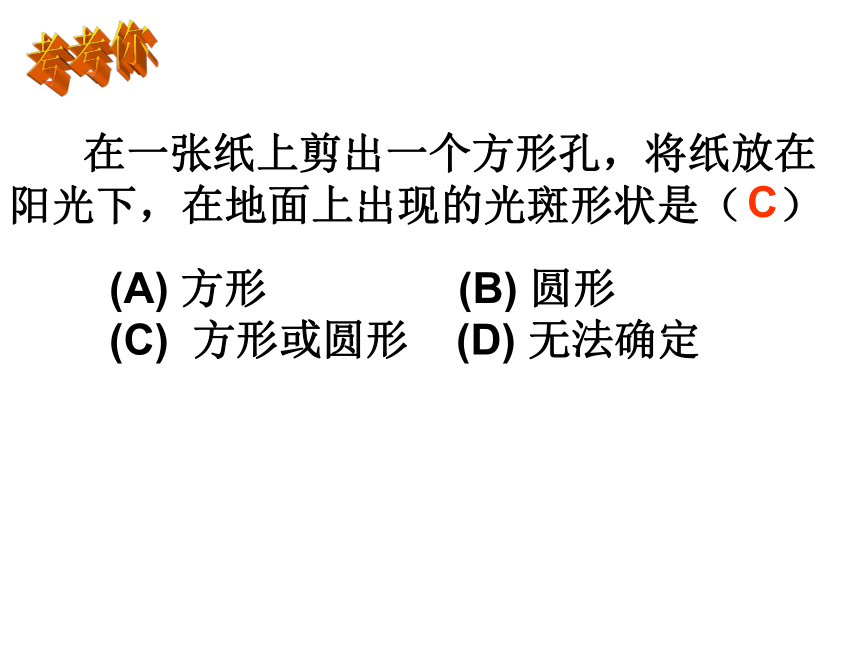

在一张纸上剪出一个方形孔，将纸放在阳光下，在地面上出现的光斑形状是（ ）C (A) 方形 (B) 圆形 (C) 方形或圆形 (D) 无法确定

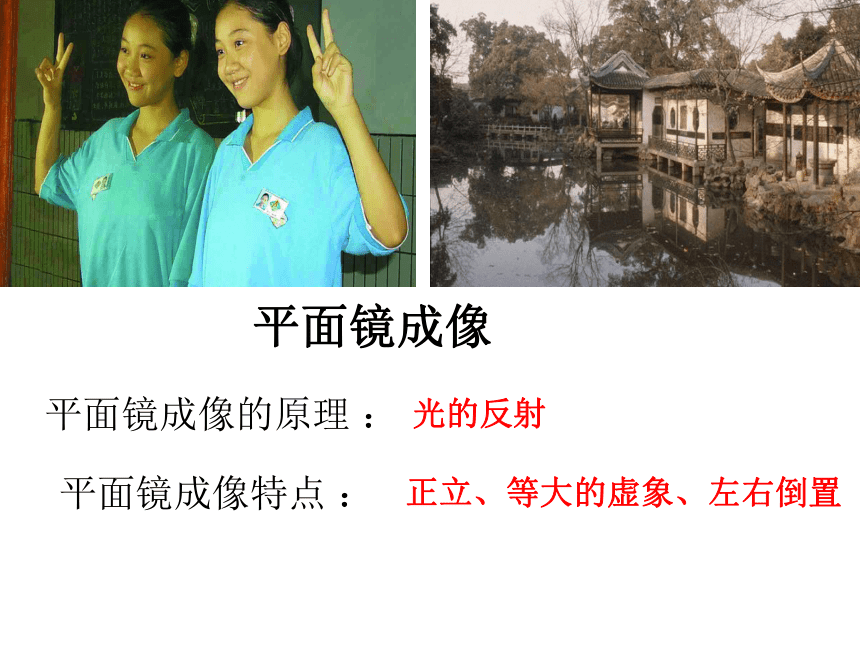

考考你倒影平面镜成像平面镜成像的原理 ：平面镜成像特点 ：

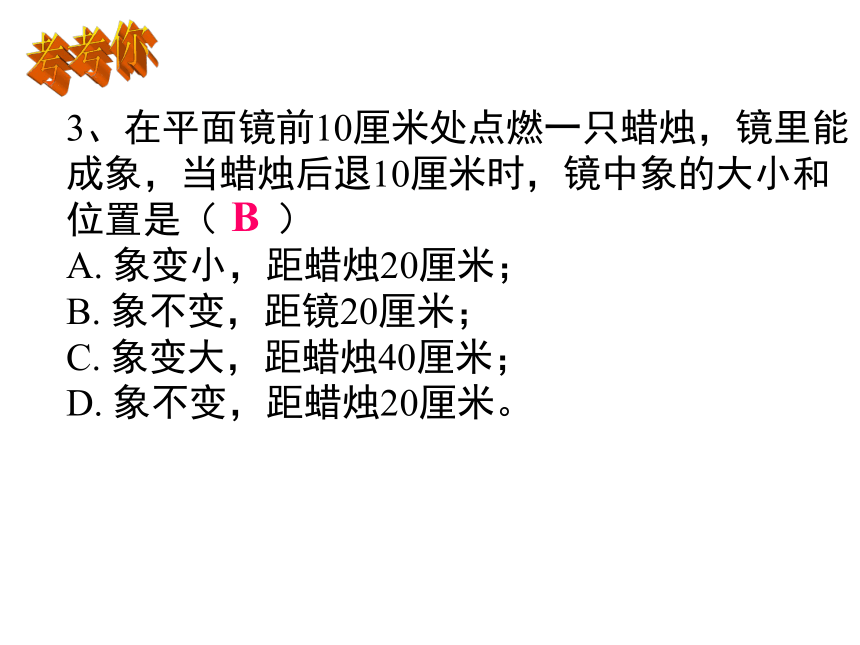

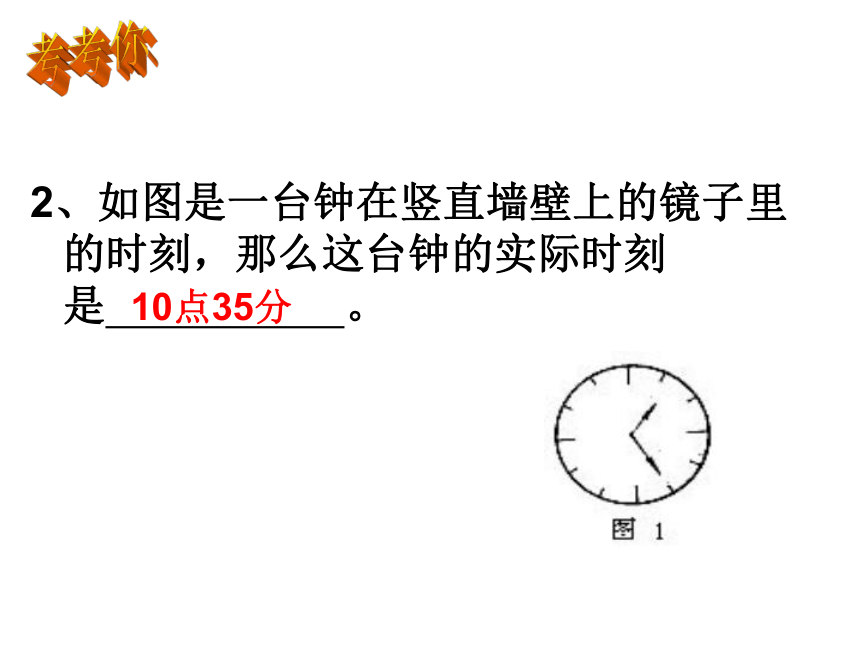

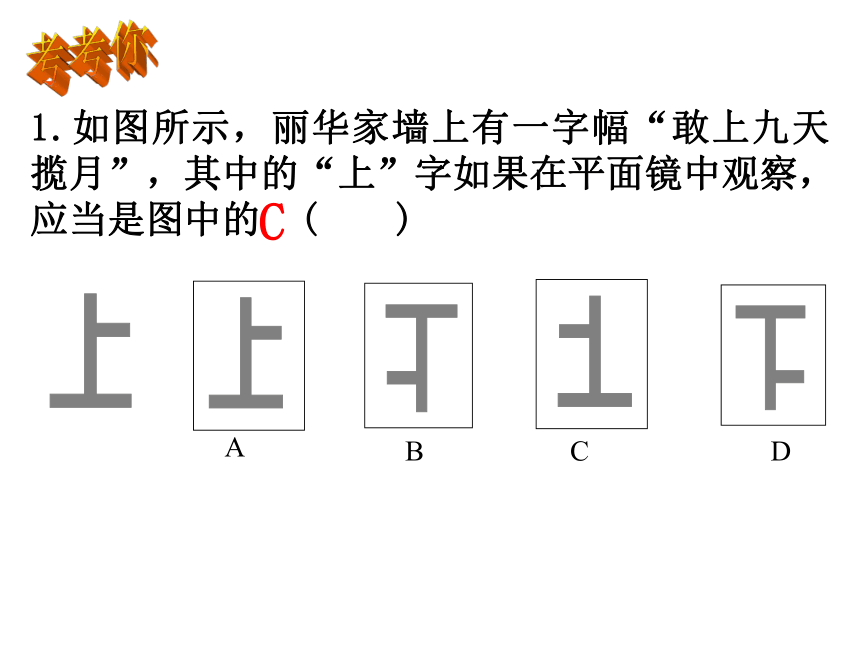

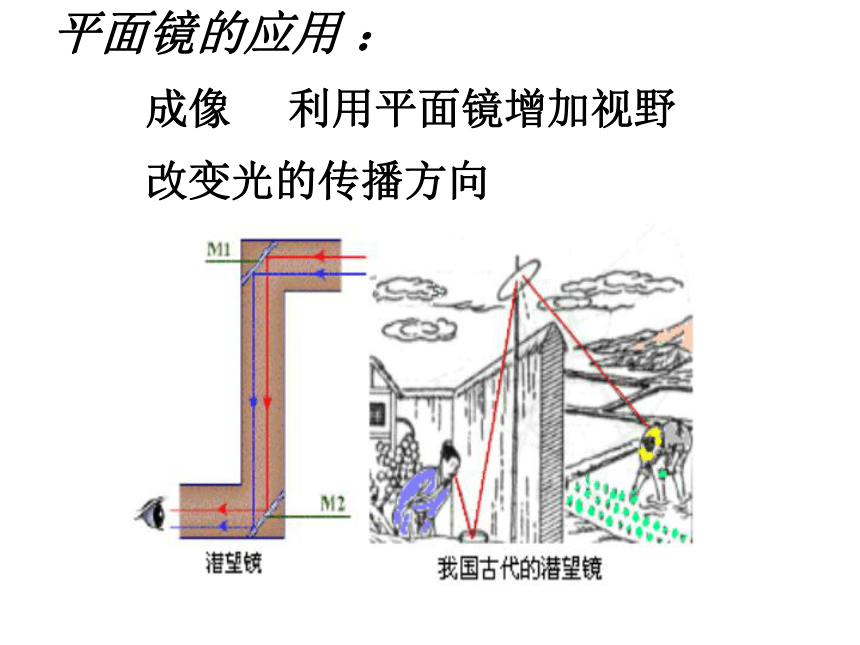

光的反射 正立、等大的虚象、左右倒置平面镜的应用 ：成像改变光的传播方向利用平面镜增加视野1.如图所示，丽华家墙上有一字幅“敢上九天揽月”，其中的“上”字如果在平面镜中观察，应当是图中的 ( )C考考你2、如图是一台钟在竖直墙壁上的镜子里 的时刻，那么这台钟的实际时刻是 。考考你10点35分3、在平面镜前10厘米处点燃一只蜡烛，镜里能成象，当蜡烛后退10厘米时，镜中象的大小和位置是（ ）
A. 象变小，距蜡烛20厘米；
B. 象不变，距镜20厘米；
C. 象变大，距蜡烛40厘米；
D. 象不变，距蜡烛20厘米。B考考你4、中秋节晚上，小名坐在自家门前赏月，发现前面有个池塘，塘中一轮明月，如果已知池中水中的深度为2米，月球到水面的距离为3.8×105千米，则小名看到月球在池中的象，这属于 现象，象到水面的距离为 米
光的反射 3.8×108
考考你 5、有一只苍蝇落在一厚度d=6mm的平面镜上，则苍蝇与它的像之间相距（ ）A、6mm B、12mm
C、3mm D、无法判断 平面镜上的苍蝇B考考你趣味题两面互成直角的平面镜可以成几个像？水中的鱼1、三线共面2、分居两侧3 、空气中角大4、垂直入射光线不变5、光路可逆光的折射规律 1、 岸上的人看池中有鱼在水中游泳，其中云是由于光的 形成的虚象，鱼是由光的 形成的虚象，水中的鱼看岸上的人比实际的 。反射折射高考考你2、如图所示，平面镜上方有一竖直挡板P，在AB和CD的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。请在图中找出发光点的位置。 （2009年河南省中考题） 说明 S`为发光点S的像点，确定发光点或平面镜的位置时，一般用数学中的对称法。 考考你3、某校新建成一个喷水池，在池底的中央安装了一只射灯。池内无水时，射灯发出的一束光照在池壁上。在S点形成一个亮斑，如图所示．现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面上升至b位置时，人看到亮斑的位置在Q点： 则 （ ） A.P点在S点的上方，Q点在S点的上方 B.P点在S点的上方，Q点在S点的下方 C.P点在S点的下方，Q点在S点的上方 D.P点在S点的下方，Q点在S点的下方c考考你照片 凸透镜成像规律倒立缩小实像倒立等大实像倒立放大实像不 能 成 像正立放大虚像f2f照相机测f幻灯机放大镜凸透镜成像规律之动画演示：凸透镜成像规律小结1. 一焦分虚实，二焦分大小4. 物近像远，实像边跑边增大2. 实像倒立，虚像正立3. 所成实像与物上下相反，左右相反5. 若用纸挡住一部分凸透镜，则所成实 像变暗，但大小不变，仍成整个的像1、一个焦距为l0cm的凸透镜，当物体从离透镜40cm处逐渐移到离透镜15cm处的过程中，下列说法中正确的是（ ）
A、像逐渐变小，像距逐渐减小 B、像逐渐变大，像距逐渐增大
C、像距逐渐增大，像先变小后变大 D、像逐渐增大，像距逐渐变小B考考你2、某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系如图，则凸透镜的焦距为 （ ）
A．60厘米 B．40厘米
C．20厘米 D．10厘米D考考你3、测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若要使用航空摄影照相机的镜头焦距为70mm，则底片到镜头间的距离为（ ）
A、140 mm以外 B、70 mm 以内
C、略大于70 mm D、恰为70 mmC考考你4、一物体放在距离凸透镜L的地方，可得到倒立、放大的实像，那么当此距离变为L/2时，所成的像( )
A、仍为倒立、放大的实像 B、变为正立、放大的虚像
C、变为侧立、缩小的实像 D、变为倒立、放大的虚像B考考你5、一个物体到凸透镜的距离为30 cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜主轴移动到距凸透镜45 cm处，则成像的情况一定是（ ）
A、放大的实像 B、等大的实像 C、缩小的实像
D、上述三种情况都可能D考考你6、在做“研究凸透镜成像”的实验中发现。当蜡烛到透镜的距离是10cm时，在透镜另一侧的光屏上得到一个放大的像，则下列判断错误的是( )
A．该透镜可作放大镜使用
B．当蜡烛到透镜的距离是5cm时，在光屏 上得不 到烛焰的像
C．当蜡烛到透镜的距离是20cm时，在光屏上可得一个缩小的像
D．该凸透镜的焦距是l0cmD考考你小结光的直线传播倒立实像光的反射
平面镜成像正立等大
虚像光的折射
正立放大虚像光的折射
凸透镜成像 凸透镜成像规律倒立缩小实像倒立等大实像倒立放大实像不 能 成 像正立放大虚像f2f照相机测f幻灯机放大镜
