19.1家庭电路 课件

课件46张PPT。第十九章　生 活 用 电
第1节　家 庭 电 路体验　家庭电路
活动：观察家庭电路中各个元件的工作方式。
(1)电能表接在电路的什么位置?作用是什么?
(2)总开关的作用是什么?
(3)开关与所控制的用电器是串联还是并联?
(4)家庭电路中各个用电器之间是如何连接的?【参考答案】(1)进户线的干路上　测量家庭电路所消耗的电能　(2)控制整个电路中的所有用电器　(3)串联　(4)并联1.家庭电路的组成：　 。
2.火线和零线：
(1)火线和零线之间的电压：　 。
(2)判断：　　　　,使氖管发光的是　　　　,不能使氖管
发光的是　 。
(3)控制用电器的开关连接：　 。3.三线插头和漏电保护器：
(1)三线插头的连接：　 。

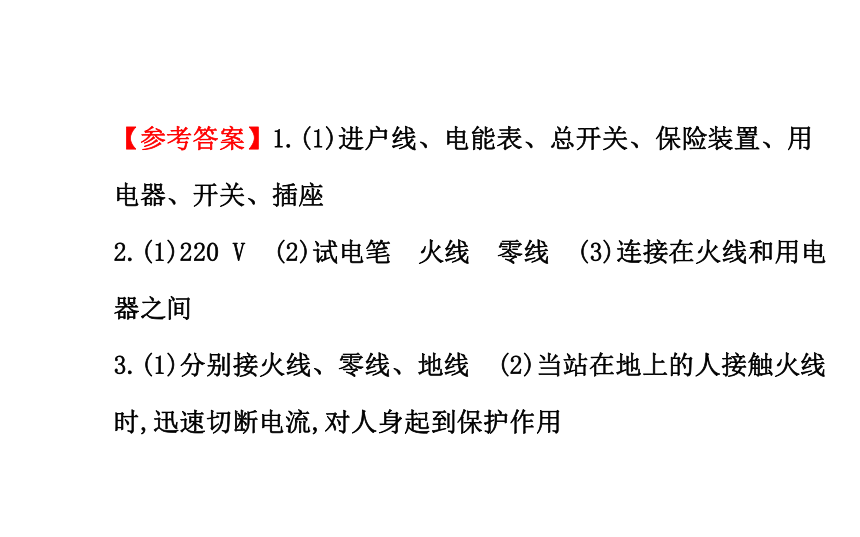

(2)漏电保护器的作用：　 。【参考答案】1.(1)进户线、电能表、总开关、保险装置、用电器、开关、插座
2.(1)220 V　(2)试电笔　火线　零线　(3)连接在火线和用电器之间
3.(1)分别接火线、零线、地线　(2)当站在地上的人接触火线时,迅速切断电流,对人身起到保护作用探究1 家庭电路的组成
1.家庭电路的连接：家庭电路中干路上的电能表、总开关、保
险装置安装的顺序是　　　　,连接顺序　　　　　　　(选填
“能”或“不能”)颠倒,为什么?提示：在家庭电路的安装过程中,电能表在总开关的前面,电能表是用来测量所有工作的用电器消耗的总电能的。总开关一定要在保险装置之前,目的是在检修电路或更换保险丝时,将电路断开,保证安全。三者的顺序不能颠倒,即电能表、总开关、保险装置。
参考答案：电能表、总开关、保险装置　不能　这样可以保证电能表不受家庭电路影响,可以一直处于工作状态和保护电路安全2.简易的保险装置是什么?在电路中的作用是什么?
提示：简易的保险装置是熔丝,当电路中的电流过大时,由焦耳定律知,熔丝产生的电热增多,熔丝的温度升高,当达到熔丝的熔点时,熔丝就会熔断,切断电路,起到保护电路的作用
参考答案：熔丝(保险丝)　当电路中的电流过大时,熔丝就会熔断,保护电路。3.现代居民楼的保险装置一般采用什么?在电路中的作用是什么?
参考答案：空气开关　当电路中的电流过大时,空气开关自动断开,切断电路,保护电路。【微点拨】
(1)输电线进户后首先接到电能表上。
(2)家庭电路进行维修时,必须断开总开关。
(3)用电器连接在电能表、总开关、保险装置之后。【知识拓展】 日光灯
日光灯管：一个在真空情况下充有一定数量的氩
气和少量水银的玻璃管,管的内壁涂有荧光材料,
两个电极用钨丝绕成,上面涂有一层加热后能发
射电子的物质。管内氩气既可帮助灯管点燃,又
可延长灯管寿命。启动器：又叫启辉器、热继电器。日光灯启动器有辉光式和热开关式两种。最常用的是辉光式。外面是一个铝壳(或塑料壳),里面有一个氖灯和一个纸质电容器,氖灯是一个充有氖气的小玻璃泡,里边有一个U形双金属片和一个静触片(如图所示)。双金属片是由两种膨胀系数不同的金属组成,受热后,由于两种金属的膨胀程度不同而弯曲程度减小,与静触片相碰,冷却后恢复原形与静触片分开。与氖灯并联的纸质电容器的作用是减小日光灯启动时对无线电接收机的干扰。镇流器：又叫限流器、扼流圈,是一个具有铁芯的线圈。其作用有两个：一是在日光灯启动时它产生一个很高的感应电压,使灯管点燃,二是灯管工作时限制通过灯管的电流不致过大而烧毁灯丝。探究2 火线和零线
1.火线和零线的判断：
(1)如图,填出试电笔各部分名称。金属笔尖 电阻金属笔卡(2)使用试电笔时,为什么手指必须按住金属笔卡?
提示：使用时,手指按住笔卡,笔尖接触被测
的导线,如果被测导线是火线,电流经过笔尖、
电阻、氖管、弹簧、金属笔卡,再经过人体、
大地,流经零线,与电源构成闭合电路,氖管就
会发光。如果笔尖接触的是零线,氖管中不会有电流,也就不会发光。如图所示。
参考答案：使电流通过人体与电源构成闭合电路。(3)使用试电笔时,为什么手指不能碰到笔尖?
提示：若手接触笔尖,如果被测导线是火线,电流经过笔尖、人体、大地,流经零线,与电源构成闭合电路,没有经过高电阻,则通过人体的电流会很大,人就发生触电事故。
参考答案：若接触笔尖,则通过人体的电流很大,人会发生触电事故。(4)试电笔中电阻的作用是什么?
提示：氖管发光只需很小的电流,所以要在试电笔的电路中串联一个很大的电阻,由于电流很小,使用试电笔时尽管电流通过人体,也不会对人造成伤害。
参考答案：保证氖管的正常发光和人体的安全。2.火线和零线之间用电器的连接：(1)为什么要将控制用电器的开关连接在火线和用电器之间?
提示：如果装在零线上,当开关断开时,用电器仍然带电,当检修更换用电器时容易造成触电事故;开关接在火线上,当开关断开时,它所控制的用电器就与火线断开,不带电,可以确保安全。
参考答案：开关接在火线上,当开关断开时,它所控制的用电器与火线断开,不带电,可以确保安全。(2)为什么螺口灯泡的螺旋套接在零线上?
提示：螺旋套接火线或零线,灯泡都会亮,但出于安全考虑应该接在零线上。因为螺旋套的接触面大,在安装灯泡过程中不小心碰到它的机会就会大,易造成触电事故。
参考答案：若接火线,由于螺旋套的接触面大,在安装灯泡过程中不小心碰到它的机会就大,易造成触电事故。【微点拨】
(1)进户的两条输电线分别是火线和零线。
(2)火线与零线之间的电压是220 V,火线与地之间的电压是
220 V,零线与地之间的电压是0 V。【知识拓展】 家庭电路的常见故障
(1)断路：当电路某处断开,电路中无电流通过,用电器不能工作,就是断路。包括：用电器内部断路、火线断路、零线断路。造成断路的主要原因：电线断开、线头脱落、接触不良、用电器烧坏等。
(2)短路：电流没有经过用电器而直接构成通路就是短路。包括：用电器外部导线的短路和用电器内部的短路。造成短路的主要原因：火线和零线用导线直接连接。(3)过载：当同时使用的用电器过多,用电器的总功率过大,使电路中的电流过大,超过电路允许通过的电流,致使保险丝熔断或烧坏电能表或造成用电器两端电压低于额定电压而不能正常工作。
(4)漏电：用电器由于长期使用或接线不当,造成火线和其他不能带电的导体直接或间接接触,就是漏电,容易造成触电事故。探究3 三线插头和漏电保护器
1.如图所示,说出三线插头上的字母表示的含义。
L：　　　　　　　　。
N：　　　　　　　　。
E：　　　　　　　　。
参考答案：接火线　接零线 与室外的大地相连2.家庭电路中,为什么有时使用三孔插座而不使用两孔插座?如何连接?提示：插座分为两孔插座和三孔插座。两孔插座的左边①孔应该接零线,右边②孔应该接火线。三孔插座的左边③孔应该接零线,右边②孔应该接火线,上边①孔接地线。当三线插头插入三孔插座的同时,用电器的金属外壳也就接了大地,即使外壳带了电,电流也会从接地导线流走,人体接触外壳就没有危险。
参考答案：三孔插座上边①孔接地,目的是防止外壳带电时,人接触发生触电事故,因为接地后,即使外壳带了电,电流也会从接地导线流走。插座连接方式巧记为“左零、右火、上接地”,即①接地线,②接火线,③接零线3.漏电保护器的作用是什么?
参考答案：当站在地面上的人不小心接触到了火线,电流经过人体流入大地,漏电保护器会迅速切断电流,对人身起到保护作用。【微点拨】
(1)三脚插头中接外壳的插头较长,目的是保证在插入和拔下的瞬间,即使外壳漏电,也不会使人触电。
(2)三孔插座与两孔插座的区别是三孔插座除了一孔接火线,一孔接零线,还有一孔是接地线。【知识拓展】 空气开关
空气开关也称为低压断路器,可用来接通和分断负载电路,也可用来控制不频繁起动的电动机。它的功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操纵方便、安全等优点,所以目前被广泛应用。试电笔火线零火地考点1 家庭电路及连接
【示范题1】如图所示的家庭电路,有两个器件连接错误,它们是(　　)A.闸刀开关和带开关的灯泡
B.带开关的灯泡和带熔丝的二线插座
C.带开关的灯泡和三线插座
D.闸刀开关和三线插座【解题指南】(1)家庭电路中的用电器、插座是如何连接的?
(2)控制用电器的开关应如何连接?
(3)三孔插座如何连接?
提示：(1)并联。(2)连接在火线和用电器之间。
(3)左零右火上接地。【精讲精析】选C。本题考查了家庭电路的相关知识。控制灯泡的开关应接在灯泡和火线之间;保险装置应接在插座和火线之间;对于三线插座,中间接地线,并且左零右火。故选C。【通关金钥匙】家庭电路安装口诀
火线零线并排走,零线直接进灯座,火线先过保险盒,再过开关进灯座,开关灯座要串联,插座电灯要并联,熔断器用电器要串联。【变式训练】如图所示为家庭电路的组成。其中接入①的用电器和②是　　　联,②和③是　　　联。【解析】本题考查家庭电路的连接以及安全用电的知识。家庭电路中的用电器及插座之间是并联的;控制灯泡的开关应该与灯泡串联接在火线上。
答案：并　串考点2 用试电笔判断电路故障
【示范题2】如图所示,
家庭电路中电灯突然熄灭,小明用试电笔
分别测两根电源线,发现氖管都发光。据
此,请你帮助小明推断该电路故障可能是(　　)
A.灯泡短路 B.火线断路
C.零线断路 D.条件不足,无法确定【解题指南】(1)在正常情况下,氖管发光,说明接触的是哪根导线?
(2)在正常情况下,氖管不发光,说明接触的是哪根导线?
(3)在所有情况下,氖管发光,说明什么?
提示：(1)火线　(2)零线　
(3)有电流通过试电笔【精讲精析】选C。本题考查用试电笔检测电路的故障。如果灯泡短路,灯泡熄灭,漏电保护器断开,氖管不发光,故A错误;如果火线断路,电路断路,灯泡不亮,用试电笔测试时氖管都不亮,故B错误;如果零线断路,电路断路,灯泡熄灭,用试电笔分别测两根电源线,氖管仍发亮,故C正确。故选C。【通关金钥匙】用试电笔判断电路故障的方法
(1)情形1：把不能工作的用电器看作导线。若待测点能使试电笔发光,则该点与火线之间至少有一条是通路;反之,若待测点与火线之间能形成通路,则测试待测点时它能使试电笔发光。
(2)情形2：把不能工作的用电器看作导线。若测试待测点时不能使试电笔发光,则该点与火线之间出现断路;反之,若待测点与火线之间出现断路,则待测点不能使试电笔发光。【变式训练】某同学晚上在家做功课时,把台灯插头插入书桌
边的插座上,闭合台灯开关,发现台灯不亮。为了找出原因,他
把台灯插头插入其他插座,闭合台灯开关,发现台灯能正常发
光;用试电笔插入书桌边的插座进行检查时,发现其中一个孔能
使试电笔的氖管发光。关于台灯不亮的原因下列说法正确的是
(　　)
A.进户线火线断了 B.进户线零线断了
C.书桌边的插座与火线断开 D.书桌边的插座与零线断开【解析】选D。本题考查了用试电笔来检查电路故障,进户线火线烧断,台灯不会发光,故A错误。进户线零线断开,台灯不会发光,故B错误。书桌边的插座与火线断开,不会使试电笔的氖管发光,故C错误。书桌边的插座其中一个孔接火线,能使氖管发光,若零线断开,使得灯不能发光,故D正确。
