第二十章 电与磁 复习课件

课件29张PPT。阶段复习课

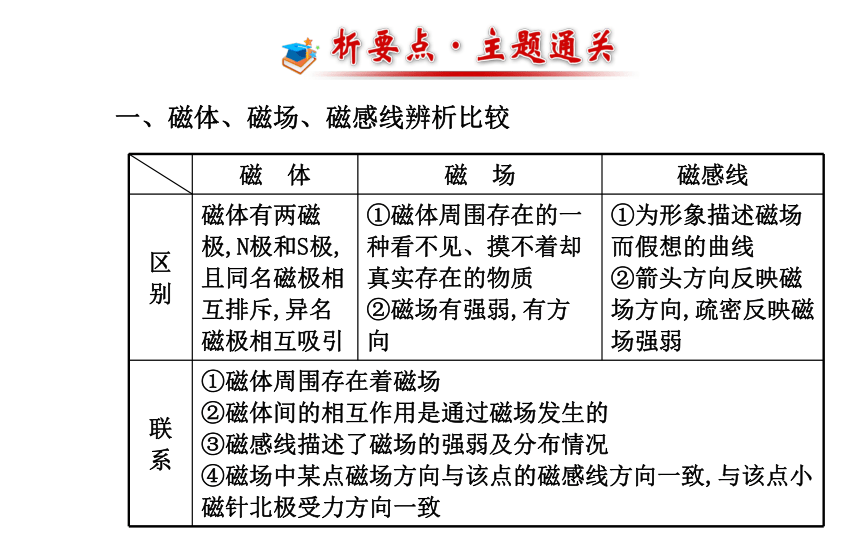

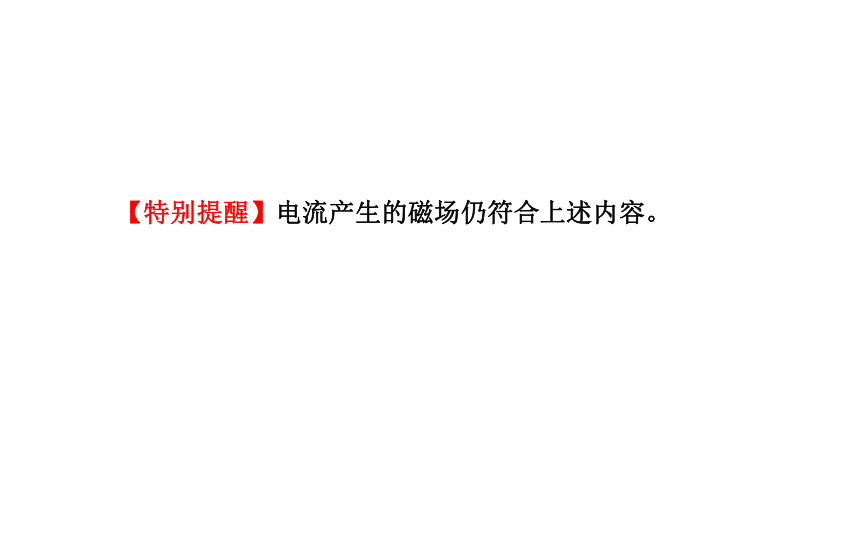

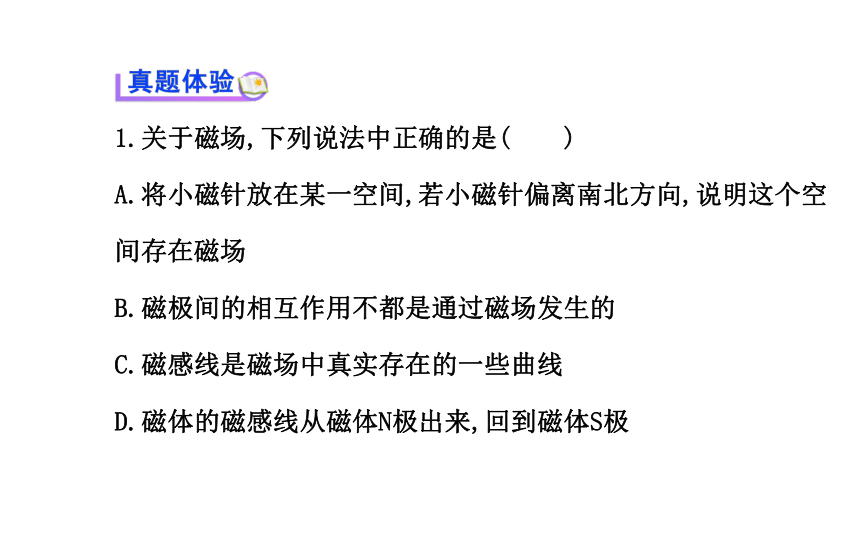

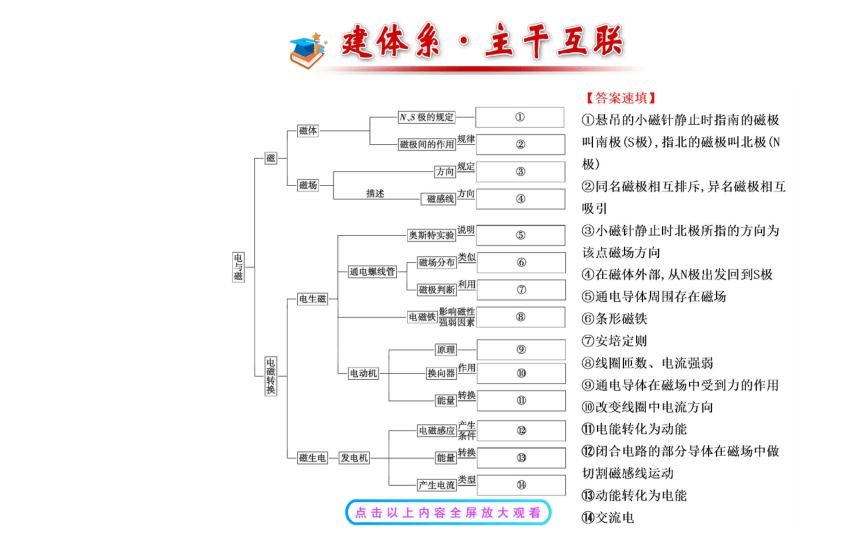

第 二十 章一、磁体、磁场、磁感线辨析比较【特别提醒】电流产生的磁场仍符合上述内容。1.关于磁场,下列说法中正确的是(　　)
A.将小磁针放在某一空间,若小磁针偏离南北方向,说明这个空间存在磁场
B.磁极间的相互作用不都是通过磁场发生的
C.磁感线是磁场中真实存在的一些曲线

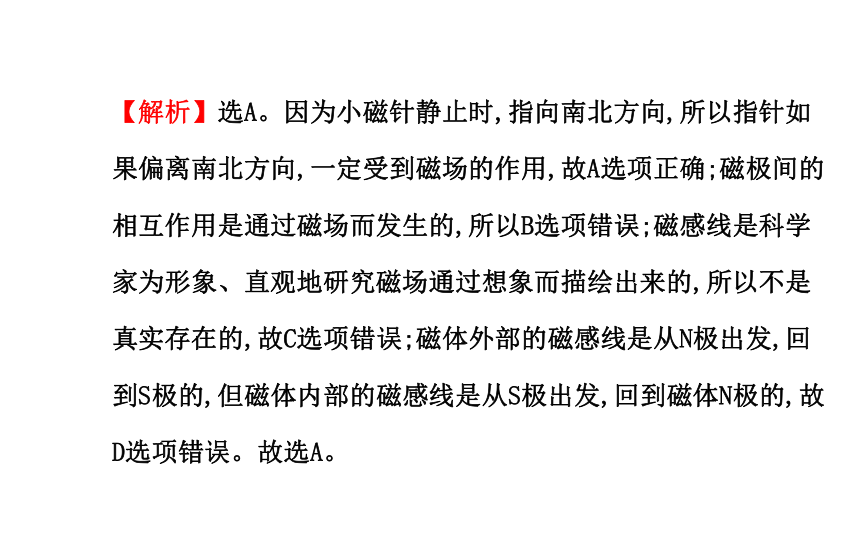

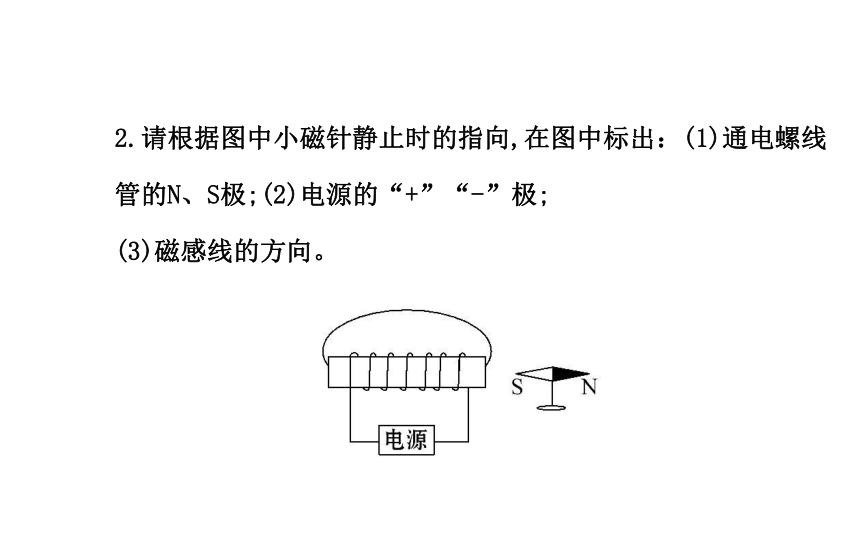

D.磁体的磁感线从磁体N极出来,回到磁体S极【解析】选A。因为小磁针静止时,指向南北方向,所以指针如果偏离南北方向,一定受到磁场的作用,故A选项正确;磁极间的相互作用是通过磁场而发生的,所以B选项错误;磁感线是科学家为形象、直观地研究磁场通过想象而描绘出来的,所以不是真实存在的,故C选项错误;磁体外部的磁感线是从N极出发,回到S极的,但磁体内部的磁感线是从S极出发,回到磁体N极的,故D选项错误。故选A。2.请根据图中小磁针静止时的指向,在图中标出：(1)通电螺线管的N、S极;(2)电源的“+”“-”极;

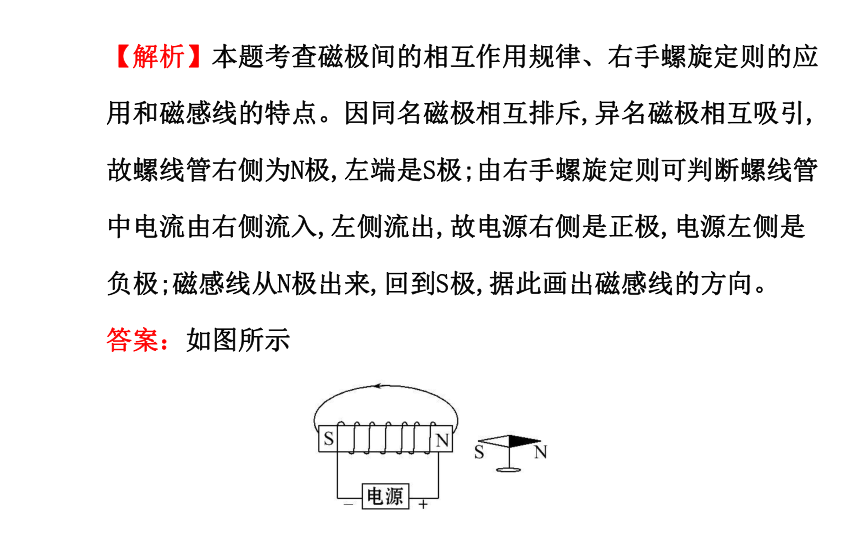

(3)磁感线的方向。【解析】本题考查磁极间的相互作用规律、右手螺旋定则的应用和磁感线的特点。因同名磁极相互排斥,异名磁极相互吸引,故螺线管右侧为N极,左端是S极;由右手螺旋定则可判断螺线管中电流由右侧流入,左侧流出,故电源右侧是正极,电源左侧是负极;磁感线从N极出来,回到S极,据此画出磁感线的方向。

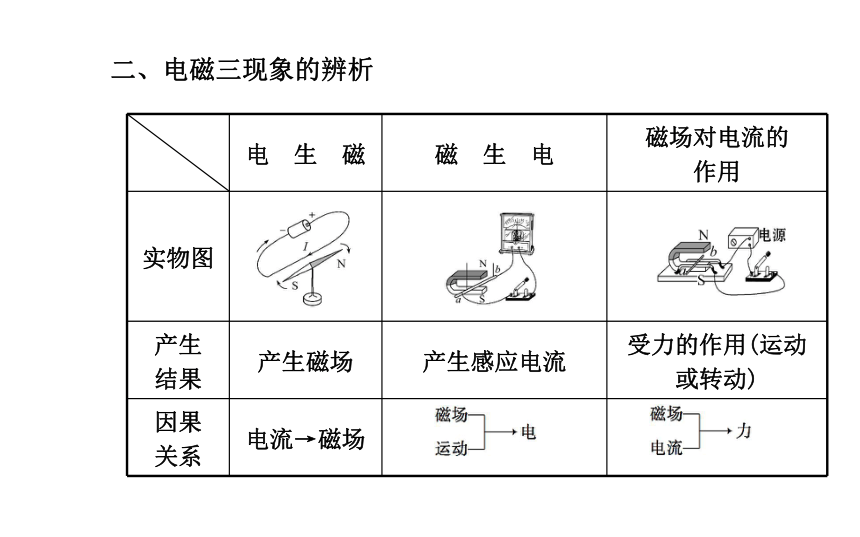

答案：如图所示二、电磁三现象的辨析【方法技巧】(1)电生磁：无条件,只要有电流,在其周围就存在磁场。
(2)磁生电：有条件,有外力的参与且做切割磁感线运动。
(3)磁场对电流的作用：有条件,电流必须在磁场中且电流的方向和磁场方向不平行。
(4)机械能和电能的相互转化离不开磁场这个媒介物,即都是在磁场中完成的。1.如图所示的四个装置,关于它们的说法中错误的是(　　)A.图a可用来演示电磁感应现象
B.图b可用来演示电流的磁效应
C.图c中螺线管的右端是N极
D.图d可用来演示发电机的工作原理【解析】选D。本题考查电和磁的有关知识。图a没有电池,验证闭合电路的一部分导体切割磁感线时产生感应电流,是电磁感应现象实验,故A正确;图b验证了通电导体周围存在磁场,这是奥斯特的实验,说明了电流的磁效应,故B正确;图c中,由安培定则可判定螺线管的右端为N极,故C正确;图d有电池,验证通电导体在磁场中受力的实验,利用此装置原理制造了电动机而不是发电机,故D错误。故选D。2.POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示),在使用时,将带有磁条的信用卡在POS机指定位置刷一下,检测头的线圈中就会产生变化的电流,POS机便可读出磁条上的信息。下图中能反映POS刷卡机读出信息原理的是(　　)【解析】选B。本题考查电磁感应的应用与电磁现象的辨析。根据题意,POS机读取信用卡磁条上的信息,原理是电磁感应。A图反映电流周围存在着磁场;C图电路中有电源,研究的是通电导体在磁场中受力运动;B图电路中没有电源,研究的是电磁感应;D图电路中有电源,研究的是电动机的工作过程。3.下列装置中,与发电机工作原理相同的是(　　)【解析】选B。本题考查电与磁现象。发电机的原理是电磁感应现象。电动机和扬声器是利用通电导体在磁场中受力运动的原理,话筒是利用电磁感应现象,电磁继电器是电磁铁的应用。4.如图为直流电动机的工作原理图。以下相关的分析中正确的是(　　)
A.电动机工作过程中,消耗的电能全部转化为内能
B.电动机工作过程中,消耗的电能全部转化为机械能
C.电动机工作过程中,线圈中也产生感应电流
D.电动机工作过程中,线圈中的电流方向保持不变【解析】选C。本题考查电动机的工作原理。电动机在工作过程中,消耗电能,大部分转化为机械能,还有一部分转化为内能,A、B错;闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中会产生感应电流,因此电动机在工作时,线圈中也会产生感应电流,C对;直流电动机在工作时,由换向器不断改变线圈中的电流方向,使线圈持续地转动,D错。三、直流电动机和交流发电机的区别1.小明以塑料为连接轴将两个玩具电机的转轴连接起来,并连接如图所示的电路,开关S闭合后,灯泡发光,下列说法不正确的是(　　)
A.甲、乙电机转动
B.甲电机相当于发电机
C.乙电机相当于电动机
D.将电源正负极对调,灯泡亮度发生改变【解析】选D。本题考查直流电动机的原理、发电机的构造和原理。闭合开关,乙电机转动,乙带动甲电机转动,A选项正确;开关S闭合后,灯泡发光,说明电路中有电流,由甲电机提供,甲电机相当于发电机,B选项正确;闭合开关,乙电机转动,乙电机相当于电动机,C选项正确;将电源正负极对调,甲乙电机的转速不变,甲电机产生的感应电流大小不变,灯泡的实际功率不变,亮度不变,D选项错误。2.如图,能说明发电机工作原理的是图
　　　　(选填“甲”或“乙”)。【解析】本题考查直流电动机的原理、发电机的构造和原理。由图可知甲图有电源,是电动机,它将电能转化为机械能;乙图无电源,所以是发电机,它将机械能转化为电能。
答案：乙3.如图所示的是　　　　　　(选填“发电机”或“电动机”)的示意图,它是根据英国物理学家法拉第发现的　　　　　现象制成的。【解析】本题考查发电机的构造及原理。观察图中线圈在磁场中转动,外部电路中有小灯泡,说明这是发电机的示意图,是根据英国物理学家法拉第发现的电磁感应现象制成的。
答案：发电机　电磁感应
