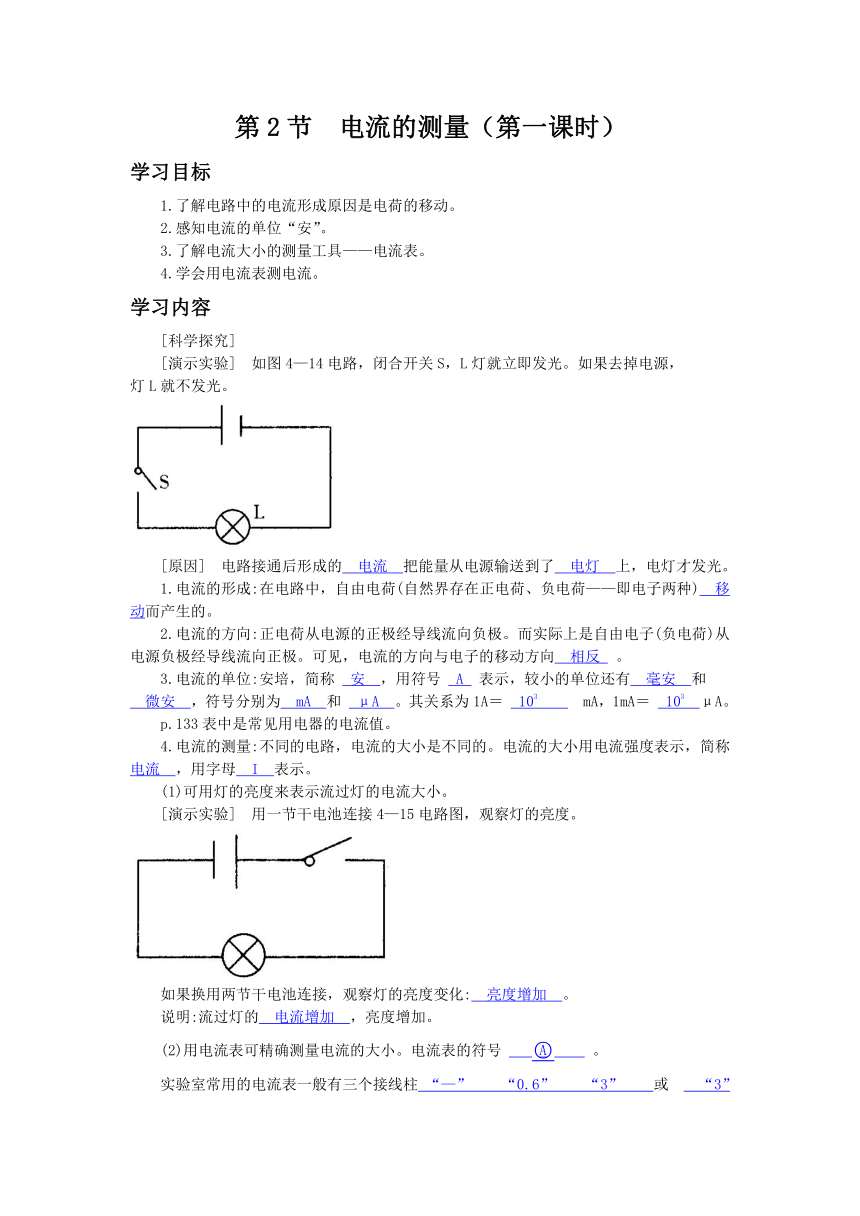

第2节 电流的测量

第2节 电流的测量（第一课时）
学习目标
1.了解电路中的电流形成原因是电荷的移动。
2.感知电流的单位“安”。
3.了解电流大小的测量工具——电流表。
4.学会用电流表测电流。
学习内容
[科学探究]
[演示实验] 如图4—14电路，闭合开关S，L灯就立即发光。如果去掉电源，
灯L就不发光。
[原因] 电路接通后形成的 电流 把能量从电源输送到了 电灯 上，电灯才发光。
1.电流的形成:在电路中，自由电荷(自然界存在正电荷、负电荷——即电子两种) 移动而产生的。
2.电流的方向:正电荷从电源的正极经导线流向负极。而实际上是自由电子(负电荷)从电源负极经导线流向正极。可见，电流的方向与电子的移动方向 相反 。
3.电流的单位:安培，简称 安 ，用符号 A 表示，较小的单位还有 毫安 和
微安 ，符号分别为 mA 和 μA 。其关系为1A＝ 103　　 mA，1mA＝ 103 μA。
p.133表中是常见用电器的电流值。
4.电流的测量:不同的电路，电流的大小是不同的。电流的大小用电流强度表示，简称 电流 ，用字母 I 表示。
(1)可用灯的亮度来表示流过灯的电流大小。
[演示实验] 用一节干电池连接4—15电路图，观察灯的亮度。
如果换用两节干电池连接，观察灯的亮度变化: 亮度增加 。
说明:流过灯的 电流增加 ，亮度增加。
(2)用电流表可精确测量电流的大小。电流表的符号 。

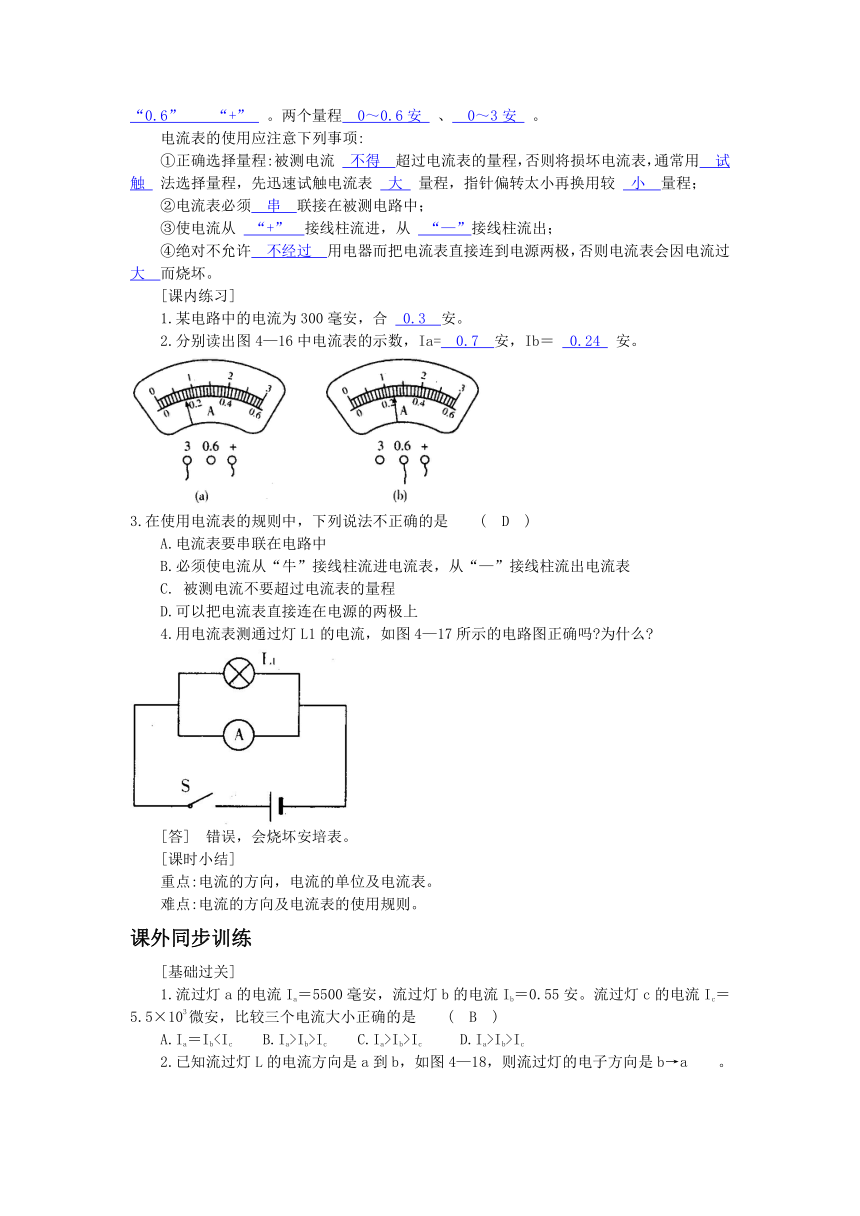

实验室常用的电流表一般有三个接线柱 “—” “0.6” “3” 或 “3” “0.6” “+” 。两个量程 0～0.6安 、 0～3安 。
电流表的使用应注意下列事项:
①正确选择量程:被测电流 不得 超过电流表的量程，否则将损坏电流表，通常用 试触 法选择量程，先迅速试触电流表 大 量程，指针偏转太小再换用较 小 量程；
②电流表必须 串 联接在被测电路中；
③使电流从 “+” 接线柱流进，从 “—”接线柱流出；
④绝对不允许 不经过 用电器而把电流表直接连到电源两极，否则电流表会因电流过 大 而烧坏。
[课内练习]
1.某电路中的电流为300毫安，合 0.3 安。
2.分别读出图4—16中电流表的示数，Ia= 0.7 安，Ib＝ 0.24 安。
3.在使用电流表的规则中，下列说法不正确的是 ( D )
A.电流表要串联在电路中
B.必须使电流从“牛”接线柱流进电流表，从“—”接线柱流出电流表
C. 被测电流不要超过电流表的量程
D.可以把电流表直接连在电源的两极上
4.用电流表测通过灯L1的电流，如图4—17所示的电路图正确吗 为什么
[答] 错误，会烧坏安培表。
[课时小结]
重点:电流的方向，电流的单位及电流表。
难点:电流的方向及电流表的使用规则。
课外同步训练
[基础过关]
1.流过灯a的电流Ia＝5500毫安，流过灯b的电流Ib＝0.55安。流过灯c的电流Ic＝5.5×103微安，比较三个电流大小正确的是 ( B )
A.Ia＝IbIb>Ic C.Ia>Ib>Ic D.Ia>Ib>Ic
2.已知流过灯L的电流方向是a到b，如图4—18，则流过灯的电子方向是b→a 。
3.在用电流表测电流时，连接好电路，闭合开关，若发现电流表指针向逆时针方向偏，应立即 打开开关 ，并调换 正负接线柱 。
4.下列用电流表测L1的电流图中，电流表连接正确的是 ( A )
[深化提高]
5.某同学用电流表测量流过电灯的电流大小，所接电流表的量程为0～0.6安，但刻度盘上只能看清0～3安量程的刻度，发现指针在2.4安刻度线上，则该同学测得的电流大小为 ( C )
A.2.4安 B.0.12安 C. 0.48安 D.1.2安
6.使用电流表时，一般不能把电流表直接接在电源两极上，是因为 ( D )
A.流过电流表的电流太小，不能测出电流值
D.流过电流表的电流太小，会损坏电流表
C流过电流表的电流太大，不能测出电流值
D.流过电流表的电流太大，会损坏电流表
7.将图4—20中的元件连接。要求灯泡L1、L2并联，电流表测灯L1中的电流，开关S1控制整个电路，S2只控制灯L2。
8.把上题中实物电路画成电路图。
