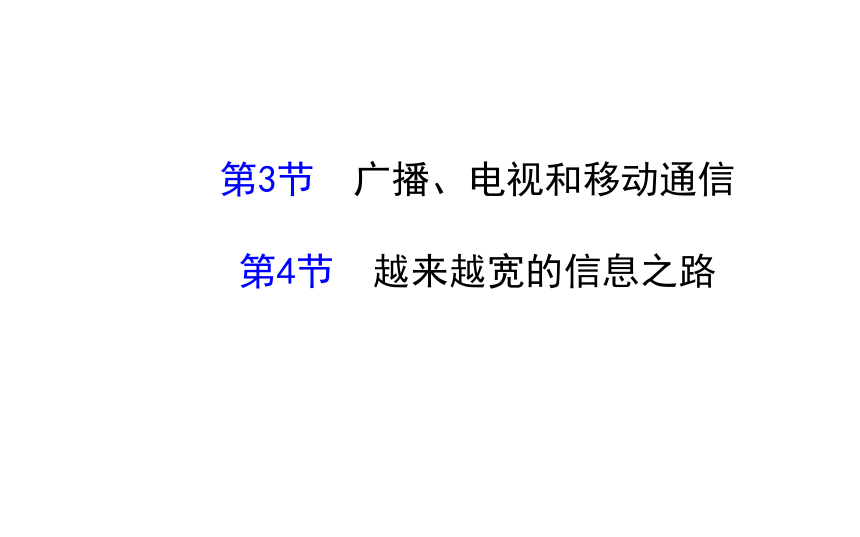

课件29张PPT。第3节　广播、电视和移动通信

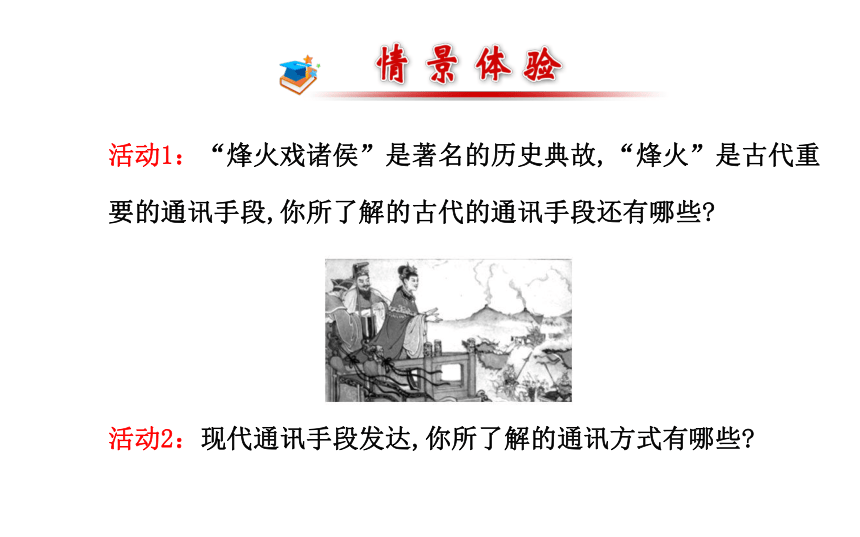

第4节　越来越宽的信息之路活动1：“烽火戏诸侯”是著名的历史典故,“烽火”是古代重要的通讯手段,你所了解的古代的通讯手段还有哪些?

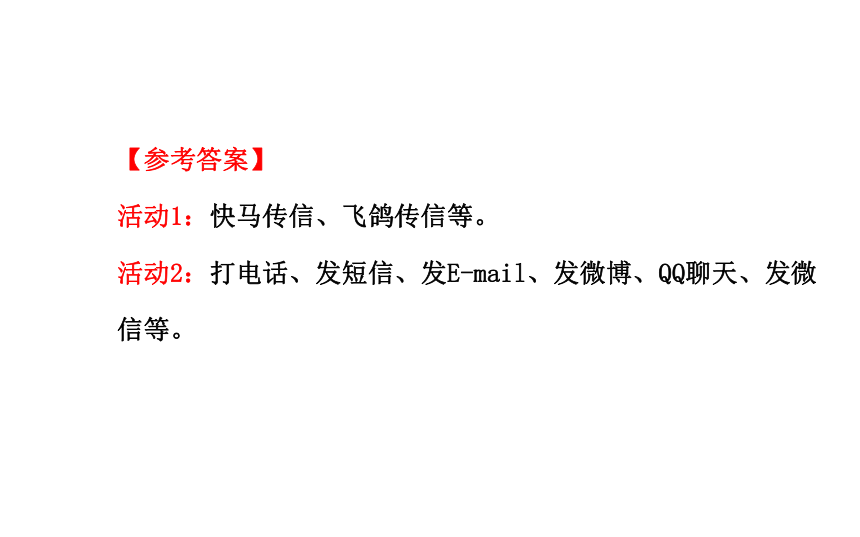

活动2：现代通讯手段发达,你所了解的通讯方式有哪些?【参考答案】
活动1：快马传信、飞鸽传信等。

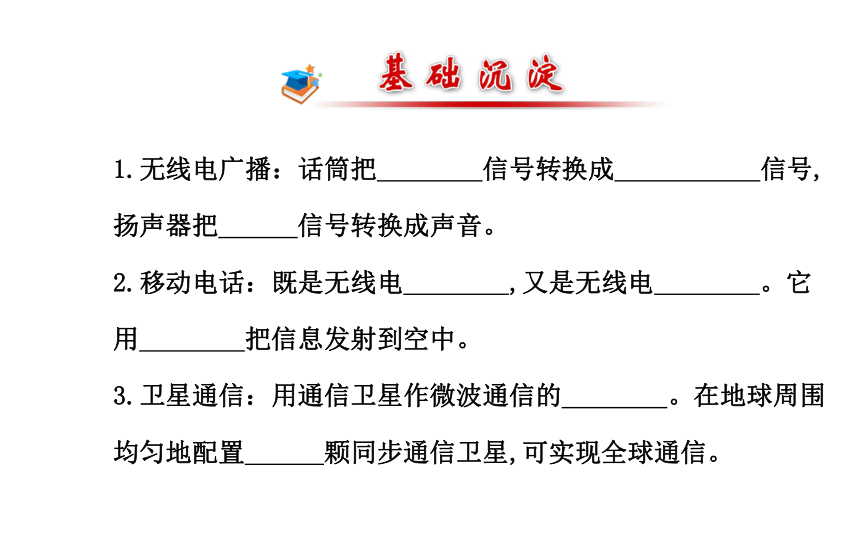

活动2：打电话、发短信、发E-mail、发微博、QQ聊天、发微信等。1.无线电广播：话筒把　　　　信号转换成? 信号,扬声器把　　　信号转换成声音。
2.移动电话：既是无线电　　　　,又是无线电　　　　。它用　　　　把信息发射到空中。

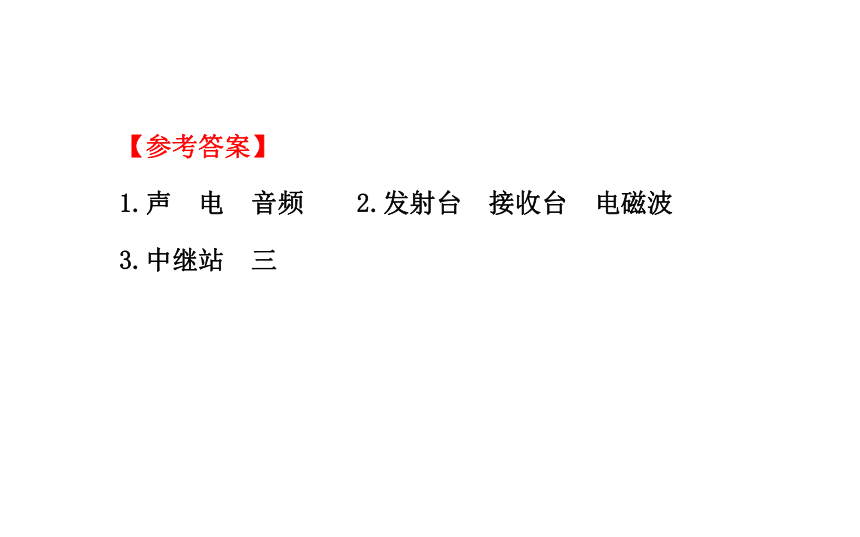

3.卫星通信：用通信卫星作微波通信的　　　　。在地球周围均匀地配置　　　颗同步通信卫星,可实现全球通信。【参考答案】
1.声　电　音频　　2.发射台　接收台　电磁波　　

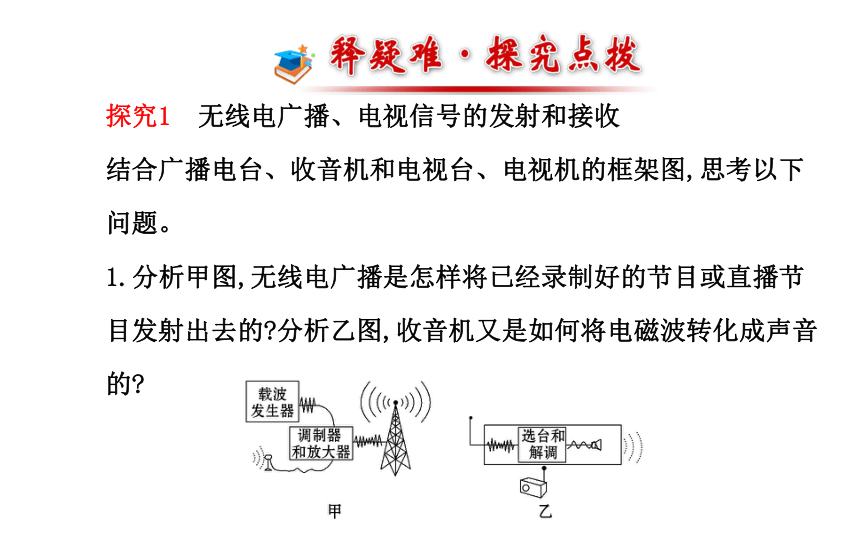

3.中继站　三探究1 无线电广播、电视信号的发射和接收
结合广播电台、收音机和电视台、电视机的框架图,思考以下问题。

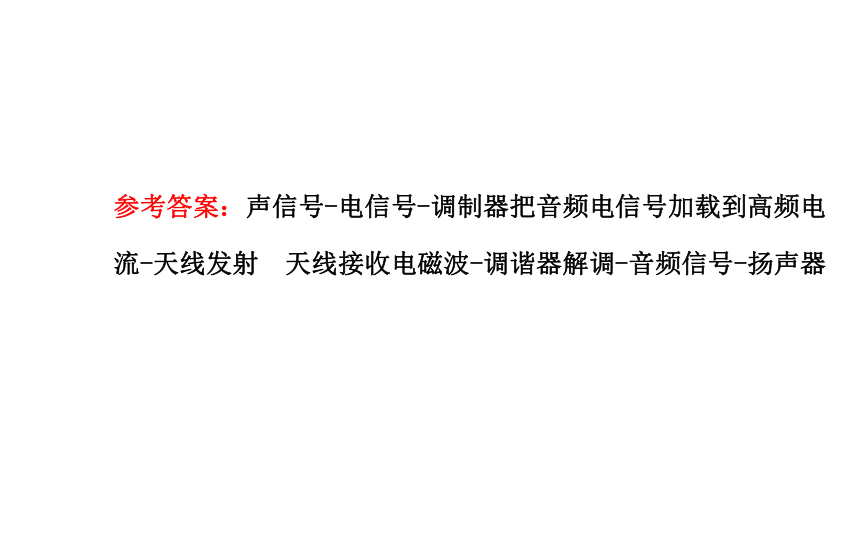

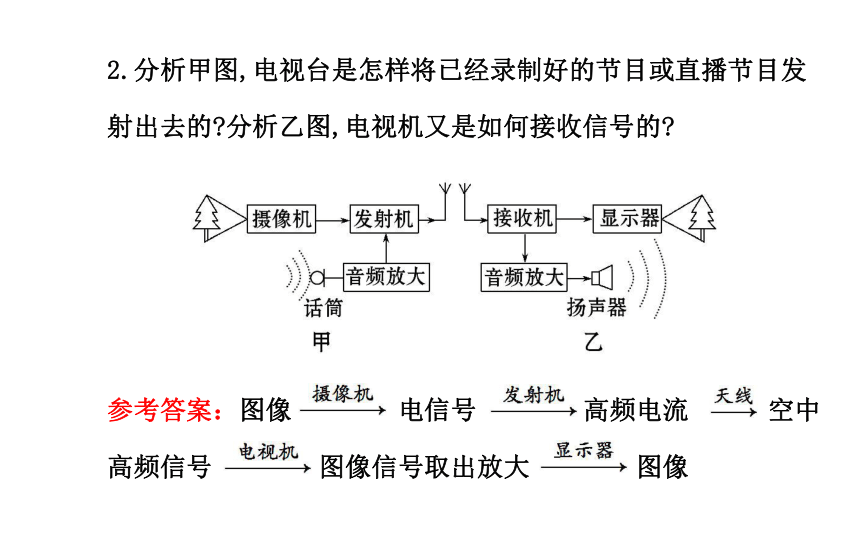

1.分析甲图,无线电广播是怎样将已经录制好的节目或直播节目发射出去的?分析乙图,收音机又是如何将电磁波转化成声音的?参考答案：声信号-电信号-调制器把音频电信号加载到高频电流-天线发射　天线接收电磁波-调谐器解调-音频信号-扬声器2.分析甲图,电视台是怎样将已经录制好的节目或直播节目发
射出去的?分析乙图,电视机又是如何接收信号的?
参考答案：图像 电信号 高频电流 空中

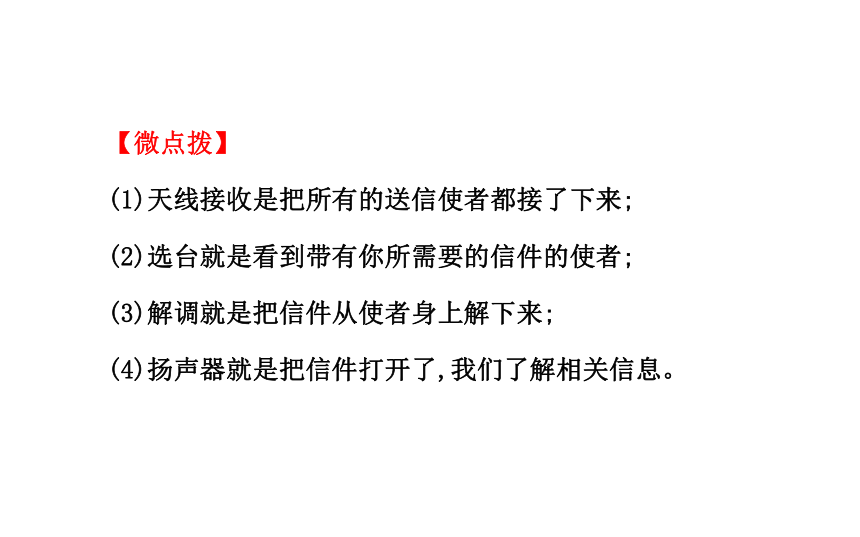

高频信号 图像信号取出放大 图像【微点拨】
(1)天线接收是把所有的送信使者都接了下来;
(2)选台就是看到带有你所需要的信件的使者;
(3)解调就是把信件从使者身上解下来;
(4)扬声器就是把信件打开了,我们了解相关信息。探究2 四种通信方式
1.微波的波长为　　　　,其性质更接近　　　　波,在微波通信中,中继站的作用是什么?
参考答案：10 m～1 mm　光　微波不能沿地球表面绕射,必须每隔50 km左右就要建设一个微波中继站,把上一站传来的信号处理后,再发射到下一站去。2.通信卫星可作微波通信的　　　　来进行通信。通信卫星大
多是相对地球　　　　的同步卫星,在地球的周围均匀地配置
　　　　颗同步通信卫星,就可以实现全球通信。
参考答案：中继站　静止　33.光从光导纤维的一端射入,在内壁上多次　　　　,从另一端
射出,这样就把它携带的信息传到了远方。由于光的________
很高,在一定时间内可以传输大量信息。
参考答案：反射　频率4.某电子信箱的地址是xiaolin@server.com.cn,其表示的意思是什么?
参考答案：这表示信箱属于一个自称“xiaolin”的人,他的服务器名叫server.com.cn。其中“cn”是China的简写,表示这个服务器是在中国注册的。【微点拨】
(1)信息理论表明,作为载体的无线电波频率越高,相同时间内传输的信息就越多。
(2)激光频率高且单一、方向高度集中,因此在一定时间内可以传输大量信息。
(3)固定电话是利用电流的变化传输信息的,移动电话是利用电磁波传递信息的。【知识拓展】“4G”(英语fourth-generation)或“四代”是
第四代移动通信技术的简称。4G是集3G与WLAN于一体,并能够
快速传输数据、高质量音频、视频和图像等。4G能够以
100 Mbps以上的速度下载,比目前的家用宽带ADSL(4兆)快20
倍,并能够满足几乎所有用户对于无线服务的要求。此外,4G
可以在ADSL和有线电视调制解调器没有覆盖的地方部署,然后
再扩展到整个地区。很明显,4G有着不可比拟的优越性。微波卫星光纤激光网络考点1 无线电广播、电视、移动电话信号的发射和接收
【示范题1】关于广播、电视、移动电话的信息发射和接收过程,下列说法错误的是(　　)
A.它们都是靠电磁波传递信息的
B.在发射时,它们都要把电信号加载到高频电磁波上
C.它们都只有接收功能,没有发射功能
D.移动电话既有接收功能,又有发射功能【解题指南】(1)无线电广播、电视、移动电话信号发射和接收的载体是什么?
(2)移动电话在信号发射和接收上身兼哪些功能?
提示：(1)都是靠发射和接收含有相应音频、视频信号的电磁波来工作的;(2)移动电话既是无线电发射台,又是无线电接收台：它用电磁波把讲话的信息发射到空中,同时它又在空中捕获电磁波,得到对方讲话信息。【精讲精析】选C。由于电磁波可以在真空中传播,所以生活中的广播、电视、移动电话都是靠电磁波传递信息的;在发射时,音频信号和视频信号都是不能直接发射的,都需要将这些信号通过调制器加载在高频电磁波上才能发射;移动电话既有接收功能,又有发射功能。故选C。【通关金钥匙】无线电广播、电视、移动电话的比较【变式训练】电视机接收到的电视信号是
通过　　　　传递的;而开启和关闭电视机时,遥控器是利用
　　　　来传递遥控信息,进行遥控的。
【解析】本题考查红外线和电磁波的应用。电视台是通过卫星来实现全球同步直播的,电视机接收到的电视信号是卫星通过电磁波传来的。电视机遥控器发出的光是红外线,遥控器是利用红外线来传递遥控信息,进行遥控的。
答案：电磁波　红外线考点2 四种现代通信技术的特点
【示范题2】下列有关电磁波及信息传输的说法中错误的是
(　　)
A.现代生活中手机通话主要是利用电磁波传递信息
B.光纤是网络中传输媒介最理想的一种,它的特点是传输容量大、质量好、损耗小
C.移动电话、广播和电视都是利用电磁波传递信息的
D.微波通信、卫星通信、光纤通信、网络通信都是利用无线电波传递信息的【解题指南】微波通信、卫星通信、光纤通信、网络通信的特点各是什么?
提示：微波通信：传递信息的载体是微波,其波长在10 m～
1 mm之间,频率在30～3×105MHz之间。主要用于广播、电视、移动通信、雷达、导航、加热等方面。卫星通信：传递信息的载体是微波。通信卫星相当于微波中继站,因此能进行远距离传送信息,并且具有通信容量大、干扰小、质量好、功效高等优点。
光纤通信：传递信息的载体是激光,属于有线通信。其优点是：传输损耗小、传输距离长、容量极大、不受电磁干扰,通信质量高、保密性好。
网络通信：传递信息的载体是互联网,即利用有线通信线路和无线通信(电磁波),来传递计算机信号的。其优点是：能传输文字、图像和声音,并且有交换性,能高速处理和传输信息。【精讲精析】选D。手机是人们常用的通讯工具,它传递信息依靠的是电磁波,A说法正确;光纤已经成为现代通信的主要传输工具,它具有容量大、不受外界磁场的干扰、不怕腐蚀、不怕潮、能量损耗少等优点,B说法正确;移动电话、广播和电视是利用电磁波传递信息的,C说法正确;微波通信、卫星通信、光纤通信是利用无线电波传递信息的,网络通信是利用数据通信传递信息的,D说法错误。【通关金钥匙】【变式训练】光导纤维的主要用途是用来传递信息,进行通讯。把要传输的信息变成光信号在光纤中传播,如图所示,那么光在光纤中的传播方式是(　　)
A.沿着光纤的中轴线直线传播
B.沿着光纤的外壁多次折射传播
C.沿着光纤的内壁多次反射传播
D.沿着光纤螺旋式的曲线传播【解析】选C。本题考查光的传播和信息的传递。从图中和生活经验可以判断光纤是弯曲的,所以光不可能沿直线传播,A错误;折射是光在两种透明介质中传播,如果光在光纤中折射,则光将从光纤中射到空气中,不沿光纤传播了,B错误;光射到物体表面会发生反射,光在光纤的内壁多次反射,传播到远处,C正确;光纤是透明均匀介质,光不可能沿曲线传播,D错误。
