11.8 变阻器 同步练习（含解析）

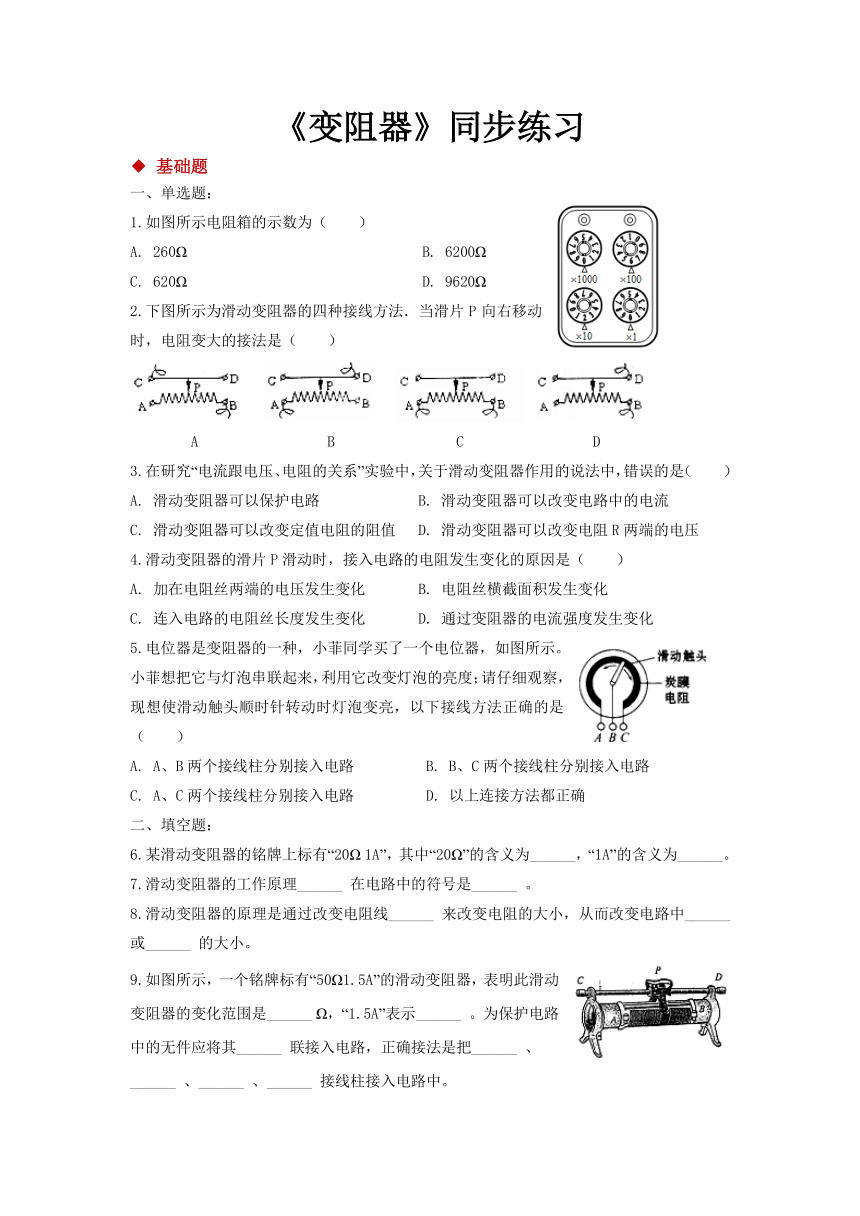

《变阻器》同步练习
基础题
一、单选题：
1.如图所示电阻箱的示数为（　　）
A. 260Ω B. 6200Ω
C. 620Ω D. 9620Ω
2.下图所示为滑动变阻器的四种接线方法．当滑片P向右移动时，电阻变大的接法是（　　）
A B C D
3.在研究“电流跟电压、电阻的关系”实验中，关于滑动变阻器作用的说法中，错误的是（　　）
A. 滑动变阻器可以保护电路 B. 滑动变阻器可以改变电路中的电流
C. 滑动变阻器可以改变定值电阻的阻值 D. 滑动变阻器可以改变电阻R两端的电压
4.滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是（　　）
A. 加在电阻丝两端的电压发生变化 B. 电阻丝横截面积发生变化
C. 连入电路的电阻丝长度发生变化 D. 通过变阻器的电流强度发生变化
5.电位器是变阻器的一种，小菲同学买了一个电位器，如图所示。小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（　　）
A. A、B 两个接线柱分别接入电路 B. B、C两个接线柱分别接入电路
C. A、C两个接线柱分别接入电路 D. 以上连接方法都正确
二、填空题：
6.某滑动变阻器的铭牌上标有“20Ω 1A”，其中“20Ω”的含义为______，“1A”的含义为______。
7.滑动变阻器的工作原理______ 在电路中的符号是______ 。
8.滑动变阻器的原理是通过改变电阻线______ 来改变电阻的大小，从而改变电路中______ 或______ 的大小。
9.如图所示，一个铭牌标有“50Ω1.5A”的滑动变阻器，表明此滑动变阻器的变化范围是______ Ω，“1.5A”表示______ 。为保护电路中的无件应将其______ 联接入电路，正确接法是把______ 、______ 、______ 、______ 接线柱接入电路中。
能力题

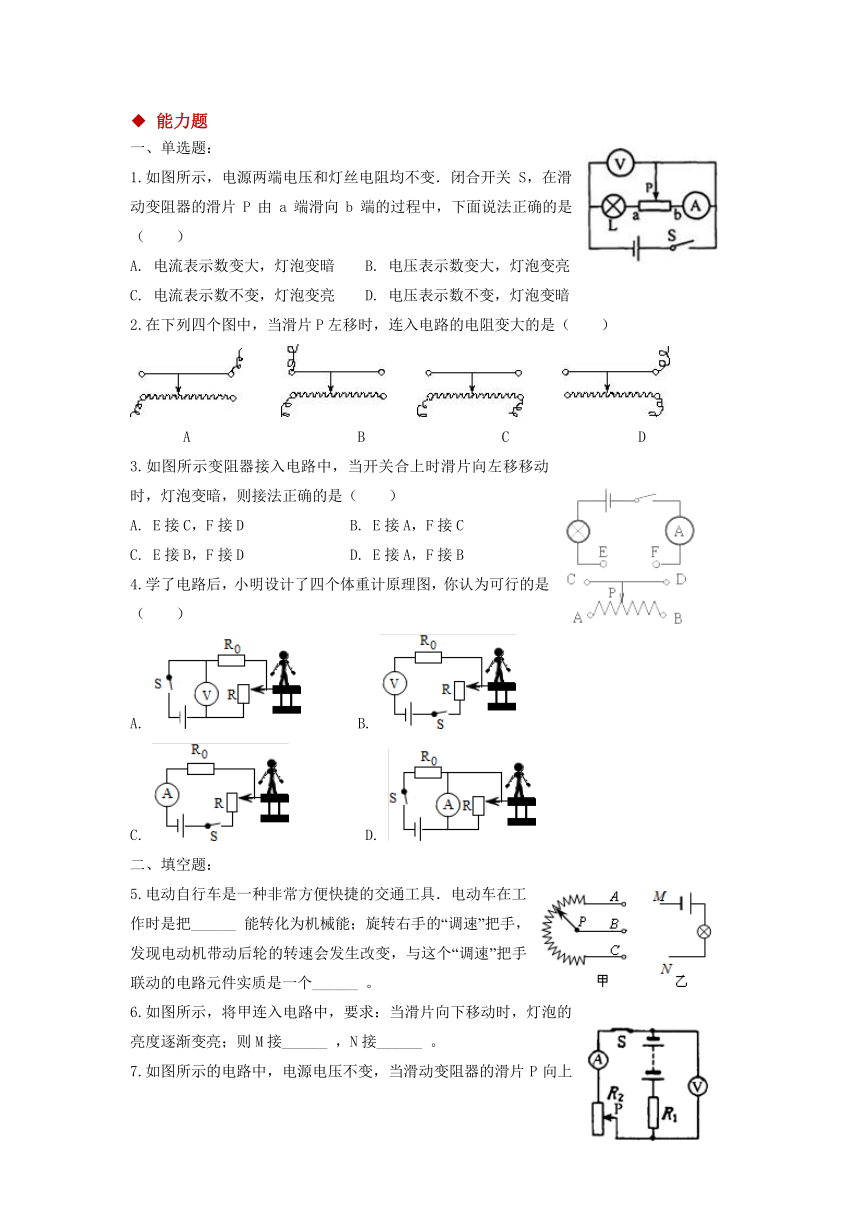

一、单选题：
1.如图所示，电源两端电压和灯丝电阻均不变．闭合开关S，在滑动变阻器的滑片P由a端滑向b端的过程中，下面说法正确的是（　　）
A. 电流表示数变大，灯泡变暗 B. 电压表示数变大，灯泡变亮
C. 电流表示数不变，灯泡变亮 D. 电压表示数不变，灯泡变暗
2.在下列四个图中，当滑片P左移时，连入电路的电阻变大的是（　　）
A B C D
3.如图所示变阻器接入电路中，当开关合上时滑片向左移移动时，灯泡变暗，则接法正确的是（　　）
A. E接C，F接D B. E接A，F接C
C. E接B，F接D D. E接A，F接B
4.学了电路后，小明设计了四个体重计原理图，你认为可行的是（　　）
A. B.
C. D.
二、填空题：
5.电动自行车是一种非常方便快捷的交通工具．电动车在工作时是把______ 能转化为机械能；旋转右手的“调速”把手，发现电动机带动后轮的转速会发生改变，与这个“调速”把手联动的电路元件实质是一个______ 。
6.如图所示，将甲连入电路中，要求：当滑片向下移动时，灯泡的亮度逐渐变亮；则M接______ ，N接______ 。
7.如图所示的电路中，电源电压不变，当滑动变阻器的滑片P向上移动时，电流表的示数______ ，电压表的示数______ （选填“变大”、“变小”或“不变”）。
8.如图所示，是演示巨磁电阻（GMR）特性的原理示意图．开关S1、S2闭合时，向左稍微移动滑动变阻器的滑片P，指示灯的亮度明显变亮。
（1）滑动变阻器的滑片向左移动，流过电磁铁线圈的电流______ （选填“增大”或“减小”），电磁铁周围的磁场______ （选填“增强”、“减弱”或“不变”）。
（2）指示灯的亮度明显变亮，表明电路中GMR的阻值显著______ （选填“增大”或“减小”），引起GMR阻值变化的原因是______ 。
9.图2中M、N间接入如图1所示的滑动变阻器．当M与A、N与B相连接，滑片向右端移动，接入电路的电阻将______ （选填“变大”、“变小”或“不变”），这是因为将滑动变阻器当成______ 接在电路中。
提升题
一、单选题：
1.图中所示为滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使通过滑动变阻器的电流变大的接法是（　　）
A B C D
2.如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（　　）
A. 油量表是由电流表改装而成的
B. R、R0在电路中是并联的
C. 油位越高，流过R的电流越大
D. 油位越高，R两端的电压越大

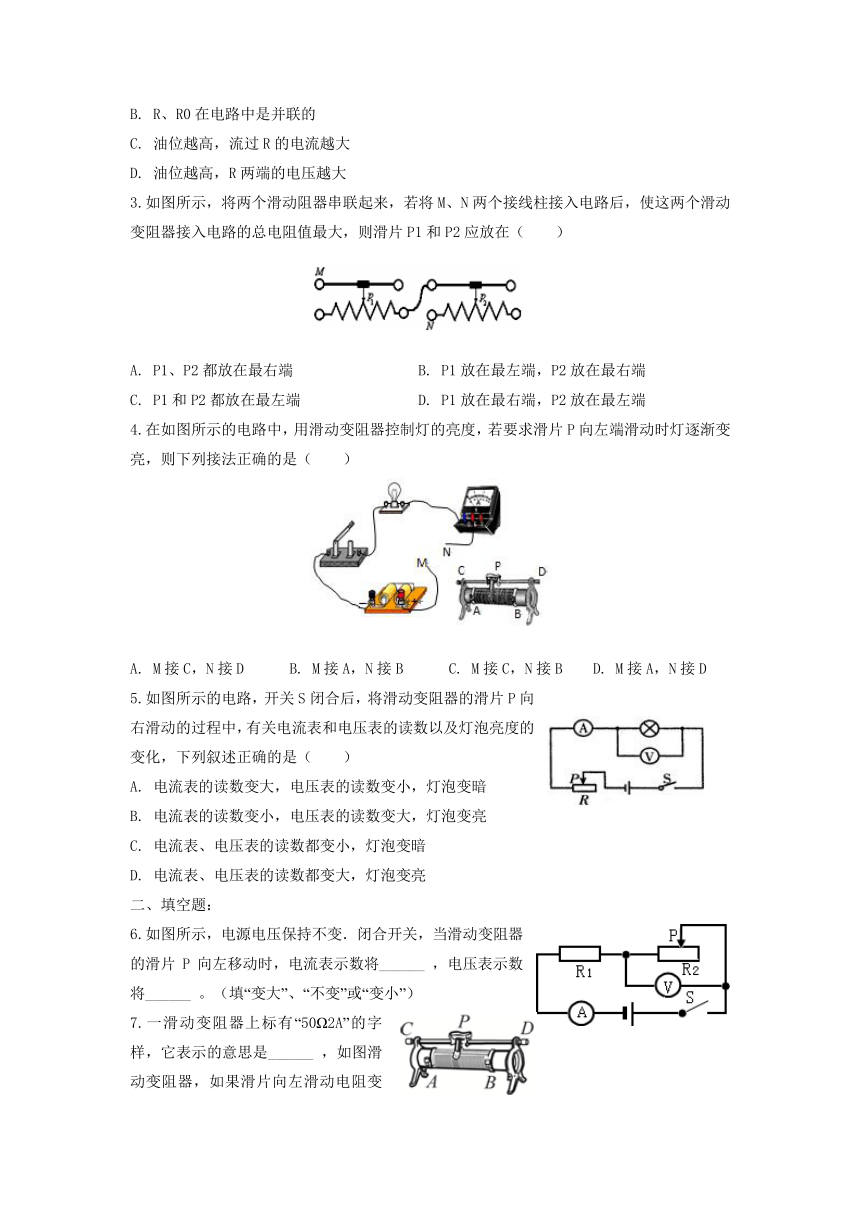

3.如图所示，将两个滑动阻器串联起来，若将M、N两个接线柱接入电路后，使这两个滑动变阻器接入电路的总电阻值最大，则滑片P1和P2应放在（　　）
A. P1、P2都放在最右端 B. P1放在最左端，P2放在最右端
C. P1和P2都放在最左端 D. P1放在最右端，P2放在最左端
4.在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯逐渐变亮，则下列接法正确的是（　　）
A. M接C，N接D B. M接A，N接B C. M接C，N接B D. M接A，N接D
5.如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，下列叙述正确的是（　　）
A. 电流表的读数变大，电压表的读数变小，灯泡变暗
B. 电流表的读数变小，电压表的读数变大，灯泡变亮
C. 电流表、电压表的读数都变小，灯泡变暗
D. 电流表、电压表的读数都变大，灯泡变亮
二、填空题：
6.如图所示，电源电压保持不变．闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将______ ，电压表示数将______ 。（填“变大”、“不变”或“变小”）
7.一滑动变阻器上标有“50Ω2A”的字样，它表示的意思是______ ，如图滑动变阻器，如果滑片向左滑动电阻变大，应该接______。（填字母）
8.如图所示，电源电压恒定不变，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将______ （选填“变小”、“不变”或“变大”）。
9.如图是小晖设计的压力传感器原理图，其中R是滑动变阻器，R0为定值电阻。压力F增大时，滑动变阻器接入电路的阻值______ ，电压表的示数______ 。（选填“增大”或“减少”）

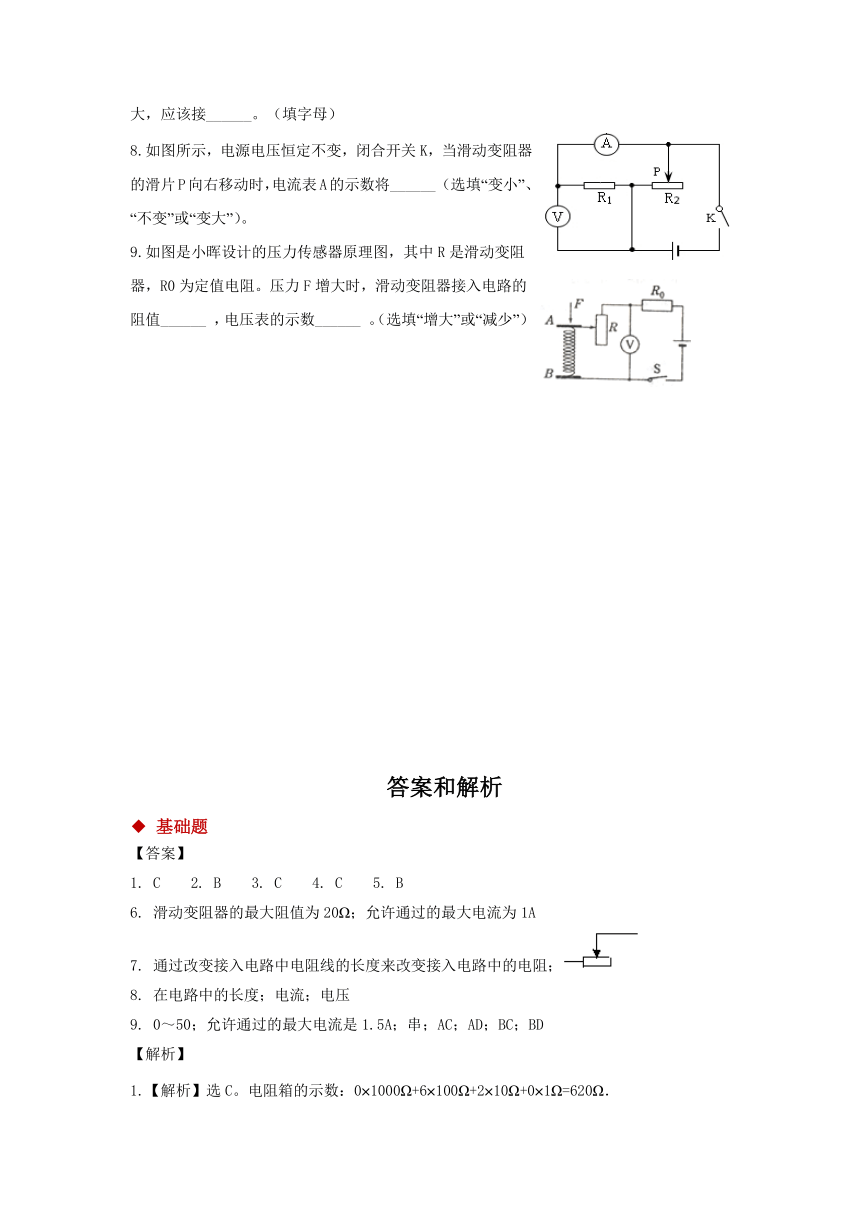

答案和解析
基础题
【答案】
1. C 2. B 3. C 4. C 5. B
6. 滑动变阻器的最大阻值为20Ω；允许通过的最大电流为1A
7. 通过改变接入电路中电阻线的长度来改变接入电路中的电阻；
8. 在电路中的长度；电流；电压
9. 0～50；允许通过的最大电流是1.5A；串；AC；AD；BC；BD
【解析】
1.【解析】选C。电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．
故选C。
电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．
2.【解析】选B。要使滑片P向右移动时，电路中的电阻变大，即接入电路的电阻丝的长度变长。
A、接线柱B、C接入电路，当滑片P向右移动时，接入电路的电阻丝PB的长度变短，所以电路中的电阻变小。故A错误。
B、接线柱A、D接入电路，当滑片P向右移动时，接入电路的电阻丝AP的长度变长，所以电路中的电阻变大。故B正确。
C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化。故C错误。
D、接线柱B、D接入电路，当滑片P向右移动时，接入电路的电阻丝PB的长度变短，所以电路中的电阻变小。故D错误。
故选B。
3.【解析】选C。A、通常在电路中，滑动变阻器可以起到保护电路的作用，故A正确；
B、滑动变阻器可以改变接入电路的阻值，从而改变电路中的电流，故B正确；
C、定值电阻的阻值是一定的，滑动变阻器不能改变定值电阻的阻值，故C错误；
D、在实验中，滑动变阻器与定值电阻串联，根据串联分压可知，滑动变阻器可以改变电阻R两端的电压，故D正确。
故选C。
4.【解析】选C。滑动变阻器的滑片P滑动时，接入电路的电阻丝的长度发生变化，导致电路中电流变化，导致滑动变阻器两端电压都发生变化，接入电路的电阻发生变化的原因是电阻丝长度的变化，电阻发生变化的结果是电路电流变化和滑动变阻器两端的电压的变化。整个过程中电阻丝的横截面积都没有变化。
故选C。
5.【解析】选B。电位器是变阻器的一种，电位器通过触头的转动从而改变电阻，是由于当触头转动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时滑动触头顺时针转动时灯泡变亮，说明电路中的电流变大，所以接入电路中的电阻应变小。应将右边部分接入电路，即连接B、C。
故选B。
电位器是变阻器的一种，其原理是靠改变连入电路中电阻的长度来改变电阻的，电位器的作用是通过改变电阻从而改变电路中的电流，电流越大时，灯泡越亮。
6.【解析】滑动变阻器上标有“20Ω1A”的字样，其中20Ω表示其最大阻值为20Ω，1A表示允许通过它的最大电流为1A．
故答案为：滑动变阻器的最大阻值为20Ω；允许通过的最大电流为1A．
滑动变阻器标有“20Ω、1A”，标明最大电阻值和允许通过的最大电流。
7.【解析】滑动变阻器是通过改变接入电路中电阻线的长度来改变接入电路中的电阻，从而改变电路中的电流；
电路符号是：。
故答案为：通过改变接入电路中电阻线的长度来改变接入电路中的电阻；。
滑动变阻器原理：通过改变连入电路中电阻线的长度来改变电阻。
8.【解析】滑动变阻器是靠改变电阻线在电路中的长度来改变电阻的大小，从而改变电路中电流或电压的大小。
故答案为：在电路中的长度；电流；电压。
滑动变阻器的原理是通过改变接入电路中的电阻线的长度来改变电阻的大小，从而实现对电路中电流的控制。
9.【解析】 “50Ω、1.5A”表示，滑动变阻器的变化范围是0～50Ω，1.5A表示允许通过的最大电流是1.5A；要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器串联在电路中，滑动变阻器的接法是四个接线柱，必须一上一下，故正确的接法是：AC、AD、BC、BD。
故答案为：0～50；允许通过的最大电流是1.5A；串；AC、AD、BC、BD。
（1）滑动变阻器铭牌上标有“50Ω1.2A”的字样，表示滑动变阻器的电阻变化范围以及允许通过的最大电流；
（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的，使用时应串联在电路中；滑动变阻器有四个接线柱，接入电路时，选择上面一个接线柱和下面一个接线柱，都接上面接线柱滑动变阻器被短路，都接下面接线柱相当于定值电阻，滑动变阻器的滑片不起作用。
能力题
【答案】
1. D 2. D 3. C 4. C
5. 电；变阻器
6. B；C
7. 变大；变小
8. 增大；增强；减小；周围的磁场
9. 不变；定值电阻
【解析】
1.【解析】选D。由电路图知，滑动变阻器右侧部分及电流表短路，故无论如何调节电流表中都没有示数；
滑动变阻器的左侧部分与灯泡串联，电压表测电源电压故电压表示数也不变，当触片向b滑动时，接入电路中的电阻变大，故总电阻变大，电流减小，灯泡功率减小，亮度变暗．故电流表电压表示数均不变，但灯泡变暗．
故选：D。
2.【解析】选D。A、当滑片P左移时，连入电路的电阻变小，所以不符合题意。
B、当滑片P左移时，连入电路的电阻变小，所以不符合题意。
C、当滑片P左移时，连入电路的电阻不变，所以不符合题意。
D、当滑片P左移时，连入电路的电阻变大，符合题意。
故选D。
滑动变阻器的连接方法是连接一上一下两个接线柱，其使用原理是通过改变连入电路中的电阻线的长度来改变电阻的大小，哪一段电阻线被连入电路要看电阻线的哪一个接线柱被连入电路，有电流通过的那段电阻线在电阻线上被连入电路的接线头与滑片P之间。
3.【解析】选C。因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡变暗时电路中的电流变小，由I=可知，电路中的总电阻变大，变阻器接入电路中的电阻变大，即滑片P向左移动时接入电路中的电阻变大，因滑动变阻器接入电路中电阻的大小是由下方接线柱决定的，所以，滑动变阻器的右下方接线柱B必须接入电路中，故AB错误；由滑动变阻器按一上一下的原则串联在电路中可知，CD任意接线柱接入电路中，故C正确、D错误。
故选C。
（1）灯泡的亮暗取决于实际功率的大小，根据P=UI=I2R可知电路中电流的变化，根据欧姆定律可知电路中总电阻的变化，进一步可知滑动变阻器接入电路中电阻的变化；
（2）滑动变阻器按一上一下的原则串联在电路中，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小，从而改变电路中的电流；哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分。
4.【解析】选C。
①A图电压表测量的是电源电压，电压表示数也不会随人体重的改变而改变；故A图错误，不符合题意。
②B图电压表与被测用电器串联，不符合电压表的使用规则；故B图错误，不符合题意。
③C图中电流表串联在电路中，电流表的示数会随着滑动变阻器连入电路中的电阻的改变而改变；故C图正确，符合题意。
④电流表与被测用电器串联，而D图中电流表将滑动变阻器短路，并且电流表示数不随人体重的改变而改变；故D图错误，不符合题意。
故选C。
①电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正接线柱流入，负接线柱流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上。
②电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表。
③排除法是选择题经常用的一种方法．因此先根据电流表和电压表的正确使用方法，排除选项B、D，然后根据不同人的体重不同，仪表示数应该随人体重的改变而改变，再排除选项A，最后选出正确答案。
5.【解析】电动车在工作时是把电能转化为机械能；“调速”把手相当于我们学过的滑动变阻器，它是利用改变电阻的大小来改变电路中电流大小的。
故答案为：电；变阻器．
电动车在工作时是把电能转化为机械能；滑动变阻器是通过改变连接在电路中的电阻线的长度来改变电阻大小的，通过改变电阻的大小来改变电路中电流的大小；掌握滑动变阻器的工作原理和作用--改变电路中电流大小以及用电器的作用，还要知道电动车工作和蓄电池充放电过程中的能量转化情况。
6.【解析】当滑片向下移动时，灯泡的亮度逐渐变亮，即接入电路的电阻变小，有效电阻丝长度变短，故BC接入电路，所以M接B，N解C。
故选BC。
该变阻器是靠改变接入电路中电阻丝的长度改变电阻的，所以据灯泡的亮度判断出电流的变化，进而得出答案。
7.【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑动变阻器的滑片P向上移动时，接入电路中的电阻变小，电路中的总电阻变小，
∵I=，
∴电路中的电流变大，即电流表的示数变大，
∵U=IR，
∴R1两端的电压变大，
∵串联电路中总电压等于各分电压之和，且电源的电压不变，
∴R2两端的电压变小，即电压表的示数变小．
故答案为：变大；变小。
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化。
8.【解析】（1）滑动变阻器的滑片向左移动时，变阻器的阻值减小，由欧姆定律可知，线圈中的电流增大，则电磁铁的磁场增强。
（2）指示灯的亮度明显变亮，表明电路中的电流增大，由欧姆定律可知，电路中GMR的阻值显著减小，引起GMR阻值变化的原因是它周围的磁场。
故答案为（1）增大，增强；（2）减小，周围的磁场。
（1）先分析滑片向左移动时，变阻器的阻值是变大了还是变小了，然后根据欧姆定律得出电流大小变化情况，从而判断出电磁铁的磁场强弱变化情况。
（2）先由指示灯的亮度变化情况得出电流大小变化情况，然后根据欧姆定律得出电阻大小变化情况，由因果关系可得出引起GMR阻值变化的原因
9.【解析】图2可知，当M与A、N与B相连接时，滑动变阻器相当于定值电阻，因此滑片向右端移动，滑动变阻器接入电路的阻值不变。
故答案为：不变；定值电阻。
滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”。哪一段电阻丝被接入电路中是由下面的接线柱决定的。
提升题
【答案】
1. D 2. D 3. C 4. D 5. C
6. 变大；变小
7. 此滑动变阻器的最大阻值是50Ω；BC（或BD）
8. 不变
9. 增大；增大
【解析】
1.【解析】选D。
A该接法接入电路的阻值为0，电阻值不变，故A选项错误；
B该接法使接入电路的阻值为定值电阻，故B选项错误；
C滑片向左移，接入电路的阻值变大，电流减小，故C选项错误；
D滑片向左移，接入电路的电阻减小，电流增大，故D选项正确。
故选D。
滑片向左移动，电流变大，则滑动变阻器接入电路的阻值变小。
2.【解析】选D。
A、油量表和滑动变阻器是并联的，油量表是电压表。
B、R和R0在电路中是串联的。
C、油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。
D、串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，电路中的电流也越小．所以油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，分担的电压越大，油量表的示数越大。
故选D。
根据电压表并联在电路中，电流表串联在电路中，油量表和滑动变阻器并联，可以判断油量表是电压表。
油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。
串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，油量表的示数越大。
3.【解析】选B。如图，若将M、N两个接线柱接入电路后，要使滑动变阻器的阻值最大，则两个滑动变阻器的电阻线都应连入电路，故P1在最左端，P2在最右端。
故选B。
要使滑动变阻器的连入的电阻阻值最大，则应把全部的电阻线连入电路。
4.【解析】选D。滑片P向左端滑动时灯逐渐变亮，则实际功率变大，由P=I2R可知，电路中电流变大，电源电压不变，由I=可知，电路中的总电阻变小，滑动变阻器接入电路中的电阻变小，滑动变阻器接入电路的电阻丝变短，下面的接线柱一定接入A，上面的接线柱接C或D，由选可知，只有D符合、ABC不符合。
故选D。
（1）灯泡的亮暗取决于实际功率的大小，根据P=I2R可知电路中电流变化，根据欧姆定律可知电路中总电阻的变化，进一步可知滑动变阻器接入电路中电阻的变化；
（2）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分。
5.【解析】选C。滑动变阻器与灯泡串联，电流表测得的是电路中的电流，电压表测得的是灯泡两端的电压．当滑动变阻器的滑片向右移动时，连入电路中的电阻变大，则电路中的电流变小，灯泡变暗，电流表的示数变小；由灯泡两端的电压变小，电压表的示数变小。
故选C。
由图可知滑动变阻器与灯泡串联，当滑动变阻器的滑片向右移动时，连入电路中的电阻变大，电路中的电流变小，则灯泡变暗，电流表的示数变小，灯泡两端的电压变小，电压表的示数变小。
6.【解析】当滑动变阻器的滑片P向左移动时，接入电路的电阻变小，电路的总电阻变小；根据I=可知，电路中的电流变大，即电流表的示数变大；根据U=IR可知，R1两端的电压变大，根据串联电路的总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电压表的示数变小。
故答案为：变大；变小。
由电路图可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，根据滑片的移动确定接入电路电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据电阻的串联可知电压表示数的变化。
7.【解析】50Ω表示的意思是该滑动变阻器的最大阻值是50Ω。如果滑片向左滑动电阻变大，应该接BC（或BD）接线柱，这时滑片右侧的电阻丝接入电路（即PB部分接入电路）。
故答案为：此滑动变阻器的最大阻值是50Ω（或此滑动变阻器的阻值调节范围是0～50Ω）；BC（或BD）。
滑动变阻器铭牌上标有“50Ω2A”的字样，表示滑动变阻器的电阻最大值以及允许通过的最大电流。
滑动变阻器连接时要一上一下接线柱连接，若使滑片向左滑动电阻变大，应使右半段接入电路。
8.【解析】由电路图可知，R1与R2并联，电压表测电源的电压，电流表测通过R1支路的电流；
∵并联电路各支路独立工作、互不影响，
∴当滑动变速器的滑片P向右移动时，电流表的示数不变。
故答案为：不变。
由电路图可知，R1与R2并联，电压表测电源的电压，电流表测通过R1的电流；根据并联电路独立工作、互不影响可知当滑片移动时电流表示数的变化。
9.【解析】由图可知，电路中R0与R串联，电压表与滑动变阻器并联，故电压表测量R两端的电压；当压力增大时，弹簧的形变量增大，则滑片应下移；因滑动变阻器上部分接入电路，则滑动变阻器接入部分电阻增大；则由欧姆定律可得，电路中电流减小，因R0为定值电阻，则R0两端电压减小；因总电压不变，由串联电路的电流规律可得R两端的电压与R0两端电压之和不变，则R两端电压增大，故电压表示数增大。
故答案为：增大；增大。
由图可知R0与滑动变阻器串联，电压表测滑动变阻器两端的电压；由压力的变化可知弹簧的长度变化，则可知滑片的移动方向；由滑片的移动可知滑动变阻器接入电阻的变化；由欧姆定律可得出电路中电流的变化，则可知R0两端的电压变化，再由串联电路的电压规律可得出电压表示数的变化。
