第七课时 电流、电压和电阻的关系（第1课时）

第四章 电路探秘
第７课时 电流、电压、电阻的关系
潘天寿中学 黄秀月
本章提要今天我们要初步熟悉电流表测和电压表的使用，会用与待测电阻串联的滑动变阻器调节待测电阻两端的电压.，从而初步搞清电流、电阻、电压之间的关系； 使同学们再次领会用控制变量法研究物理规律的思路.；使大家对有关电路实验的操作能力及根据实验结果分析、概括能力都得到培养； 同时也使同学们的学习科学的兴趣和愿望得到培养。

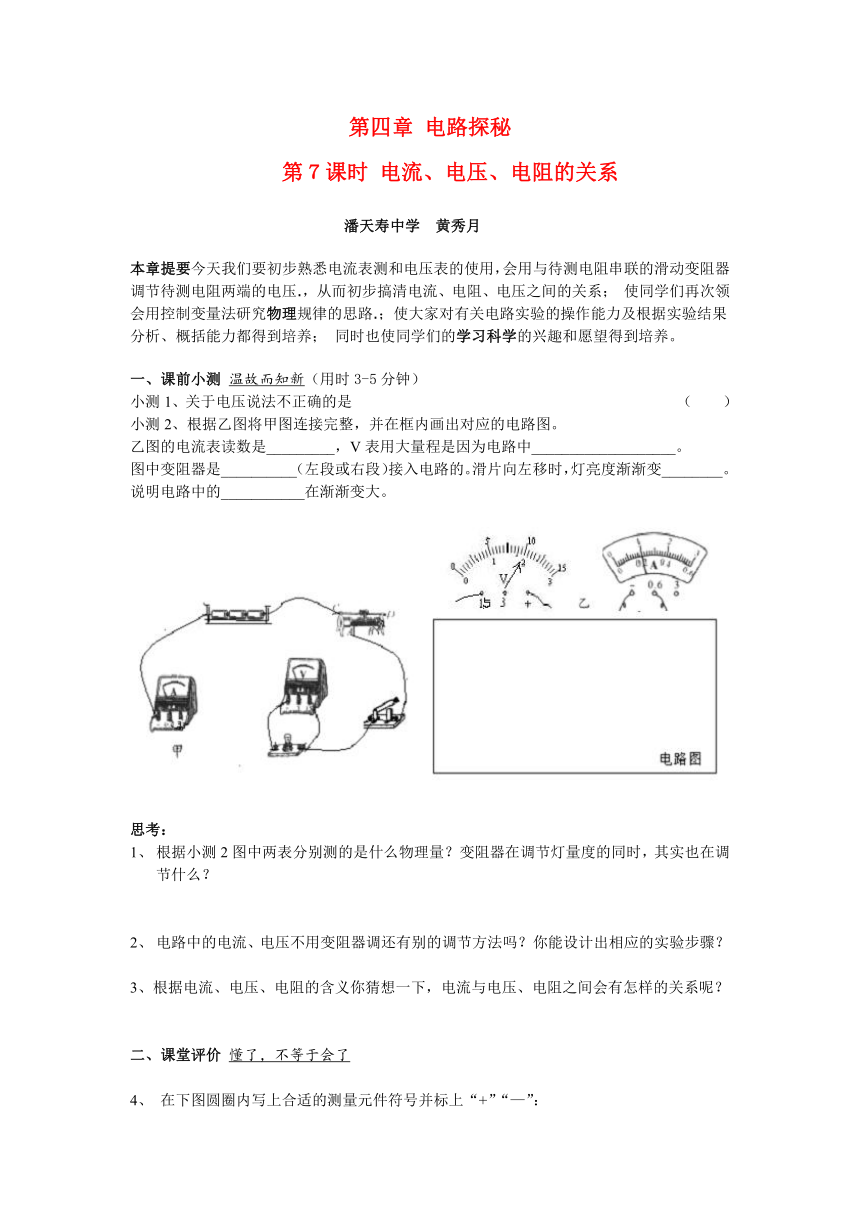

一、课前小测 温故而知新（用时3-5分钟）
小测1、关于电压说法不正确的是 （ ）
小测2、根据乙图将甲图连接完整，并在框内画出对应的电路图。
乙图的电流表读数是_________，V表用大量程是因为电路中___________________。
图中变阻器是__________（左段或右段）接入电路的。滑片向左移时，灯亮度渐渐变________。
说明电路中的___________在渐渐变大。
思考：
1、 根据小测2图中两表分别测的是什么物理量？变阻器在调节灯量度的同时，其实也在调节什么？
2、 电路中的电流、电压不用变阻器调还有别的调节方法吗？你能设计出相应的实验步骤？
3、根据电流、电压、电阻的含义你猜想一下，电流与电压、电阻之间会有怎样的关系呢？
二、课堂评价 懂了，不等于会了

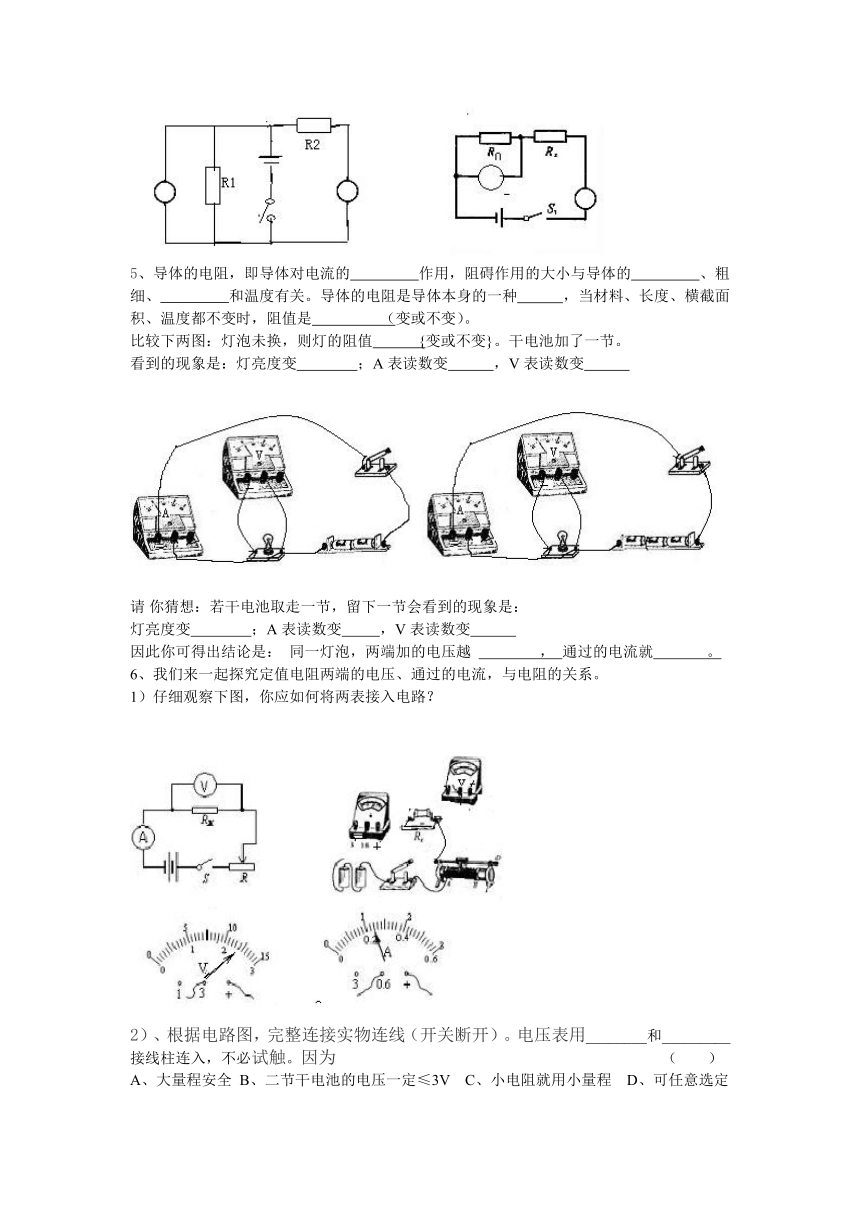

4、 在下图圆圈内写上合适的测量元件符号并标上“+”“—”：
5、导体的电阻，即导体对电流的 作用，阻碍作用的大小与导体的 、粗细、 和温度有关。导体的电阻是导体本身的一种 ，当材料、长度、横截面积、温度都不变时，阻值是 （变或不变）。
比较下两图：灯泡未换，则灯的阻值 {变或不变}。干电池加了一节。
看到的现象是：灯亮度变 ；A表读数变 ，V表读数变
请 你猜想：若干电池取走一节，留下一节会看到的现象是：
灯亮度变 ；A表读数变 ，V表读数变
因此你可得出结论是： 同一灯泡，两端加的电压越 ， 通过的电流就 。
6、我们来一起探究定值电阻两端的电压、通过的电流，与电阻的关系。
1）仔细观察下图，你应如何将两表接入电路？
　　　　　　　　　　　　　　　　　
2）、根据电路图，完整连接实物连线（开关断开）。电压表用________和_________接线柱连入，不必试触。因为 （ ）
A、大量程安全 B、二节干电池的电压一定≤3V C、小电阻就用小量程 D、可任意选定
3）、 检查连接无误后，闭合开关后又迅速断开（试触），观察电流表的读数是否在较小的量程范围内，若是则改用_______量程。
4）、 闭合开关，观察电流表、电压表读数，记录；接着移动变阻器滑片的位置，从而改变了定值电阻两端的______，再读数、记录；如此做三遍。测出的读数有一次如上图所示请你记录进表，另外两次的读数已记录到表格中。
测量次数 电流I/A 电压U/V 电阻R/Ω
1 0.08 0.8 10.010.010.0
2 0.16
3 2.4
从上表数据分析得出结论：
导体的_______不变时，导体两端的____________越大，通过导体的______ 越大。
同一装置，按表中顺序再换接另两个不同阻值的电阻，用变阻器调节使每次的被测电阻两端_________不变，，分别将测得电流数据填写到下列表格中空格，有一格请你填：
测量次数 电流I/A 电阻R/Ω 电压U/V
1 0.12 20 2.42.4
2 10
3 0.48 5
从上表数据分析得出结论：
导体的电压不变时，导体本身的___________越大，通过导体的电流_________。
综上所述：通过导体的电流，跟这段导体的_____________成正比，跟这段导体的________________成反比。这就是著名的________ 定律。
通过此实验使我们知道了：
“电阻一定时，电流跟电压成正比，电压一定时，电流跟电阻成反比”.
三、本课小结 一定要学会自己总结哦
欧姆定律：探究方法：控制变量的方法
　　　　　探究内容：导体的______、______、______三个物理量之间的关系。
探究结果：在电阻一定时，导体中的电流跟导体两端电压成______比；
在电压一定时，导体中的电流跟导体本身电阻成______比。
其中变阻器的作用：１）改变接入电路的阻值，使被测电阻的_____、_____随之改变。
２）被测电阻更换时，改变接入电路的阻值，使被测电阻两端_____保持不变。
欧姆定律的完整表达是：_____　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。　　
四、家庭作业 巩固今天的知识
８、下列说法不正确的是　　　　　　　　　　　　　　　　　　　　　　　　（　　）
Ａ、在电阻一定时，导体中的电流跟它两端的电压成正比。
Ｂ、在电压不变时，一段导体的电阻跟电流成反比。
Ｃ、在电压一定是，导体的电阻越大，通过导体电流就越小
Ｄ、导体中电流的大小，不仅与导体两端的电压有关，还与导体的电阻有关。
９、.如图所示的电路中，伏特表示数为零，判断不正确的是 （ ）
A、L1短路 　　 B、L1断路
C、 L2灯丝断了造成断路
D、开关接触不良
五、拓展应用 走出教材，你真有长进了
如图甲所示，是收音机上用以调节音量的一种电位器，电视机、收音机、复读机上的“音量Volume”址钮．能够控制声音的响度。它的实质是一个。
图乙为其说明书中的内部结构示意图。使用时，接线柱O必须接入电路。
由此可知，电位器调节收音机音量的原理 。
如果把电位器装进一只玩具电动机，调节变阻器时，玩具电动机的转速是否改变？如何改变？换成小电铃又会怎样呢？
