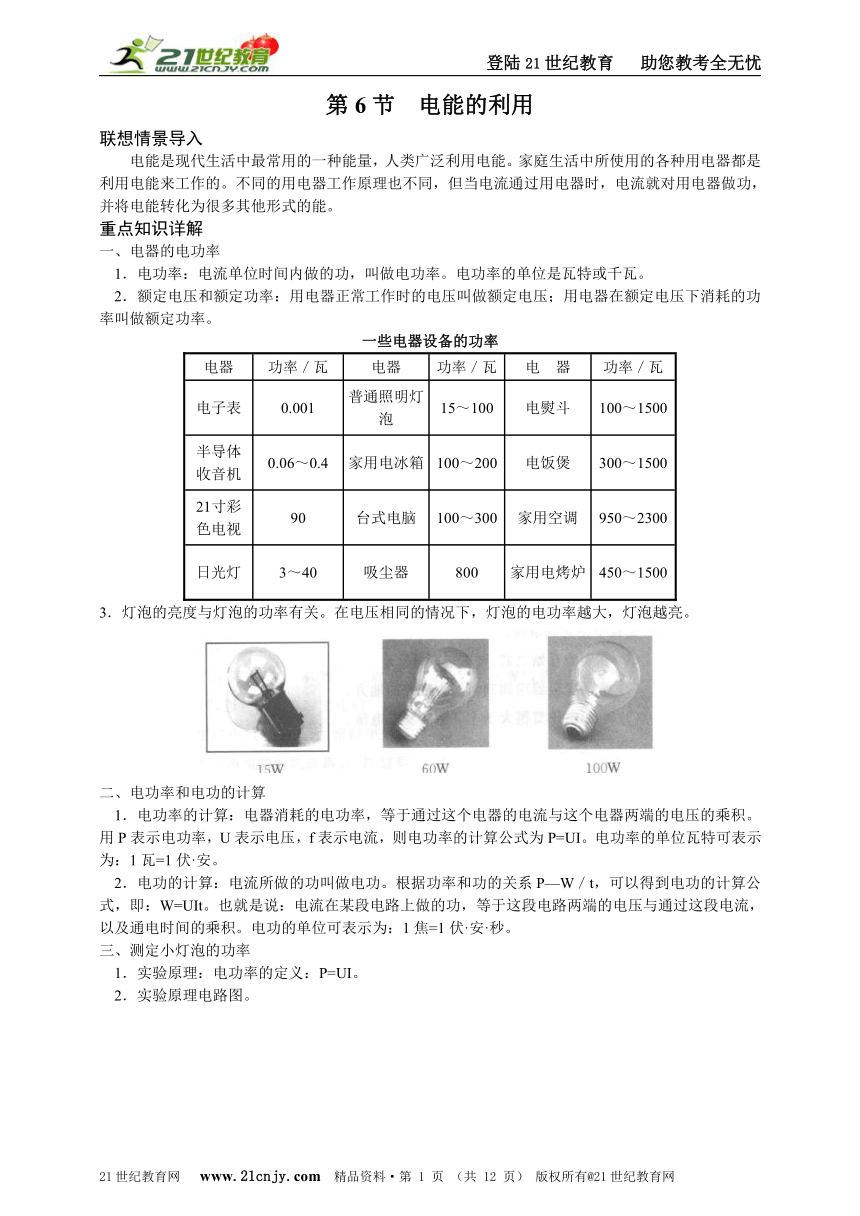

第6节 电能的利用
联想情景导入
电能是现代生活中最常用的一种能量，人类广泛利用电能。家庭生活中所使用的各种用电器都是利用电能来工作的。不同的用电器工作原理也不同，但当电流通过用电器时，电流就对用电器做功，并将电能转化为很多其他形式的能。
重点知识详解
一、电器的电功率
1．电功率：电流单位时间内做的功，叫做电功率。电功率的单位是瓦特或千瓦。
2．额定电压和额定功率：用电器正常工作时的电压叫做额定电压；用电器在额定电压下消耗的功率叫做额定功率。
一些电器设备的功率
电器 功率／瓦 电器 功率／瓦 电 器 功率／瓦
电子表 0.001 普通照明灯泡 15～100 电熨斗 100～1500
半导体收音机 0.06～0.4 家用电冰箱 100～200 电饭煲 300～1500
21寸彩色电视 90 台式电脑 100～300 家用空调 950～2300
日光灯 3～40 吸尘器 800 家用电烤炉 450～1500
3．灯泡的亮度与灯泡的功率有关。在电压相同的情况下，灯泡的电功率越大，灯泡越亮。
二、电功率和电功的计算
1．电功率的计算：电器消耗的电功率，等于通过这个电器的电流与这个电器两端的电压的乘积。用P表示电功率，U表示电压，f表示电流，则电功率的计算公式为P=UI。电功率的单位瓦特可表示为：1瓦=1伏·安。21世纪教育网
2．电功的计算：电流所做的功叫做电功。根据功率和功的关系P—W／t，可以得到电功的计算公式，即：W=UIt。也就是说：电流在某段电路上做的功，等于这段电路两端的电压与通过这段电流，以及通电时间的乘积。电功的单位可表示为：1焦=1伏·安·秒。
三、测定小灯泡的功率21世纪教育网
1．实验原理：电功率的定义：P=UI。

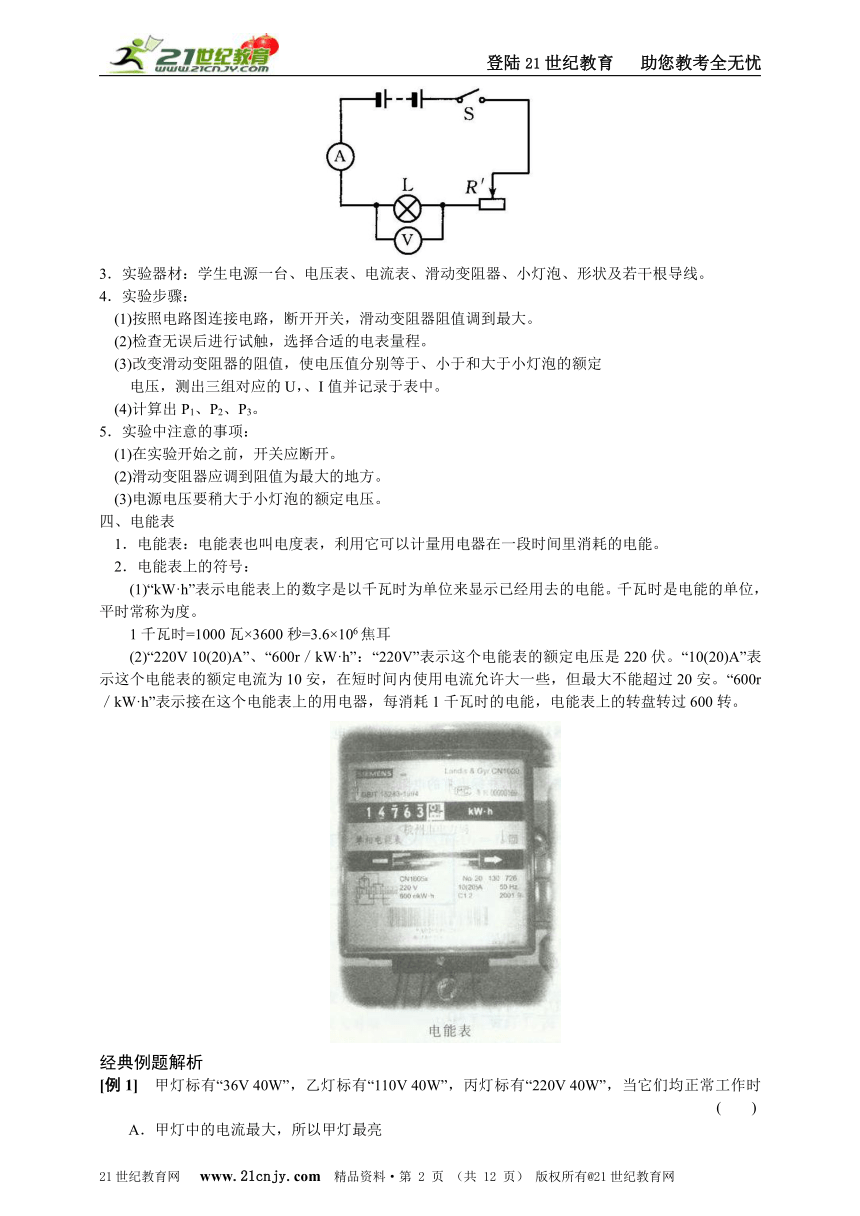

2．实验原理电路图。
3．实验器材：学生电源一台、电压表、电流表、滑动变阻器、小灯泡、形状及若干根导线。
4．实验步骤：
(1)按照电路图连接电路，断开开关，滑动变阻器阻值调到最大。
(2)检查无误后进行试触，选择合适的电表量程。
(3)改变滑动变阻器的阻值，使电压值分别等于、小于和大于小灯泡的额定
电压，测出三组对应的U，、I值并记录于表中。
(4)计算出P1、P2、P3。
5．实验中注意的事项：
(1)在实验开始之前，开关应断开。
(2)滑动变阻器应调到阻值为最大的地方。
(3)电源电压要稍大于小灯泡的额定电压。
四、电能表
1．电能表：电能表也叫电度表，利用它可以计量用电器在一段时间里消耗的电能。
2．电能表上的符号：
(1)“kW·h”表示电能表上的数字是以千瓦时为单位来显示已经用去的电能。千瓦时是电能的单位，平时常称为度。21世纪教育网
1千瓦时=1000瓦×3600秒=3.6×106焦耳21世纪教育网
(2)“220V 10(20)A”、“600r／kW·h”：“220V”表示这个电能表的额定电压是220伏。“10(20)A”表示这个电能表的额定电流为10安，在短时间内使用电流允许大一些，但最大不能超过20安。“600r／kW·h”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘转过600转。
经典例题解析
[例1] 甲灯标有“36V 40W”，乙灯标有“110V 40W”，丙灯标有“220V 40W”，当它们均正常工作时( )
A．甲灯中的电流最大，所以甲灯最亮
B．丙灯两端的电压最高，丙灯最亮
C．三盏灯的灯丝电阻相同，亮度相同
D．甲、乙、丙三盏功率相同，亮度相同
[解析] 灯泡明亮程度是由灯泡的实际功率决定的，由于P=UI，当电功率一定时，电压越高，电流也就越小。故A选项中甲灯中的电流最大，但正常工作时消耗的电功率为40W，与乙、丙灯电功率相同，亮度应该是一样的。B选项中的丙灯两端的电压虽然最高，但正常工作时消耗的电功率仍为 40W，亮度也应是一样的。C选项中由R=知三盏灯的电阻并不相同，同时电阻的大小也不能决定灯泡的明亮程度。21世纪教育网
[答案] D

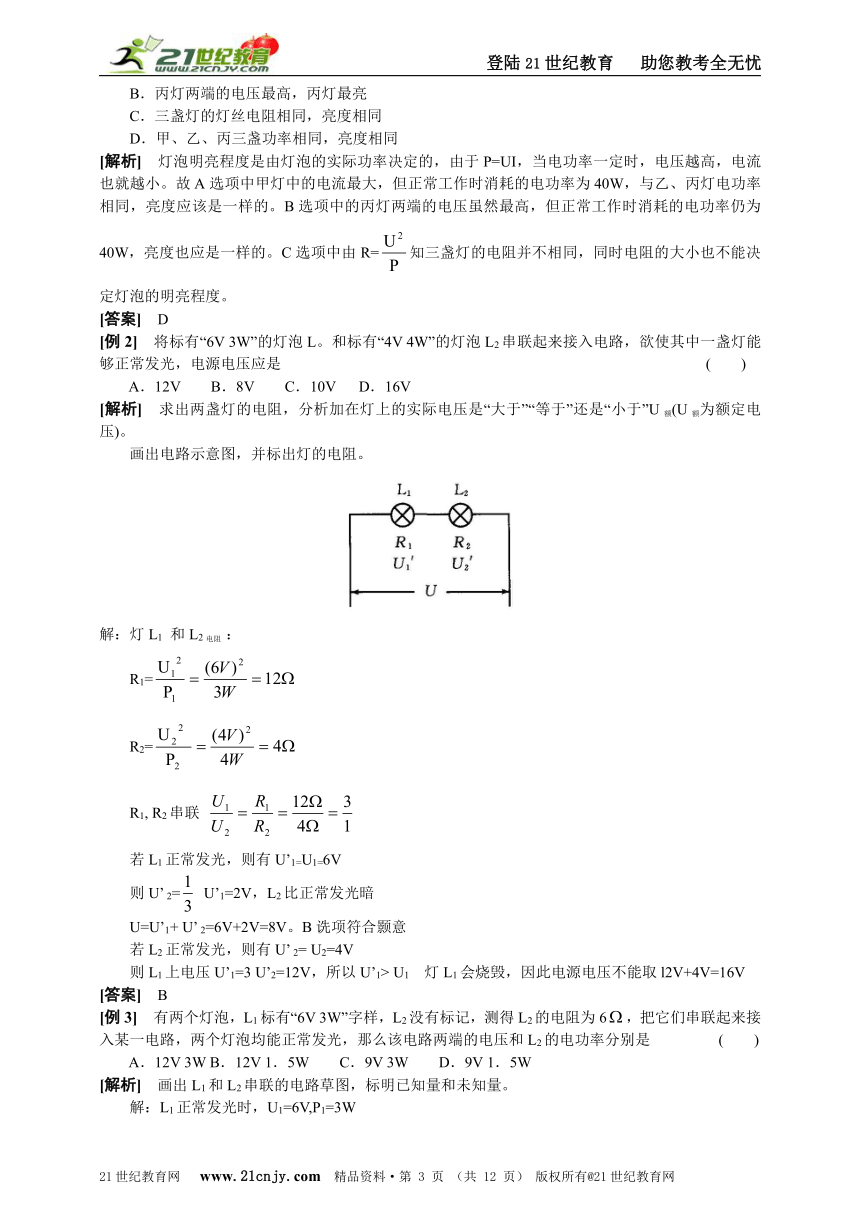

[例2] 将标有“6V 3W”的灯泡L。和标有“4V 4W”的灯泡L2串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是 ( )
A．12V B．8V C．10V D．16V
[解析] 求出两盏灯的电阻，分析加在灯上的实际电压是“大于”“等于”还是“小于”U额(U额为额定电压)。
画出电路示意图，并标出灯的电阻。
解：灯L1 和L2电阻 ：
R1=
R2=
R1, R2串联
若L1正常发光，则有U’1=U1=6V
则U’ 2= U’1=2V，L2比正常发光暗
U=U’1+ U’ 2=6V+2V=8V。B诜项符合颢意
若L2正常发光，则有U’ 2= U2=4V
则L1上电压U’1=3 U’2=12V，所以U’1> U1 灯L1会烧毁，因此电源电压不能取l2V+4V=16V
[答案] B

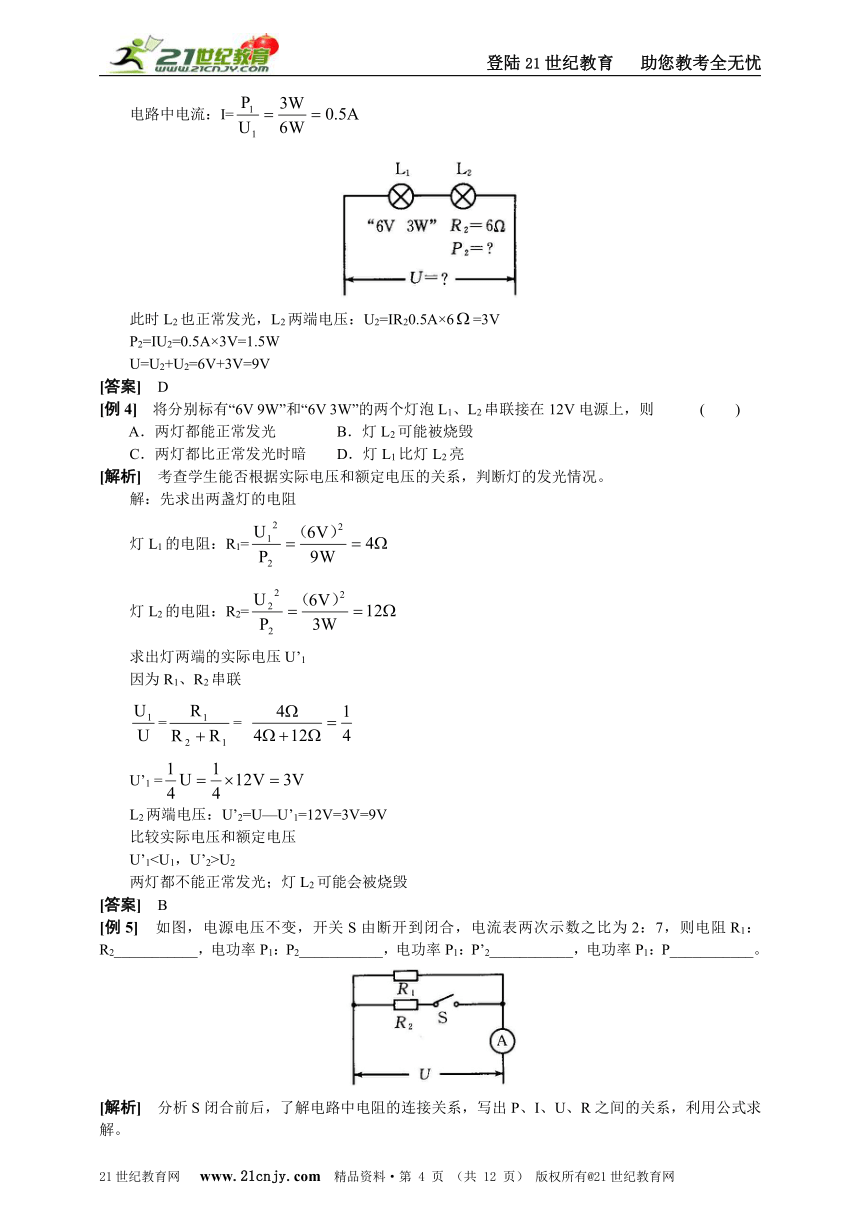

[例3] 有两个灯泡，L1标有“6V 3W”字样，L2没有标记，测得L2的电阻为6，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L2的电功率分别是 ( )
A．12V 3W B．12V 1．5W C．9V 3W D．9V 1．5W
[解析] 画出L1和L2串联的电路草图，标明已知量和未知量。21世纪教育网
解：L1正常发光时，U1=6V,P1=3W
电路中电流：I=
此时L2也正常发光，L2两端电压：U2=IR20.5A×6=3V
P2=IU2=0.5A×3V=1.5W
U=U2+U2=6V+3V=9V
[答案] D
[例4] 将分别标有“6V 9W”和“6V 3W”的两个灯泡L1、L2串联接在12V电源上，则 ( )
A．两灯都能正常发光 B．灯L2可能被烧毁
C．两灯都比正常发光时暗 D．灯L1比灯L2亮
[解析] 考查学生能否根据实际电压和额定电压的关系，判断灯的发光情况。
解：先求出两盏灯的电阻
灯L1的电阻：R1=
灯L2的电阻：R2=
求出灯两端的实际电压U’1
因为R1、R2串联
==
U’1 =
L2两端电压：U’2=U—U’1=12V=3V=9V
比较实际电压和额定电压
U’1U2
两灯都不能正常发光；灯L2可能会被烧毁
[答案] B
[例5] 如图，电源电压不变，开关S由断开到闭合，电流表两次示数之比为2：7，则电阻R1：R2___________，电功率P1：P2___________，电功率P1：P’2___________，电功率P1：P___________。
[解析] 分析S闭合前后，了解电路中电阻的连接关系，写出P、I、U、R之间的关系，利用公式求解。21世纪教育网

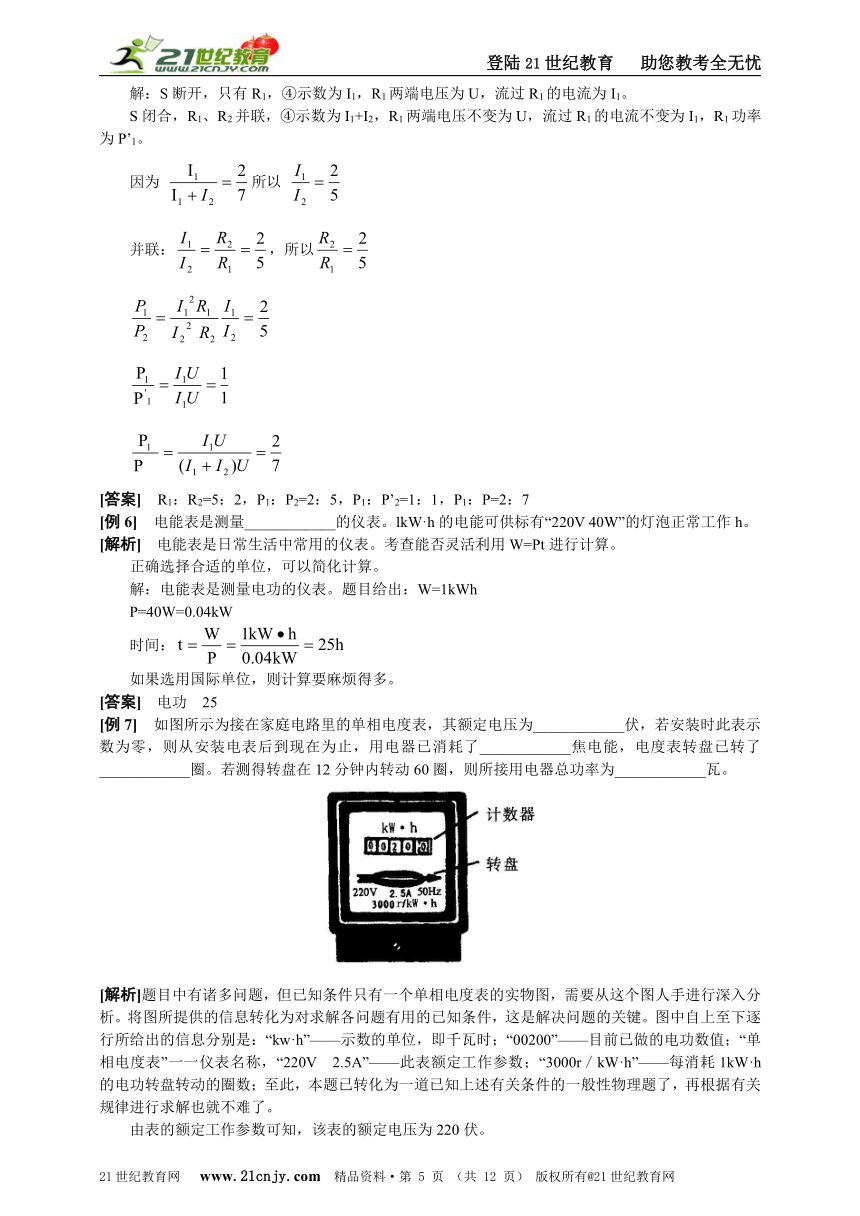

解：S断开，只有R1，④示数为I1，R1两端电压为U，流过R1的电流为I1。
S闭合，R1、R2并联，④示数为I1+I2，R1两端电压不变为U，流过R1的电流不变为I1，R1功率为P’1。21世纪教育网
因为 所以
并联：，所以
[答案] R1：R2=5：2，P1：P2=2：5，P1：P’2=1：1，P1：P=2：7
[例6] 电能表是测量____________的仪表。lkW·h的电能可供标有“220V 40W”的灯泡正常工作h。
[解析] 电能表是日常生活中常用的仪表。考查能否灵活利用W=Pt进行计算。
正确选择合适的单位，可以简化计算。
解：电能表是测量电功的仪表。题目给出：W=1kWh
P=40W=0.04kW
时间：
如果选用国际单位，则计算要麻烦得多。
[答案] 电功 25
[例7] 如图所示为接在家庭电路里的单相电度表，其额定电压为____________伏，若安装时此表示数为零，则从安装电表后到现在为止，用电器已消耗了____________焦电能，电度表转盘已转了____________圈。若测得转盘在12分钟内转动60圈，则所接用电器总功率为____________瓦。
[解析]题目中有诸多问题，但已知条件只有一个单相电度表的实物图，需要从这个图人手进行深入分析。将图所提供的信息转化为对求解各问题有用的已知条件，这是解决问题的关键。图中自上至下逐行所给出的信息分别是：“kw·h”——示数的单位，即千瓦时；“00200”——目前已做的电功数值；“单相电度表”一一仪表名称，“220V 2.5A”——此表额定工作参数；“3000r／kW·h”——每消耗1kW·h的电功转盘转动的圈数；至此，本题已转化为一道已知上述有关条件的一般性物理题了，再根据有关规律进行求解也就不难了。21世纪教育网
由表的额定工作参数可知，该表的额定电压为220伏。
由表的单位和示数窗口的示数可知，自安装新表后到现在为止用电器所消耗的电能为：
W=20.0千瓦时=20.0×1000瓦×3600秒=7.2×10 7焦
又因每消耗lkW·h电功，转盘转动3000圈，所以电度表转盘已转过n=20.0千瓦时×3000圈/千瓦时=6×104圈。若在t=12分钟=12× 60秒=720秒内，转盘转动60圈，则据P=得用电器总功率为：P=
[答案] 220 7.2×10 7 6×104 100
[例8] 甲灯标有9V，乙灯标有3W，已知电阻R甲>R乙，若把a两灯以某种方式连接到某电源上，两灯均正常发光，若把两灯以另一种方式连接到另一电源上，乙灯仍能正常发光，甲灯的实际功率与它的额定功率比P’甲：P甲=4：9。21世纪教育网
求：(1)甲灯的额定功率P甲。
(2)乙灯的额定电压U乙。
(3)两灯电阻R甲和R乙。
[解析] 注意两次电路总电压不同，所以不能像例4那样判断电路连接方式。
已知：U甲=9V，P乙=3W，R甲>R乙，P’甲：P甲=4：9
求：P甲、u乙、R甲、R乙
设第一次R甲、R乙并联，此时两灯均能正常发光，说明：U乙=U甲=9V
R乙=
第二次R甲、R乙串联，乙灯仍正常发光，说明U’乙=U乙=9V
而R甲不变时，
所以U’甲=了
R甲R乙串联
得R甲由上判定：电路第一次串联，第二次并联，画出分析示意图(a)和(b)。
解：由图(a)和(b)得：
R甲不变
U’===6V U’乙=U乙=6V由图(b)乙灯正常发光
R乙=
由图(a)R甲、R乙串联
I甲=I乙=
R甲=
P甲=I甲U甲=0.5A×9V=4.5W
[答案] (1)甲灯额定功率4.5W (2)乙灯额定电压6V (3)甲灯电阻18Ω 乙灯电阻12Ω
考点应试必备
1．表示电流做功快慢的物理量是 ( )
A．电压 B．电功 C．电功率 D．电阻
2．有两只外形相同、灯丝长度相等的灯泡L1和L2在它们的铭牌上只能看清“200V”字样，而看不清它们额定功率的大小。甲、乙、丙三位同学对它们进行了探究：甲同学发现L1的灯丝粗一些，认为L1电阻小，接入电路产生的热量少，所以额定功率比L2小；乙同学把两灯串联在同一电路中，发现L2比L1亮，认定L2的额定功率大；丙同学把两灯并联在同一电路中，发现L1比L2亮，认定L1的额定功率大，你认为哪位同学的探究是正确的 ( )
A．甲同学 B．乙同学 C．丙同学 D．都不正确
3．小明利用电能表测量某一家用电器的电功率。当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h，那么这一个用电器是 ( )
A．电冰箱 B．普通白炽灯 C.彩色电视机 D．挂壁式空调机
4．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是 ( )
A．甲灯的实际功率一定是40W
B．将乙灯接入110 V电路中，它的额定功率变为15w
C．两灯均正常发光时，甲灯灯丝电阻较小
D．两灯均正常发光时，甲灯消耗的电能较少
5．决定白炽灯明亮程度的因素是 ( )
A．灯泡的电阻 B．灯泡的额定功率
C．灯泡消耗的实际功率 D．灯泡消耗的电能
6．根据A、B、C、D四种家用电器铭牌上所提供的信息，可知额定电流为6A的用电器是 ( )
7．如图所示，是郑龙同学记录家里一周内的用电情况，下列说法中正确的是 ( )
A．周一白天用电比傍晚多
B．周四夜晚用电比周五夜晚多
C．每天的用电高峰在傍晚21世纪教育网
D．周三傍晚用电2kW·h
8．将一只标有“12V 6W”的灯泡与一电阻串联后接到电压为l2V的电源上，电阻消耗的功率为1W(灯丝电阻视作不变)，则此时 ( )
A．灯泡与电阻消耗的总功率为7w
B．灯泡与电阻消耗的总功率为6W
C．灯泡消耗的功率大于5W
D．灯泡消耗的功率小于5W
9．如右图所示。电源电压不变，R0是一个8Ω的定值电阻。如果分别将下列的四个不同规格的灯泡接入电路的A、B两点之间，且不会烧坏。则最亮的那个灯一定是 ( )
A．“6V 3W” B．“4V 2W”
C．“3V 3W” D．“2V 2W”
10．在自然科学中，许多规律可借助于图像形象、直观地展示出来。例如，某电路中，已知滑动变阻器两端的电压恒定不变，下列图像中能正确表示滑动变阻器消耗的电功率P与它的电阻值R之间关系的是 ( )
11．晶晶的爸爸从国外带回来一个电饭锅。电饭锅上标着“110V 1000W”。则该电饭锅正常工作1min，消耗的电能是 ( )
A．6×104J B．1.1×105J C．6.6×106J D．545.4J21世纪教育网
12．小明的家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，800W的电饭煲一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适 ( )
A．220V 5A B．220V 10A C．220V 15A D．220V 20A
13．下列四只灯泡，各自在额定电压下正常发光，其中最亮的是 ( )
A．“220V 25W” B．“220V 40W”
C．“24V 100W” D．“36V 60W”
14．如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器。闭合开关s后，在滑动变阻器滑片P向左滑动的过程中 ( )
A．电流表A1的示数变小
B．电流表A2的示数变大
C．电压表V的示数变小
D．电灯的亮度变暗21世纪教育网
15．如图所示，电路中的电源电压相同且保持不变，所有的灯泡规格相同，且不考虑温度对电阻的影响，闭合开关s，以下比较a、b、d三灯实际功率的大小关系式中正确的是 ( )
A．Pa=Pd=Pb B．Pa>Pd>Pb C．Pa=Pd>Pb D．Pa16．某车间装有“220V 40W”的白炽灯100盏，该车间安装的电能表的额定电流至少为_________A(填“10”“20”或“30”)；若一天每盏灯平均工作4h，则该车间每天耗电约_________kw·h。21世纪教育网
17．每个家庭都需要照明灯泡，目前市场上既有白炽灯，又有电子节能灯，究竟选择哪一种好呢 某中学“STS”研究小组的同学进行了调查，了解到在正常工作时，25W的白炽灯与5W的电子节能灯、45W的白炽灯与9W的电子节能灯、60W的白炽灯与11W的电子节能灯的发光效果相当，他们选择其中的一组进行研究。收集了有关数据如下表：
额定电压(V) 额定功率(W) 寿命(h) 每只售价(元) 每度电费(元)
白炽灯 220 60 1000 1.5 0.4
电子节能灯 220 11 5000 30 0.4
根据上表数据，在照明效果相当时，若以节能灯使用到寿终正寝时间计算。60W白炽灯和11W节能灯的成本加电费分别为_________元和_________元，由此可见应该选择_________灯。
18．如图是“生命力”型号手机的电池铭牌。该型号的电池用于手机，待机时间约为3天，图中750mA·h表示750毫安小时。请根据所给信息计算该手机待机时间内消耗的平均功率为_________w。
19．家用电灭蚊器的发热部分使用了PTC发热材料，它的电阻随温度变化规律如图所示。使用时发热体直接连人家庭电路+当发热体的温度为60℃时，则此时电功率为_________w。如果这只电灭蚊器的平均电功率为5W，按一天工作10h计算，这只家用电灭蚊器一个月(按30天计算)消耗电能_________ kW·h；当发热体温度继续上升时，电灭蚊器发热体的电阻会_________；它的功率会_________ (最后两空填“增大”“不变”或“减小”)。21世纪教育网
20．小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，图甲为他所连的实验电路。
(1)电池盒中至少有_________节干电池。21世纪教育网
(2)经检查发现电路接线有错误，小雨只做了一处改动就闭合开关进行实验。请在他接错的导线上打上“×”，并改正。21世纪教育网
(3)实验时，小雨移动滑动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示。则该小灯泡的额定电流为_________A，额定功率为_________W。
21．小明在做“测量小灯泡电功率”的实验中，所用器材有额定电压为2.5V的小灯泡，以及符合实验要求的电源、滑动变阻器、电表、开关和导线。实验前电压表和电流表已调零，实验时用导线a、b、c、d、e、f、g按图示方式连接电路。
(1)闭合开关前应把滑动变阻器滑片P调到_________ (填“A”或“B”)端。
(2)闭合开关，调节滑动变阻器，结果出现了下列现象，请分析其原因：
①小灯泡不亮，电压表的示数始终为3V，电流表的示数始终为零，则可能是导线_________出现断路。
②小灯泡能发光，电流表有示数，电压表的示数始终为零，则可能是导线_________出现断路。
实验次数 1 2 3
电压U/V 2.5 2.8 2.0
电流I/A 0.30 0.32 0.26
(3)小明排除故障后，调节滑动变阻器，测得上表中的三组数据。则小灯泡的额定功率为_________W。21世纪教育网
22．“5·12”汶川大地震发生后，常州常发集团向灾区人民捐赠一批柴油发电机。这种柴油发电机的工作原理为：以风冷四冲程直喷式柴油机为动力系统，带动发电机发电，该柴油发电机说明书的部分内容如表所示。现在用一台该型号的柴油发电机给灾民临时安置区供电，如图所示。发电机到安置区的距离是400m，输电线路中的火线和零线均为GBCZ60型单股铜导线，该型导线单位长度的电阻为2.5×10-4Ω/m。安置区家用电器的总功率为44kw，当这些家用电器都正常工作时，求：
型号 AED6500S
最大输出功率 60kW
输出电压范围 220V～300V
(1)输电线路中的电流多大
(2)输电线路损失的电功率多大
(3)发电机实际输出电压多大
(4)该柴油发电机工作过程中，每小时消耗18kg柴油，柴油完全燃烧产生的内能转化为发电机输出电能的效率是多少 (柴油热值是3/3×107J/kg)
21世纪教育网
参考答案
1．C 2．C 3．D 4．B 5．C 6．B 7．D 8．D 9．B 10．A 11．A 12．B 13．C 14．A 15．C 16．20 16 17．127.5 52 节能 18．0.0375 19．4.84 1.5增大减小 20．(1)3 (2)略 (3)0.3 1.14 21．(1)A (2)①a ②b (3)0.72 22．(1)200A (2)8×103W (3)260V (4)31.5％
