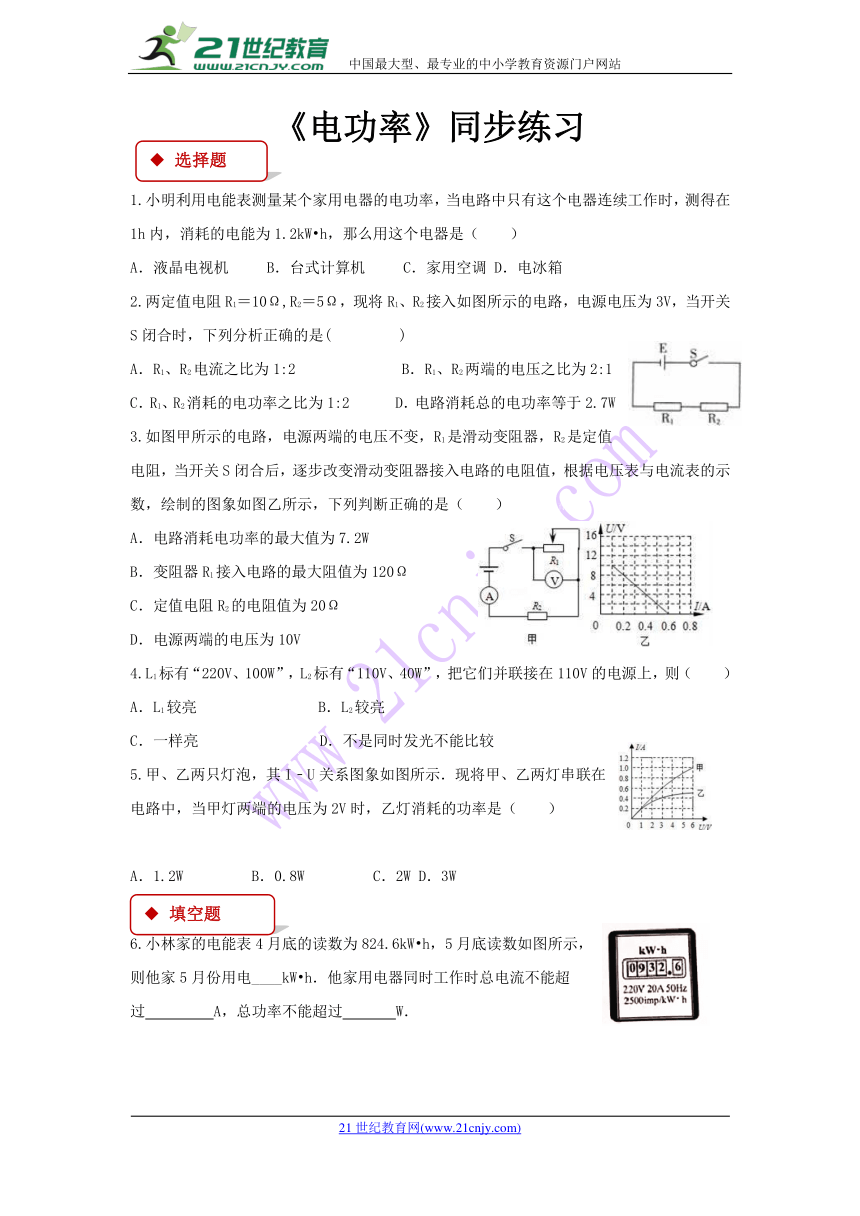

《电功率》同步练习
1.小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW?h，那么用这个电器是（　　）21cnjy.com
A．液晶电视机?? B．台式计算机?? C．家用空调 D．电冰箱
2.两定值电阻R1＝10Ω,R2＝5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是(???? )www.21-cn-jy.com
A．R1、R2电流之比为1:2?????? B．R1、R2两端的电压之比为2:1
C．R1、R2消耗的电功率之比为1:2?? D．电路消耗总的电功率等于2.7W
3.如图甲所示的电路，电源两端的电压不变，R1是滑动变阻器，R2是定值电阻，当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示，下列判断正确的是（　　）21·世纪*教育网
A．电路消耗电功率的最大值为7.2W
B．变阻器R1接入电路的最大阻值为120Ω
C．定值电阻R2的电阻值为20Ω
D．电源两端的电压为10V
4.L1标有“220V、100W”，L2标有“110V、40W”，把它们并联接在110V的电源上，则（　　）
A．L1较亮? B．L2较亮
C．一样亮? D．不是同时发光不能比较
5.甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是（　　）【来源：21cnj*y.co*m】
A．1.2W???? B．0.8W???? C．2W D．3W
6.小林家的电能表4月底的读数为824.6kW?h，5月底读数如图所示，则他家5月份用电____kW?h．他家用电器同时工作时总电流不能超过???? A，总功率不能超过??? W．【出处：21教育名师】

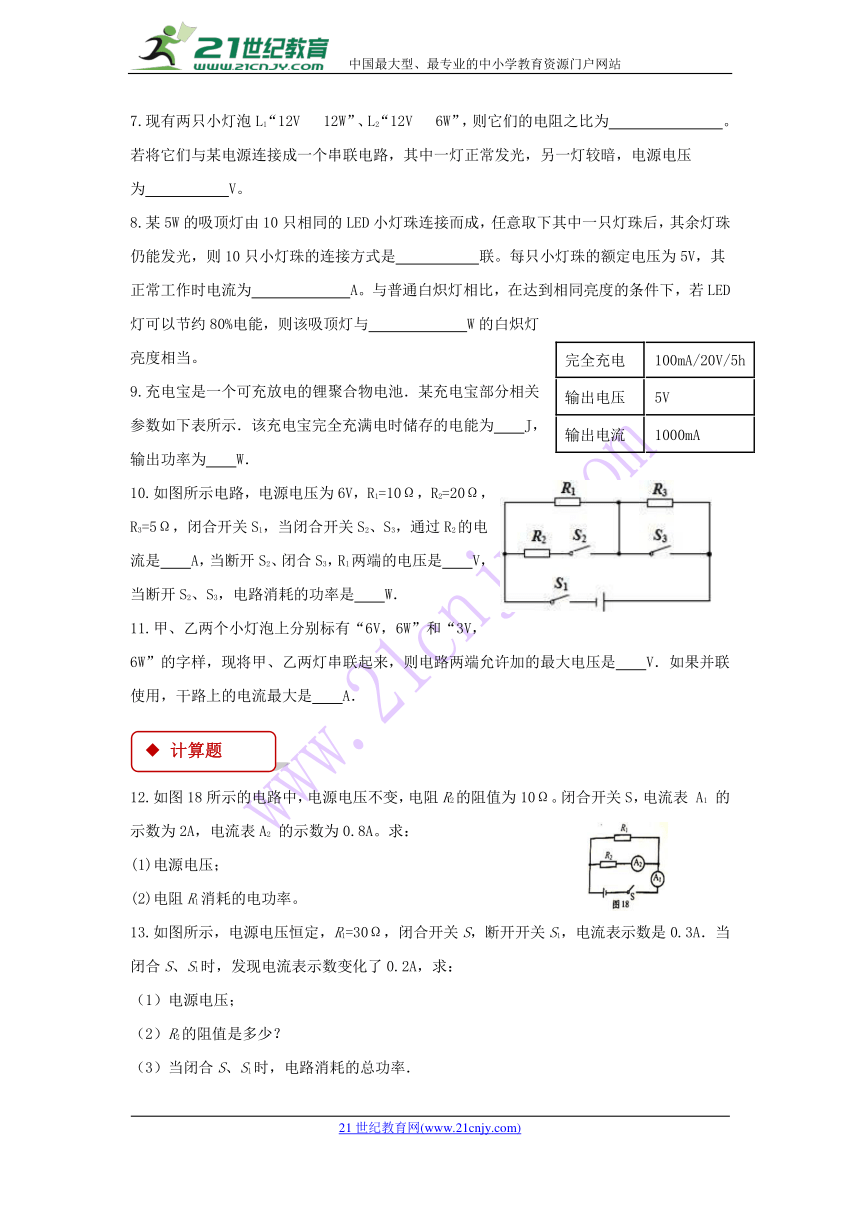

7.现有两只小灯泡L1“12V? 12W”、L2“12V? 6W”，则它们的电阻之比为??????? 。若将它们与某电源连接成一个串联电路，其中一灯正常发光，另一灯较暗，电源电压为????? V。 21*cnjy*com
完全充电
100mA/20V/5h
输出电压
5V　　
输出电流
1000mA
8.某5W的吸顶灯由10只相同的LED小灯珠连接而成，任意取下其中一只灯珠后，其余灯珠仍能发光，则10只小灯珠的连接方式是????? 联。每只小灯珠的额定电压为5V，其正常工作时电流为?????? A。与普通白炽灯相比，在达到相同亮度的条件下，若LED灯可以节约80%电能，则该吸顶灯与?????? W的白炽灯亮度相当。2-1-c-n-j-y
9.充电宝是一个可充放电的锂聚合物电池．某充电宝部分相关参数如下表所示．该充电宝完全充满电时储存的电能为　　J，输出功率为　　W．【版权所有：21教育】
10.如图所示电路，电源电压为6V，R1=10Ω，R2=20Ω，R3=5Ω，闭合开关S1，当闭合开关S2、S3，通过R2的电流是　　A，当断开S2、闭合S3，R1两端的电压是　　V，当断开S2、S3，电路消耗的功率是　　W．
11.甲、乙两个小灯泡上分别标有“6V，6W”和“3V，6W”的字样，现将甲、乙两灯串联起来，则电路两端允许加的最大电压是　　V．如果并联使用，干路上的电流最大是　　A．

12.如图18所示的电路中，电源电压不变，电阻R2的阻值为10Ω。闭合开关S，电流表 A1 的示数为2A，电流表A2 的示数为0.8A。求：
(1)电源电压；
(2)电阻R1消耗的电功率。
13.如图所示，电源电压恒定，R1=30Ω，闭合开关S，断开开关S1，电流表示数是0.3A．当闭合S、S1时，发现电流表示数变化了0.2A，求：
（1）电源电压；
（2）R2的阻值是多少？
（3）当闭合S、S1时，电路消耗的总功率．

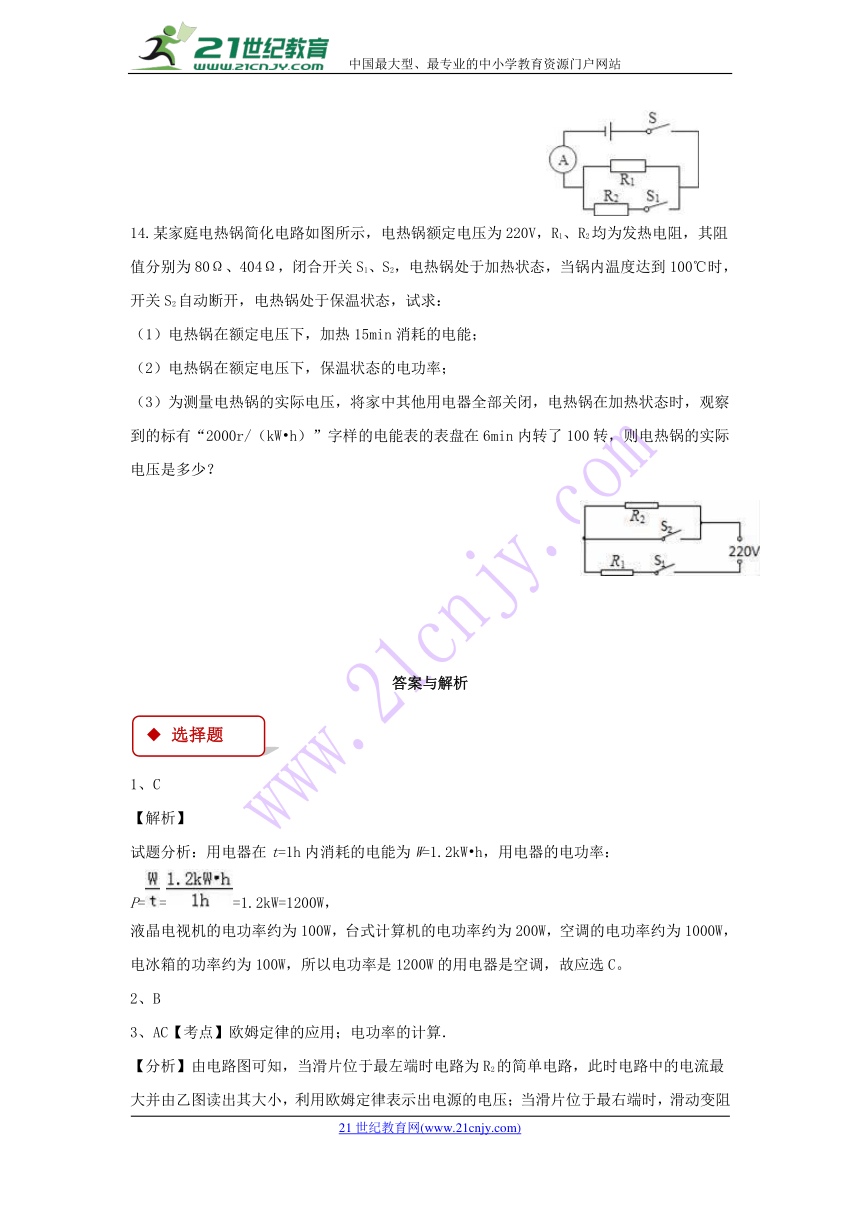

14.某家庭电热锅简化电路如图所示，电热锅额定电压为220V，R1、R2均为发热电阻，其阻值分别为80Ω、404Ω，闭合开关S1、S2，电热锅处于加热状态，当锅内温度达到100℃时，开关S2自动断开，电热锅处于保温状态，试求：
（1）电热锅在额定电压下，加热15min消耗的电能；
（2）电热锅在额定电压下，保温状态的电功率；
（3）为测量电热锅的实际电压，将家中其他用电器全部关闭，电热锅在加热状态时，观察到的标有“2000r/（kW?h）”字样的电能表的表盘在6min内转了100转，则电热锅的实际电压是多少？
答案与解析
1、C
【解析】
试题分析：用电器在t=1h内消耗的电能为W=1.2kW?h，用电器的电功率：P===1.2kW=1200W，
液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调，故应选C。
2、B
3、AC【考点】欧姆定律的应用；电功率的计算．
【分析】由电路图可知，当滑片位于最左端时电路为R2的简单电路，此时电路中的电流最大并由乙图读出其大小，利用欧姆定律表示出电源的电压；当滑片位于最右端时，滑动变阻器的最大阻值R1与电阻R2串联，电压表测R1两端的电压，此时电路中的电流最小，由乙图读出两电表的示数，根据电阻的串联和欧姆定律表示出电源的电压，利用欧姆定律求出R1的最大阻值，利用电源的电压不变建立等式即可求出定值电阻的阻值和电源的电压，最后利用P=UI求出电路消耗的最大功率．21*cnjy*com
【解答】解：当滑片位于最左端时电路为R2的简单电路，此时电路中的电流最大，由乙图可知I大=0.6A，
由I=可得，电源的电压：U=I大R2=0.6A×R2﹣﹣﹣﹣﹣①
当滑片位于最右端时，滑动变阻器的最大阻值R1与电阻R2串联，电压表测R1两端的电压，此时电路中的电流最小，
由乙图可知，U1=10V，I小=0.1A，
变阻器R1接入电路的最大阻值：
R1===100Ω，故B不正确；
串联电路中总电压等于各分电压之和，电源的电压U=U1+I小R2=10V+0.1A×R2﹣﹣﹣﹣﹣﹣﹣②【来源：21·世纪·教育·网】
由①②可得：0.6A×R2=10V+0.1A×R2，
解得：R2=20Ω，故C正确；
电源的电压U=0.6A×R2=0.6A×20Ω=12V，故D不正确；
电路消耗的最大电功率：
P大=I大U=0.6A×12V=7.2W，故A正确．
故选AC．
4、B【考点】实际功率．
【分析】利用P=求出电阻，再利用该公式求出L1的实际功率；对比L2的实际功率，分析解答．
【解答】解：由P=可得：
R1===484Ω，
因为并联在110V的电源上，则L1的实际功率为：P1实际===25W；
对于L2来说，实际电压等于额定电压，则实际功率等于额定功率P2实际=100W，故L2较亮．
故选B．
【点评】本题通过一个简单电路，考查了并联电路电流、电压的关系及实际功率与灯泡亮暗的关系，关键要掌握并联电路的特点及电功率公式．2·1·c·n·j·y
5、A【考点】电功率的计算．
【分析】先根据图象读出甲灯两端电压为2V时通过甲的电流，然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压，再根据P=UI求出乙消耗的功率．
【解答】解：根据图象可知，当甲灯泡两端电压为2V时，通过甲灯泡的电流为0.4A；
因为串联电路处处电流相等，因此通过乙灯泡的电流也为0.4A；根据图象可知，此时乙灯泡两端电压为3V；
乙灯泡消耗的功率：P=UI=3V×0.4A=1.2W．
故选A．
6、【考点】电功率的计算；电能表参数的理解与电能的求法．
【专题】计算题；信息给予题；电能和电功率．
【分析】电能表的读数：电能表的最后一位数是小数，单位kW?h；月末与月初的示数差即为本月消耗的电能； 已知电能表的额定电压和标定电流，根据公式P=UI可求电路的最大功率．21教育网
【解答】解：
（1）由题知，4月底的读数为824.6kW?h，5月底读数为932.6kW?h，
5月份用电：W=932.6kW?h-824.6kW?h=108kW?h；
（2）由图示电能表可知，电能表正常工作时的电压是220V，允许通过的最大电流是10A，则电能表允许的用电器最大总功率：
P=UI=220V×20A=4400W．
故答案为：108；20；4400．
【点评】本题考查了电能表的参数的理解与电能的求法，理解好电能表的相关参数的意义是关键．
7、1∶2?? 18???
8、并；0.1；25
9、电功率的计算；J3：电功的计算．
【分析】由充电宝的铭牌可知完全充电参数，根据W=UIt求出完全充满电时储存的电能，又知道输出电压和输出电流，根据P=UI求出输出功率．21·cn·jy·com
【解答】解：该充电宝完全充满电时储存的电能：
W=UIt=20V×100×10﹣3A×5×3600s=3.6×104J，
输出功率：
P=U′I′=5V×1000×10﹣3A=5W．
故答案为：3.6×104；5．
10、欧姆定律的应用；并联电路的电压规律；电阻的串联；电功率的计算．
【分析】（1）闭合开关S1，当闭合开关S2、S3时，R1和R2并联，根据并联电路的电压特点和欧姆定律求出通过R2的电流；21教育名师原创作品
（2）当断开S2、闭合S3，电路为R1的简单电路，两端的电压和电源的电压相等；
（3）当断开S2、S3时，R1与R3串联，根据电阻的串联和P=求出电路消耗的功率．
【解答】解：（1）闭合开关S1，当闭合开关S2、S3时，R1和R2并联，
∵并联电路中各支路两端的电压相等，
∴根据欧姆定律可得，通过R2的电流：
I2===0.3A；
（2）当断开S2、闭合S3，电路为R1的简单电路，两端的电压和电源的电压相等，即U1=U=6V；
（3）当断开S2、S3时，R1与R3串联，
∵串联电路中总电阻等于各分电阻之和，
∴电路消耗的功率：
P===2.4W．
故答案为：0.3；6；2.4．
　
11、【分析】已知两灯泡的额定电压和额定功率，先根据公式P=UI求出各自正常工作时的电流，根据欧姆定律求出电阻．
（1）如果把它们串联起来，则串联电路的电流只能取两个电流中最小的一个，然后根据电阻的串联和欧姆定律求出电路两端允许加的最大电压；
（2）当将他们并联使用时，电路电压同样只能取额定电压较小的那个，然后分别算出通过L1和L2的电流，最后将它们的电流相加算出电路允许通过的最大电流．
【解答】解：由P=UI可得，两灯泡的额定电流分别为：
I甲===1A，I乙===2A，
由I=可得，两灯泡的电阻分别为：
R甲===6Ω，R乙===1.5Ω；
（1）当将它们串联使用时，
因串联电路中各处的电流相等，
所以，电路中的最大电流I=I乙=1A，
因串联电路的总电阻等于各分电阻之和，
所以，路两端允许加的最大电压：
U串=I（R甲+R乙）=1A×（6Ω+1.5Ω）=7.5V；
（2）两灯泡并联时，各支路两端的电压相等，
所以，最大电源电压U并=U乙=3V，
通过两灯泡的电流：
I甲′===0.5A，I乙′=I乙=2A，
因并联电路中的干路电流等于各支路电流之和，
所以，电路允许通过的最大电流I并=I甲′+I乙′=0.5A+2A=2.5A．
故答案为：7.5；2.5．
2、1） （2）
13、（1）9V；（2）45Ω；（3）4.5W
【解析】
试题分析：（1）闭合开关S，断开开关S1时，电路为R1的简单电路，电流表测通过R1的电流，由I=可得，电源的电压：U=I1R1=0.3A×30Ω=9V；（2）当闭合S、S1时，R1与R2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，电流表示数的变化量即为通过R2的电流，则I2=0.2A，因并联电路中各支路两端电压相等，所以，R2的阻值：R2===45Ω；（3）因并联电路中干路电流等于各支路电流之和，所以，当闭合S、S1时，干路电流：I=I1+I2=0.3A+0.2A=0.5A，电路消耗的总功率：P=UI=9V×0.5A=4.5W。www-2-1-cnjy-com
14、【考点】电功率的计算；电功的计算．
【分析】（1）根据W=UIt求出处于“大火”加热状态15min消耗的电能；
（2）开关S2断开、S1仍闭合时，R1与R2串联，电热锅处于“小火”炖煮状态，根据电阻的串联和P=求出电功率；
（3）2000r/kW?h表示每消耗1kW?h的电能，电能表上的转盘转动2000r，据此求出6分钟内转了100转消耗的电能，根据W=t求出电热锅的实际电压．
【解答】解：（1）闭合开关S1、S2，电热锅处于加热状态，
由图可知，只有R1 接入电路，此时电路中的电流I===2.75A，
电热锅在额定电压下，处于加热状态15min消耗的电能：
W=UIt=220V×2.75A×15×60s=5.445×105J；
（2）开关S2断开、S1仍闭合时，R1与R2串联，电热锅处于保温状态，
因串联电路中总电阻等于各分电阻之和，
所以，电热锅在保温状态的电功率：
P保===100W；
（3）电能表的表盘在6min内转了100转，则电热锅在加热状态下实际消耗的电能：
W′==0.05kW?h=1.8×105J，
电热锅的实际功率：
P实===500W，
由P=可得实际电压：
U实===200V．
答：（1）电热锅在额定电压下，处于加热状态15分钟，消耗的电能是5.445×105J；
（2）电热锅在额定电压下，处于炖煮状态时，电功率为100W；
（3）电热锅的实际电压是200V．
【点评】本题考查了欧姆定律、电功公式、电功率公式的应用，要注意额定电压下用电器的实际功率和额定功率相等．21世纪教育网版权所有
