13.5 家庭电路 同步练习（一）（含解析）

《家庭电路》同步练习
基础题
一、单选题：

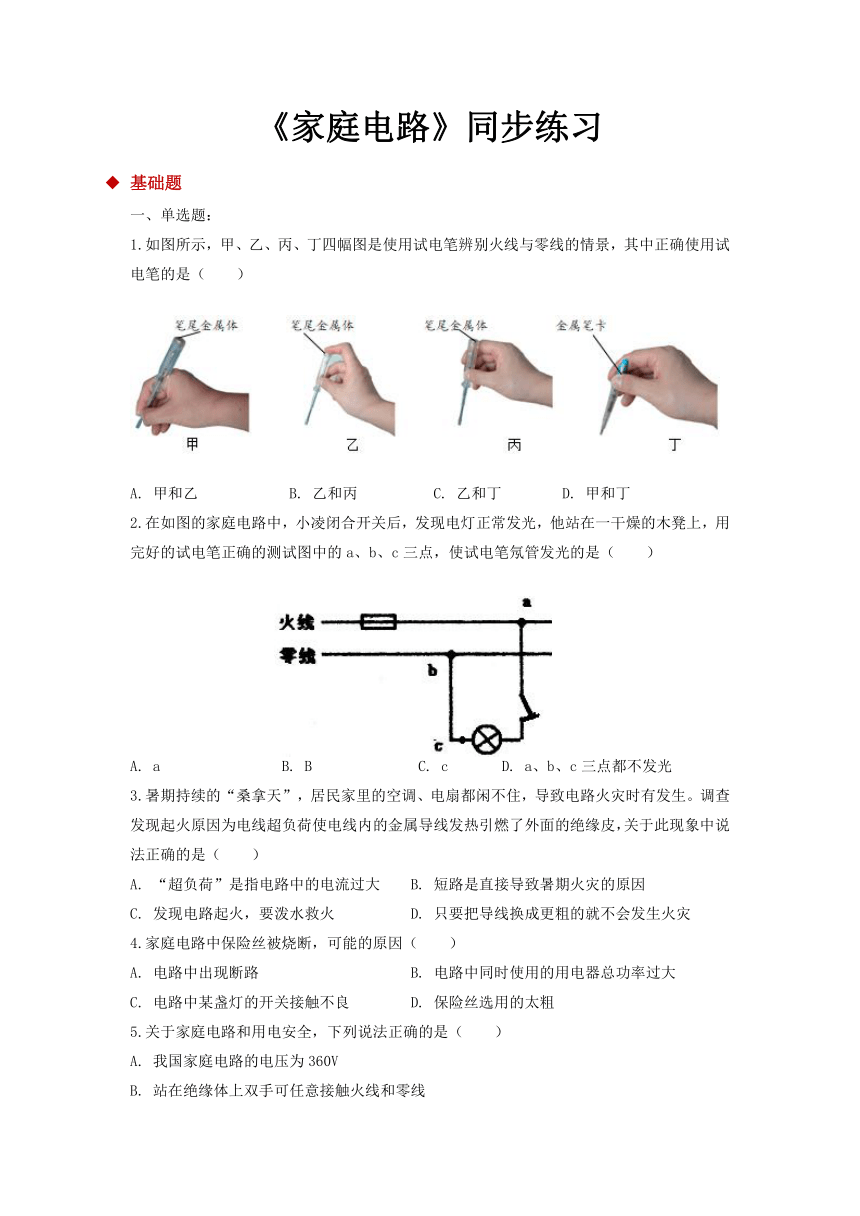

1.如图所示，甲、乙、丙、丁四幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是（　　） A. 甲和乙 B. 乙和丙 C. 乙和丁 D. 甲和丁
2.在如图的家庭电路中，小凌闭合开关后，发现电灯正常发光，他站在一干燥的木凳上，用完好的试电笔正确的测试图中的a、b、c三点，使试电笔氖管发光的是（　　）
A. a B. B C. c D. a、b、c三点都不发光
3.暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生。调查发现起火原因为电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮，关于此现象中说法正确的是（　　）
A. “超负荷”是指电路中的电流过大 B. 短路是直接导致暑期火灾的原因C. 发现电路起火，要泼水救火 D. 只要把导线换成更粗的就不会发生火灾
4.家庭电路中保险丝被烧断，可能的原因（　　）
A. 电路中出现断路 B. 电路中同时使用的用电器总功率过大C. 电路中某盏灯的开关接触不良 D. 保险丝选用的太粗
5.关于家庭电路和用电安全，下列说法正确的是（　　）
A. 我国家庭电路的电压为360VB. 站在绝缘体上双手可任意接触火线和零线C. 有金属外壳的用电器完全可以使用两孔插座并且很安全D. 家庭电路中的空气开关跳闸，可能是用电器发生了短路
二、填空题：

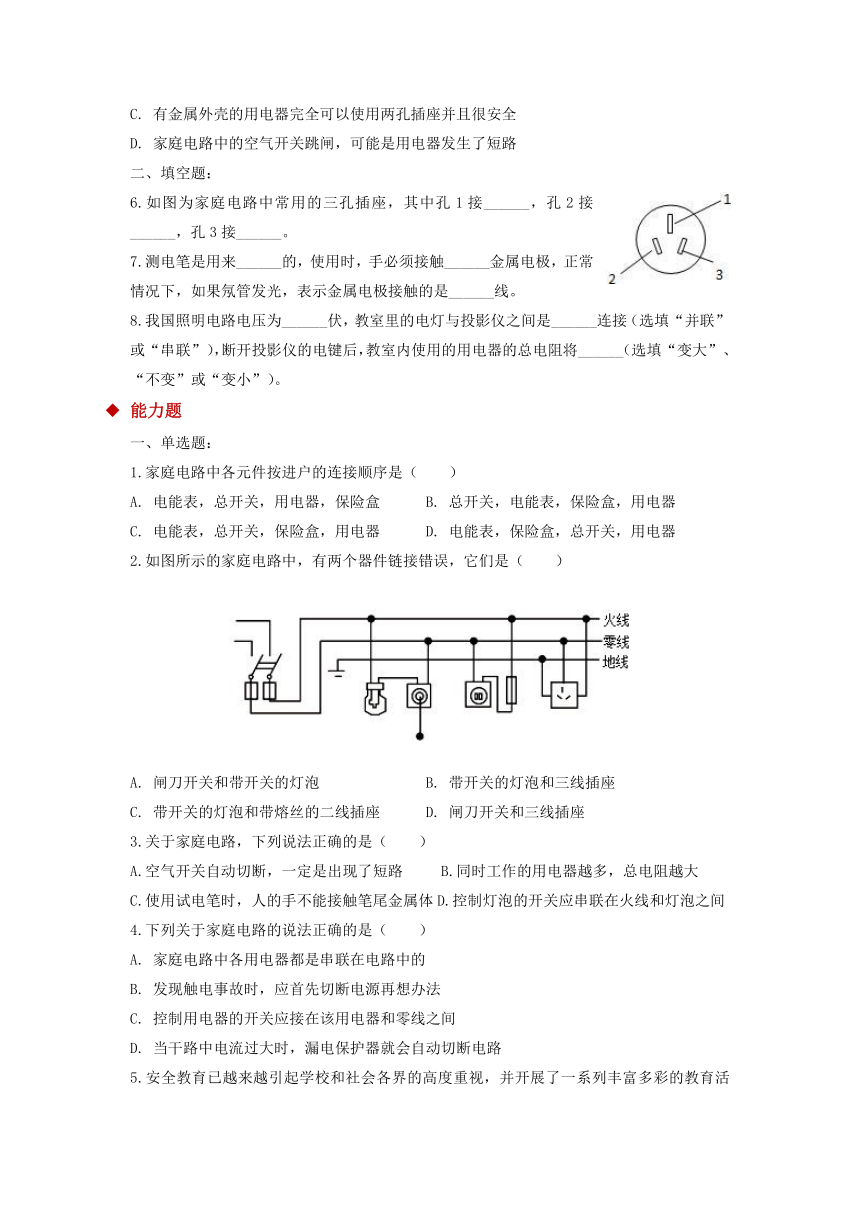

6.如图为家庭电路中常用的三孔插座，其中孔1接______，孔2接______，孔3接______。7.测电笔是用来______的，使用时，手必须接触______金属电极，正常情况下，如果氖管发光，表示金属电极接触的是______线。
8.我国照明电路电压为______伏，教室里的电灯与投影仪之间是______连接（选填“并联”或“串联”），断开投影仪的电键后，教室内使用的用电器的总电阻将______（选填“变大”、“不变”或“变小”）。
能力题
一、单选题：
1.家庭电路中各元件按进户的连接顺序是（　　）
A. 电能表，总开关，用电器，保险盒 B. 总开关，电能表，保险盒，用电器C. 电能表，总开关，保险盒，用电器 D. 电能表，保险盒，总开关，用电器
2.如图所示的家庭电路中，有两个器件链接错误，它们是（　　）
A. 闸刀开关和带开关的灯泡 B. 带开关的灯泡和三线插座C. 带开关的灯泡和带熔丝的二线插座 D. 闸刀开关和三线插座
3.关于家庭电路，下列说法正确的是（　　）
A.空气开关自动切断，一定是出现了短路 B.同时工作的用电器越多，总电阻越大C.使用试电笔时，人的手不能接触笔尾金属体D.控制灯泡的开关应串联在火线和灯泡之间
4.下列关于家庭电路的说法正确的是（　　）
A. 家庭电路中各用电器都是串联在电路中的B. 发现触电事故时，应首先切断电源再想办法C. 控制用电器的开关应接在该用电器和零线之间D. 当干路中电流过大时，漏电保护器就会自动切断电路
5.安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动．某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是（　　）
A. 控制家用电器的开关应该安装在零线上
B. 若没有保险丝，可用细钢丝代替C. 如果发生了触电事故．要立即切断电源D. 电饭锅用三脚插头和三孔插座，主是为了利用三角形的稳定性和美观性
二、填空题：

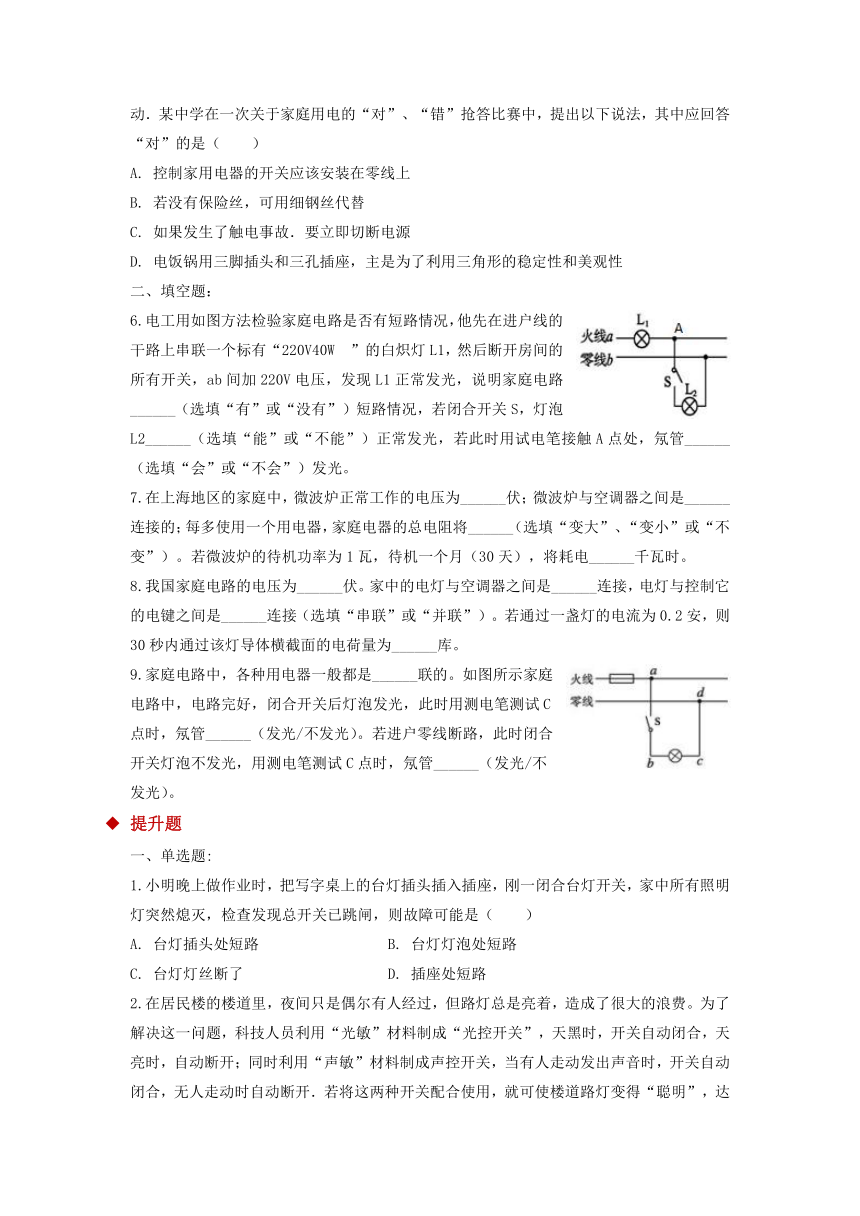

6.电工用如图方法检验家庭电路是否有短路情况，他先在进户线的干路上串联一个标有“220V40W　”的白炽灯L1，然后断开房间的所有开关，ab间加220V电压，发现L1正常发光，说明家庭电路______（选填“有”或“没有”）短路情况，若闭合开关S，灯泡L2______（选填“能”或“不能”）正常发光，若此时用试电笔接触A点处，氖管______（选填“会”或“不会”）发光。
7.在上海地区的家庭中，微波炉正常工作的电压为______伏；微波炉与空调器之间是______连接的；每多使用一个用电器，家庭电器的总电阻将______（选填“变大”、“变小”或“不变”）。若微波炉的待机功率为1瓦，待机一个月（30天），将耗电______千瓦时。
8.我国家庭电路的电压为______伏。家中的电灯与空调器之间是______连接，电灯与控制它的电键之间是______连接（选填“串联”或“并联”）。若通过一盏灯的电流为0.2安，则30秒内通过该灯导体横截面的电荷量为______库。
9.家庭电路中，各种用电器一般都是______联的。如图所示家庭电路中，电路完好，闭合开关后灯泡发光，此时用测电笔测试C点时，氖管______（发光/不发光）。若进户零线断路，此时闭合开关灯泡不发光，用测电笔测试C点时，氖管______（发光/不发光）。
提升题
一、单选题:
1.小明晚上做作业时，把写字桌上的台灯插头插入插座，刚一闭合台灯开关，家中所有照明灯突然熄灭，检查发现总开关已跳闸，则故障可能是（　　）
A. 台灯插头处短路 B. 台灯灯泡处短路C. 台灯灯丝断了 D. 插座处短路

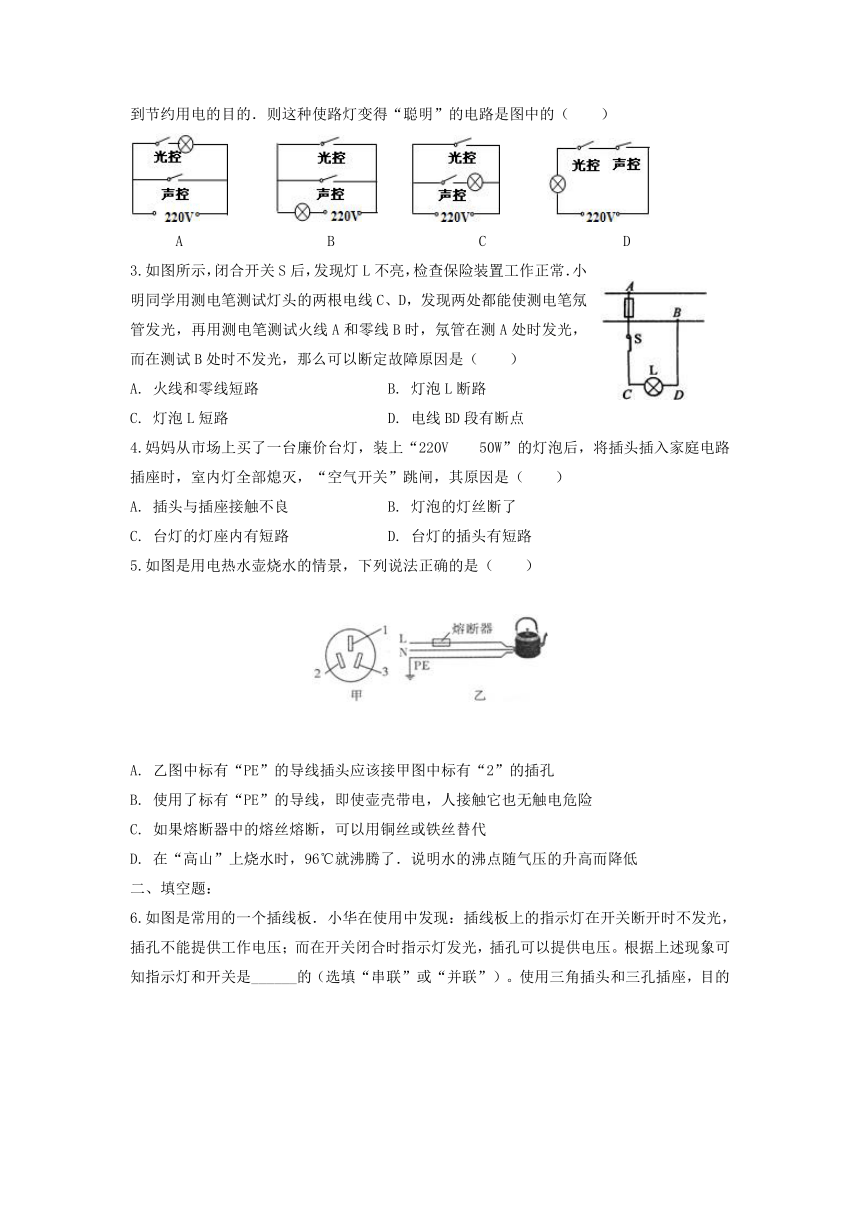

2.在居民楼的楼道里，夜间只是偶尔有人经过，但路灯总是亮着，造成了很大的浪费。为了解决这一问题，科技人员利用“光敏”材料制成“光控开关”，天黑时，开关自动闭合，天亮时，自动断开；同时利用“声敏”材料制成声控开关，当有人走动发出声音时，开关自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可使楼道路灯变得“聪明”，达到节约用电的目的．则这种使路灯变得“聪明”的电路是图中的（　　）

A B C D
3.如图所示，闭合开关S后，发现灯L不亮，检查保险装置工作正常．小明同学用测电笔测试灯头的两根电线C、D，发现两处都能使测电笔氖管发光，再用测电笔测试火线A和零线B时，氖管在测A处时发光，而在测试B处时不发光，那么可以断定故障原因是（　　）
A. 火线和零线短路 B. 灯泡L断路C. 灯泡L短路 D. 电线BD段有断点
4.妈妈从市场上买了一台廉价台灯，装上“220V??50W”的灯泡后，将插头插入家庭电路插座时，室内灯全部熄灭，“空气开关”跳闸，其原因是（　　）
A. 插头与插座接触不良 B. 灯泡的灯丝断了C. 台灯的灯座内有短路 D. 台灯的插头有短路
5.如图是用电热水壶烧水的情景，下列说法正确的是（　　）
A. 乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B. 使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险C. 如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代D. 在“高山”上烧水时，96℃就沸腾了．说明水的沸点随气压的升高而降低
二、填空题：

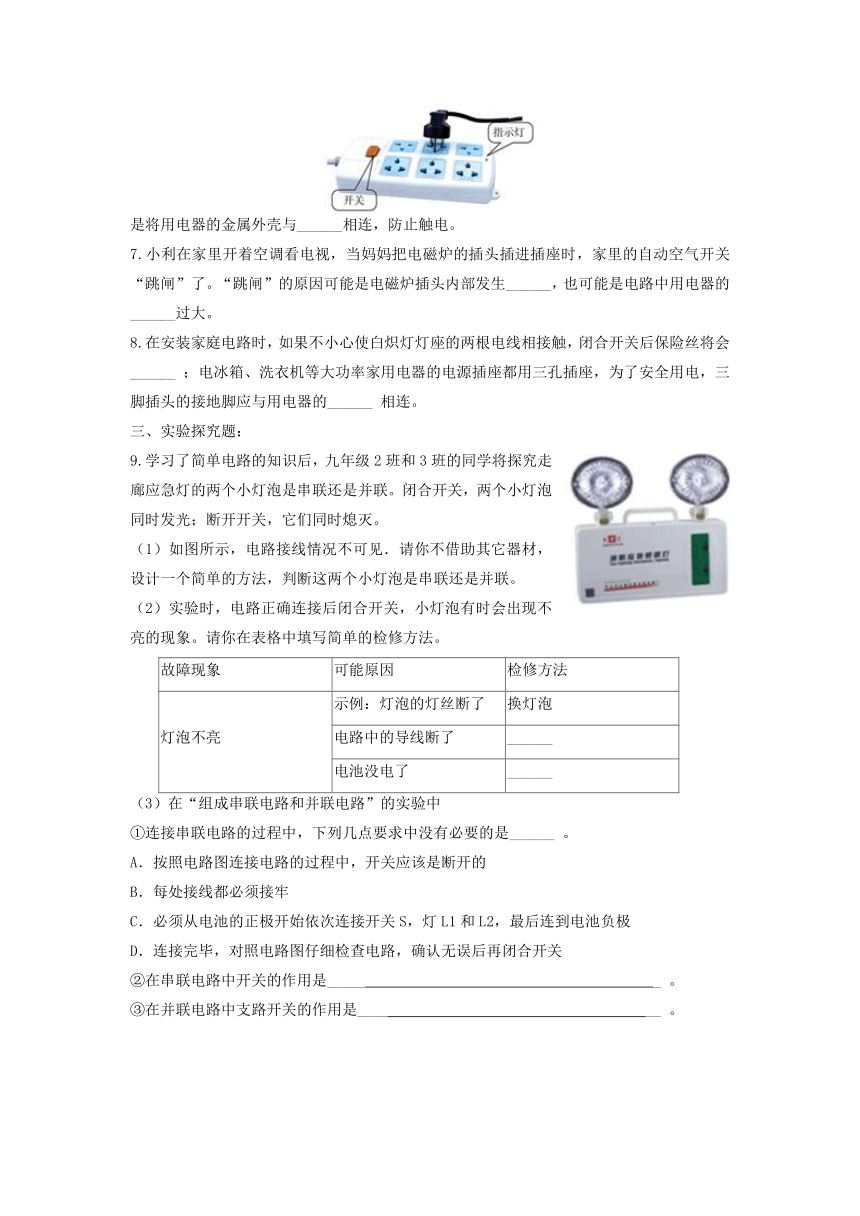

6.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是______的（选填“串联”或“并联”）。使用三角插头和三孔插座，目的是将用电器的金属外壳与______相连，防止触电。7.小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了。“跳闸”的原因可能是电磁炉插头内部发生______，也可能是电路中用电器的______过大。
8.在安装家庭电路时，如果不小心使白炽灯灯座的两根电线相接触，闭合开关后保险丝将会______ ；电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全用电，三脚插头的接地脚应与用电器的______ 相连。
三、实验探究题：
9.学习了简单电路的知识后，九年级2班和3班的同学将探究走廊应急灯的两个小灯泡是串联还是并联。闭合开关，两个小灯泡同时发光；断开开关，它们同时熄灭。（1）如图所示，电路接线情况不可见．请你不借助其它器材，设计一个简单的方法，判断这两个小灯泡是串联还是并联。（2）实验时，电路正确连接后闭合开关，小灯泡有时会出现不亮的现象。请你在表格中填写简单的检修方法。
故障现象
可能原因
检修方法
灯泡不亮
示例：灯泡的灯丝断了
换灯泡
电路中的导线断了
______ ?
电池没电了
______ ?
（3）在“组成串联电路和并联电路”的实验中???????? ①连接串联电路的过程中，下列几点要求中没有必要的是______ 。A．按照电路图连接电路的过程中，开关应该是断开的B．每处接线都必须接牢C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关②在串联电路中开关的作用是_____ _ 。③在并联电路中支路开关的作用是____ __ 。
答案和解析
基础题
【答案】
1. C 2. A 3. A 4. B 5. D
6. 地线；零线；火线??
7. 辨别电线是否为火线（或辨别火线和零线）；笔尾；火??
8. 220；并联；变大??
【解析】
1.【解析】选C。使用试电笔辨别火线与零线时，手一定要接触笔尾金属体或金属笔卡，不能接触笔尖的金属体，故甲、丙错误，乙、丁正确；故选C。正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线。氖管发光的是火线，氖管不发光的是零线。
2.【解析】选A。a点与火线相连，所以测电笔是发光的；bc与零线相连，测电笔是不会发光的。故选A。测电笔是用来辨别火线和零线的：用手接触笔尾的金属体，笔尖接触火线，测电笔的氖管将发光。
3.【解析】选A。A、电线超负荷是指用电器的总功率太大，使电路中电流过大引起的，故A正确；B、电路中电流过大的原因有两个：总功率过大和短路，故B错误；C、发声电路起火时，首先要切断电源，水是导体，不能泼水救火，故C错误；D、短路是电路中的电流会过大，与导线粗细无关，故D错误。故选A。电线超负荷是生活用语，它实际就是指物理中的过载，是由电路中电流过大引起的。物理中为研究问题的方便，一般忽略导线的电阻，这是一种理想化的方法。但家庭电路中导线的电阻是不能忽略的，当电路中电流过大时，根据焦耳定律Q=I2Rt（R为输电线的电阻），在相同的时间内电流产生的热量就多，从而易引发火灾。要预防这种火灾，就可以从用电器的总功率不要过大考虑。
4.【解析】选B。A、电路中出现断路，电路中的电流为0，不会使保险丝熔断。B、电路中同时使用的用电器总功率过大，使电流过大，会使保险丝被烧断。C、电路中某盏灯的开关接触不良，电路中的电流为0，不会使保险丝熔断。D、选用粗的保险丝，允许通过的电流更大，会失去保险作用，不是保险丝烧断的原因。故选B。家庭电路中的保险丝熔断，是由于电路中的电流过大引起的，而产生电流过大的原因有两个：一是发生了短路，另一个是用电器总功率过大。
5.【解析】选D。A、我国家庭电路的电压为220V，故A错误；B、人站在绝缘体上，若一只手接触火线，另一只手接触零线，这样人体与电线构成了闭合电路，有电流流过人体，会发生触电事故。故B错误；C、有金属外壳的用电器应使用三孔插座，可以保证当三脚插头插入三孔插座时用电器的金属外壳与大地相连，故C错误；D、空气开关跳闸的基本原因是电流过大，可能是用电器发生短路或用电器的总功率过大造成的，故D正确。故选D。（1）我国家庭电路的电压为220V；（2）触电的形式有：a、人站在绝缘体上：一只手接触火线，另一只手接触零线，这样，人体与导线构成了闭合电路，电流流过人体，发生触电事故；b、人站在地面上：一只手接触火线，导线、人体、大地构成了闭合电路，电流流过人体，发生触电事故。（3）有金属外壳的用电器，外壳要接地；（4）电路中电流过大的原因有两个：一是短路；二是接入电路中用电器的总功率过大。
6.【解析】三孔插座的孔1接地线，孔2接零线，孔3接火线。故本题答案为：地线；零线；火线。三孔插座的接线要求是“左零右火上接地”。
7.【解析】使用测电笔辨别火线和零线时，用手接触笔尾金属电极，笔尖接触电线，氖管发光，表明检测的是火线，否则为零线。故答案为：辨别电线是否为火线（或辨别火线和零线）；笔尾；火。根据测电笔的使用方法填写，当笔尖接触到火线时，氖管会亮。
8.【解析】（1）我国照明电路电压为220伏；（2）教室里的电灯与投影仪是电路中不同的用电器，故它们之间是并联的；（3）教室里同时工作的并联的用电器越多，横截面积越大，电阻就越小。故断开投影仪的电键后，教室内使用的用电器的总电阻将变大。故答案为：220；并联；变大。（1）我国照明电路的电压是220V，所以在照明电路中工作的用电器，正常工作电压基本都是220V；（2）照明电路中各用电器之间是并联的，用电器和控制本用电器的开关是串联的；（3）用电器并联相当于增大导体横截面积，故电阻越并越小。
能力题
【答案】
1. C 2. B 3. D 4. B 5. C
6. 有；不能；不会??
7. 220；并联；变小；0.72??
8. 220；并联；串联；6??
9. 并；不发光；发光??
【解析】
1.【解析】选C。家庭电路主要由进入家庭的进户线、电能表、总开关、保险丝、开关、插座、用电器组成。进户线、电能表、总开关、保险丝的顺序不能颠倒。进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝。为了保证各用电器之间互不影响，各个用电器间是并联的，故C正确。故选C。根据家庭电路的组成填写。一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒。
2.【解析】选B。（1）进户线进入用户，首先接入总开关，总开关的后面接入保险丝，保险丝只在火线上接一根，不是为了节省，而是为了更安全。当保险丝熔断后，家庭电路和火线断开，防止触电事故的发生。图中总开关和保险丝连接正确。（2）开关控制灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。开关既能控制灯泡，又能在灯泡损坏后，断开开关，切断火线，安全的更换灯泡。图中带开关的灯泡连接错误。（3）两孔插座左孔接零线，右孔接火线。当插座上进入大功率的用电器时，还要在火线上串联一根保险丝。这样在电流过大时，能自动切断电源，起到保险作用。图中连接正确，不符合题意。（4）三孔插座的三孔接地线，左孔接零线，右孔接火线。当金属外壳的用电器插入三孔插座时，金属外壳的用电器漏电时，接触用电器防止触电事故的发生。图中连接错误。故错误的是带开关的灯泡和三线插座；故选B。（1）保险丝不是在零线和火线上各接一根保险丝，而是只在火线上接一根，这样不是为了节省，而是为了更安全，如果零线和火线各接一根保险丝，如果零线上的保险丝熔断，电路处于断开状态，但是电路中还连接着火线，接触电路会发生触电事故。（2）开关控制灯泡的正确连接方法：火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。（3）两孔插座的连接方法：左孔接零线，右孔接火线。当插座上进入大功率的用电器时，还要在火线上串联一根保险丝。（4）三孔插座的连接方法：三孔接地线；左孔接零线；右孔接火线。
3.【解析】选D。A、空气开关“跳闸”是由于电流过大，有可能是由于用电器的总功率过大，也有可能是短路。故该选项错误；B、家庭电路是并联，工作的用电器越多，相当于增大导体的横截面积，总电阻越小。故该选项错误；C、测电笔是用来辨别火线和零线的工具，在使用时，手必须接触笔尾的金属体；故该选项错误；D、从安全用电的角度来分析，在接灯泡时，开关必须串联在火线和灯泡之间，故该选项正确。故选D。（1）家庭电路中电流过大的原因主要有两个，一是用电器短路，二是用电器的总功率过大。（2）为了方便，家庭电路中的各个用电器都是并联在电路中的。（3）测电笔是用来辨别火线和零线的工具，在使用时，手必须接触笔尾的金属体；（4）为了安全，在接灯泡时，开关必须串联在火线和灯泡之间。
4.【解析】选B。A、在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故A错误；B、发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故B正确；C、开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故C错误；D、漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，故D错误。故选B。（1）串联的各用电器相互影响，不能独立工作，并联的各用电器互不影响，能独立工作；（2）当有人触电时，应先切断电源；（3）开关应接在用电器和火线之间；（4）漏电保护器：漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。
5.【解析】选C。A、控制家用电器的开关应安装在火线上，故A错误；B、当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，如果用细钢丝丝代替，因细钢丝的熔点高，就起不到保护电路的作用，故B错误；C、如果发生了触电事故。要立即切断电源，使接触者尽快脱离电源，故C正确；D、电饭锅用三脚插头和三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故D错误。故选C。（1）为防止发生触电事故，开关应该接在火线上；（2）保险丝是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，如果用铜丝代替，因铜丝的熔点高，就起不到保护电路的作用；（3）发现有人触电时，千万不能用手将触电人拉开，会使救人者触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源；（4）洗衣机、电冰箱、电饭锅等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生。
6.【解析】在进户线的干路上串联一个标有“220V40W”的白炽灯L1，然后断开房间里的所有开关，ab间加220V电压，由于所有开关都断开，即正常情况下，火线和零线是不接触的，但此时发现L1正常发光，说明家庭电路有短路的地方；由于此时家庭电路有短路的地方，所以，即使闭合开关S，灯泡L2会被短路而不能发光。由图可知，接入L1后其正常发光，L1左侧接火线，其右侧接零线，所以若此时用测电笔接触A点（即接触的是零线），则氖管不会发光。故答案为：有；不能；不会。由串联电路特点在进户线的干路上串联额定电压220V的白炽灯L1，若给ab加上220V电压，L1恰能正常发光，说明该支路短路，L1发光不正常（暗红色）说明该支路工作正常；家庭电路的两根线分别是火线和零线，测电笔和火线接触时，氖管会发光，接触零线时，氖管不会发光。
7.【解析】（1）我国照明电路电压为220伏；故在上海地区的家庭中电热水器正常工作的电压也为220V；（2）电热水器与空调器能够独立工作，是并联的；（3）每多使用一个用电器，相当于横截面积越大，电阻就越小。（4）若微波炉的待机功率为1瓦，待机一个月（30天），将耗电是：W=Pt=0.001kW×（24×30）h=0.72kW?h故答案为：220；并联；变小；0.72。（1）我国照明电路的电压是220V，所以在照明电路中工作的用电器，正常工作电压基本都是220V；（2）照明电路中各用电器之间是并联的，用电器和控制本用电器的开关是串联的；（3）用电器并联相当于增大导体横截面积，故电阻越并越小。（4）据公式W=Pt计算即可得出答案。
8.【解析】（1）我国家庭电路的电压为220伏。家中的电灯与空调器之间是并联连接，这样才会在工作时互不影响；电灯与控制它的电键之间是串联连接，这样才能实现有效的控制。（2）若通过一盏灯的电流为0.2安，则30秒内通过该灯导体横截面的电荷量为：Q=It=0.2A×30s=6C。故答案为：220；并联；串联；6。
9.【解析】家庭电路中，各种用电器一般都是并联的，在正常情况下，用测电笔测火线时应亮，测零线时应不亮，当零线也能使测电笔亮时，说明零线通过用电器与火线相通了。因此若电路完好，闭合开关后灯泡发光，氖管不发光。若进户零线断路，此时闭合开关灯泡不发光，用测电笔测试C点时，氖管发光。故答案为：并；不发光；发光。家庭电路中，各种用电器一般都是并联的。在正常情况下，开关闭合后，a、b与火线相通，用测电笔时，应都亮，c、d与零线相通，用测电笔测时，c点不亮了，说明c与b之间开路，d点氖管不亮，说明c与d之间也可能断路。
提升题
【答案】
1. B 2. D 3. D 4. D 5. B
6. 串联；大地??
7. 短路；总功率??
8. 熔断；金属外壳??
9. 换导线；换电池；C；控制所有用电器；控制所在支路的用电器??
【解析】
1.【解析】选B。A、若台灯插头处短路，则插上插头时总开关就会立刻跳闸，故A错误；B、若台灯灯泡处短路，闭合台灯开关后，整个家里的电路短路，所以家中总开关会跳闸，所有照明灯熄灭，故B正确；C、若台灯灯丝断了，则台灯所在的支路断路，对整个电路无影响，不会造成总开关跳闸，故C错误；D、若插座处短路，则没有插台灯时，总开关就会跳闸，故D错误。故选B。电路中电流过大的原因：一是短路，二是用电器的总功率过大。这两种情况都会使保险丝烧断或跳闸，使室内电灯立即全都熄灭，因为是台灯，原因二不可能，可能是发生了短路，据此分析。
2.【解析】选D。
A、当声控开关闭合时，电灯被短路，电源也被短路，电灯不亮，不符合题意；B、光控开关和声控开关是并联的，光暗到一定程度或者有声音时都能使电灯发光，不符合题意；C、当光控开关闭合时，电灯被短路，电源也被短路，电灯不亮，不符合题意；D、光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，符合题意。故选D。
3.【解析】选D。如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在A、C、D三处时，氖管都发光，说明A、C、D都与火线连通，在B处时，氛管不发光，说明B处不与火线连通，则故障可能是BD之间发生了断路。故选D。在正常情况下，开关闭合后，A、C与火线相通，用测电笔时，应都亮，B、D与零线相通，用测电笔测时，应都不亮，但D点也亮了，说明B与D之间开路。4.【解析】选D。
A、如果插头与插座接触不良则电路断路，台灯不能正常发光，但不会出现空气开关跳闸，故A错误；B、如果灯泡的灯丝断了，台灯不会发光，但不会造成短路，也不会出现空气开关跳闸，故B错误；C、如果台灯的灯座内有短路，在插头插入家庭电路插座后，闭合开关时才会出现空气开关跳闸，故C错误；D、当台灯插头内短路，当插头插入插座时会使整个电路发生短路，使电路中电流过大，空气开关跳闸，使室内电灯就全部熄灭，故D正确。故选D。电路中电流过大的原因：一是短路，二是用电器的总功率过大。这两种情况都会使保险丝烧断或跳闸，使家里的其它用电器停止工作。
5.【解析】选B。AB、据图可知，PE线是地线，所以应该与用电器的外壳相连，即防止外壳带电使人触电，故“PE”的导线插头应该接甲图中标有“1”的插孔，使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险，故A错误，B正确；C、熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替，故C错误；D、在“高山”上烧水时，96℃就沸腾了。说明水的沸点随着高度的增加而降低，故D错误；故选B。（1）三脚插头的最上面的脚与用电器的外壳相连，且与对应三孔插座的地线相连；（2）熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替；（3）大气压随着高度的增加而减小。
6.【解析】（1）指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压；说明开关与指示灯是串联的，若是并联会造成电源短路；（2）使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电。故答案为：串联；大地。（1）根据提供的现象说明开关同时控制指示灯和插座，指示灯和插座之间可能是串联，也可能是并联；指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联；在判断指示灯与开关的连接方式；（2）三孔插座中间多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电。
7.【解析】在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：（1）电路中发生短路故障；（2）电路中用电器的总功率过大，造成干路电流过大。故答案为：短路、总功率。空气开关“跳闸”是因为电路中电流过大。电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路。
8.【解析】家庭电路中如果不小心使白炽灯灯座的两根电线相接触，会造成火线和零线直接相连，发生短路现象，所以闭合开关后保险丝将会立即熔断；为了安全用电，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。故答案为：熔断、金属外壳。（1）造成保险丝熔断的原因是电流过大，而造成电流过大的原因有两个：一是总功率过大；二是短路。（2）三孔插座中多出的一个孔是用来接地线的；三脚插头中有一根导线要与用电器金属外壳相连。目的就是为了防止触电。
9.【解析】（1）把其中一只灯泡从灯座中取下来，观察另一只灯泡如果熄灭，则两灯是串联；如果另一只灯泡仍然发光，则两灯是并联；（2）电路中的导线断了，换导线即可；电池没电了，换电池。（3）①连接实验电路要注意：A、按照电路图连接电路的过程中，开关应该是断开的，故A正确；B、连接电路时，每处线都必须接牢，否则电路不稳定，故B正确；C、连接实物电路图时，只要把开关S、灯L1、灯L2接入电路即可，没有必要一定从正极出发，回到负极，也可从负极出发，回到正极，故C错误；D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故D正确；本题选择没有必要的，即错误的，故选C。②在串联电路中开关控制整个电路，即控制所有的用电器。③在并联电路中支路开关只控制该支路的用电器。故答案为：（1）拧下一个灯泡，若另一个灯还亮，则这两个灯是并联，若不亮，则是串联；（2）换导线；换电池；（3）①C；②控制所有用电器；③控制所在支路的用电器。（1）串联电路的电流路径只有一条，所以串联电路各用电器的工作特点是同时工作、同时不工作，互相之间有影响，某处发生断路时，整个电路不工作；由于并联电路的电流路径有多条，所以并联电路各用电器的工作特点是可以独立工作，互不影响。（2）根据具体情况选择具体方案。（3）根据以下知识分析答题：连接电路的注意事项：连接电路时，开关应断开；每处连线必须接牢；连接完电路时，要检查电路连接是否正确；开关与它控制的电路是串联的，串联在干路中的开关控制整个干路，串联在支路中的开关控制它所在的支路。
