滑轮组

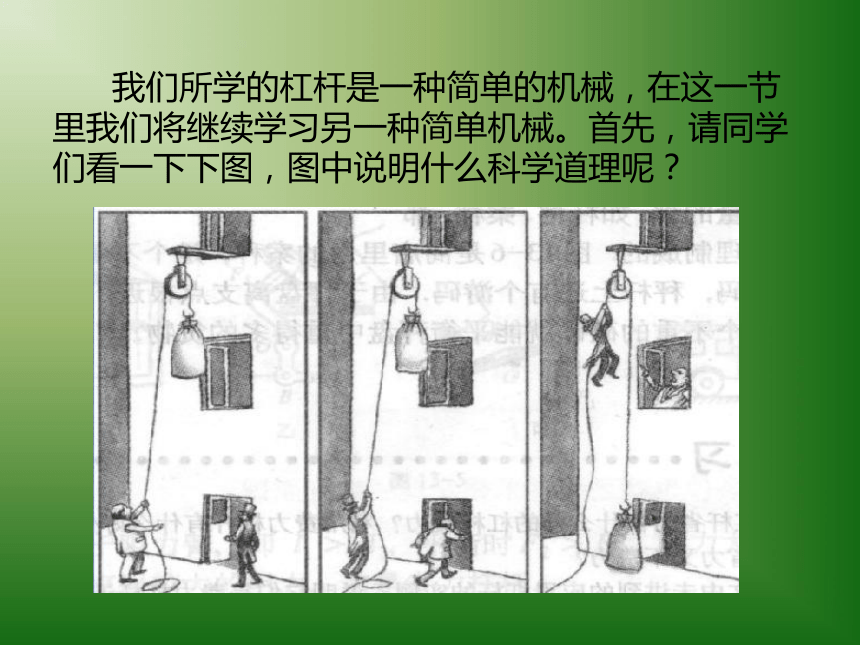

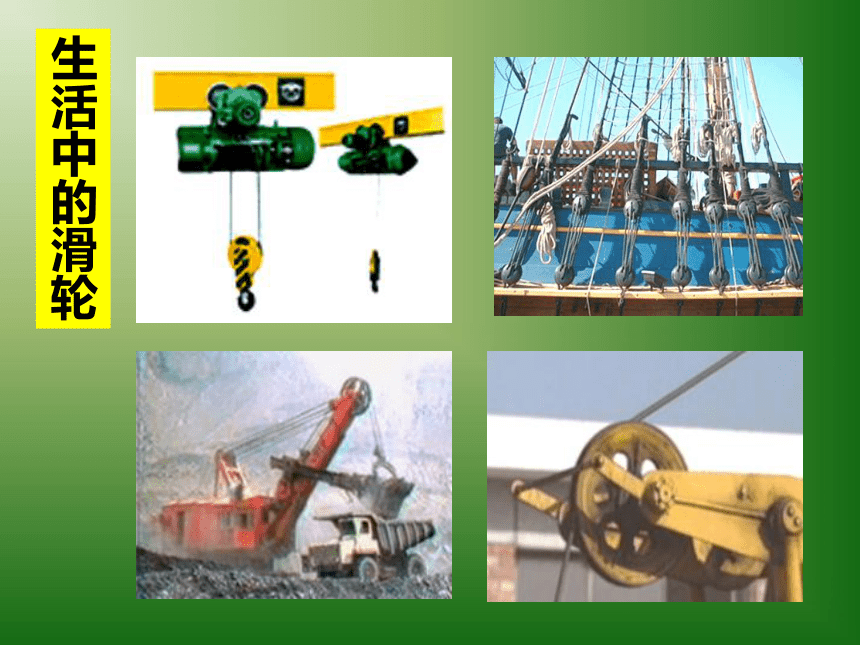

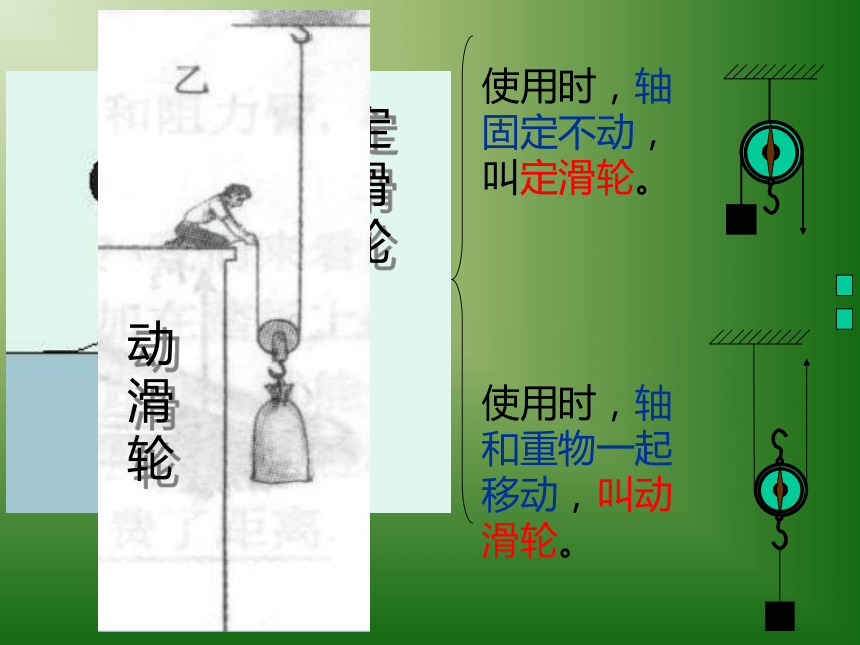

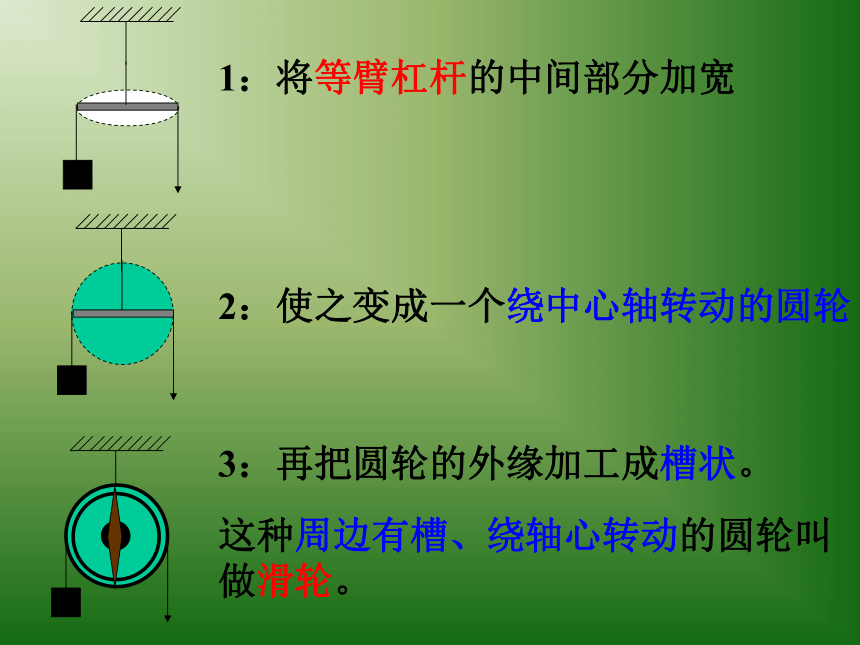

课件17张PPT。滑轮和滑轮组 我们所学的杠杆是一种简单的机械，在这一节里我们将继续学习另一种简单机械。首先，请同学们看一下下图，图中说明什么科学道理呢？生活中的滑轮1：将等臂杠杆的中间部分加宽2：使之变成一个绕中心轴转动的圆轮3：再把圆轮的外缘加工成槽状。这种周边有槽、绕轴心转动的圆轮叫做滑轮。滑轮：周边有槽，可绕着装在框子里的轴转动的小轮叫滑轮。 滑轮在使用时，根据轴的位置是否移动，又分为定滑轮和动滑轮两种。使用时，轴固定不动，叫定滑轮。使用时，轴和重物一起移动，叫动滑轮。定滑轮动滑轮定滑轮1:定滑轮实际上就是等臂杠杆。A：支点在轴心O处。B：动力臂l1等于阻力臂l22:拉力大小始终等于重物的重力大小。3：拉力的方向与重物移动的方向相反。结论：使用定滑轮＿＿＿＿，但可以改变施力的＿＿＿。不省力F＝G方向动滑轮A:支点在边缘O处B：动力臂l1为阻力臂l2的2倍。1：动滑轮实质是动力臂为阻力臂2倍的杠杆。3：拉力的方向与重物的移动方向相同。结论：使用动滑轮可以＿＿＿＿，但不能改变施力的＿＿＿＿。省力方向思考题：1：使用定滑轮的好处是
＿＿＿＿＿＿＿＿＿。2：使用动滑轮的好处是＿＿＿＿。改变用力的方向省力本节小结固定在某处的滑轮叫定滑轮使用定滑轮不省力但可以改变力的方向动力臂等于阻力臂的杠杆随物体运动的滑轮叫动滑轮动力臂是阻力臂两倍的杠杆既可以省力又可以改变力的方向F=1/N(G+G动滑轮)S=Nh偶定奇动动滑轮可以省力但不可以改变力的方向思考题：1：使用定滑轮的好处是＿＿＿＿＿＿＿＿＿。2：使用动滑轮的好处是＿＿＿＿。能否利用定滑轮和动滑轮的优点把它们组合起来，使它们即省力又方便呢？能。把它们组合成滑轮组。改变用力的方向省力1：滑轮组由一个定滑轮和一个动滑轮组成。滑轮组：
一定省力一定费距离，
可以改变施力的方向。巩固练习：1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）2: 如上图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N（动滑轮自重不计）100100503:如图所示的四个滑轮组中，图＿＿＿可省力，图＿＿＿最费力，图＿＿＿＿和图＿＿＿＿用力大小一样。bc
