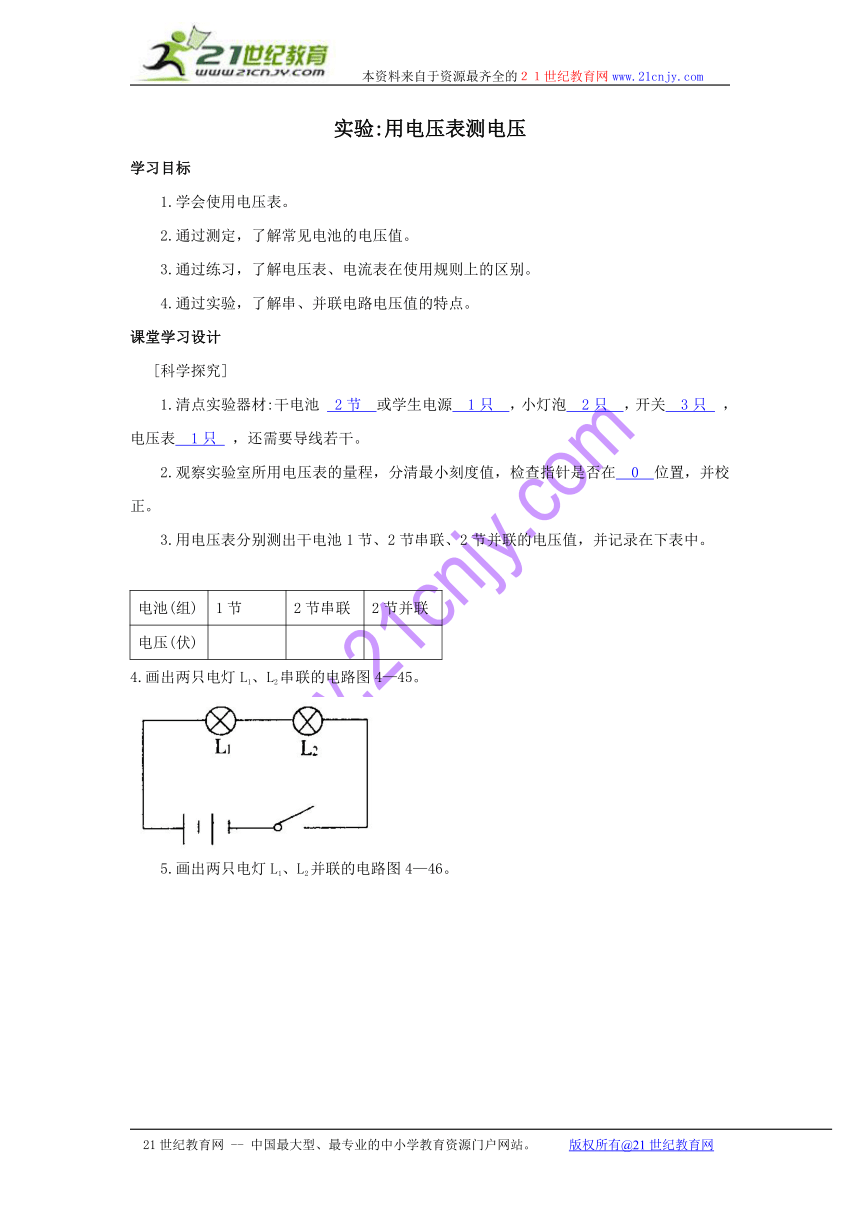

实验:用电压表测电压
学习目标
1.学会使用电压表。
2.通过测定，了解常见电池的电压值。
3.通过练习，了解电压表、电流表在使用规则上的区别。
4.通过实验，了解串、并联电路电压值的特点。
课堂学习设计
[科学探究]
1.清点实验器材:干电池 2节 或学生电源 1只 ，小灯泡 2只 ，开关 3只 ，电压表 1只 ，还需要导线若干。
2.观察实验室所用电压表的量程，分清最小刻度值，检查指针是否在 0 位置，并校正。
3.用电压表分别测出干电池1节、2节串联、2节并联的电压值，并记录在下表中。
电池(组) 1节 2节串联 2节并联
电压(伏)
4.画出两只电灯L1、L2串联的电路图4—45。

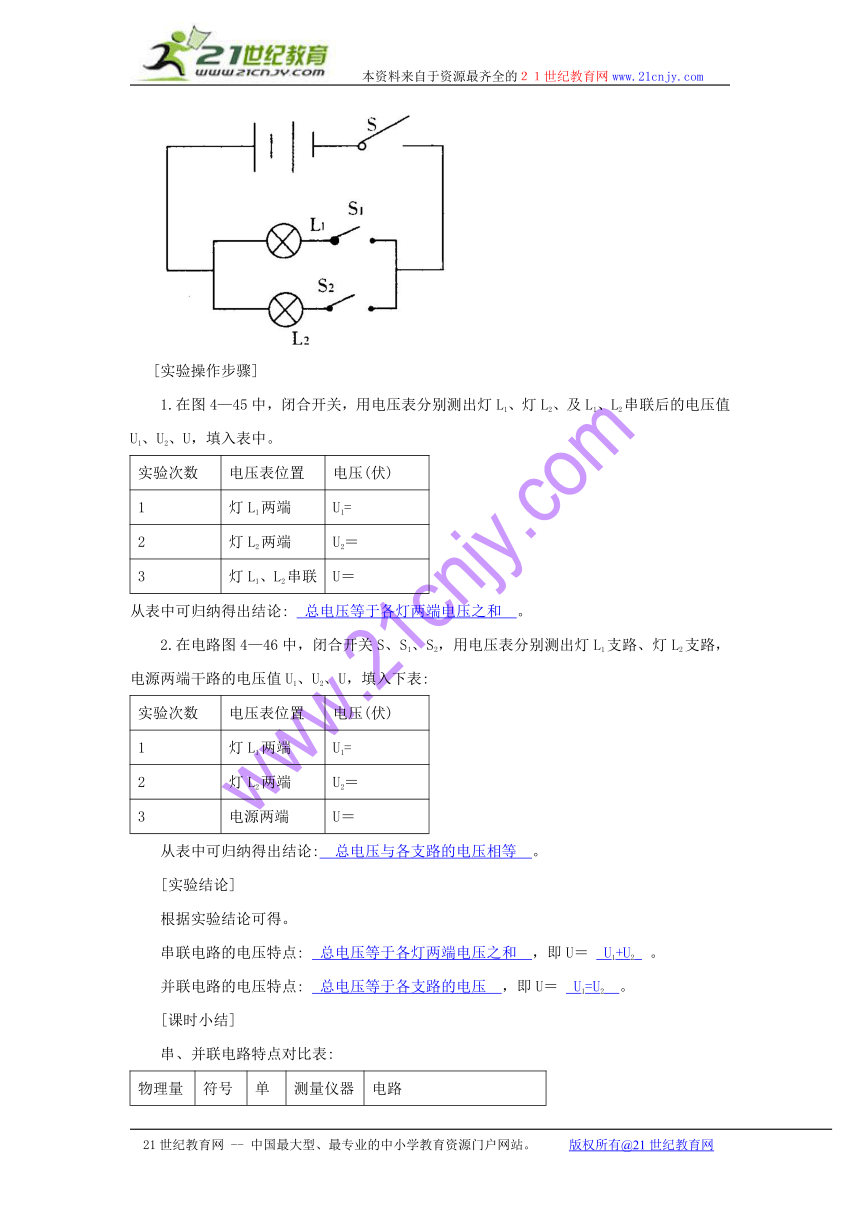

5.画出两只电灯L1、L2并联的电路图4—46。
[实验操作步骤]
1.在图4—45中，闭合开关，用电压表分别测出灯L1、灯L2、及L1、L2串联后的电压值U1、U2、U，填入表中。
实验次数 电压表位置 电压(伏)
1 灯L1两端 U1=
2 灯L2两端 U2＝
3 灯L1、L2串联 U＝
从表中可归纳得出结论: 总电压等于各灯两端电压之和 。
2.在电路图4—46中，闭合开关S、S1、S2，用电压表分别测出灯L1支路、灯L2支路，电源两端干路的电压值U1、U2、U，填入下表:
实验次数 电压表位置 电压(伏)
1 灯L1两端 U1=
2 灯L2两端 U2＝
3 电源两端 U＝
从表中可归纳得出结论: 总电压与各支路的电压相等 。
[实验结论]
根据实验结论可得。
串联电路的电压特点: 总电压等于各灯两端电压之和 ，即U＝ U1+U2 。
并联电路的电压特点: 总电压等于各支路的电压 ，即U＝ U1=U2 。
[课时小结]
串、并联电路特点对比表:
物理量 符号 单位 测量仪器 电路
串联 并联
电流 I 安 电流表 I= I1= I2 I= I1+ I2
电压 U 伏 电压表 U＝U1+U2 U=U1＝U2
课外同步训练
[基础过关]
1.用电压表测电路中灯L的电压值，应把电压表 ( B )
A.串联接入灯L两端
B.并联接入灯L两端
C. 串联、并联都可接入
D.串联、并联都不能接入
2，对于电流表、电压表测电源的电流和电压的说法中，正确的是 ( C )
A.电流表不可以直接接在电源两端
B.电流表不可以接在电源两端
C. 电压表可以直接接在电源两端
D.以上说法都不对
3.根据图4—47所示的电压表指针位置，如果接人0～3伏量程时，电压表示数为 2.7 伏。
4.如图4—47所示，如果接入0～15伏量程时，电压表示数为 13.5 伏。
[深化提高]
5.如图4—48所示的电路中，闭合开关，灯L1两端的电压为1.5伏，灯L2两端的电压为2.0伏，则电源两端的电压是
( C )
A.1.5伏 B.2伏 C.3.5伏 D.0.5伏
6.图4—48中，如果电源电压为15伏，灯L1两端的电压为10伏，则灯L2两端的电压为 ( B )
A.25伏 B.5伏 C.15伏 D.10伏
7.如图4—49所示闭合开关，用电压表测出灯L1两端的电压为3伏，则电源两端的电压是 ( A )
A.3伏
B.0伏
C. 6伏
D. 因不知灯L2的电压，故无法知道
8.如图4—50所示，闭合开关，电压表测出的电压是 ( B )
A.灯的电压
B.灯L1的电压
C. 电源电压
D.灯L1、L2的电压
