串联电路和并联电路

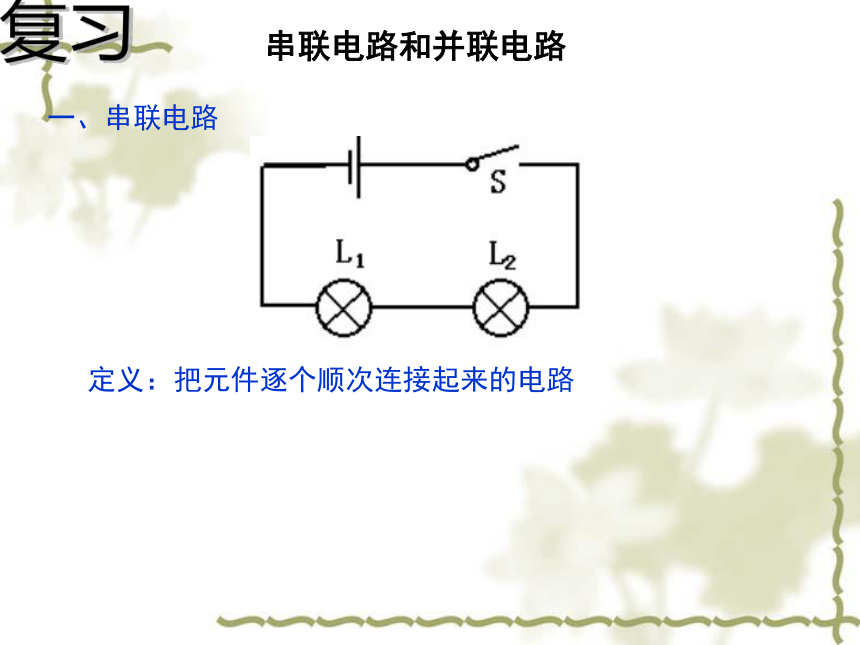

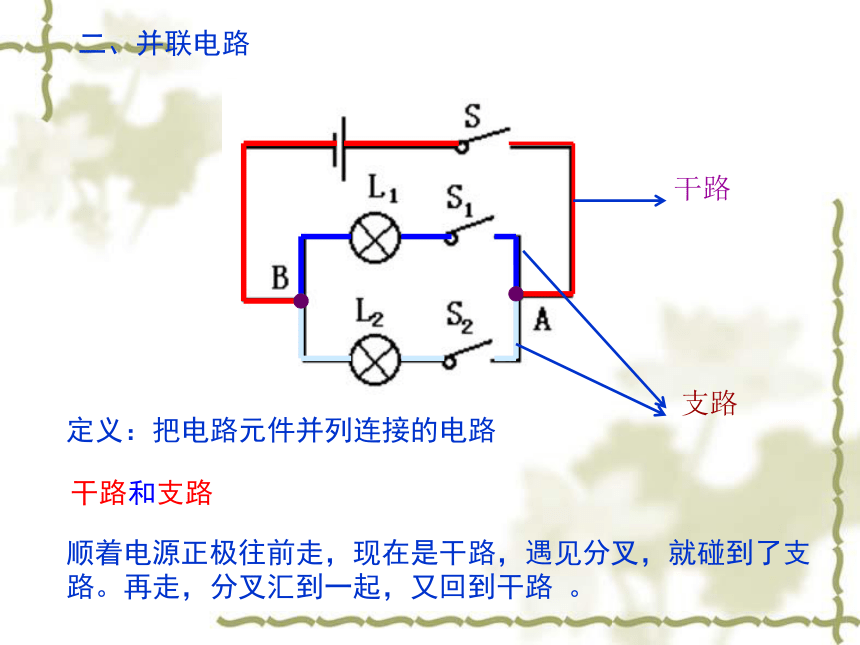

课件16张PPT。串联电路和并联电路第九单元 电力与电信串联电路和并联电路一、串联电路定义：把元件逐个顺次连接起来的电路复习二、并联电路定义：把电路元件并列连接的电路干路和支路 顺着电源正极往前走，现在是干路，遇见分叉，就碰到了支路。再走，分叉汇到一起，又回到干路 。1.按左图连接电路，开关应断开。
2.经检查后，方可闭合开关。

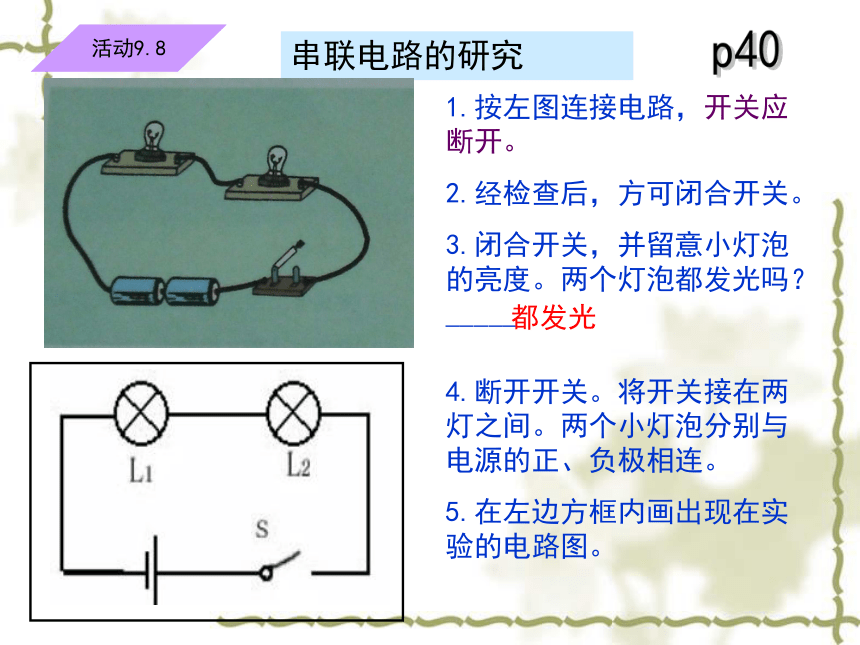

3.闭合开关，并留意小灯泡的亮度。两个灯泡都发光吗？_____都发光活动9.8串联电路的研究4.断开开关。将开关接在两灯之间。两个小灯泡分别与电源的正、负极相连。

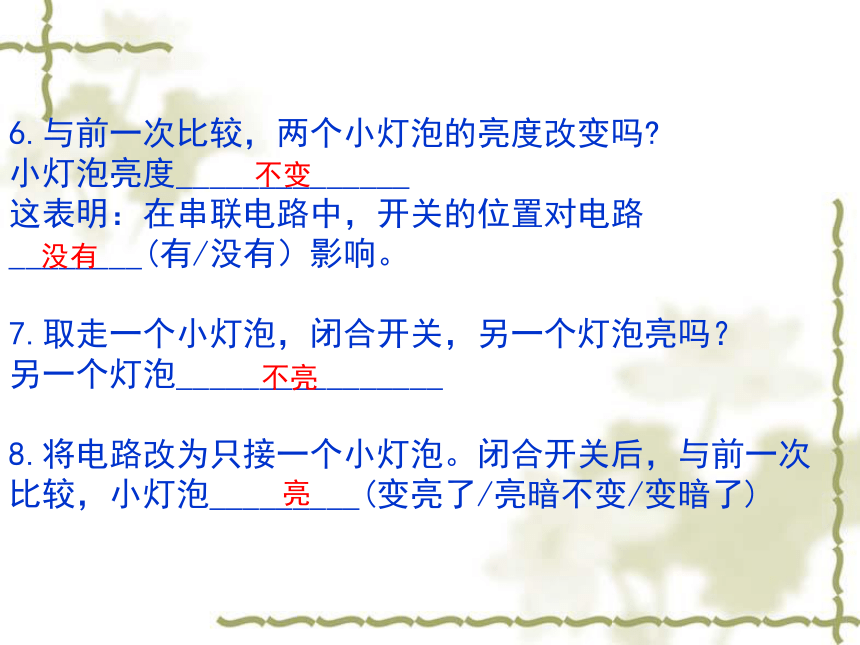

5.在左边方框内画出现在实验的电路图。p406.与前一次比较，两个小灯泡的亮度改变吗?
小灯泡亮度______________
这表明：在串联电路中，开关的位置对电路________(有/没有）影响。
7.取走一个小灯泡，闭合开关，另一个灯泡亮吗？
另一个灯泡________________
8.将电路改为只接一个小灯泡。闭合开关后，与前一次比较，小灯泡_________(变亮了/亮暗不变/变暗了)

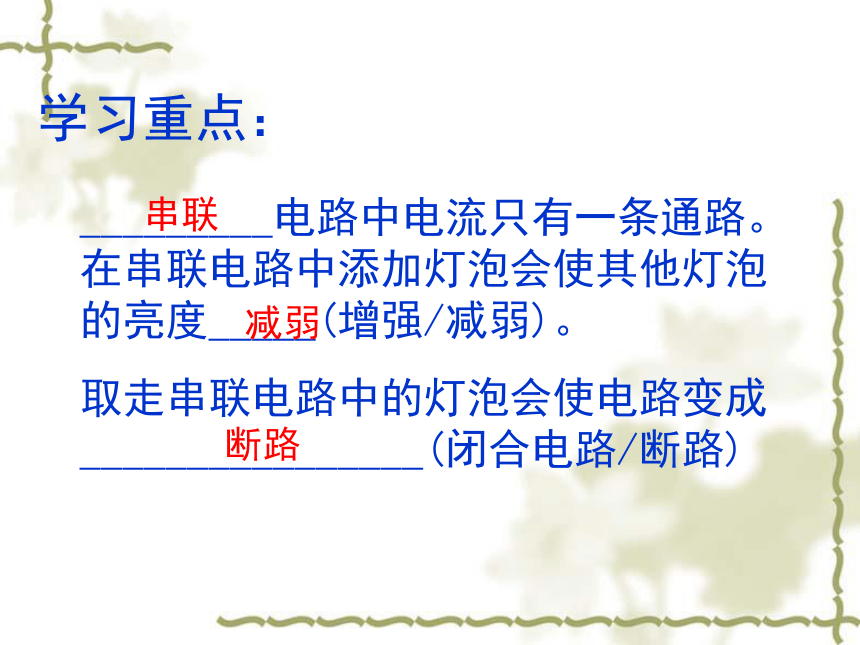

不变没有不亮亮学习重点：_________电路中电流只有一条通路。在串联电路中添加灯泡会使其他灯泡的亮度_____(增强/减弱)。
取走串联电路中的灯泡会使电路变成________________(闭合电路/断路)

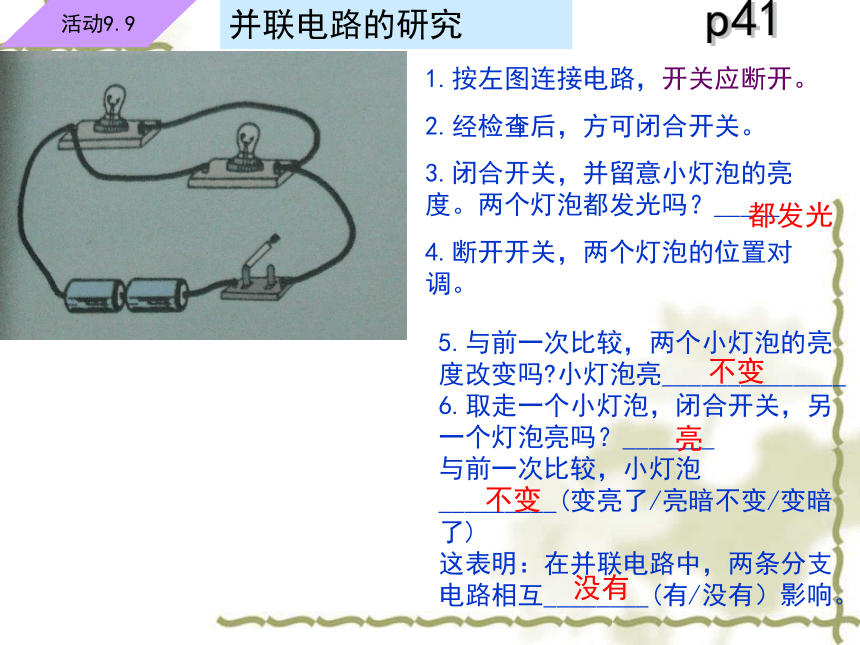

串联减弱断路5.与前一次比较，两个小灯泡的亮度改变吗?小灯泡亮______________
6.取走一个小灯泡，闭合开关，另一个灯泡亮吗？_______
与前一次比较，小灯泡_________(变亮了/亮暗不变/变暗了)
这表明：在并联电路中，两条分支电路相互________(有/没有）影响。
1.按左图连接电路，开关应断开。
2.经检查后，方可闭合开关。
3.闭合开关，并留意小灯泡的亮度。两个灯泡都发光吗？_____
4.断开开关，两个灯泡的位置对调。没有活动9.9并联电路的研究1不变亮不变都发光p417.在下面方框中画出实验电路的电路图 p42学习重点：在并联电路中，若其中一条分支电路断开，将_________(会/不会)影响其他支路。所以_________(串联/并联)电路较适用于连接家庭电路。不会并联p421.细心研究下面4个电路，哪个是串联电路，哪个是并联电路并串活动9.10辨别简单的串联、并联电路p42串并p432.细心研究下面两个电路，哪个是串联电路，哪个是并联电路，并在下面方框中分别画出它们的电路图.串并p43p43要求用两个开关分别控制两盏灯。（在方框内画出电路图,将右图中的元件连接起来)活动9.11 设计一个并联电路p44串联电路和并联电路一、串联电路1、定义：把元件逐个顺次连接起来的电路2、特点：通过一个元件的电流也通过另一个，电流只有一条路径用电器总同时工作，一个用电器不工作，其它用电器都不工作一个开关控制整个电路，开关的位置不影响其控制作用小结二、并联电路1、定义：把电路元件并列连接的电路2、特点：电流有两条或多条路径各用电器各自工作，互不影响干路开关控制整个干路，支路开关只控制各自支路
