第四章综合检测（B）
一、选择题（每小题3分，共60分）
1、下列四幅图中，符合安全用电的是（ D ）
A．在电线上晾衣服 B．湿手开灯 C．手摸火线 D．用电器金属外壳接地
2、有些家用电器在使用过程中，温度过高会损坏电器。下列家用电器中要防止电热产生危
害的是（ D ）
A．电饭煲 B．电热水器 C．电熨斗 D．电视机
3、（10贵州）王老师的新家买了250W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W照明灯8盏。请为王老师选择一种合适的电能表（ C ）
A．220V 5A B．220V 15A C．220V 20A D．220V 30A
4、有一只“220V,5A”的电能表,按规定最多可接“22OV,40W”的电灯( B )
A．25盏 B．27盏 C．28盏 D．30盏
5、（10梅州）小明同学在家中拍到一张电能表照片，如图1所示，得到下列结论，正确的是（ B ）
A．电能表的额定功率为2500W
B．电能表的标定电流为5A
C．拍照片时，小明家已消耗的电能为9316 kW·h
D．拍照片时，小明家已消耗的电能为931.6J
6、电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况， 如图13-6所示。当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。由此可以判断（ C ）
A．L1所在的支路短路 B．L2所在的支路断路
C．L3所在的支路短路 D．各支路均完好
7、将阻值为R的电阻接在电压为U的电源上，电功率为P，若使电压变为2U，同时使电阻变为2R，则它的电功率变为（ B ）
A．P B．2P C．4P D．1/2P
8、直流电动机的工作原理是（ B ）
A．通电导体的周围存在着磁场 B．通电导体在磁场里受到力的作用
C．电磁铁通电后，会吸引铁片 D．电磁感应
9、如果加在定值电阻两端的电压从8V增加到10V时，通过定值电阻的电流相应变化了0．2A，则该定值电阻所消耗的电功率的变化量是（ D ）
A．0．4W B．2．8W C．3．2W D．3．6W
10、下列关于安全用电的说法错误的是（ A ）
A．可以用铜丝代替保险丝 B．雷雨天不能躲在大树下避雨
C．不能将湿衣服晾在电线上 D．发现有人触电时应立即切断电源
11、下列做法中，电动机转动方向不会改变的是（ C ）
A．把电源两极对调 B．把磁场两极对调
C．把电源两极和磁体两极同时对调 D．改变电流的大小和电流方向
12、分别标有“6V 3W” “4V 2W”的甲、乙两灯串联在10V的电源上，则（ C ）
A．只有甲灯正常发光 B．只有乙灯正常发光
C．甲、乙两灯都能正常发光 D．甲、乙两灯都不能正常发光
13、当有人触电时，下列说法中正确的是（ C ）
A．立即用手把触电的人弄开
B．立即用剪刀把电线剪断
C．立即断开总开关，切断电源
D．立即打电话向有关部门反映情况

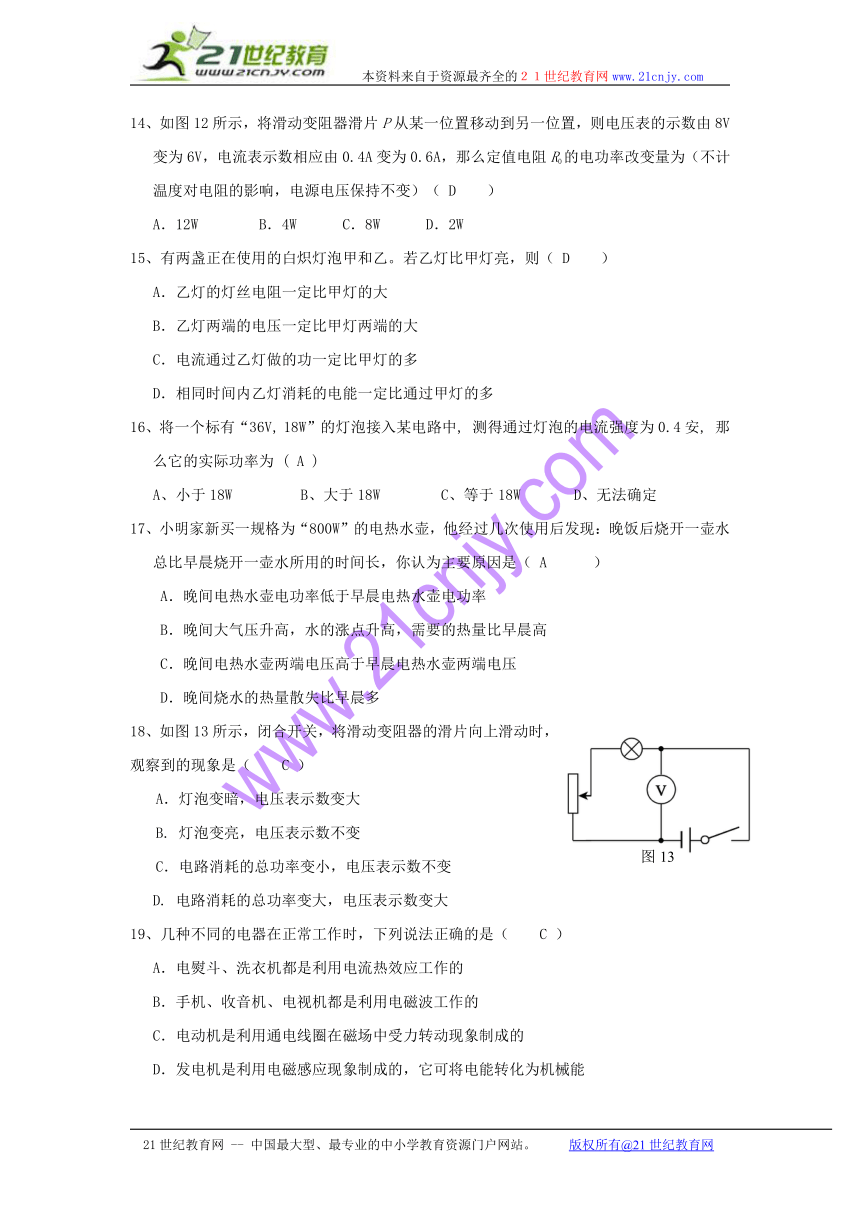

14、如图12所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（ D ）
A．12W B．4W C．8W D．2W
15、有两盏正在使用的白炽灯泡甲和乙。若乙灯比甲灯亮，则（ D ）
A．乙灯的灯丝电阻一定比甲灯的大
B．乙灯两端的电压一定比甲灯两端的大
C．电流通过乙灯做的功一定比甲灯的多
D．相同时间内乙灯消耗的电能一定比通过甲灯的多
16、将一个标有“36V, 18W”的灯泡接入某电路中, 测得通过灯泡的电流强度为0.4安, 那么它的实际功率为 ( A )
A、小于18W B、大于18W C、等于18W D、无法确定
17、小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，你认为主要原因是（ A ）
A．晚间电热水壶电功率低于早晨电热水壶电功率
B．晚间大气压升高，水的涨点升高，需要的热量比早晨高
C．晚间电热水壶两端电压高于早晨电热水壶两端电压
D．晚间烧水的热量散失比早晨多
18、如图13所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（ C ）
A．灯泡变暗，电压表示数变大
B. 灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D. 电路消耗的总功率变大，电压表示数变大
19、几种不同的电器在正常工作时，下列说法正确的是（ C ）
A．电熨斗、洗衣机都是利用电流热效应工作的
B．手机、收音机、电视机都是利用电磁波工作的
C．电动机是利用通电线圈在磁场中受力转动现象制成的
D．发电机是利用电磁感应现象制成的，它可将电能转化为机械能
20、（10河北）如图所示，电源电压保持不变，R1∶R2 = 1∶2。只闭合S1时，电流表的示数为0.3 A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.8 W，R2消耗的功率为P2，且P1∶P2 = 9∶8。则下列结果正确的是（ A ）
A．电源电压为12 V
B．R0的阻值为40 Ω
C．R2的阻值为20 Ω
D．R0先后两次消耗的功率之比为3∶2
二、填空题
21、为避免电流超过电线规定值引起火灾，最好的办法是在电流增大到危险程度以前自动切
断电路，照明电路中________就是起这种作用，它应接在_____线上。保险丝 相（火）
22、某用电器铭牌上标有“220V 100W”的字样，其中“220”表示__________________________。当该用电器两端电压为110V，用电器的额定功率是_______W，实际功率是_______W，它的电阻为_______Ω。用电器的额定电压（或该电器在220伏电压上能正常工作） 25 484
23、如图所示，电源电压恒定。小灯泡L标有“3V 0.6W”字样，R为定值电阻，闭合S，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化0.3A ，则R的阻值为_______，此时灯泡L和电阻R消耗的功率之比是_______ 。10 2 ：3
24、我们知道减小能耗就是节约能源.根据所学的物理知识W=Pt，今年世界自然基金会倡导
的“地球一小时”活动就是通过关灯的方式减少通电＿＿＿来减少电能消耗的;生活中还能通过减小用电器的＿＿＿＿来减少电能消耗. 时间 功率
25、现有两个灯泡L1、L2，分别标有“10V 10W”和“9V 5.4W”的字样．当将它们串联使用时，电路两端允许加的最大电压是______V；当将他们并联使用时，干路允许通过的最大电流是______A，电路消耗的最大功率是_______W。
26、下课后王老师去关闭微机房的总电闸时，发现图所示的电能表转盘在缓慢地转动，他利用手表估测了一下，2min转盘转动了5R，那么2min内消耗了______J电能；经检查发现，原来机房内还有20台型号相同的电脑显示器处于待机状态．则一台电脑显示器的待机功率约为_____W。7200 3
27、小明家中有40W日光灯5盏，25W白炽灯4盏，100W彩电、1200W空调、700W电饭锅、1000W电水壶各一只，他应选择额定电流等于或稍大于 A的熔丝接在进户线上。目前我市已实行新的分时电价政策，8∶00到21∶00电价为0．55元／度，其余时间电价为0．30元／度，若他家平均每天用电水壶烧水1h，小明将烧水时间由中午改在21∶00以后。这样，一个月（30天）他家能节约电费 元。15 7．5
28、一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么它的电功率是＿＿＿w，这台电动机1min内产生的热量是＿＿ J，这台电动机的效率是＿＿＿＿。2200 W 1.2 ×104 J 90.9%
三、实验探究题
29、某课外实验小组在实验时需要用一个纯电阻元件，其上标有“？V P额”字样，其额定
电压值模糊不清，额定电功率值清晰．若要正确使用这个元件，需知道它的额定电压值．实
验室中有以下实验器材：符合实验要求的电源一个，电流表一只，开关两个，定值电阻
R0，导线若干．请你利用上述实验器材，回答下列问题：
（1）根据所学电学知识，只要测量出此元件的__________，
即可计算出它的额定电压值．
（2）请你帮助他们设计实验电路图，并画在下边的方框内．
（3）实验步骤：
a．按照设计电路图连接电路元件．
b．_____________________________________________________________________，
c．_____________________________________________________________________．
d．断开电路，整理器材．
e．用已知量和测得量表示出此元件额定电压的计算公式：U额＝_________________．
（1）电阻．
（2）电路设计如图所示：
方法一：(电路设计图1分)
方法二：将S2并联在Rx两端(图略)
（3）闭合S1，断开S2，记录电流表示数I1．
闭合S2、S1，记录电流表示数I2．
或
30、在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、
电压为6V的电源、额定电压为3.8V的小灯泡和一个标有“20Ω 1.5A”的滑动变阻器，
设计了如图16甲所示的电路。
（1）如果小灯泡的额定功率小于2W，电流表的量程选＿＿＿＿A为宜。
（2）请铅笔画线代替导线，按照如图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）。
（3）在实验中，若电压表示数为2V，则灯泡的实际功率______额定功率（填“＞”、“＜”或“＝”）。
（4）当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接入电路的接线柱应是D和_____。当电压表的示数为______V时，小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为________W。
（5）另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
①_______________________________；②___________________________________。
（1）O--0．6 （2）略 （3）< （4）A 3．8 1．52
（5）①连接电路时开关没有断开
②没有将变阻器的滑片调到阻值最大位置
四、计算题
31、电吹风是现代家庭的常用电器。如图9甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某型号电吹风的主要技术参数如图9乙所示：
（1）当只闭合S1时，电吹风正常工作，通过电动机的电流为多大？（小数点后保留两位）
（2）当同时闭合S1、S2时，电吹风正常工作，5min内电流通过R产生的热量是多少？
（3）小明家的电能表如图9丙所示，当小明家只有电吹风正常工作并且吹热风时，半小时电能表的转盘旋转多少转？
（4）小明家的电压不稳定，当电吹风接入电压为198V的电路吹热风时，电热丝R的实际功率为多少？
（1）当只闭合S1时，电吹风正常工作，通过电动机的电流：
（2）同时闭合S1、S2时，5min内R产生的热量：
Q＝W2＝P2t＝(880W－80W)×5×60＝2.4×105J
（3）电吹风正常工作并且吹热风时，半小时消耗的电能：
W＝Pt＝0.88kW×0.5h＝0.44kW·h
电能表的转盘旋转的转数：n＝0.44kW·h×600r/kW·h＝264r
（4）电热丝的电阻
实际电压为198V时，电热丝R的实际功率：
图12
图13
R2
S2
R0
A
R1
S1
图16
