地图

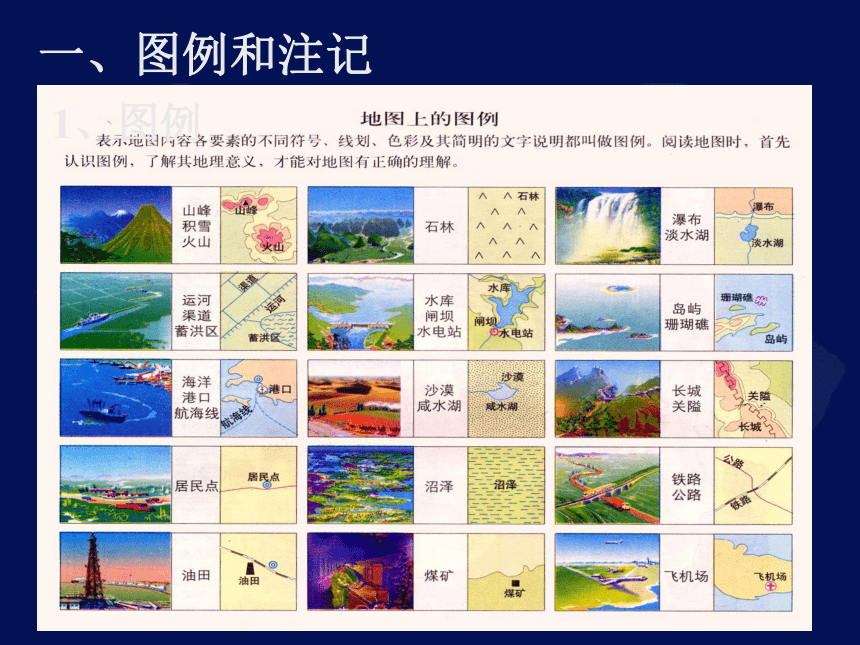

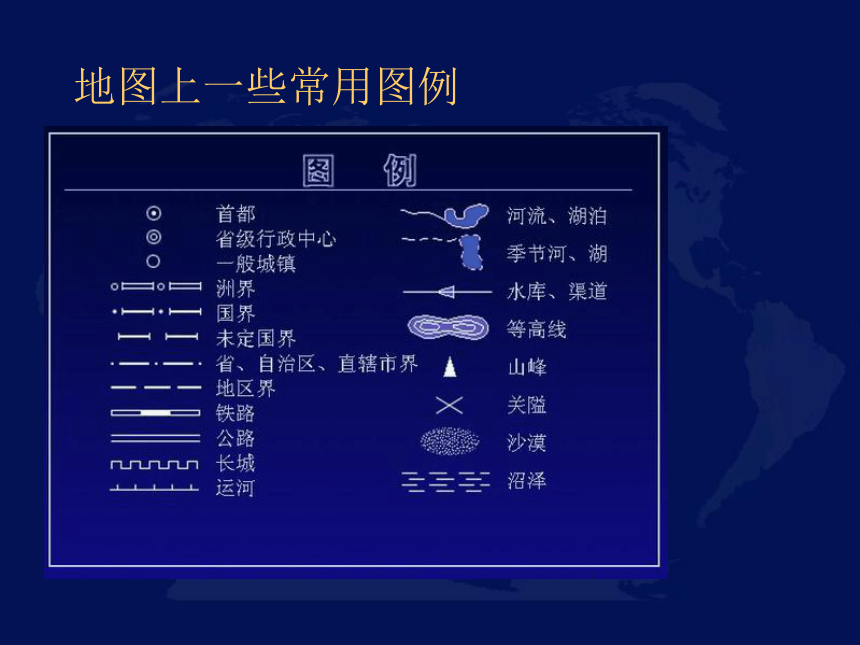

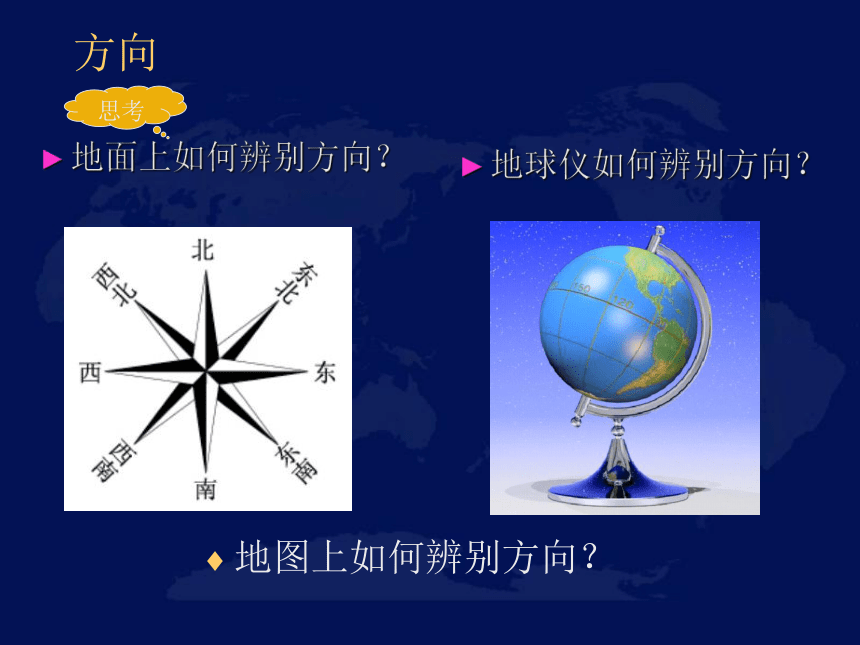

课件24张PPT。第四节 地图 雅戈尔动物园平面图注意观察，要读懂本图，需要利用地图为我们提供的哪些基本要素？一、图例和注记1、图例地图上一些常用图例方向地图上如何辨别方向？地面上如何辨别方向？思考地球仪如何辨别方向？二、方向1、一般定向法2、指向标定向法3、经纬网定向法1、一般定向法面对地图，通常是“上北下南、左西右东”南北西东
太原位于长沙的 方向。
长沙位于太原的 方向。长沙太原正北正南 新疆维吾尔
族自治区黑龙江台湾2、指向标定向法西南方向东北方西方向东方3、经纬网定向法北南北南西东东西在有经纬网的地图上，要根据经纬线定方向，经线指示南北方向，纬线指示东西方向答：A、B、C、D分别位E的正西、西南 、西南 、正南方向请问A、B、C、D分别位于
E的什么方向？西南东北三、比例尺 地图上的比例尺，表示图上距离比实地距离缩小的程度，所以比例尺也叫缩尺。1. 2.图上距离1厘米，实际距离500米比例尺=图上距离1厘米，比例尺1:200000实际距离=1500002千米=1:50000比例尺的表示文字式直线式数字式图上1厘米代表实地距离2千米020千米40千米 1厘米1：1000002千米1：200000图上1厘米代表实地距离20千米1：2000000图上1厘米代表实地距离100米0100米比例尺的三种形式转换如 果 有 一辆 时 速 为 80 千 米 的 汽 车从 北 京 出 发直 线 到 达 天津约需______小时。11:4000000约2厘米比例尺比大小小大大小略详图一图二世界上最早的实测地形图出自哪里？西汉地形图是几几年被发现的？西汉地形图的比例尺是多少？西汉地形的方位如何规定？湖南长沙最早的地形图出自什么时候？西汉1973年12月1：180000上南下北 左东右西四、现代技术与地图测绘卫星云图电子交通图我国的“北斗“导航系统指向标地图定向练一练：
1.a在b的什么方向？
2.b在c的什么方向？还是刚才的问题，你能再做一次吗？国界未定国界首都城镇铁路公路河流沙漠山峰比例尺 1：1000方向 上北下南 左西右东图例：寝室楼 红色
餐厅 黑色
绿地 绿色
河流 蓝色
