第9章 电力与电信 综合练习

课件18张PPT。第九章 练习一、填空1.下左图电路中，两灯_____联连接。S1闭合S2断开，灯_______亮。S1断开S2闭合，灯_____亮；S1和S2都闭合，灯______亮。

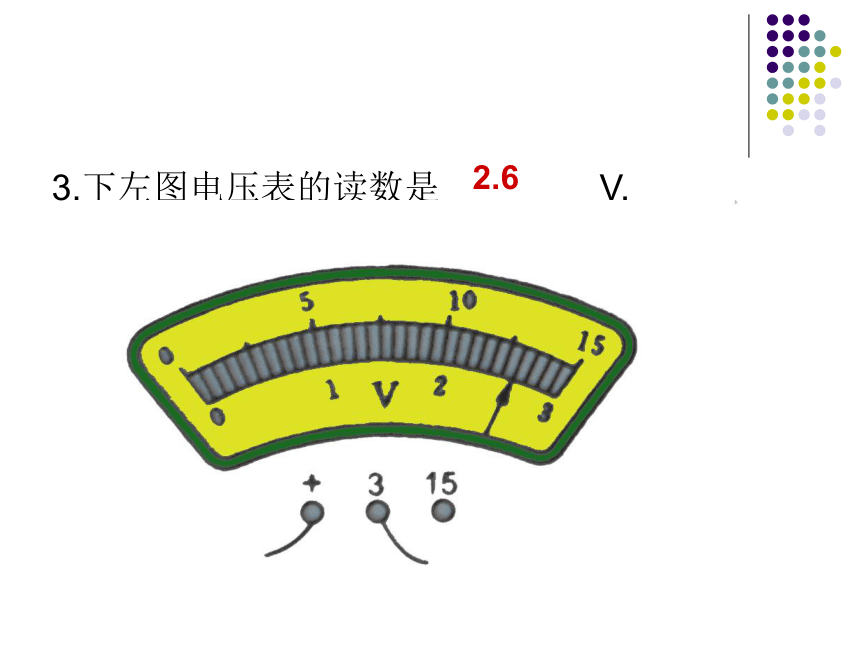

串都不都不都一、填空2.用下右图电路测量通过灯泡的电流。先标出电流表的“+”、“-”接线柱。要测量通过灯泡L1的电流，应该S1_____，S2______。要测量通过灯泡L1和L2的电流，应该S1_____，S2______。断开闭合闭合闭合3.下左图电压表的读数是________V.

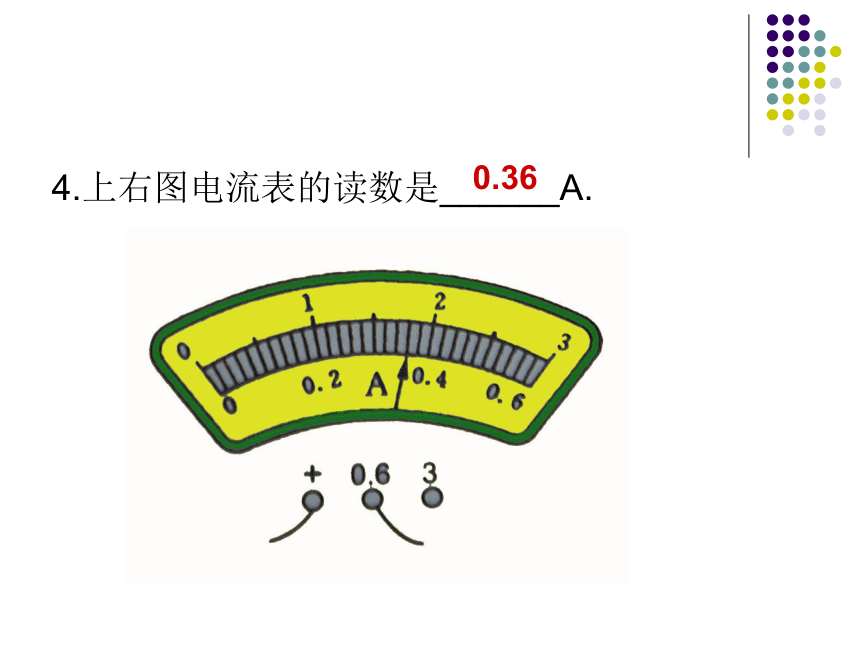

2.64.上右图电流表的读数是______A.

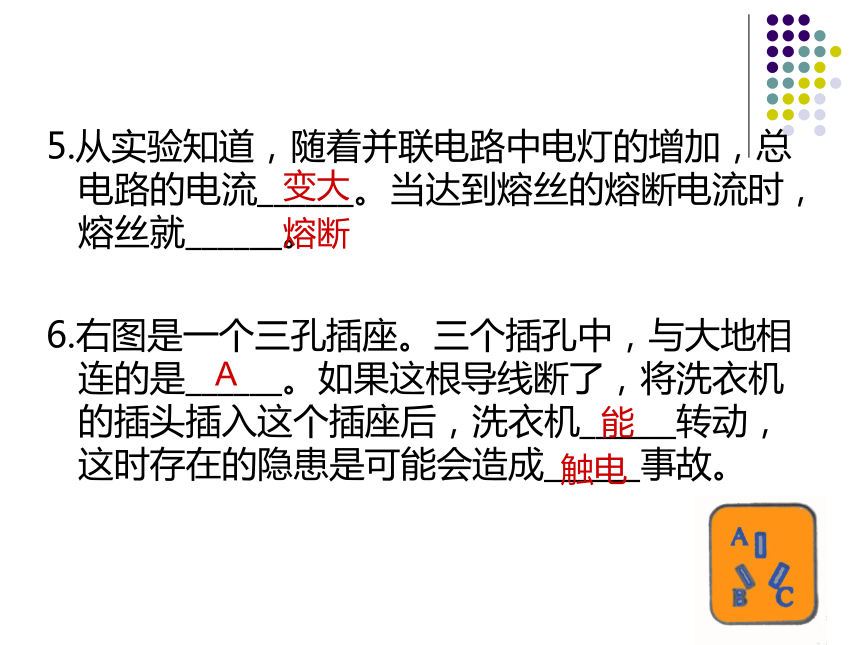

0.365.从实验知道，随着并联电路中电灯的增加，总电路的电流______。当达到熔丝的熔断电流时，熔丝就______。
6.右图是一个三孔插座。三个插孔中，与大地相连的是______。如果这根导线断了，将洗衣机的插头插入这个插座后，洗衣机______转动，这时存在的隐患是可能会造成______事故。

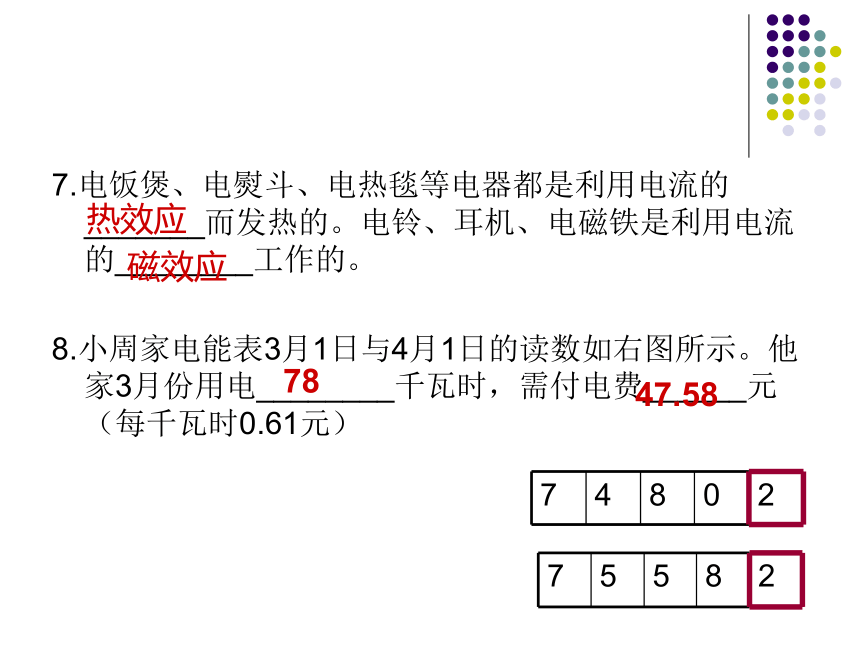

变大熔断A能触电7.电饭煲、电熨斗、电热毯等电器都是利用电流的_______而发热的。电铃、耳机、电磁铁是利用电流的________工作的。
8.小周家电能表3月1日与4月1日的读数如右图所示。他家3月份用电________千瓦时，需付电费______元（每千瓦时0.61元）
热效应磁效应7847.58二、选择9.下列物质中属于绝缘体的是 （ ）
A.铁片 B.钢条 C.镍丝 D.橡皮圈
10.电线的塑料外层的作用是防止（ ）
A.使用者触电 B.电线折断 C.热量散失 D.金属生锈
DA二、选择11.在串联电路中 （ ）
A.流经电路中各处的电流都是相同
B.任何一个元件损毁了都不会影响整个电路
C.不同部分的电流会不同
D.电流会电压的增加而减小
12.若把两个不同的灯泡并联在一个完好的电路中，则（ ）
A.两灯泡的亮度一样
B.两支路的电流相同
C.其中一个灯泡损坏，另一个不再发光
D.流经两灯泡的电流之和等于整个并联电路的总电流
13.熔丝的额定值的单位是（ ）
A.安培 B.伏特 C.瓦特 D.千瓦时
ADA
15.下列活动中会产生电磁波的是（ ）
A.人在走动 B.人在讲话
C.有人在开灯或关灯 D.有人在开门或关门14.小明设计了一个电路，电路中有两盏相同的灯L1和L2 ，两个开关和一节电池。不论他如何断开或者闭合开关，都无法使灯L1发光而L2不发光。那么，小明所设计的电路是（ ）CC三、问题16.下列实物图中补画两条导线，要求电流表测量通过灯L1的电流，开关控制两盏灯，然后在下面方框中画出它的电路图。三、问题17.在下左图中补画一根导线，使开关控制两盏灯。错对绝对不允许将电源的两极直接相连！！！三、问题18.在下右图中补画一根导线，使开关闭合后两电表能分别测量灯的电流与电压。三、问题19.根据下列实物接线图在右边方框画出它的电路图。三、问题20.在下列电路图中，画出闭合开关后通过两灯和电流表的电流方向，并根据电路图将右图的电路元件连成电路。（导线不要“交叉”）21.下列电路闭合开关，标出电源的“+”“-”,电表的“+”“-”接线柱，以及导线、灯泡和电表中的电流方向。+?+?+?+?+?+?22.小华家有前后门。为确定客人在前门还是后门，他设计一个电路，在前后门外各安置按钮（开关），分别连接红灯和绿灯。如客人在前门按按钮，红灯亮，小华就可以去前门迎客。请你将下图中的元件连接起来，设计一个符合要求的电路。The End
