第四章 光现象　复习课件

课件24张PPT。阶段复习课

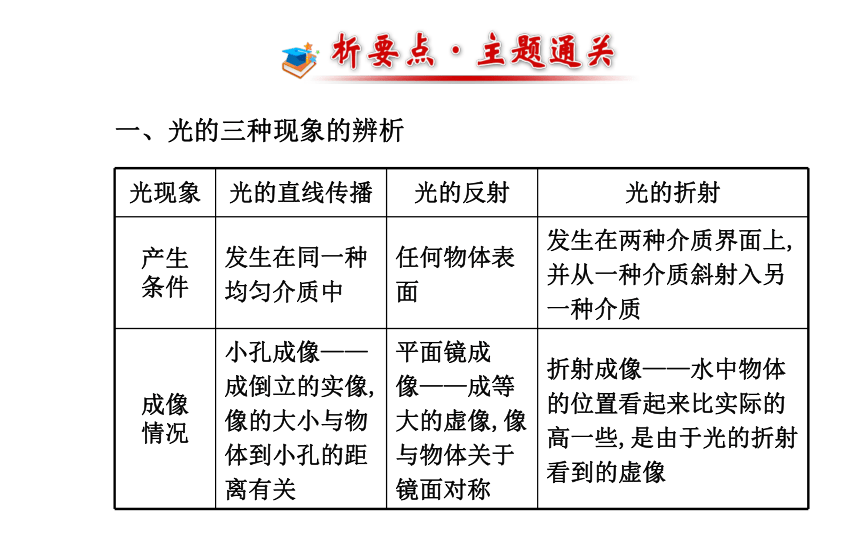

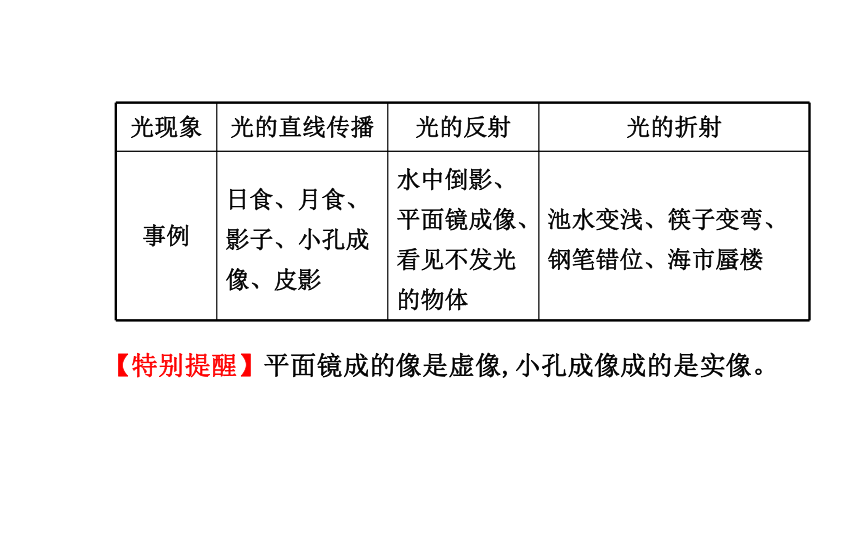

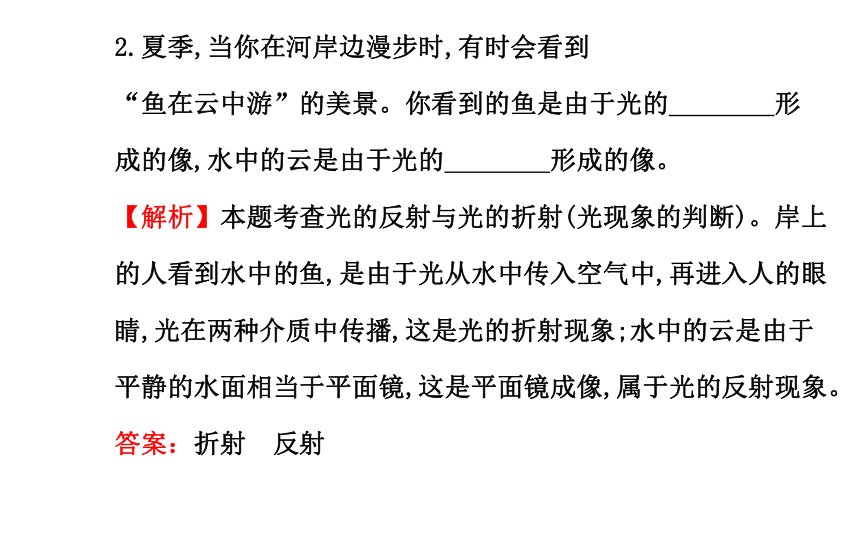

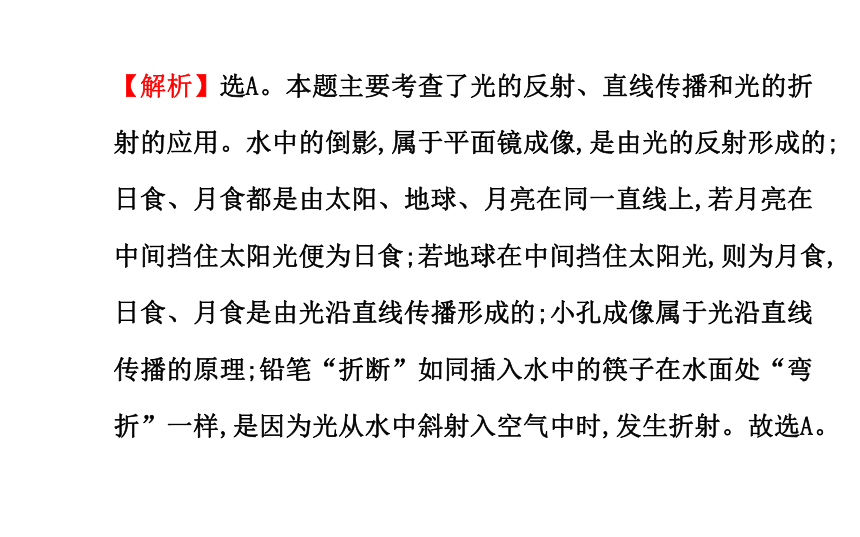

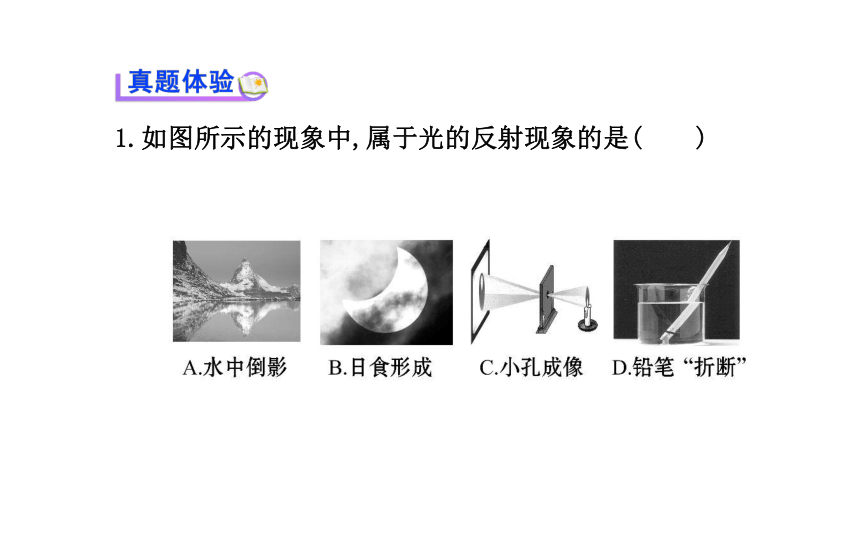

第 四 章一、光的三种现象的辨析【特别提醒】平面镜成的像是虚像,小孔成像成的是实像。1.如图所示的现象中,属于光的反射现象的是(　　)【解析】选A。本题主要考查了光的反射、直线传播和光的折射的应用。水中的倒影,属于平面镜成像,是由光的反射形成的;日食、月食都是由太阳、地球、月亮在同一直线上,若月亮在中间挡住太阳光便为日食;若地球在中间挡住太阳光,则为月食,日食、月食是由光沿直线传播形成的;小孔成像属于光沿直线传播的原理;铅笔“折断”如同插入水中的筷子在水面处“弯折”一样,是因为光从水中斜射入空气中时,发生折射。故选A。2.夏季,当你在河岸边漫步时,有时会看到
“鱼在云中游”的美景。你看到的鱼是由于光的　　　　形
成的像,水中的云是由于光的　　　　形成的像。
【解析】本题考查光的反射与光的折射(光现象的判断)。岸上的人看到水中的鱼,是由于光从水中传入空气中,再进入人的眼睛,光在两种介质中传播,这是光的折射现象;水中的云是由于平静的水面相当于平面镜,这是平面镜成像,属于光的反射现象。

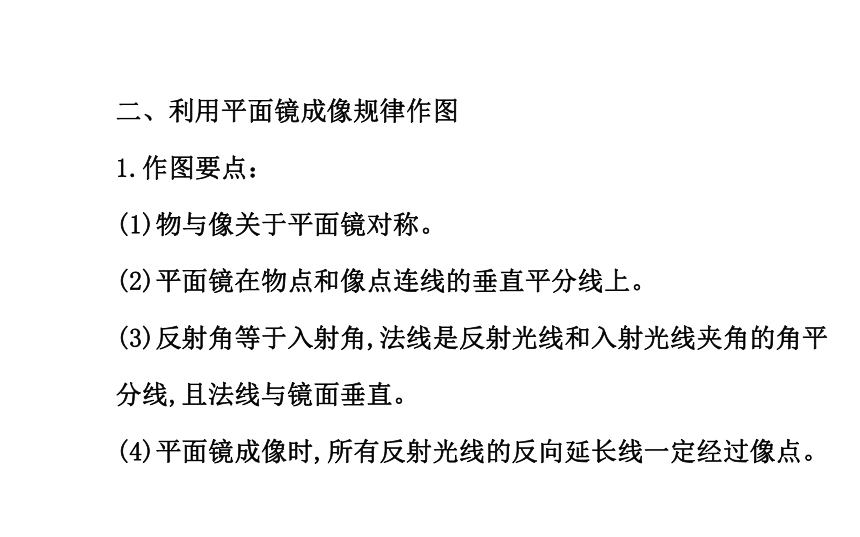

答案：折射　反射二、利用平面镜成像规律作图
1.作图要点：
(1)物与像关于平面镜对称。
(2)平面镜在物点和像点连线的垂直平分线上。
(3)反射角等于入射角,法线是反射光线和入射光线夹角的角平分线,且法线与镜面垂直。

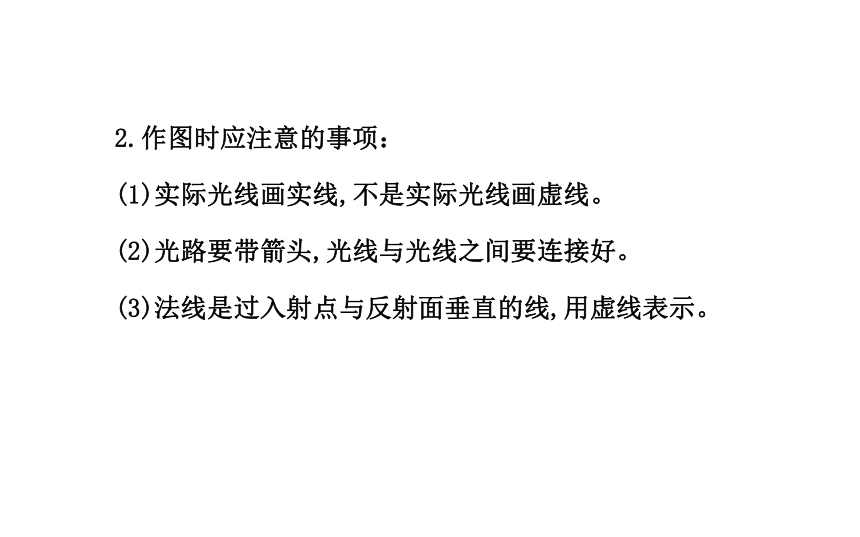

(4)平面镜成像时,所有反射光线的反向延长线一定经过像点。2.作图时应注意的事项：
(1)实际光线画实线,不是实际光线画虚线。
(2)光路要带箭头,光线与光线之间要连接好。
(3)法线是过入射点与反射面垂直的线,用虚线表示。1.根据平面镜成像的特点,在图中画出物体AB在平面镜MM′中的像A′B′。【解析】本题考查平面镜的相关作图。根据平面镜成像的特点,像与物关于平面镜对称,可以先作出物体AB端点A、B的像点A′、B′,连接A′、B′即为物体AB在平面镜中所成的像。
答案：如图所示　2.检查视力时,视力表放在被测者头部的后上方,被测者识别对面墙上平面镜里的像。要求视力表在平面镜中的像与被测者相距4.6m,试在图中准确画出：
(1)平面镜的位置;
(2)被测者眼睛通过平面镜看到自己右脚上P点的光路图。【解析】本题考查平面镜成像的特点及原理、光的反射定律。
(1)被测者到视力表像的距离是4.6m,被测者到视力表的距离是0.4m,所以视力表到视力表像的距离是5m,物像到平面镜的距离相等,视力表到平面镜的距离是2.5m,被测者到视力表的距离是0.4m,所以被测者到平面镜的距离是2.1m。
(2)根据物像连线与镜面垂直,由P向平面镜作垂线并延长,根据物像到平面镜距离相等,找到P点的像P′,连接眼睛A和像点P′,交平面镜于O点,连接PO即为入射光线,OA为反射光线。答案：如图所示三、反射光线与折射光线的作图
作反射和折射光线的光路图的关键点：
1.光射到不透明物质表面上,只发生反射;光射到透明物质表面上,一般既发生反射,又发生折射。
2.光发生折射时,空气中的角总是大角。3.作折射光线时,可将入射光线延长作为辅助线。
4.画图时,注意入射光线、反射光线、折射光线一定用实线,法线、反射光线的反向延长线都用虚线。
5.光线一定要带箭头且标在线段的中间位置。
6.光发生反射和折射时,光路是可逆的。1.如图所示,一条光线垂直射到一个横截面为等腰直角三角形的玻璃砖上,在玻璃砖的底面上安装了一块平面镜,请画出这条光线进入玻璃砖射到平面镜上,经反射后又射回到空气中的光路图。【解析】本题主要考查光的折射规律和反射定律。光从空气垂直射入玻璃砖时,折射角等于入射角;折射光线射到平面镜上发生反射,再一次在玻璃砖和空气分界面发生折射,此时折射角等于入射角,且入射光线和最后的折射光线相互垂直。
答案：如图所示2.如图为光射入玻璃砖的入射光线和出射光线,请用直尺画出玻璃砖内部传播的光线。【解析】本题考查光的折射作图。光从空气斜射入玻璃砖时,折射光线靠近法线,折射角小于入射角,当折射光线传播到玻璃砖的另一表面时,折射光线从玻璃中斜射入空气中,折射光线远离法线,折射角大于入射角。故连接玻璃砖上下两个面的入射点和出射点,即为玻璃砖内部的光线。
答案：如图所示【备选要点】
判断平面镜中的像的位置变化1.小明穿着新衣服在穿衣镜前来回走了几步。关于镜中的像,下列说法正确的是(　　)
A.镜中的像比他本人要大 B.镜中的像比他本人要小
C.平面镜成的是实像 D.像和他本人一样大
【解析】选D。本题考查平面镜成像特点。物体在平面镜里成的像是正立的虚像,与物体大小相同、连线与镜面垂直、到镜面的距离相等、左右相反。镜中的像与本人始终等大,本人的像为虚像,故选D。2.小立身高1.60m,站在镜前0.50m处,则他在
镜中的像离镜面　　　　m,像高　　　　m;当他慢慢远离镜子
时,像的大小将　　　　(选填“变大”“变小”或“不变”)。
【解析】本题主要考查了平面镜成像特点的应用。因平面镜成
像时物距与像距相等,此时物距为0.50m,则像距也为0.50m,由
于像与物是等大的,所以像高也为1.60m,当他慢慢远离镜子时,
像的大小将不变。
答案：0.50　1.60　　不变
