第3节 认识简单机械（杠杆 共3课时）

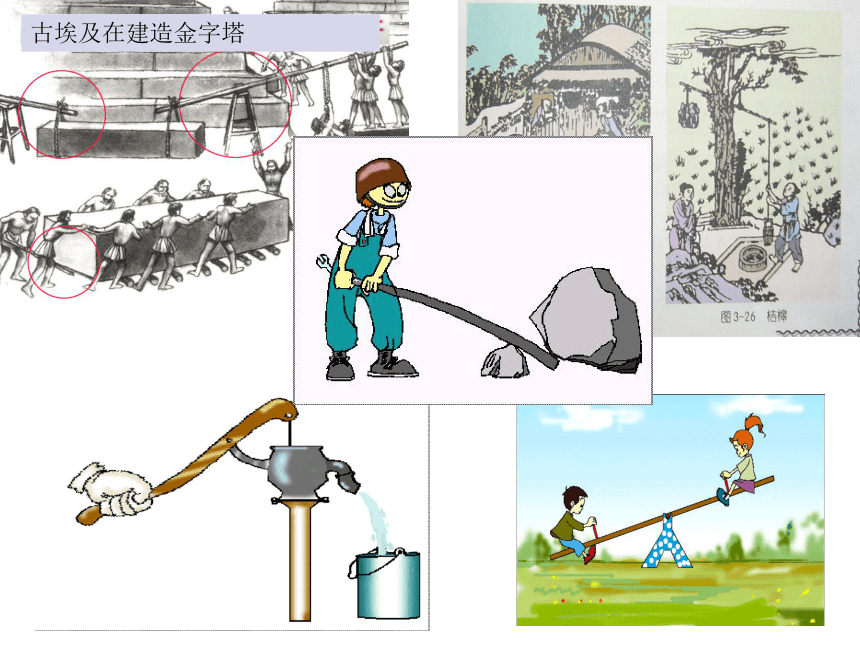

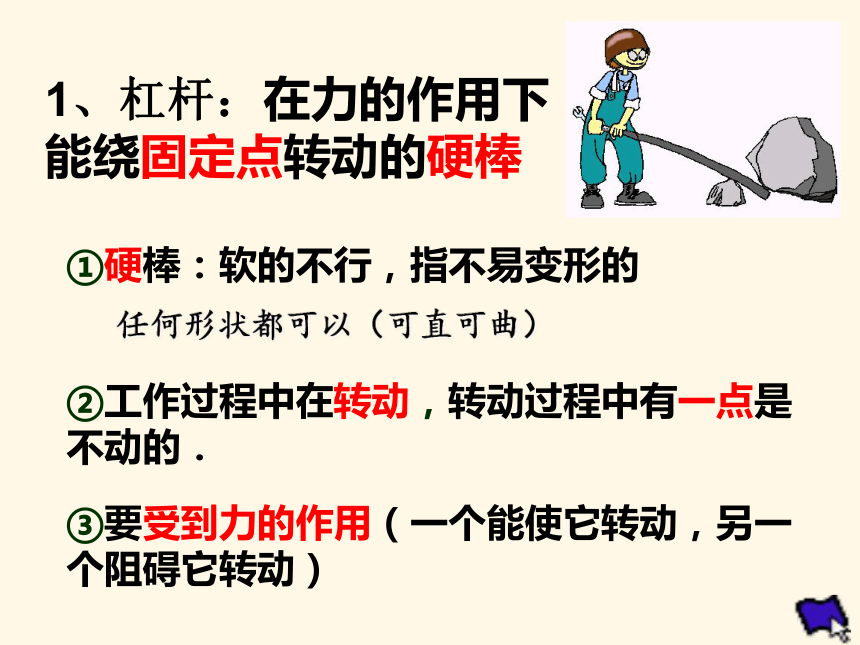

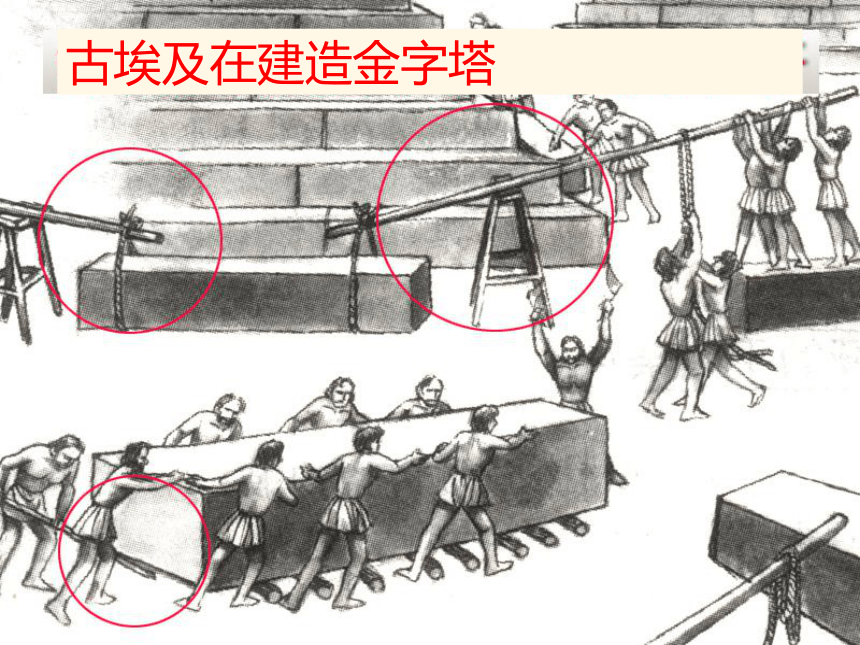

课件56张PPT。第3节 认识简单机械第一课时 杠杆古埃及在建造金字塔古埃及在建造金字塔1、杠杆：在力的作用下

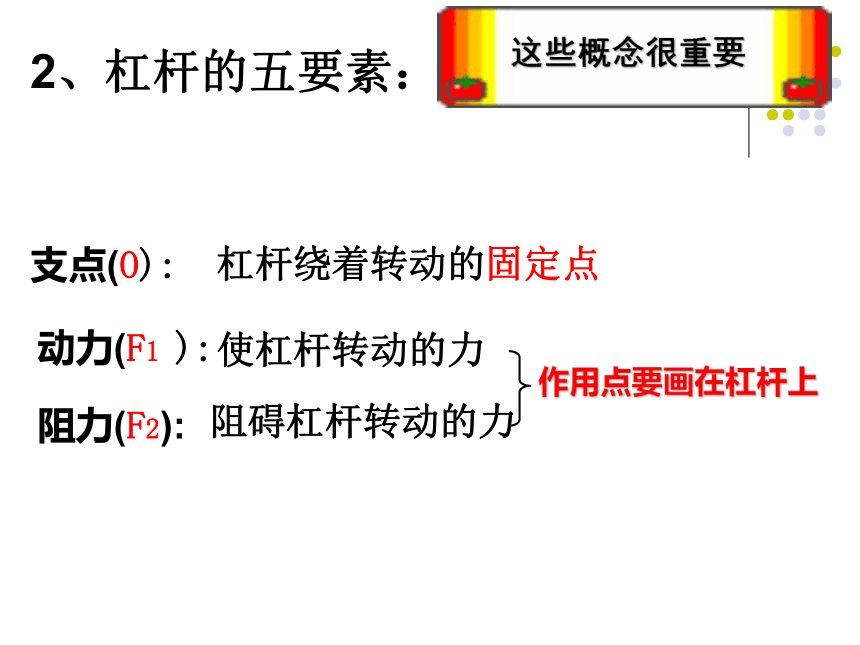

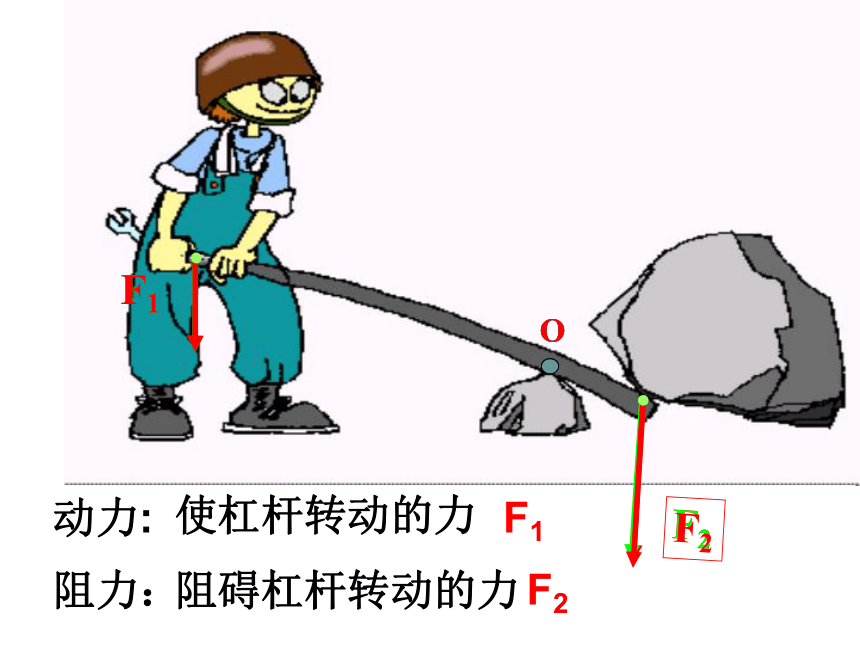

能绕固定点转动的硬棒①硬棒：软的不行，指不易变形的任何形状都可以（可直可曲）②工作过程中在转动，转动过程中有一点是不动的．③要受到力的作用（一个能使它转动，另一个阻碍它转动）使杠杆转动的力动力:F1阻碍杠杆转动的力阻力：F22、杠杆的五要素：支点(O):动力(F1 ):阻力(F2):杠杆绕着转动的固定点使杠杆转动的力阻碍杠杆转动的力这些概念很重要作用点要画在杠杆上OF1F2 找出 支点（O）； 动力（F1）； 阻力（ F2 ）O找出支点、动力和阻力如图, 油桶在力F1的作用下滚上台阶,也可以看成杠杆,试在图上找出此时的支点和阻力力臂：从支点到力作用线的距离力臂：从支点到力作用线的距离动力臂(L1):阻力臂(L2):从支点到动力作用线的垂直距离从支点到阻力作用线的垂直距离O练 习找出下列各图中动力和阻力，并画出杠杆力臂。
(动力臂、阻力臂）(甲）(乙）有关力臂的问题？力臂是＿＿到＿＿＿＿＿＿＿＿距离。思考讨论：1 力臂一定在杠杆上吗？2 若一力作用在杠杆上，作用点不变，但作用方向改变，力臂是否改变？答：不是答：要改变想一想?支点力的作用线的垂直FO护城河上安装的吊桥也是一个杠杆,如图所示吊桥的动力臂是OA还是OB?思考:2、杠杆的五要素：支点(O):动力(F1 ):动力臂(L1):阻力(F2):阻力臂(L2):杠杆绕着转动的固定点使杠杆转动的力从支点到动力作用线的垂直距离阻碍杠杆转动的力从支点到阻力作用线的垂直距离作用点要画在杠杆上这些概念很重要（1）辨认杠杆
（2）先找支点O
（3）画出动力和阻力
（4）画出力的作用线
（5）过支点0作力的作用线的垂直线段L，即为力臂。
3、画杠杆示意图的方法是：人体内的杠杆 我们知道很多机器上都有杠杆，可是你知道吗,人体中也有很多的杠杆，你能找出来吗？4、认识人体上的杠杆1、关于杠杆的下列说法中，正确的是（ ）
A、杠杆必须是一根直棒
B、杠杆不一定要有支点
C、杠杆可以是直的，也可以是弯的
D、作用在杠杆上的两个力总是使杠杆向相反的方向转动CD练习2、下列关于力臂的说法中，正确的是（ ）
A、动力臂是指支点到动力作用点的距离
B、阻力臂是指支点到阻力作用线的垂直距离
C、动力臂与阻力臂之和等于杠杆长
D、当力的作用线通过支点时，力臂最大B第3节 认识简单机械第二课时 杠杆的平衡条件1.什么是杠杆的平衡？当杠杆在动力和阻力的作用下静止时，或作匀速转动时，我们说杠杆处于平衡。思考:2.杠杆两端有两只可调节的螺母，能起什么作用?3.为什么要求杠杆静止时，在水平位置呢?作用:调节杠杆自身的平衡为了方便直接读出力臂的值。４.杠杆的平衡条件是什么？动力×动力臂＝阻力×阻力臂 即F1 l1＝F2 l2条件：杠杆已平衡（如图）1、两端去掉相同质量的钩码，杠杆平衡吗？
2、将两端钩码向支点移同样的距离，杠杆平衡吗？做一做问题探究如何用弹簧秤将右边杠杆调平？F3F2 F4F1哪个方向更省力？√思考与讨论1.你能说出“小小称砣能压千斤”的道理吗?2.你知道拧松生锈的螺帽要用一段水管套在板手柄上的道理吗?AOBCF2F1例：如图所示，用撬棒撬石头，手握在撬棒的末端B端，其中AO＝0.1米，AB＝1米，OC＝0.7米，要撬起石头需要500牛的力，求在B端要用多少向下的力才能撬起石头？思考：在B端向下用力撬动石头，最小的力是多少？例：如图所示,某同学在做俯卧撑运动。可将他视为一个杠杆。他的重心在A点,重力为500牛,那么他将身体撑起，双手对地面的压力至少＿＿＿ 。若他在1分钟内做了30个俯卧撑，每次肩部上升的距离均为0.4米，则他的功率至少为＿＿＿瓦。 300牛60例：下图为铁路检修工用道钉撬来撬铁路枕木上道钉的图片，若在A点竖直向下作用200N力，道钉撬对道钉会产生多大的力？如果还不能将道钉撬出，在保持手的作用力大小和作用点不变情况下，采用何种方法可增大道钉撬对道钉的作用力？第3节 认识简单机械第三课时 杠杆的应用和杠杆的类型l1 > l2省力杠杆F1 < F2——动力臂大于阻力臂杠杆的类型和特点特点：省力、费距离l1＜l2F1 > F2特点：费力、省距离杠杆的类型和特点费力杠杆——动力臂小于阻力臂l1=l2F1=F2——动力臂等于阻力臂杠杆的类型和特点省力杠杆特点：不省力、也不省距离归纳L1>L2
F1(动力<阻力)L1F1>F2
(动力>阻力)L1=L2
F1=F2
(动力=阻力)杠杆的类型和特点给下列杠杆分类镊子省力杠杆费力杠杆等臂杠杆OEF和OED费力杠杆ACE省力杠杆费力杠杆省力杠杆省力杠杆费力杠杆费力杠杆费力杠杆费力杠杆省力杠杆小结二、杠杆的种类
省力杠杆、费力杠杆、等臂杠杆。一、杠杆平衡条件：
F1 l1= F2 l2
动力?动力臂=阻力?阻力臂思考：
省力杠杆、费力杠杆、等臂杠杆能不能省功？
重要知识：杠杆等任何简单机械都不能省功。1.两个力作用在杠杆两端使杠杆平衡,则( )
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
2.要使右图杠杆保持平衡,
最省力的方向是( )
课堂练习ABCDoDA思考2：为什么爬山时背行囊，重的东西放在行囊上部还是下部？ 思考1：上图手推车，货物应放在车斗前部还是后部？ 货物应放在车斗前部爬山时重的东西放在行囊上部重要思考题3、各式各样的剪刀都是一对杠杆．要剪开较硬的物体，使用哪种剪刀最合适?　( )A．?????B．????C．????D．B4.右图为人的上肢图解，此时手托着质量为1千克的物体, 则肱二头肌收缩时所承受的力为（ ）
A.小于9.8牛顿
B.大于9.8牛顿
C.等于9.8牛顿
D.等于1千克 B5.如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置 A到位置B的过程中，力F的大小如何变化？ （ ）
A．变大
B．变小
C．不变
D．先变大后变小 A6.如下图是小玲和小刚在公园里玩跷跷板的情景(跷跷板只能上下摆动，不能水平转动)。在跷跷板正好处于平衡时，小明走过来，用一只手推跷跷板，此时跷跷板仍然保持平衡。下面有关小明推力的讨论，正确的是（ ）
A.推力的作用线可能通过支点
B.推力必须作用在支点上
C.推力方向必须与跷跷板板面垂直
D.推力作用在跷跷板任何位置、任何方向均可A7.如图，是一弯曲杠杆，O是支点，在B点挂重物G=100牛，OB=CA=40厘米，OC=30厘米，在A点加一个力F，使杠杆平衡，则力F的最小值是多大？在图上画出该力的方向和力臂。 8．如图所示，甲、乙两人将一木箱从一楼抬上三楼，甲对木箱做的功_______乙对木箱做的功(填“大于”、“等于”或“小于”)．大于等臂杠杆
