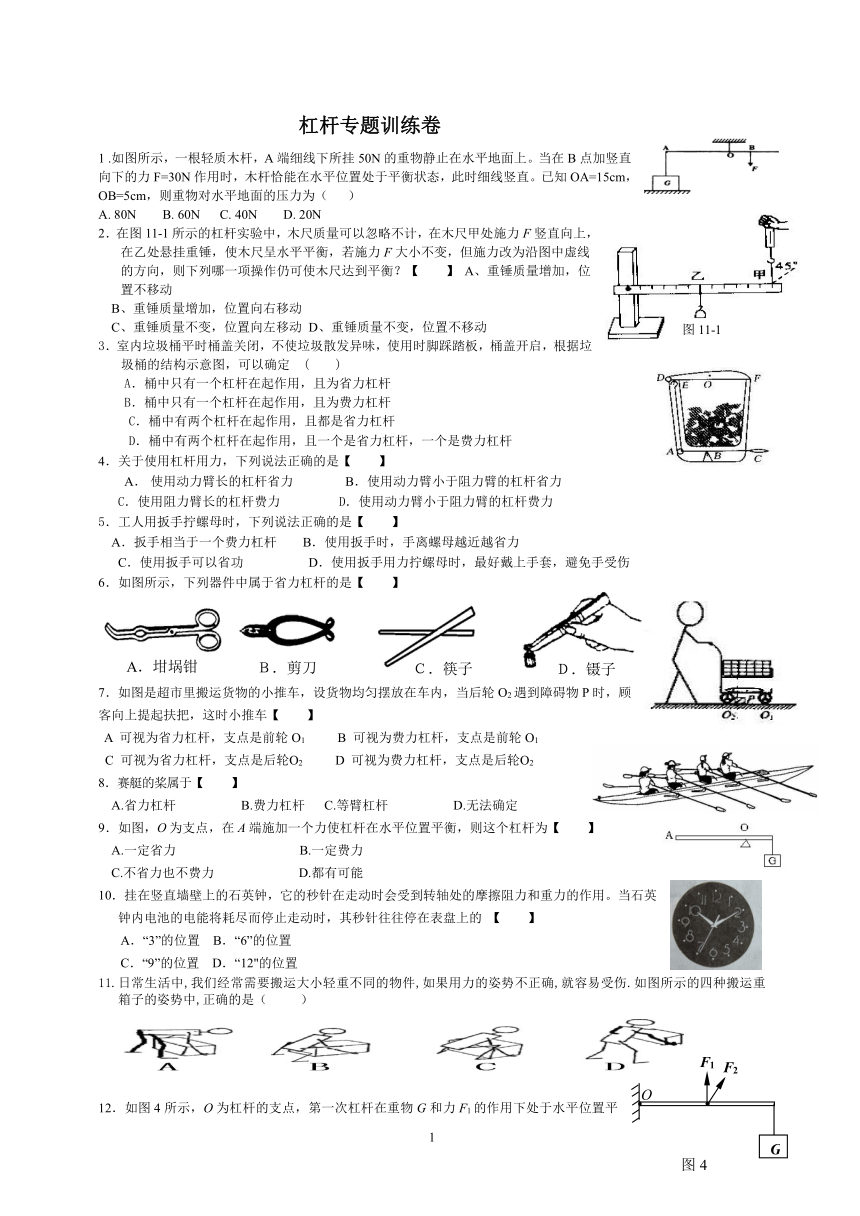

杠杆专题训练卷

杠杆专题训练卷
1 .如图所示，一根轻质木杆，A端细线下所挂50N的重物静止在水平地面上。当在B点加竖直向下的力F=30N作用时，木杆恰能在水平位置处于平衡状态，此时细线竖直。已知OA=15cm，OB=5cm，则重物对水平地面的压力为（ ）
A. 80N B. 60N C. 40N D. 20N
2．在图11-1所示的杠杆实验中，木尺质量可以忽略不计，在木尺甲处施力F竖直向上，在乙处悬挂重锤，使木尺呈水平平衡，若施力F大小不变，但施力改为沿图中虚线的方向，则下列哪一项操作仍可使木尺达到平衡？【 】 A、重锤质量增加，位置不移动
B、重锤质量增加，位置向右移动
C、重锤质量不变，位置向左移动 D、重锤质量不变，位置不移动
3．室内垃圾桶平时桶盖关闭，不使垃圾散发异味，使用时脚踩踏板，桶盖开启，根据垃圾桶的结构示意图，可以确定 ( )
A．桶中只有一个杠杆在起作用，且为省力杠杆
B．桶中只有一个杠杆在起作用，且为费力杠杆
C．桶中有两个杠杆在起作用，且都是省力杠杆
D．桶中有两个杠杆在起作用，且一个是省力杠杆，一个是费力杠杆
4．关于使用杠杆用力，下列说法正确的是【 】
A． 使用动力臂长的杠杆省力 B．使用动力臂小于阻力臂的杠杆省力
C．使用阻力臂长的杠杆费力 D．使用动力臂小于阻力臂的杠杆费力
5．工人用扳手拧螺母时，下列说法正确的是【 】
A．扳手相当于一个费力杠杆 B．使用扳手时，手离螺母越近越省力
C．使用扳手可以省功 D．使用扳手用力拧螺母时，最好戴上手套，避免手受伤
6．如图所示，下列器件中属于省力杠杆的是【 】
7．如图是超市里搬运货物的小推车，设货物均匀摆放在车内，当后轮O2遇到障碍物P时，顾客向上提起扶把，这时小推车【 】
A 可视为省力杠杆，支点是前轮O1 B 可视为费力杠杆，支点是前轮O1
C 可视为省力杠杆，支点是后轮O2 D 可视为费力杠杆，支点是后轮O2
8．赛艇的桨属于【 】
A.省力杠杆 B.费力杠杆 C.等臂杠杆 D.无法确定
9．如图，O为支点，在A端施加一个力使杠杆在水平位置平衡，则这个杠杆为【 】
A.一定省力 B.一定费力
C.不省力也不费力 D.都有可能
0．挂在竖直墙壁上的石英钟，它的秒针在走动时会受到转轴处的摩擦阻力和重力的作用。当石英钟内电池的电能将耗尽而停止走动时，其秒针往往停在表盘上的 【 】
A．“3”的位置 B．“6”的位置
C．“9”的位置 D．“12"的位置
11.日常生活中,我们经常需要搬运大小轻重不同的物件,如果用力的姿势不正确,就容易受伤.如图所示的四种搬运重箱子的姿势中,正确的是（ ）

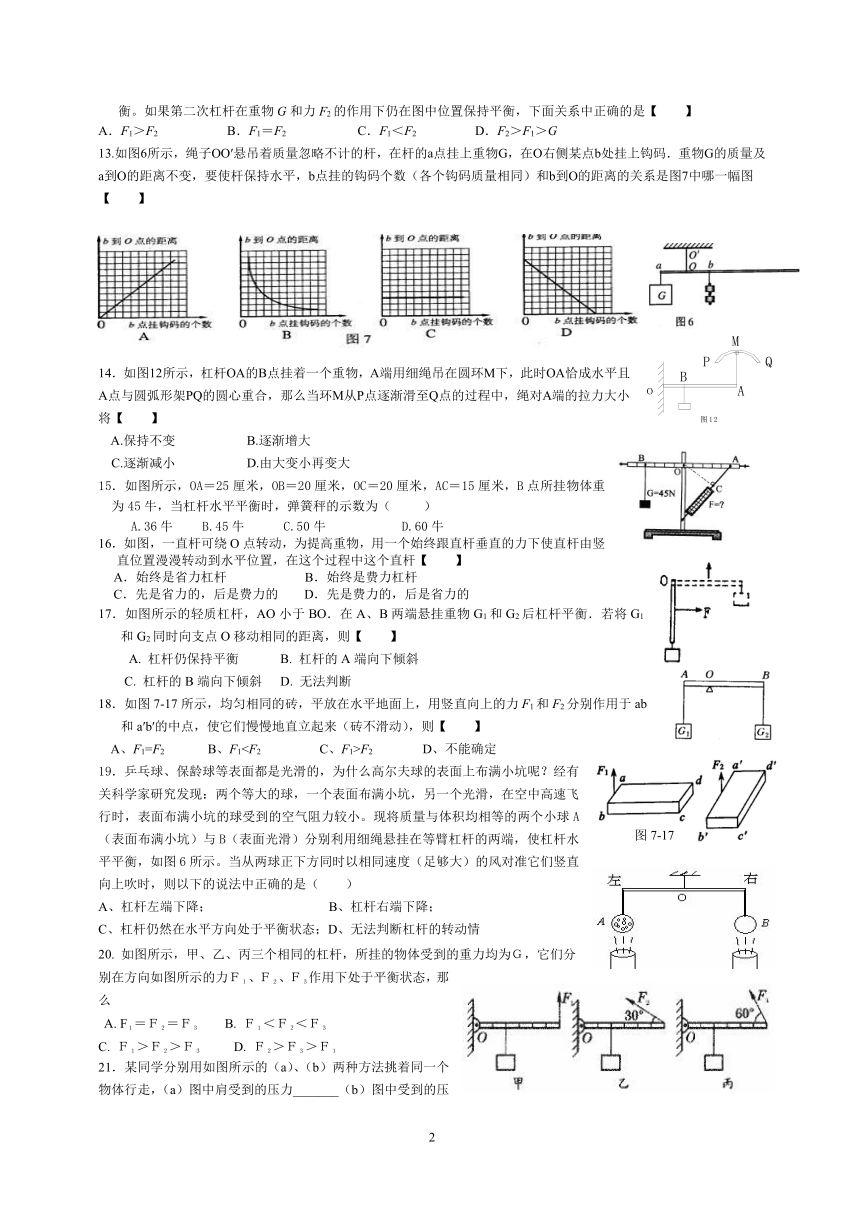

12．如图4所示，O为杠杆的支点，第一次杠杆在重物G和力F1的作用下处于水平位置平衡。如果第二次杠杆在重物G和力F2的作用下仍在图中位置保持平衡，下面关系中正确的是【 】
A．F1＞F2 B．F1＝F2 C．F1＜F2 D．F2＞F1＞G
13.如图6所示，绳子OO′悬吊着质量忽略不计的杆，在杆的a点挂上重物G，在O右侧某点b处挂上钩码．重物G的质量及a到O的距离不变，要使杆保持水平，b点挂的钩码个数（各个钩码质量相同）和b到O的距离的关系是图7中哪一幅图【 】
14．如图12所示，杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将【 】
A.保持不变 B.逐渐增大
C.逐渐减小 D.由大变小再变大
15．如图所示，OA＝25厘米，OB＝20厘米，OC＝20厘米，AC＝15厘米，B点所挂物体重为45牛，当杠杆水平平衡时，弹簧秤的示数为（ ）
A.36牛 B.45牛 C.50牛 D.60牛
16．如图，一直杆可绕O点转动，为提高重物，用一个始终跟直杆垂直的力下使直杆由竖直位置漫漫转动到水平位置，在这个过程中这个直杆【 】
A．始终是省力杠杆 B．始终是费力杠杆
C．先是省力的，后是费力的 D．先是费力的，后是省力的
17．如图所示的轻质杠杆，AO小于BO．在A、B两端悬挂重物G1和G2后杠杆平衡．若将G1和G2同时向支点O移动相同的距离，则【 】
A. 杠杆仍保持平衡 B. 杠杆的A端向下倾斜
C. 杠杆的B端向下倾斜 D. 无法判断
18．如图7-17所示，均匀相同的砖，平放在水平地面上，用竖直向上的力F1和F2分别作用于ab和a′b′的中点，使它们慢慢地直立起来（砖不滑动），则【 】
A、F1=F2 B、F1F2 D、不能确定
19．乒乓球、保龄球等表面都是光滑的，为什么高尔夫球的表面上布满小坑呢？经有关科学家研究发现：两个等大的球，一个表面布满小坑，另一个光滑，在空中高速飞行时，表面布满小坑的球受到的空气阻力较小。现将质量与体积均相等的两个小球A（表面布满小坑）与B（表面光滑）分别利用细绳悬挂在等臂杠杆的两端，使杠杆水平平衡，如图6所示。当从两球正下方同时以相同速度（足够大）的风对准它们竖直向上吹时，则以下的说法中正确的是（ ）
A、杠杆左端下降； B、杠杆右端下降；
C、杠杆仍然在水平方向处于平衡状态；D、无法判断杠杆的转动情
20. 如图所示，甲、乙、丙三个相同的杠杆，所挂的物体受到的重力均为Ｇ，它们分别在方向如图所示的力Ｆ１、Ｆ２、Ｆ３作用下处于平衡状态，那么
A. F１＝Ｆ２＝Ｆ３　?B. Ｆ１＜Ｆ２＜Ｆ３?
C. Ｆ１＞Ｆ２＞Ｆ３　? D. Ｆ２＞Ｆ３＞Ｆ１
21．某同学分别用如图所示的（a）、（b）两种方法挑着同一个物体行走，（a）图中肩受到的压力_______（b）图中受到的压力；（a）图中手施加的动力________（b）图中手施加的动力（选填“大于”、“等于”或“小于”）。
22．密度均匀的直尺AB放在水平地面上，尺子伸出桌面的部分OB是全尺长的三分之一，当B端挂5N的重物0时P，直尺的A端刚刚开始翘起，如图所示，则此直尺受到的重力是_______N
23.一个杠杆的动力臂与阻力臂之比为4∶1，则该杠杆是________杠杆，动力与阻力之比是________.若此杠杆受到的阻力是60 N，则当动力为________ N时，杠杆处于平衡状态.
24．如图所示，AOB为一杠杆，0为支点，杠杆重不计，AO=BO，在杠杆左端A处用绳悬挂重为G的物体当AO段在水平位置时保持平衡，这时在B端需施加最小的力为；若使BO段在水平位时保持平衡，这时在B端需施加最小的力为，则 （＞/=/＜）。
25．如图甲所示的钢丝钳，A为剪钢丝处，B为手的用力点，0为转动轴，图乙为单侧钳柄及相连部分示意图。请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂l1、阻力臂l2。
26．如图，一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。
27．如图，在杠杆AB上挂了一个重为G 的物体。为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。
28．在“探究杠杆平衡条件”实验中：（1）实验前，先把杠杆的中点支在支架上，调节两端的平衡螺母，使杠杆在______位置平衡，这样做的目的是 ，如果杠杆左边低右端高，则调节平衡螺母应向 移动。此后在整个实验过程中，是否还要再旋动两侧的平衡螺母？ 。（图中杠杆上每格距离相等）
（2）实验中，改变支点两侧的钩码位置和个数，一般要实验中多次测量,得到多组数据并进行分析，这样做的目的是：_____________________________________________。
（3）如图所示，杠杆处于平衡状态。如果在支点两侧的钩码下方分别再挂一个等重的钩码后，杠杆_________保持平衡（选填“能”或“不能”），若不能， 端向下倾斜；
如果两边各减少一个钩码，杠杆________端向下倾斜；将两边钩码都向外侧移动一个格子，杠杆________端向下倾斜；将两边钩码都向内侧移动一个格子，杠杆________端向下倾斜。
29．长lm的杠杆水平放置，支点在距左端0．8m处，现在左端挂20N重的物体，要使杠杆在水平位置平衡，应在杠杆的最右端挂_______N的重物。
30．某同学做“研究杠杆平衡条件”的实验时，得到的两组数据如表中所示.
实验序号 动力F1/N 动力臂L1/ m 阻力F2/N 阻力臂L2/ m
1 1 0.08 2 0.04
2 2 0.2 1 0.1
这两组数据中肯定序号为____的一组有错误.如果他的操作没有错,砝码重及力臂值也没有错，那么产生此组数据错误的原因是_______________.
如图所示，想使杠杆在水平位置平衡，以便测量力臂，她可以采取的做法是：
(写出一条即可)；
31．轻质硬棒OM的中点N处挂一重物G，如下图：
（1）若在M端施加一个始终保持跟OM垂直的拉力F如图。
a.试比较F跟G的大小，并说明理由。
b.在夹角α不断增加（但小于90°）的过程中，拉力F如何变化？为什么？
(2) 若在M端施加一个始终竖直向上的拉力F呢？回答上述两个问题
经常遇到最小力的确定问题，方法是找到最长的力臂，最长的力臂一般为支点与力的作用点的连线，作图时要注意力的方向与此连线垂直
32.下图所示，AOB为一轻质杠杆(杠杆自重忽略不计)，O为支点，OA=OB，在杠杆的B端挂一重20N的重物，要使杠杆平衡，则在A端施加的力F至少为 N。
33一个均匀的圆柱形木柱，直立在水平地面上，其截面如图所示，现欲使木柱的C点稍离地面（以D点为支点），应在木柱上的哪一个点施加力，才能使施加的力最小，请在图上画出这个最小的力。
34.图7-5所示，不计重力的直角木工尺可以绕轴在竖直平面内转动（忽略各处摩擦）.已知AB=30cm，BC=40cm，AB⊥BC，AB水平，在B点挂上G=10N的重物，要在木工尺上用最小的力使其保持平衡，确定此力的三要素，并画出示意图.
35.东想估测出某种油的密度ρ油，他手边的测量工具只有刻度尺。小东利用身边的器材设计出一个实验方案。首先找一根直硬棒，用细线系在O点吊起，硬棒在水平位置平衡，然后将已知密度为ρ的金属块B挂在硬棒左端C处，另外找一个重物A挂在硬棒右端，调节重物A的位置，使硬棒在水平位置平衡，此时重物挂在硬棒上的位置为E，如图20所示。下面是小东测出ρ油的部分实验步骤，请你按照小东的实验思路，将实验步骤补充完整。
（1）用刻度尺测出OE的长度Lo；
（2）把金属块B浸没在油中，把重物A从E处移动到D处时，硬棒再次在水平位置平衡；（3） ；
（4）利用上述测量出的量和题中的已知量计算ρ油的表达式。
36.一根长1.5m的轻质杠杆，左端挂50N的重物，右端挂100N的重物，要使杠杆平衡，支点应距右端多少m？若两端各加50N的物体，支点应向哪边移动？移动多少m？
37.图所示，一轻杆AO可绕固定转轴O转动，A端悬挂一盏电灯，当绳子AB使杆处于图中所示的位置时，AB长为4m，OB长为3m，绳子拉力为30N，求灯重.
38.如图所示，长为1.5米的轻质木板OA（质量不计）的一端能绕轴O转动，另一端用一细绳把木板吊成水平细绳能承受的最大拉力为5牛。物重为7.5牛的小球在水平拉力F（F=2牛）的作用下，从O点开始沿OA作匀速直线运动。求：（1）小球沿木板作匀速直线运动运动离开O点的最大距离是多少？（2）此过程中拉力做功多少？
压力F/N 0 50 100 150 200 250 300
电阻R1/Ω 300 250 200 150 100 50 0
39.设计了一个测量物体重力的“托盘秤”，如图19是原理示意图，其中的托盘用来放置被测物体，OBA是可绕O点转动的杠杆，R1是压力传感器（其电阻值会随所受压力大小变化而变化，变化关系如下表），R0为定值电阻，电压表V为显示重力大小的仪表（实质是一个量程为0—3V的电压表）。已知OB:OA=1:2，R0=100Ω，电源电压恒为3V（忽略托盘、杠杆及压杆的重力）。
(1)托盘上没放物体时，压力传感器R1的电阻值是 Ω。
(2)当托盘上放被测物体时，电压表的示数如图所示，则此时压力传感器R1上的电压是多少？ (3)第（2）题中被测物体的重力是多少？
图11-1
图7-17
A．坩埚钳
Ｂ．剪刀
Ｃ．筷子
Ｄ．镊子
F1
O
F2
G
图4
图20
F
B
A
O
