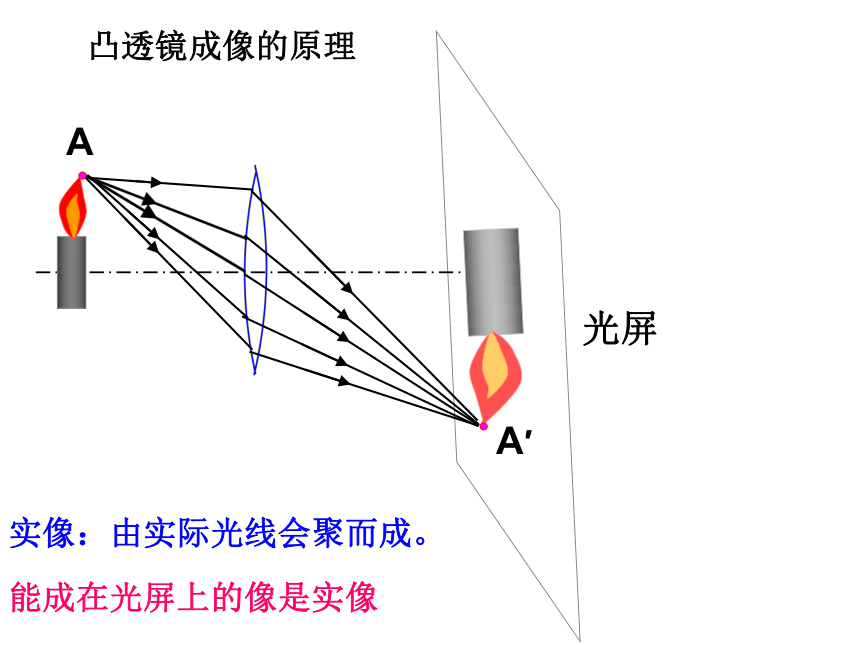

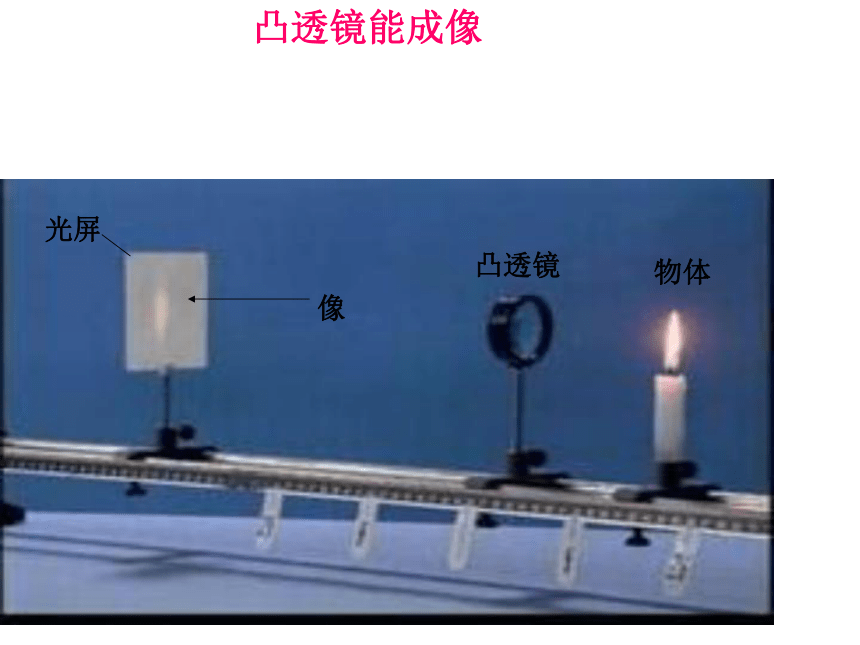

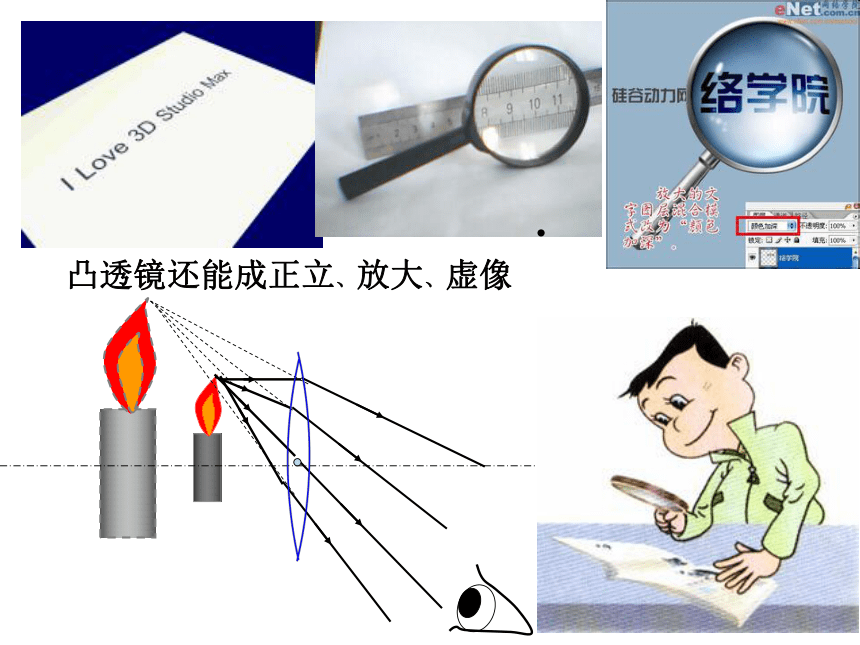

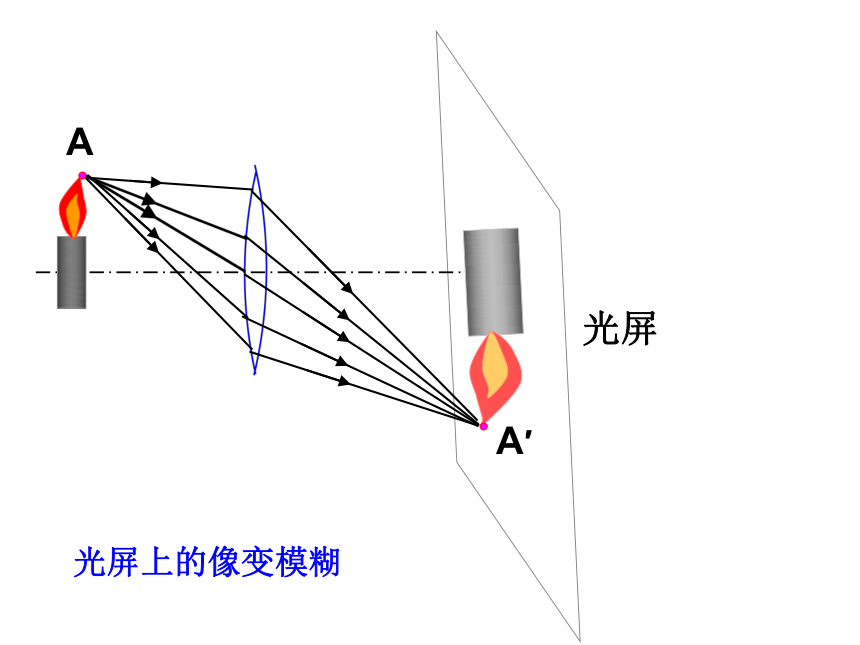

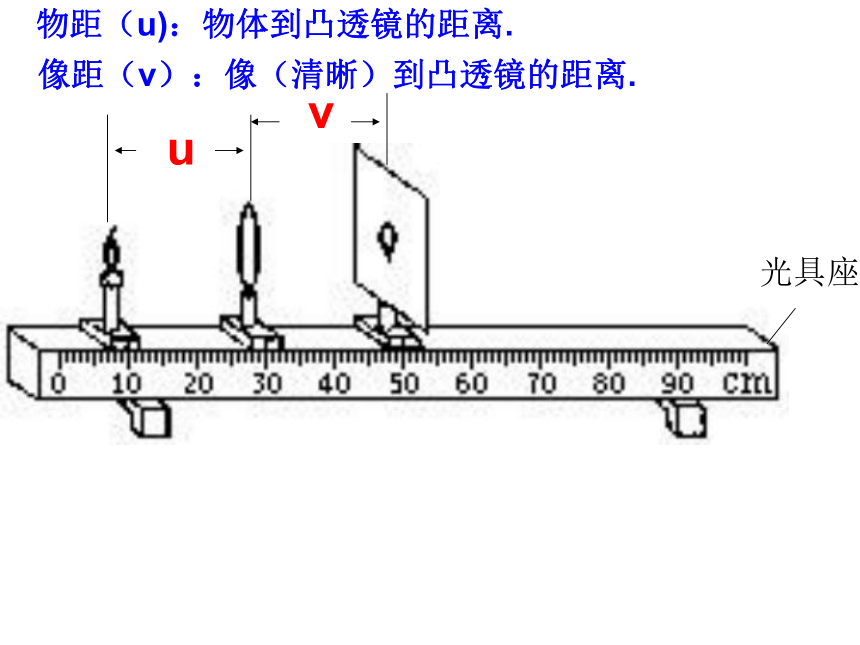

2.6 透镜和视觉(第2、3课时）

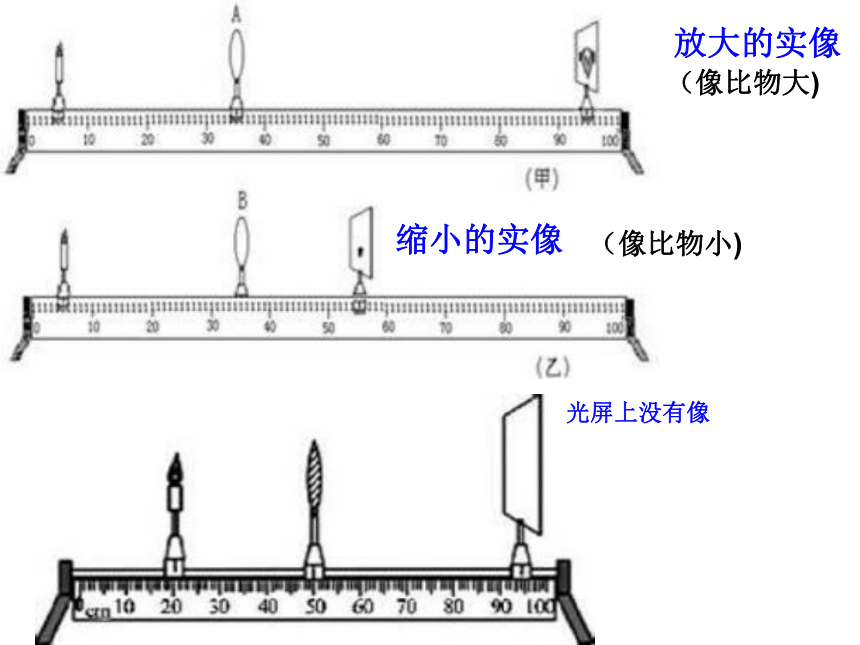

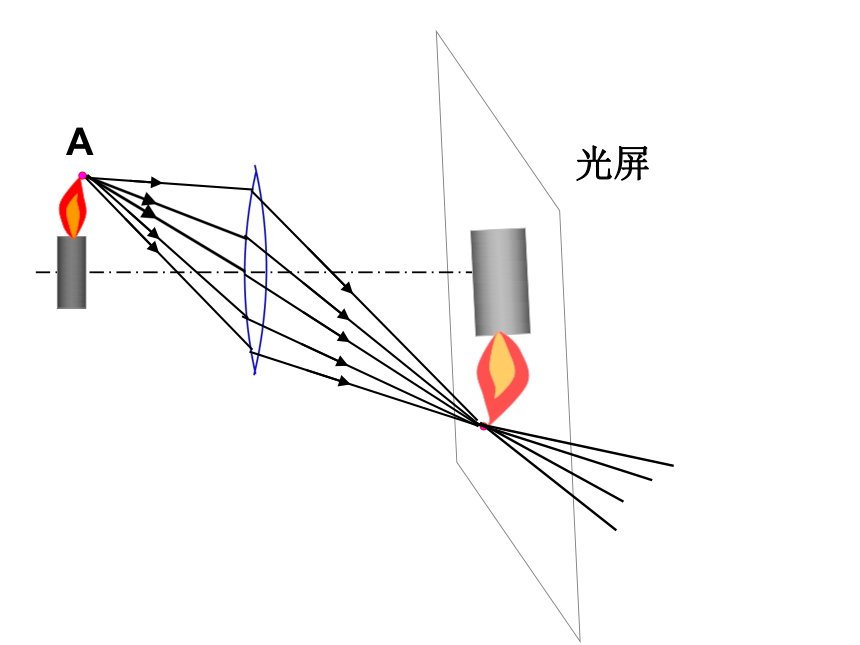

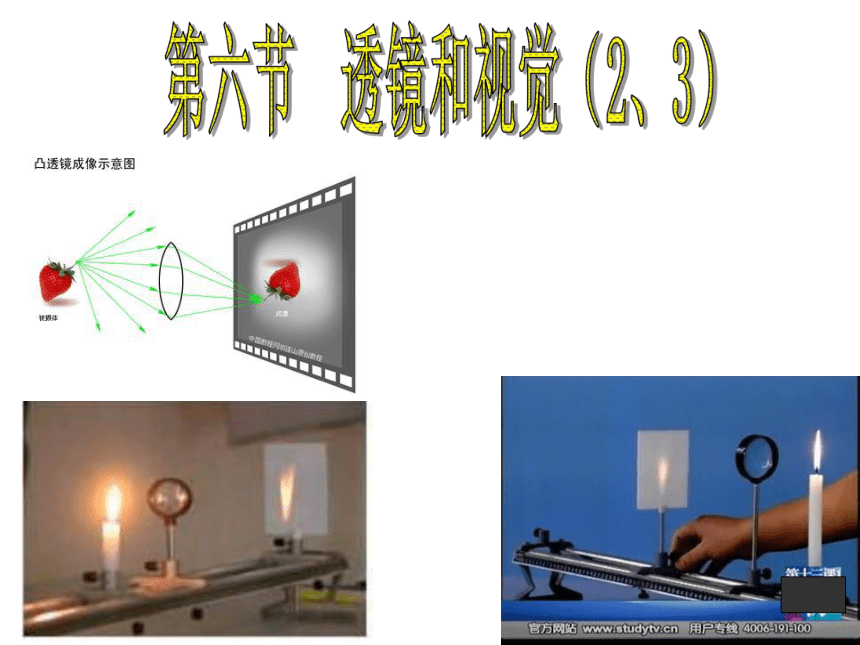

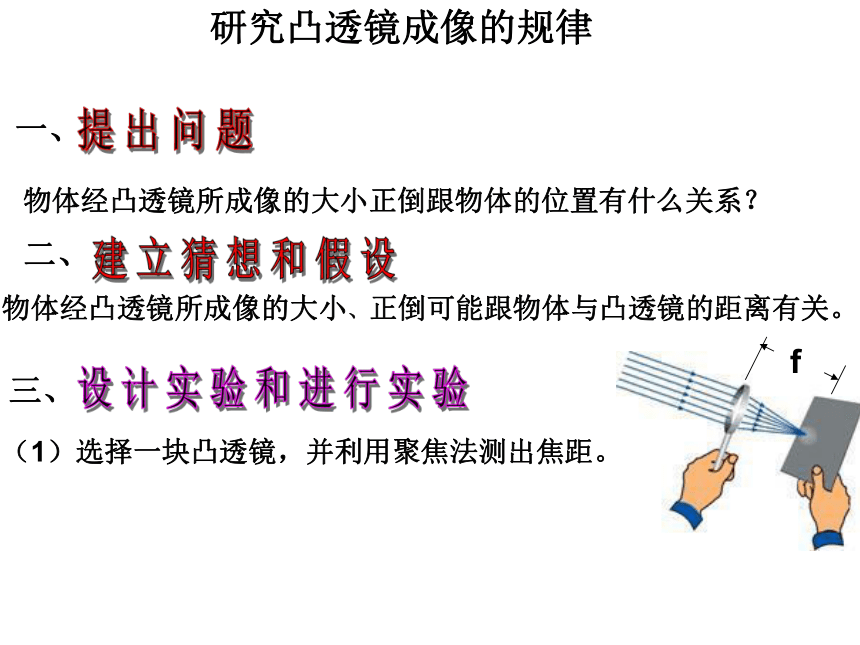

课件62张PPT。第六节 透镜和视觉（2、3）物体凸透镜光屏像凸透镜能成像AA′光屏凸透镜成像的原理能成在光屏上的像是实像实像：由实际光线会聚而成。AA′光屏光屏上的像变模糊A光屏uv物距（u)：物体到凸透镜的距离.像距（v）：像（清晰）到凸透镜的距离.光具座放大的实像缩小的实像光屏上没有像（像比物大)（像比物小)凸透镜还能成正立、放大、虚像研究凸透镜成像的规律物体经凸透镜所成像的大小正倒跟物体的位置有什么关系？物体经凸透镜所成像的大小、正倒可能跟物体与凸透镜的距离有关。（1）选择一块凸透镜，并利用聚焦法测出焦距。（2）实验设计①把蜡烛凸透镜和光屏依次放在成像装置上，调节它们的

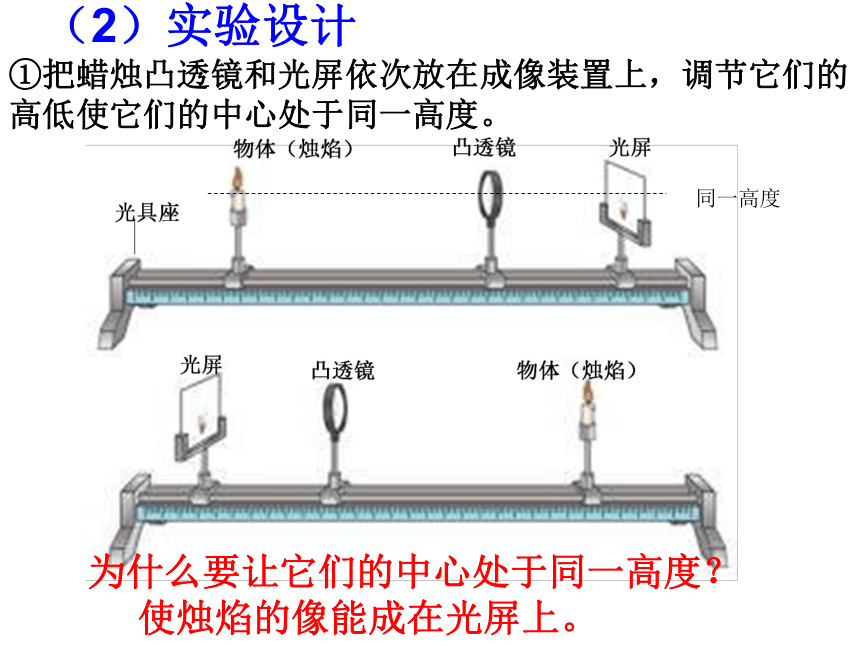

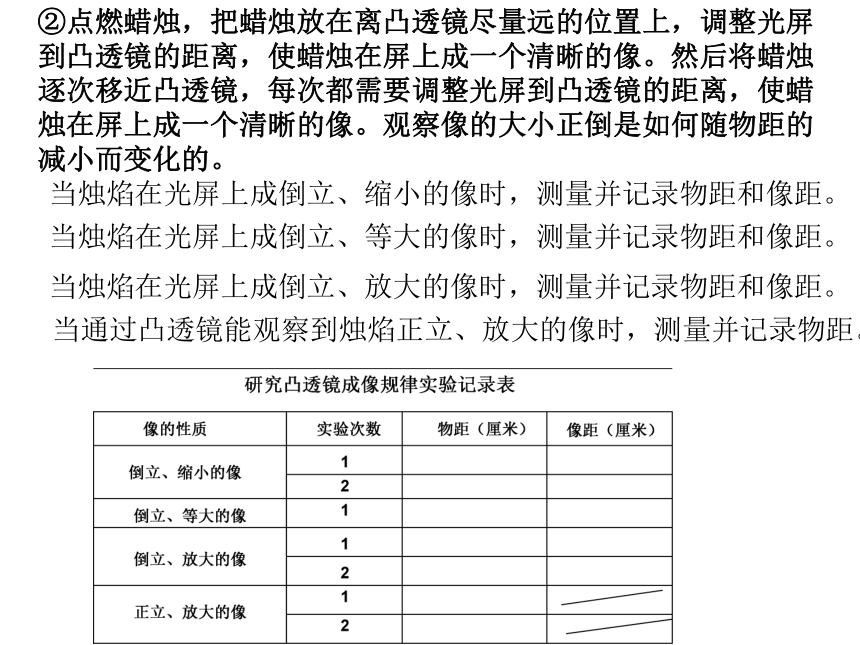

高低使它们的中心处于同一高度。使烛焰的像能成在光屏上。为什么要让它们的中心处于同一高度？同一高度②点燃蜡烛，把蜡烛放在离凸透镜尽量远的位置上，调整光屏
到凸透镜的距离，使蜡烛在屏上成一个清晰的像。然后将蜡烛
逐次移近凸透镜，每次都需要调整光屏到凸透镜的距离，使蜡
烛在屏上成一个清晰的像。观察像的大小正倒是如何随物距的
减小而变化的。当烛焰在光屏上成倒立、缩小的像时，测量并记录物距和像距。当烛焰在光屏上成倒立、等大的像时，测量并记录物距和像距。当烛焰在光屏上成倒立、放大的像时，测量并记录物距和像距。当通过凸透镜能观察到烛焰正立、放大的像时，测量并记录物距。f=10cm3530201415201415353098u＞2fu＞2ff＜v＜2ff＜v＜2fu=2ff＜u＜2ff＜u＜2fv＞2fv＞2fv=2fu＜fu＜ff=15cm604030302024202460401410u＞2fu＞2fu=2ff＜v＜2ff＜v＜2fv=2fu＜fu＜ff＜u＜2ff＜u＜2fv＞2fv＞2f凸透镜成像的规律u>2f 2f>u>fuv>f 倒立 放大 实像 v>2f 倒立 等大 实像 v=2f u=2f正立 放大 虚像总结平行光 不成像u=f凸透镜成像规律及其应用如下表所示：物距(u)放大镜投影机照相机应用像物像距(v)像的性质异侧2f >v>fu=2fV= 2fu >2fV>uV> 2fuu>f像距与物距关系u=vu>vu1.在光屏成的像有什么共同特点？实像均倒立2.哪一点是缩小和放大实像分界线？二倍焦距处（二焦分大小）3.哪一点是实像和虚像的分界线？一倍焦距处（一焦分虚实）4.蜡烛从远处向凸透镜焦点靠近. 像的大小又如何变化？ 为了接到清晰的像， 光屏该如何移动？物距越小，实像越大，像距越大。
物距越大，实像越小，像距越小。
讨论FF2f2f虚像同侧正，实像异侧倒7.在研究凸透镜成像实验时，已知成的是倒
立、缩小实像，若保持凸透镜的位置不变，
在凸透镜的中上部遮上一层黑布，则所成
像又发生了什么变化？仍成倒立缩小的实像，只不过光线暗淡些.6.物体通过凸透镜成实像时，u＞v时，
成倒立缩小的像。 u＜v时，成放大的像。如图甲、乙光屏上都有一个清晰的像，
你能说出像的特点吗？（甲）（乙）凸透镜的成像规律小结： 一焦分虚实
二焦分大小
　 虚像同侧正，实像异侧倒
2.动态： 在成实像情况下，
物进像退，像变大；物退像进，像变小3.实像：由实际光线会聚而成的
（可用光屏接收）
4.虚像：没有实际光线通过像点
（不能用光屏接收，只能通过镜子看到）物距越小，像越大，像距也越大。
物距越大，像越小，像距也越小。如图，凸透镜的焦距为20厘米，当物距为50厘米时，光屏
上能得到一个清晰的 （倒立、正立）、
. （放大、等大、缩小）的 （实、虚） 像。
像距的范围是 。如用一个焦距为35厘米的凸透镜将原凸透镜换下，保持物
距不变，所成的清晰像是 的 像。若要在
光屏上得到清晰的像，光屏是否要移动？ 。倒立缩小实20厘米＜u＜40厘米倒立、放大实由于v＞70cm,所以光屏要向右移动　1、凸透镜不能形成的是 （ ）
A．正立放大的虚像 B．倒立放大的实像
C．倒立等大的实像D．正立放大的实像D 　 2、物体经凸透镜所成的虚像必定是（ ）
A．正立、放大 B．正立、缩小
C．倒立、放大 D．倒立、缩小A 练一练4.一物体从离凸透镜1倍焦距处沿着主光轴移
到离凸透镜4倍焦距处，那么所成的像的大
小将 （ ）
A．逐渐增大 B．逐渐减小
C．先增大后减小 D．先减小后增大
B 3.在进行“研究凸透镜成像”的实验中：当凸透
镜的焦距f为10厘米，蜡烛在凸透镜左侧距透
镜14厘米处时，在右侧的光屏可得到（ ）
A.倒立、等大的实像 B.倒立、缩小的实像
C.倒立、放大的实像 D.正立、放大的虚像C 5.在光具座上做“研究凸透镜成像”的实验。保持
蜡烛和透镜位置不变，点燃蜡烛，并调节光屏
位置，直到光屏上出现清晰的烛焰像(如图)。
已知凸透镜焦距为10厘米，则在光屏上观察到
的像是下列图像中的哪一个 ( )C ??????????????????????????????????????????????????????????????? ?在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm．用米尺在水平桌面上画一直线并标明刻度，将透镜固定在50cm处，实验装置如图1所示． (1)当把点燃的蜡烛放在20cm刻度处时，为了能使像清晰的成在光屏的中央位置，要调整蜡烛、凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在____________． (2)重新调整后，保持蜡烛、凸透镜的位置不变，为了找到清晰的像，应将光屏在光具座上移到____________cm的刻度范围内，才能在光屏上得到一个倒立缩小的实像． (3)当把蜡烛移到35cm刻度处时，移动光屏可得到一个倒立放大的实像．照相机、投影仪、放大镜这三种光学仪器正常使用时，与这种成像规律相同的是____________．小明做完实验后，想进一步研究透镜成像的情况．他又在透明的玻璃板上用黑色笔画了个表盘及指针的位置，然后把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图2所示．移动光屏直到成清晰像为止．此时表盘在光屏上所成的像应是图3中的____________．
6．小明在做凸透镜成象实验时，将点燃的蜡烛放在凸透镜前，
在透镜另一侧的光屏上得到倒立、放大的象，如图所示。保持
凸透镜位置不变，小明把蜡烛与光屏的位置对换，则（ ）A．光屏上有倒立、缩小的象
B．光屏上有倒立、放大的象
C．光屏上找不到象
D．凸透镜焦距未知，无法判断A7.光屏上此时有烛焰清晰的像，则凸透镜的焦距为 厘米。
10★蜡烛放在离凸透镜20 cm的主光轴上，在透镜的另侧光屏上得到放大的像，若把蜡烛向透镜方向移动8 cm，则所成的像一定是（ ）
A. 缩小的 B. 放大的 C. 正立的 D. 倒立的B有A、B、C三块凸透镜，用它们做成像实验时，烛焰与透镜的距离
相同，得到的像分别为：A镜：倒立放大的像；B镜：倒立缩小的像，
C镜：正立放大的像，则这三块凸透镜的焦距关系为（ ） ★8.如图，小柯在做凸透镜成像的实验时光屏上烛焰的像恰好清晰，
推测该凸透镜的焦距范围 。（l）在a、b、c、d、e这五个点中：
①把烛焰放在________点上，可以成正立、放大的虚像
②把烛焰放在________点上，所成的像最小。
③把烛焰放在b点上成 像。
④把烛焰放在c点上成 像。
⑤烛焰在a点所成像的的像距 在b点所成像的像距。ea缩小倒立的实像放大倒立的实像小于凸透镜的应用物体凸透镜光屏胶片镜头景物FF2f2f2、幻灯机、投影仪 利用物距 ，凸透镜能成 这一原理。 凸透镜的应用倒立、放大的实像f＜u＜2f银幕幻灯机3、放大镜 利用物距 ， 凸透镜能成 。
凸透镜的应用小于一倍焦距,即u＜f正立放大的虚像凸透镜的应用1. 图1是利用一个凸透镜观察蚂蚁时的情形，所看到的像是（ ）
?????????????????????????????????????????????????????????????????????
A. 虚像，且蚂蚁离透镜的距离大于透镜的焦距
B. 虚像，且蚂蚁离透镜的距离小于透镜的焦距
C. 实像，且蚂蚁离透镜的距离大于透镜的焦距
D. 实像，且蚂蚁离透镜的距离小于透镜的焦距B2.老奶奶用放大镜看报时，为了看到更大的清晰的像，她常常这样做（ ）
A. 报与放大镜不动，眼睛离报远一些
B. 报与眼睛不动，放大镜离报远一些
C. 报与放大镜不动，眼睛离报近一些
D. 报与眼睛不动，放大镜离报近一些B 3.照毕业照时，发现有些同学没有进入镜头，为了使全班同学都进入镜头，应采取（ ）
A．人不动，相机离人远一些，镜头往里缩一些
B．人不动，相机离人近一些，镜头往里缩一些
C．人不动，相机离人近一些，镜头向前伸一些
D．相机和镜头都不动，人站近一些A 4.在放映幻灯时，要在屏幕上得到字母F，则插入的幻灯片应是 （ ）
DABCD图1-6-13例6. 甲、乙、丙、丁是四架不同型号的（焦距不同）“135”相机，
如图1所示，小红站在同一地点，分别用它们对着同一景物——亭
子各拍一张照片，如图2的A、B、C、D。我们可以判定：照片___
__________是用甲拍摄的，照片__________是用乙拍摄的，照片
__________是用丙拍摄的，照片_____________是用丁拍摄的。
6.用投影仪投影胶片时，想使屏幕上的字大一些，可采用的方法是（ ）
A. 使投影仪远离屏幕，同时将镜头移近胶片一些
B. 使投影仪靠近屏幕一些，同时将镜头远离胶片
C. 只需将投影仪远离屏幕
D. 只需将投影仪移近屏幕7.小丽和小刚用焦距相等的相同的相机对远处的景物进行拍照，洗出的底片
分别为图2甲和乙所示，则（ ）
????????????????????????????????????????????????????????????????????????????????????????????????????????????????
A. 小丽离被拍景物距离远
B. 小刚和小丽离被拍景物距离一样远
C. 小刚要使底片上的像与小丽的一样大，小刚移动位置后，镜头要往前伸
D. 小刚要使底片上的像与小丽的一样大，小刚移动位置后，镜头要往后缩AD. 小明的爷爷和爸爸都是老花眼，爷爷的老花眼更重一些，小明的妈妈则是近视眼。他们的三副眼镜都放在报纸上，如图，现在爸爸要看书，让小明把眼镜递给他，小明应该拿图______中的那一副。
?
课堂小结：凸透镜：1、中间厚两边薄
2、对光有会聚作用
3、几条特殊光线凹透镜：1、中间薄两边厚
2、对光有发散作用
3、几条特殊光线凸透镜与凹透镜的几条特殊光线凸透镜FFF凹透镜ABA′B′
