电功率测量与计算专题

课件16张PPT。电功率测量与计算 专题

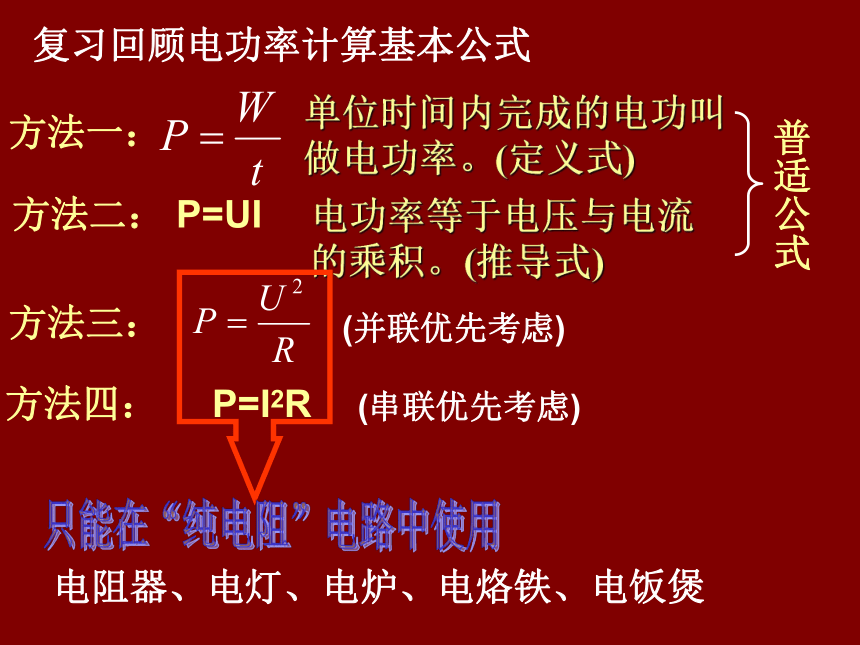

方法一：

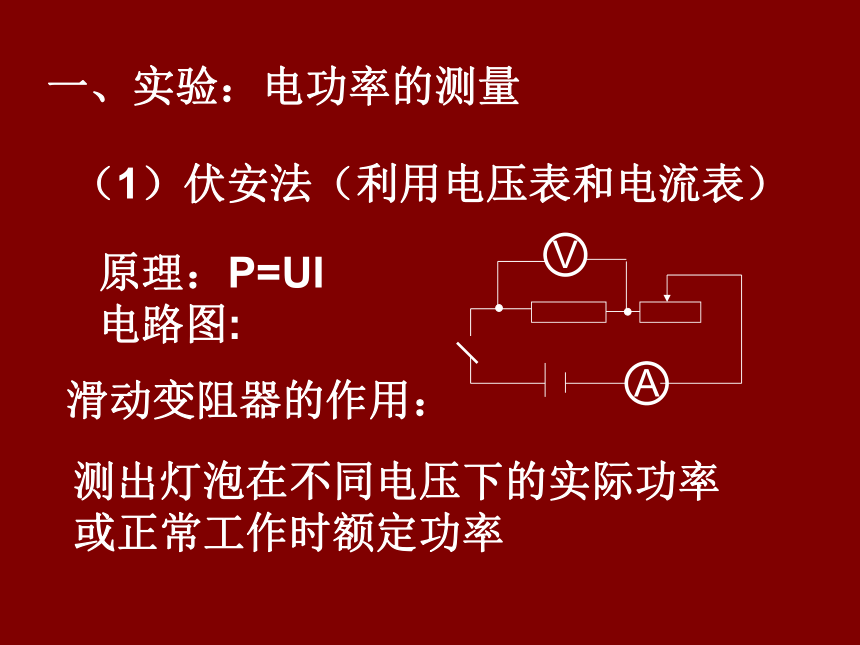

方法二： P=UI方法四： P=I2R方法三：电功率等于电压与电流的乘积。(推导式)单位时间内完成的电功叫做电功率。(定义式)只能在“纯电阻”电路中使用普适公式复习回顾电功率计算基本公式电阻器、电灯、电炉、电烙铁、电饭煲(并联优先考虑)(串联优先考虑)如何测量和计算电功率?一、实验：电功率的测量（1）伏安法（利用电压表和电流表）
滑动变阻器的作用：测出灯泡在不同电压下的实际功率
或正常工作时额定功率原理：P=UI
电路图:

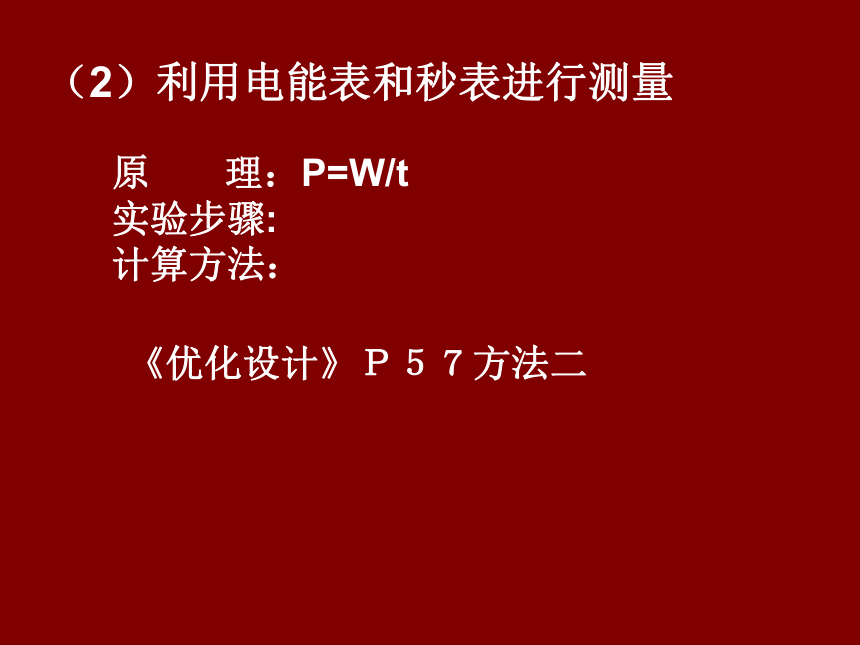

（2）利用电能表和秒表进行测量原 理：P=W/t
实验步骤:

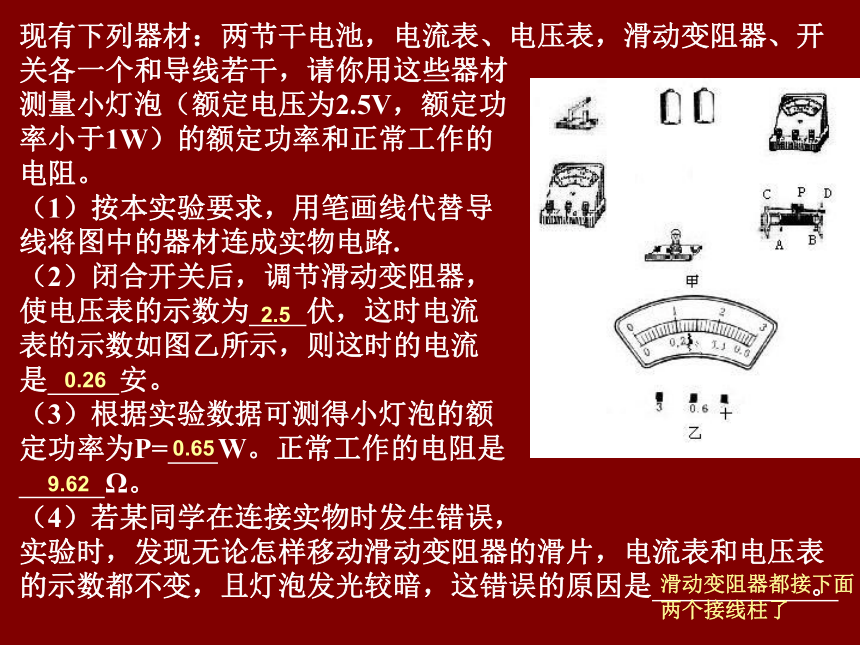

计算方法：《优化设计》Ｐ５７方法二现有下列器材：两节干电池，电流表、电压表，滑动变阻器、开
关各一个和导线若干，请你用这些器材
测量小灯泡（额定电压为2.5V，额定功
率小于1W）的额定功率和正常工作的
电阻。
（1）按本实验要求，用笔画线代替导
线将图中的器材连成实物电路.
（2）闭合开关后，调节滑动变阻器，
使电压表的示数为 伏，这时电流
表的示数如图乙所示，则这时的电流
是 安。
（3）根据实验数据可测得小灯泡的额
定功率为P= W。正常工作的电阻是
Ω。
（4）若某同学在连接实物时发生错误，
实验时，发现无论怎样移动滑动变阻器的滑片，电流表和电压表
的示数都不变，且灯泡发光较暗，这错误的原因是 。2.50.260.659.62滑动变阻器都接下面

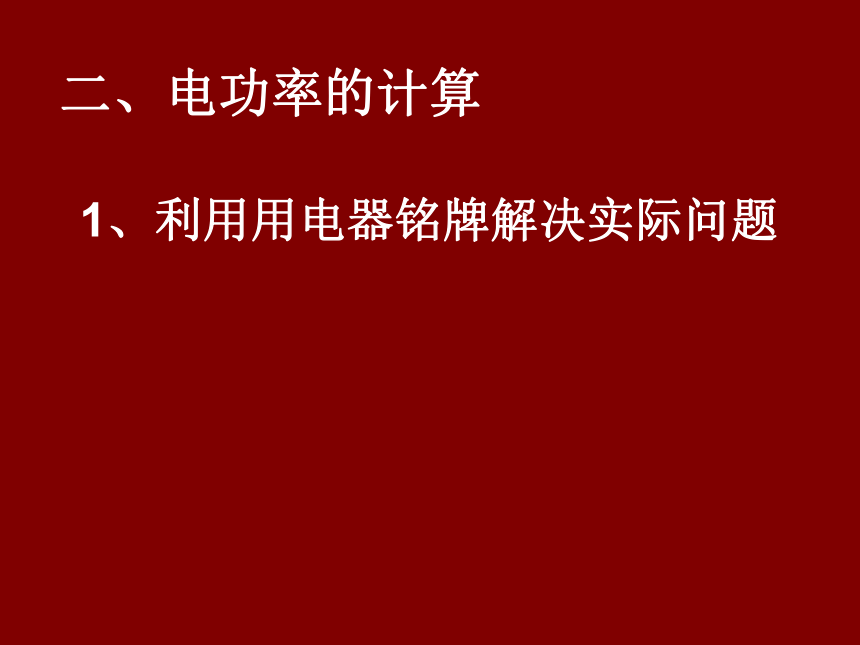

两个接线柱了二、电功率的计算1、利用用电器铭牌解决实际问题“100W”是该灯泡的额定功率，即该灯泡正常发光时的电功率是100W.（1）用电器铭牌的含义理解:例:灯泡上标有“PZ220V 100W”，它的含意是：“220V”是该灯泡的额定电压，即该灯泡在220伏的电压下能正常发光；如：灯泡上标有“PZ220—25”它的含意是：（2）可知灯泡的额定电流，利用的公式是：（1）可知灯泡的电阻，利用的公式是：（2）铭牌的利用: 额定电压相同的灯泡，额定功率大的灯丝
电阻小，外形特点是粗而短2. 有A灯“PZ220-100” 和B灯“PZ110-50”
（1）当两灯串联在电路时，哪灯较亮
（2）当两灯并联在电路时，哪灯较亮1、有两个电灯，“220V 100W”，“110V 80W”
（1）当两灯在各自的额定电压下工作，比较
它们的亮度。
（2）当两灯都正常工作时，比较它们的亮度。1、串联电路中，电流相等，电阻大的灯分压多，
实际功率大灯更亮。2、并联电路中，电压相等，电阻大的灯分流小，
实际功率小灯反而暗。 习题：（3）利用铭牌求实际功率P实=(U实/U额)2P额 （电阻一定）
习题：
1、将标有“PZ220V 100W”灯泡接在110V电源两端，灯泡的实际功率是多大？25W2、一只“3V 1.5W”的小灯泡L串联一个0.6欧的
电阻R后,小灯泡正常发光(灯丝电阻不随温度变化)
求:(1)小灯泡的电阻;
(2)电阻R两端的电压;
(3)若把小灯泡直接接在电源上，小灯泡不会被烧
坏，此时小灯泡的实际功率是多大?(6Ω)(3.3V)(1.815W)3、比例规律巧用（1）串联电路中，实际功率之比与电阻成正比（2）并联电路中，实际功率之比与电阻成反比
已知R1=6Ω,R2=3Ω，把它们串联在电路中，它们
的电流之比I1：I2= ，两端的电压之比
U1：U2= ，在相等的时间内电流做功
之比W1：W2= ,它们消耗的电功率之比
P1：P2= ；
若将它们并联在电路中，则通过的电流之比为
I1：I2= ， U1：U2= ，
在相等的时内电流做功之比W1：W2= ，
P1：P2= ；1:12:12:12:11:21:11:21:24、记住常见物体的电功率，估计用电器正常工作时的电流小型：几十瓦(电灯、光管、电视)中型：几百瓦(电冰箱、洗衣机)
大型：1千瓦左右(空调、电热器、电饭锅)１、下列用电器中，正常工作时电流接近0.2A
的是（ 　　）
A、空调　　　B、白炽灯　　
　C、电冰箱　　D、微波炉Ｂ2、一个白炽灯泡铭牌上标有“220V 100W”
字样，则这个灯泡的灯丝电阻为 Ω。
如果灯丝断了之后，重新将灯丝搭上，设灯
丝电阻变为440Ω，通电后，则灯丝中实际
电流为　　　A，实际功率为　　　W；通
电1min后，灯丝实际消耗的电能为　 　J。
（假设灯丝电阻不随温度改变）4840.51106600
