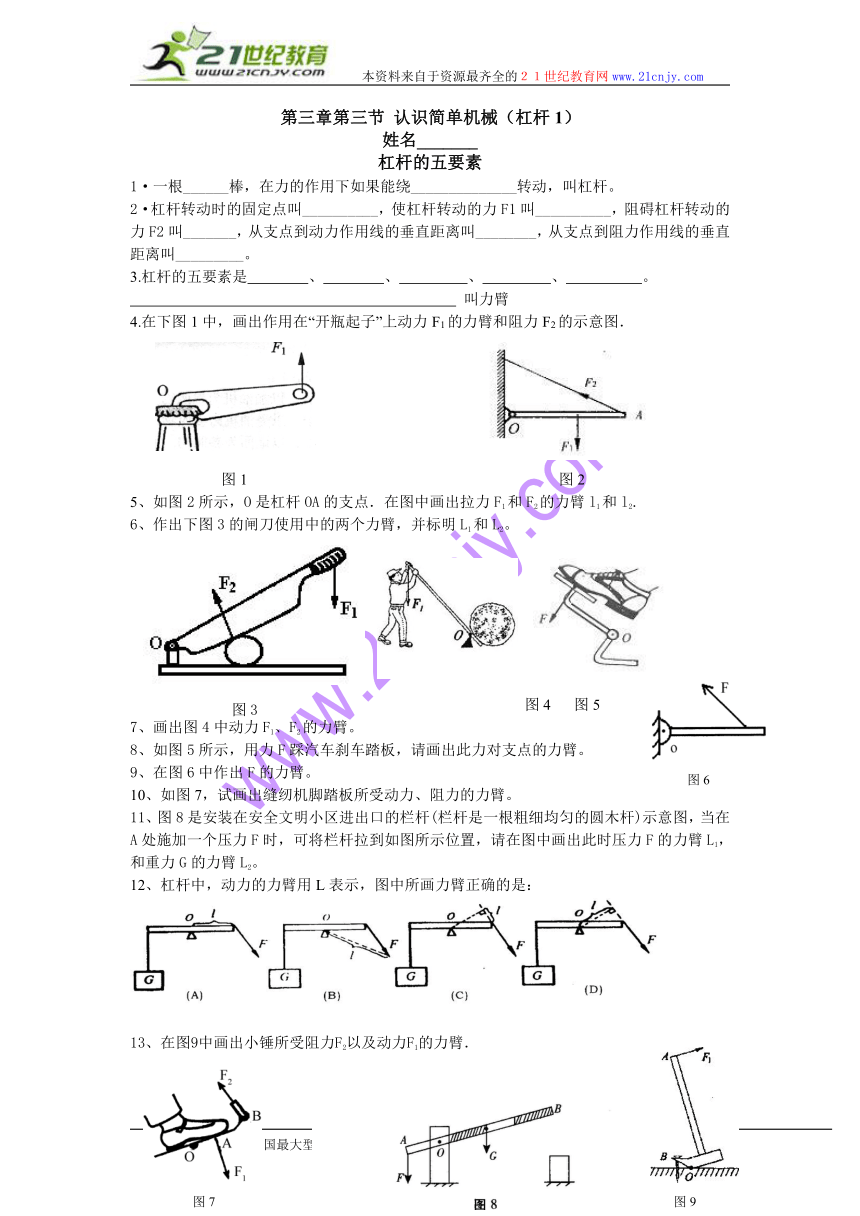

第三章第三节 认识简单机械（杠杆1）
姓名_______
杠杆的五要素
1·一根______棒，在力的作用下如果能绕______________转动，叫杠杆。
2·杠杆转动时的固定点叫__________，使杠杆转动的力F1叫__________，阻碍杠杆转动的力F2叫_______，从支点到动力作用线的垂直距离叫________，从支点到阻力作用线的垂直距离叫_________。
3.杠杆的五要素是 、 、 、 、 。
叫力臂
4.在下图1中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．
图1 图2
5、如图2所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂l1和l2.
6、作出下图3的闸刀使用中的两个力臂，并标明L1和L2。
图4 图5
7、画出图4中动力F1、F2的力臂。
8、如图5所示，用力F踩汽车刹车踏板，请画出此力对支点的力臂。
9、在图6中作出F的力臂。
10、如图7，试画出缝纫机脚踏板所受动力、阻力的力臂。
11、图8是安装在安全文明小区进出口的栏杆(栏杆是一根粗细均匀的圆木杆)示意图，当在 A处施加一个压力F时，可将栏杆拉到如图所示位置，请在图中画出此时压力F的力臂L1，和重力G的力臂L2。
12、杠杆中，动力的力臂用L表示，图中所画力臂正确的是：
13、在图9中画出小锤所受阻力F2以及动力F1的力臂．

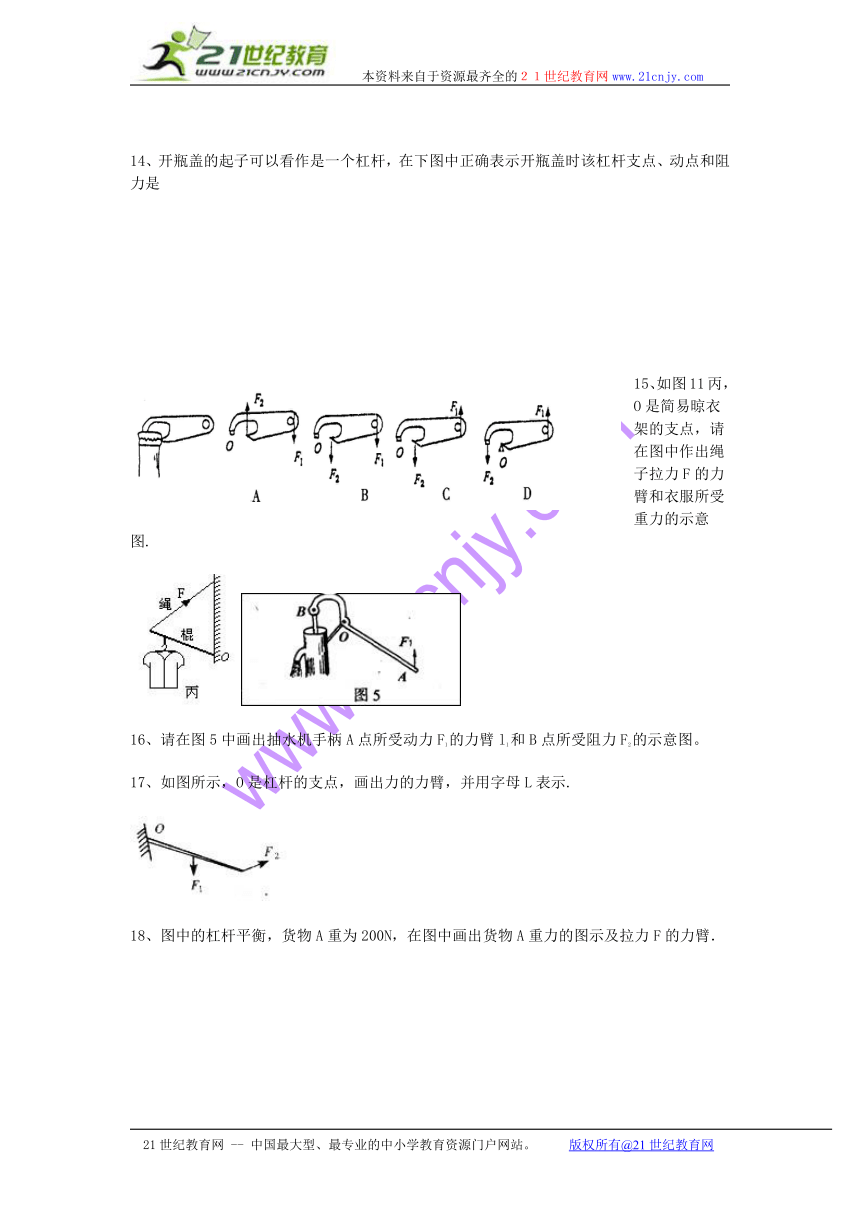

14、开瓶盖的起子可以看作是一个杠杆，在下图中正确表示开瓶盖时该杠杆支点、动点和阻力是
15、如图11丙，O是简易晾衣架的支点，请在图中作出绳子拉力F的力臂和衣服所受重力的示意图.
16、请在图5中画出抽水机手柄A点所受动力F1的力臂l1和B点所受阻力F2的示意图。
17、如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示.
18、图中的杠杆平衡，货物A重为200N，在图中画出货物A重力的图示及拉力F的力臂．
19、杠杆处于平衡状态，Ｆ的力臂是： （ ）
Ａ．ＯＦ;　Ｂ．ＯＤ;　?Ｃ．ＯＣ;　Ｄ．ＯＡ.
20、杠杆中，动力的力臂用L表示，图中所画力臂正确的是：（ ）
杠杆平衡
1、杠杆的平衡是指杠杆_______________或_______________________。
2、杠杆的平衡条件是___________________________。
3、在“研究杠杆平衡条件”实验中
（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母向　　　　　_____调（填“左”或“右”）
啊 A
（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向　　　　（填“左”或“右”）移动　　　　格。
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将　　　　　。（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）
　　（4）如图丙所示的案秤是个不等臂杠杆，请你根据杠杆的平衡条件，说明用几个不重的砝码就能平衡盘中重得多的货物的道理　　　　　　　　　　　　　。
4、甲乙两个实验小组在探究“杠杆的平衡条件”时，分别得到下面两组数据和结论。
他们在交流时，甲组发现了自己实验结论的错误和产生错误的原因。你认为甲组产生错误的原因有那些？
甲 组 乙 组
次数 动力 动力臂 阻力 阻力臂 动力 动力臂 阻力 阻力臂
1 4 5 5 4 7 4 2 14
2 3 4 4 3 6 4 8 3
3 4 5 2 10
结论 动力+ 动力臂=阻力+阻力臂 动力动力臂=阻力阻力臂
甲组产生错误的原因： 。
5、 用撬棒撬起重500牛的物体，已知动力臂是1米，阻力臂是25厘米，撬起这物体至少用多少牛的力？
6、 如图所示，一根长1.2米的杠杆,左右两端所挂物体重之比GA：GB=5：3,则力臂OA多少米 OB多少米
7、 一根长1米的杠杆,左、右两端分别挂有75牛和25牛的重物，要使杠杆平衡，则支点离左端多少米？
8、 有一根2米长的杠杆，左端挂80牛的重物，右端挂120牛的重物。要使杠杆平衡，支点应距右端多少米？若两端各减去40牛的重物，那么支点应怎样移动才能保持杠杆平衡？
9、 有一根轻杆，长为1米，左端挂一个2分米3的实心铁块，右端挂一个2分米3的实心铝块，欲使杠杆平衡，支点O应放在何处？
图3
图6
图9
图7
秤盘
调零
螺丝
支点
游码
槽码
秤杆
砝码盘
甲 乙 丙
