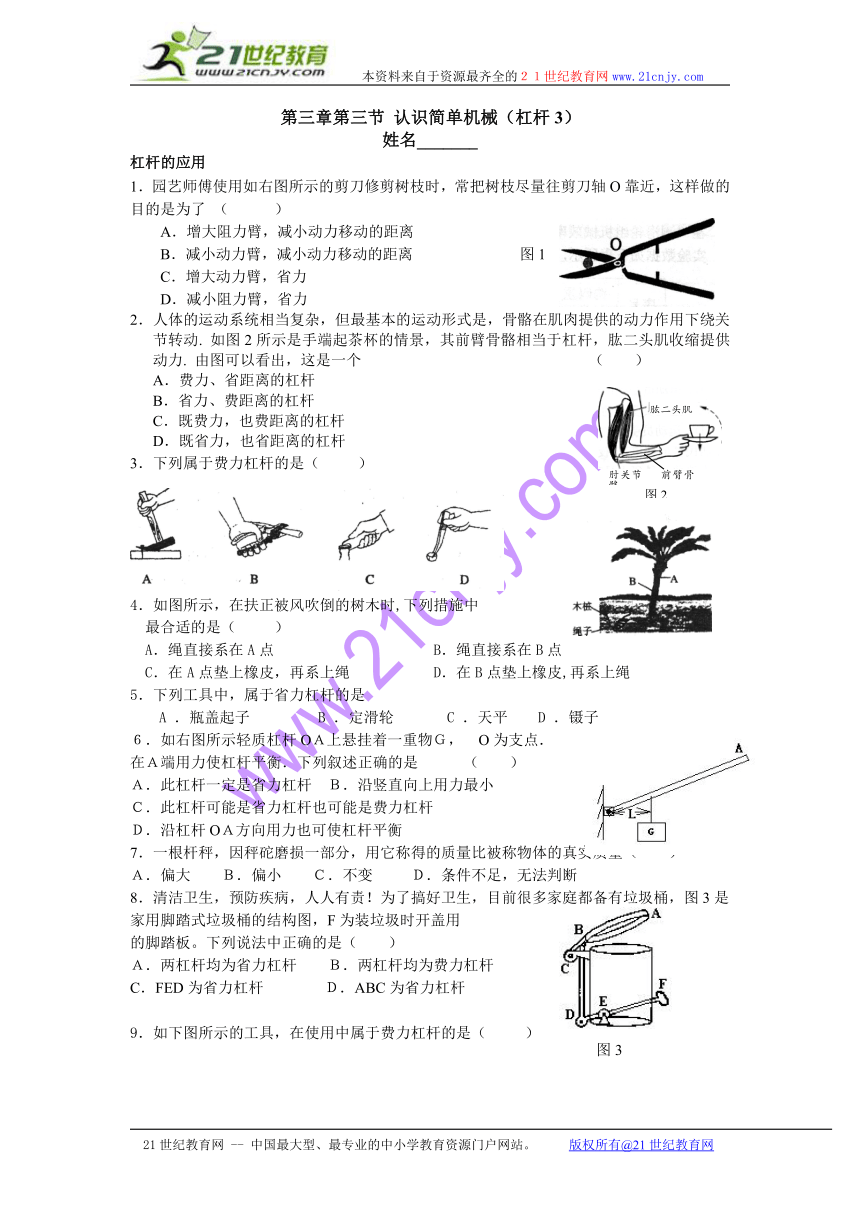

第三章第三节 认识简单机械(杠杆3)
姓名_______
杠杆的应用
1.园艺师傅使用如右图所示的剪刀修剪树枝时,常把树枝尽量往剪刀轴O靠近,这样做的目的是为了 ( )
A.增大阻力臂,减小动力移动的距离
B.减小动力臂,减小动力移动的距离 图1
C.增大动力臂,省力
D.减小阻力臂,省力
2.人体的运动系统相当复杂,但最基本的运动形式是,骨骼在肌肉提供的动力作用下绕关节转动. 如图2所示是手端起茶杯的情景,其前臂骨骼相当于杠杆,肱二头肌收缩提供动力. 由图可以看出,这是一个 ( )
A.费力、省距离的杠杆
B.省力、费距离的杠杆
C.既费力,也费距离的杠杆
D.既省力,也省距离的杠杆
3.下列属于费力杠杆的是( )
4.如图所示,在扶正被风吹倒的树木时,下列措施中
最合适的是( )
A.绳直接系在A点 B.绳直接系在B点
C.在A点垫上橡皮,再系上绳 D.在B点垫上橡皮,再系上绳
5.下列工具中,属于省力杠杆的是
A .瓶盖起子 B .定滑轮 C .天平 D .镊子
6.如右图所示轻质杠杆OA上悬挂着一重物G, O为支点.
在A端用力使杠杆平衡.下列叙述正确的是 ( )
A.此杠杆一定是省力杠杆 B.沿竖直向上用力最小
C.此杠杆可能是省力杠杆也可能是费力杠杆
D.沿杠杆OA方向用力也可使杠杆平衡
7.一根杆秤,因秤砣磨损一部分,用它称得的质量比被称物体的真实质量( )
A.偏大 B.偏小 C.不变 D.条件不足,无法判断
8.清洁卫生,预防疾病,人人有责!为了搞好卫生,目前很多家庭都备有垃圾桶,图3是家用脚踏式垃圾桶的结构图,F为装垃圾时开盖用
的脚踏板。下列说法中正确的是( )
A.两杠杆均为省力杠杆 B.两杠杆均为费力杠杆
C.FED为省力杠杆 D.ABC为省力杠杆

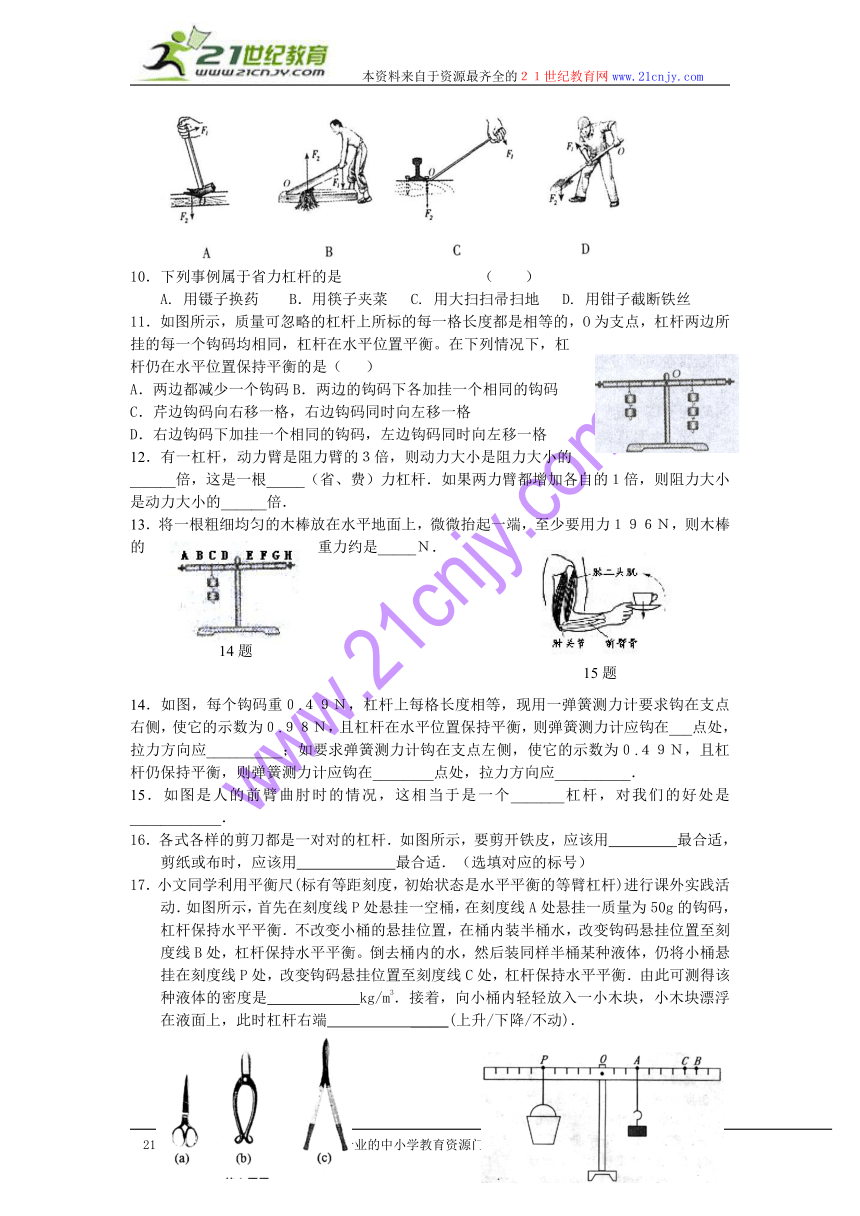

9.如下图所示的工具,在使用中属于费力杠杆的是( )
10.下列事例属于省力杠杆的是 ( )
A. 用镊子换药 B.用筷子夹菜 C. 用大扫扫帚扫地 D. 用钳子截断铁丝
11.如图所示,质量可忽略的杠杆上所标的每一格长度都是相等的,O为支点,杠杆两边所挂的每一个钩码均相同,杠杆在水平位置平衡。在下列情况下,杠杆仍在水平位置保持平衡的是( )
A.两边都减少一个钩码B.两边的钩码下各加挂一个相同的钩码
C.芹边钩码向右移一格,右边钩码同时向左移一格
D.右边钩码下加挂一个相同的钩码,左边钩码同时向左移一格
12.有一杠杆,动力臂是阻力臂的3倍,则动力大小是阻力大小的______倍,这是一根_____(省、费)力杠杆.如果两力臂都增加各自的1倍,则阻力大小是动力大小的______倍.
13.将一根粗细均匀的木棒放在水平地面上,微微抬起一端,至少要用力196N,则木棒的重力约是_____N.
14.如图,每个钩码重0.49N,杠杆上每格长度相等,现用一弹簧测力计要求钩在支点右侧,使它的示数为0.98N,且杠杆在水平位置保持平衡,则弹簧测力计应钩在___点处,拉力方向应__________;如要求弹簧测力计钩在支点左侧,使它的示数为0.49N,且杠杆仍保持平衡,则弹簧测力计应钩在________点处,拉力方向应__________.
15.如图是人的前臂曲肘时的情况,这相当于是一个_______杠杆,对我们的好处是____________.
16.各式各样的剪刀都是一对对的杠杆.如图所示,要剪开铁皮,应该用 最合适,剪纸或布时,应该用 最合适.(选填对应的标号)
17.小文同学利用平衡尺(标有等距刻度,初始状态是水平平衡的等臂杠杆)进行课外实践活动.如图所示,首先在刻度线P处悬挂一空桶,在刻度线A处悬挂一质量为50g的钩码,杠杆保持水平平衡.不改变小桶的悬挂位置,在桶内装半桶水,改变钩码悬挂位置至刻度线B处,杠杆保持水平平衡。倒去桶内的水,然后装同样半桶某种液体,仍将小桶悬挂在刻度线P处,改变钩码悬挂位置至刻度线C处,杠杆保持水平平衡.由此可测得该种液体的密度是 kg/m3.接着,向小桶内轻轻放入一小木块,小木块漂浮在液面上,此时杠杆右端 _____(上升/下降/不动).
16题 17题
18.按要求作图.
(1)在图1中,画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图.
(2)如图2是列车上售食品的手推车,当前轮遇到障碍物时,售货员向下按扶把,使手推车前轮向上翘起,请画出售货员所用的最小动力及其力臂.
(3)如图3,杠杆AB处于平衡状态,请作出力臂l对应的力的示意图.
(4)如图4,在杠杆AB上挂了一个重为G 的物体。为使杠杆在图中的位置静止.请在杠杆上画出最小的动力F 和它的方向。
(5)如图5所示,使用羊角锤拔钉子,动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. (注意:请在图上保留为确保作图准确所画的辅助线)
(6)如图6所示,曲杆AOBC自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm,要使曲杆在图示位置平衡,请作出最小的力F的示意图及其力臂L。
图6
19.一同学在家里帮爸爸安装一只临时电灯照明,当绳子AB使杠杆处于图所示位置时,AB=4m, OB=3m,若绳子AB拉力是30N,则灯的重力是多少?
20.某同学从集贸市场买了一条5kg的鱼,为了粗略地验证买的鱼重,他手中只有一只最大量程为20N的弹簧测力计和一根均匀的直尺,在保证鱼完整的情况下,请你帮他设计一种验证的方法.
21、如图,室内垃圾桶平时桶盖关闭不使垃圾散发异味,使用时用脚踩踏板,桶盖开启。根据室内垃圾桶的结构示意图可确定:( )
A.桶中只有一个杠杆在起作用,且为省力杠杆
B.桶中只有一个杠杆在起作用,且为费力杠杆
C.桶中有两个杠杆在起作用,用都是省力杠杆
D.桶中有两个杠杆在起作用,一个是省力杠杆,一个是费力杠杆
22、如图画的是一个指甲刀。
(1).这个指甲刀是由哪几个杠杆组成的?
(2).李扬将指甲刀按图(a)和图(b)两种方法组装,请按各杠杆的工作状态分析说明哪种组装方法是正确的。
23、列车上有出售食品的手推车(如图所示)。若货物在车内摆放均匀,当前轮遇到障碍物A时,售货员向下按扶把,这时手推车可以视为杠杆,支点是______(写出字母);当后轮遇到障碍物A时,售货员向上提扶把,这时支点是______,手推车可以视为______力杠杆。
24、下列工具中:(1)镊子;(2)羊角锤;(3)铡刀;(4)钳子;(5)理发剪刀;(6)裁衣剪刀;(7)天平;(8)大扫帚;(9)筷子;(10)剪铁皮的剪刀;(11)道钉撬;(12)火钳;(13)起重机的起重臂;(14)撬棒;(15)汽车的脚踏板.其中属于省力杠杆的是______________,属于等臂杠杆的是___________,属于费力杠杆的是_____________.(填序号)
肱二头肌
图2
肘关节 前臂骨骼
图3
15题
14题
图2
图1
图4
A
l
O
B
图3
图5
O
A
