人教版初中物理九年级第十六章第一节16.1电压（共15页ppt）

课件15张PPT。第十六章 电压 电阻第一节 电 压 　　两次实验小灯泡的亮度相同吗？

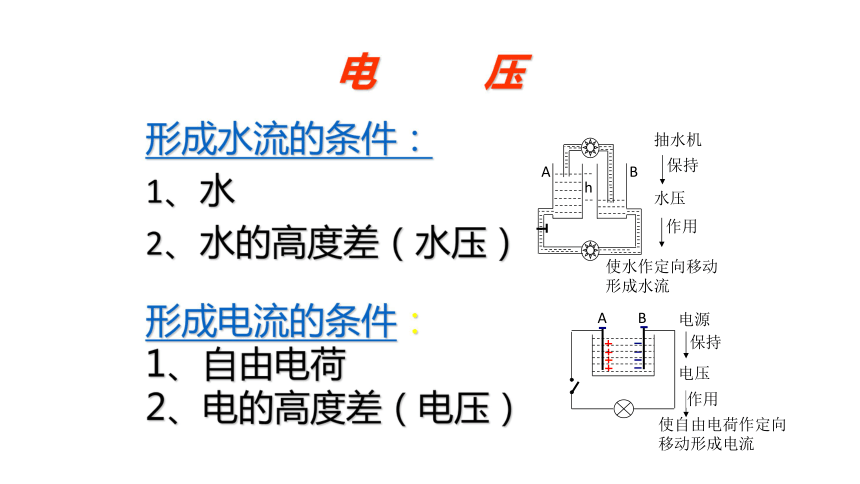

　　你认为是什么原因引起的？电 压形成水流的条件：
1、水
2、水的高度差（水压）形成电流的条件：
1、自由电荷

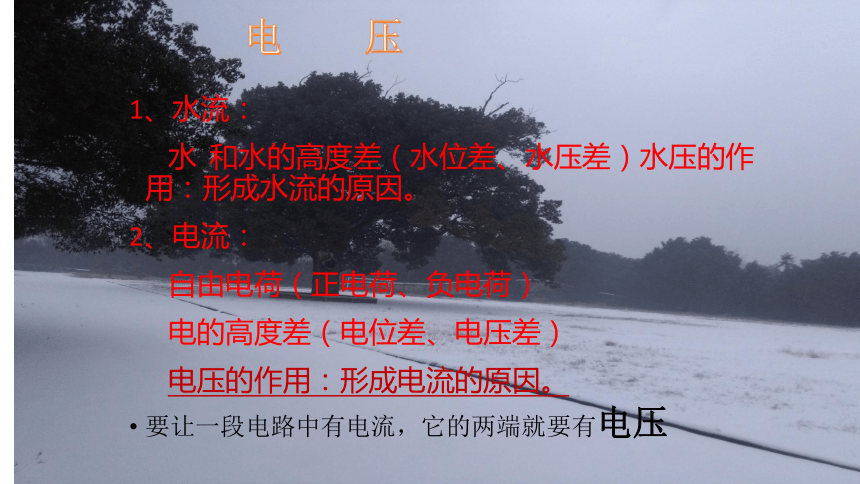

2、电的高度差（电压）1、水流：
水 和水的高度差（水位差、水压差）水压的作用：形成水流的原因。
2、电流：
自由电荷（正电荷、负电荷）
电的高度差（电位差、电压差）
电压的作用：形成电流的原因。

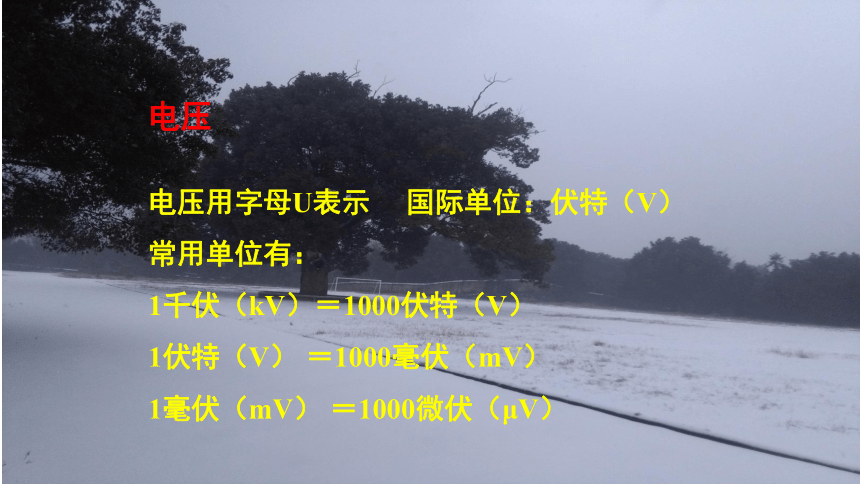

要让一段电路中有电流，它的两端就要有电压电 压电压用字母U表示 国际单位：伏特（V）
常用单位有：
1千伏（kV）＝1000伏特（V）
1伏特（V） ＝1000毫伏（mV）

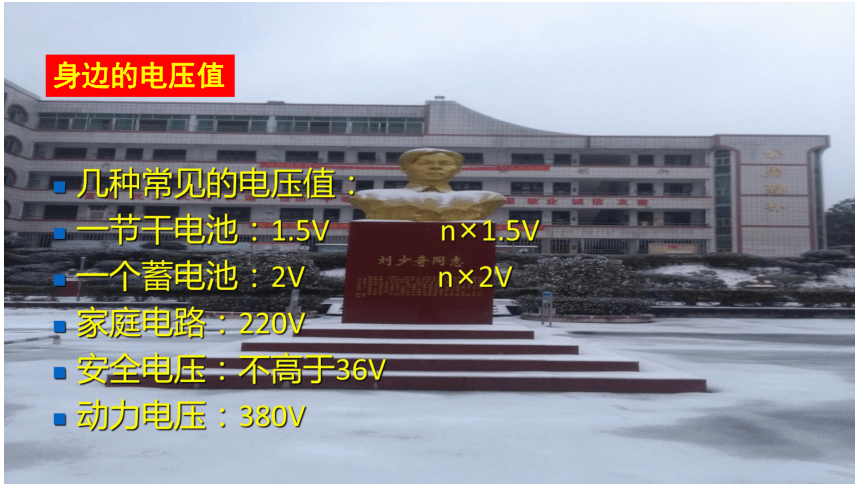

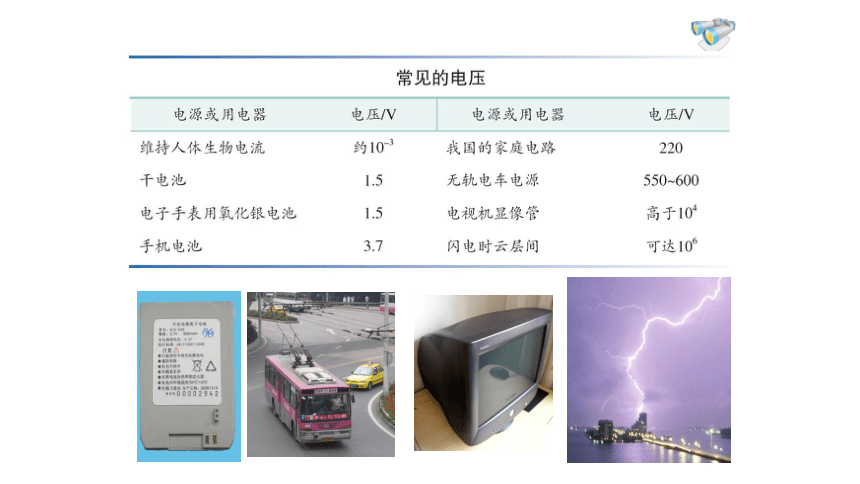

1毫伏（mV） ＝1000微伏（μV）电压几种常见的电压值：
一节干电池：1.5V n×1.5V
一个蓄电池：2V n×2V
家庭电路：220V
安全电压：不高于36V
动力电压：380V
身边的电压值观察电压表电压表：
外观
接线柱
量程
分度值电压表正确使用电压表的四点注意事项并联正接线柱负接线柱两个量程能正确使用电流表、电压表四点对应起来。
想一想　　1．两个表的读数各是多少？量程0~3 V 1.6 V量程0~15 V 8 V　　2．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。　　3．画出对应的电路图。　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。课堂小结　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
