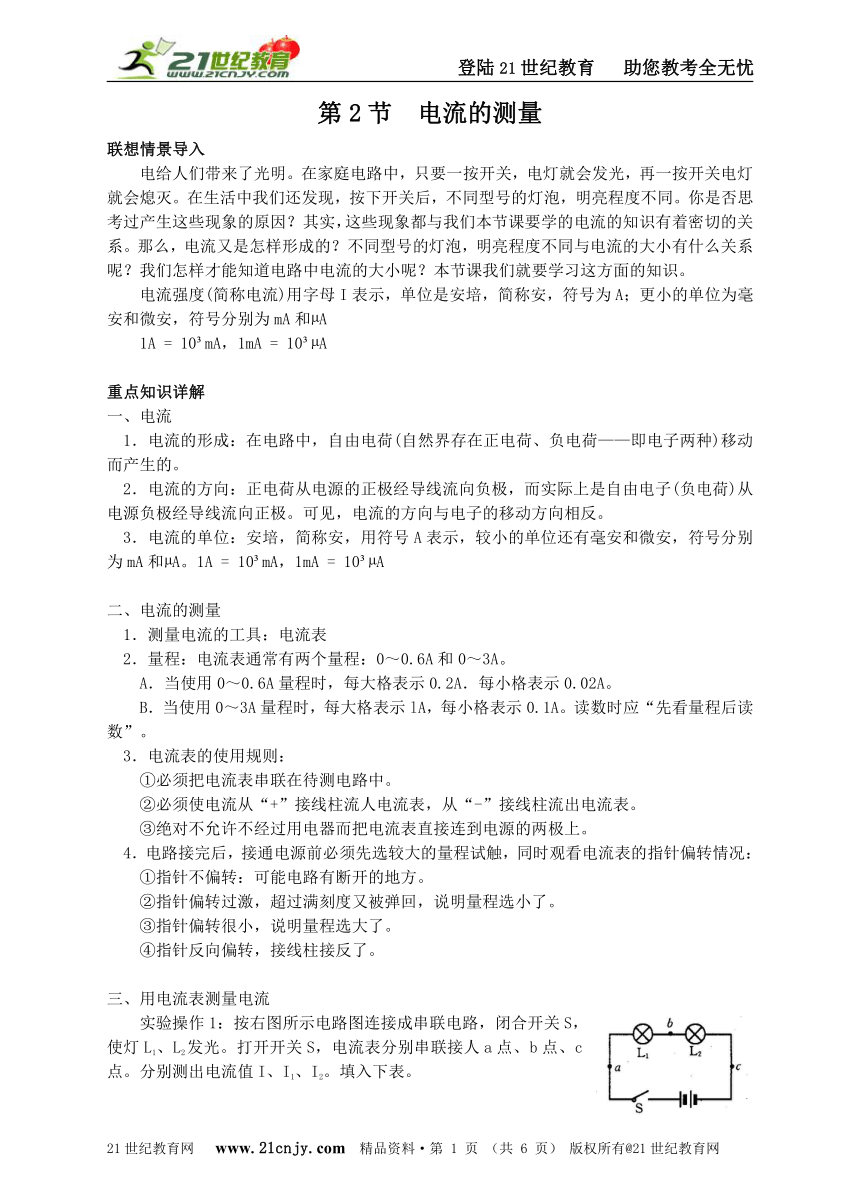

第2节 电流的测量

登陆21世纪教育 助您教考全无忧
第2节 电流的测量
联想情景导入
电给人们带来了光明。在家庭电路中，只要一按开关，电灯就会发光，再一按开关电灯就会熄灭。在生活中我们还发现，按下开关后，不同型号的灯泡，明亮程度不同。你是否思考过产生这些现象的原因？其实，这些现象都与我们本节课要学的电流的知识有着密切的关系。那么，电流又是怎样形成的？不同型号的灯泡，明亮程度不同与电流的大小有什么关系呢？我们怎样才能知道电路中电流的大小呢？本节课我们就要学习这方面的知识。
电流强度(简称电流)用字母I表示，单位是安培，简称安，符号为A；更小的单位为毫安和微安，符号分别为mA和 A
1A = 10 mA，1mA = 10 A
重点知识详解
一、电流
1．电流的形成：在电路中，自由电荷(自然界存在正电荷、负电荷——即电子两种)移动而产生的。
2．电流的方向：正电荷从电源的正极经导线流向负极，而实际上是自由电子(负电荷)从电源负极经导线流向正极。可见，电流的方向与电子的移动方向相反。
3．电流的单位：安培，简称安，用符号A表示，较小的单位还有毫安和微安，符号分别为mA和 A。1A = 10 mA，1mA = 10 A
二、电流的测量
1．测量电流的工具：电流表
2．量程：电流表通常有两个量程：0～0.6A和0～3A。
A．当使用0～0.6A量程时，每大格表示0.2A．每小格表示0.02A。
B．当使用0～3A量程时，每大格表示lA，每小格表示0.1A。读数时应“先看量程后读数”。
3．电流表的使用规则：
①必须把电流表串联在待测电路中。
②必须使电流从“+”接线柱流人电流表，从“-”接线柱流出电流表。
③绝对不允许不经过用电器而把电流表直接连到电源的两极上。
4．电路接完后，接通电源前必须先选较大的量程试触，同时观看电流表的指针偏转情况：
①指针不偏转：可能电路有断开的地方。
②指针偏转过激，超过满刻度又被弹回，说明量程选小了。
③指针偏转很小，说明量程选大了。
④指针反向偏转，接线柱接反了。
三、用电流表测量电流
实验操作1：按右图所示电路图连接成串联电路，闭合开关S，使灯L1、L2发光。打开开关S，电流表分别串联接人a点、b点、c点。分别测出电流值I、I 1、I2。填入下表。

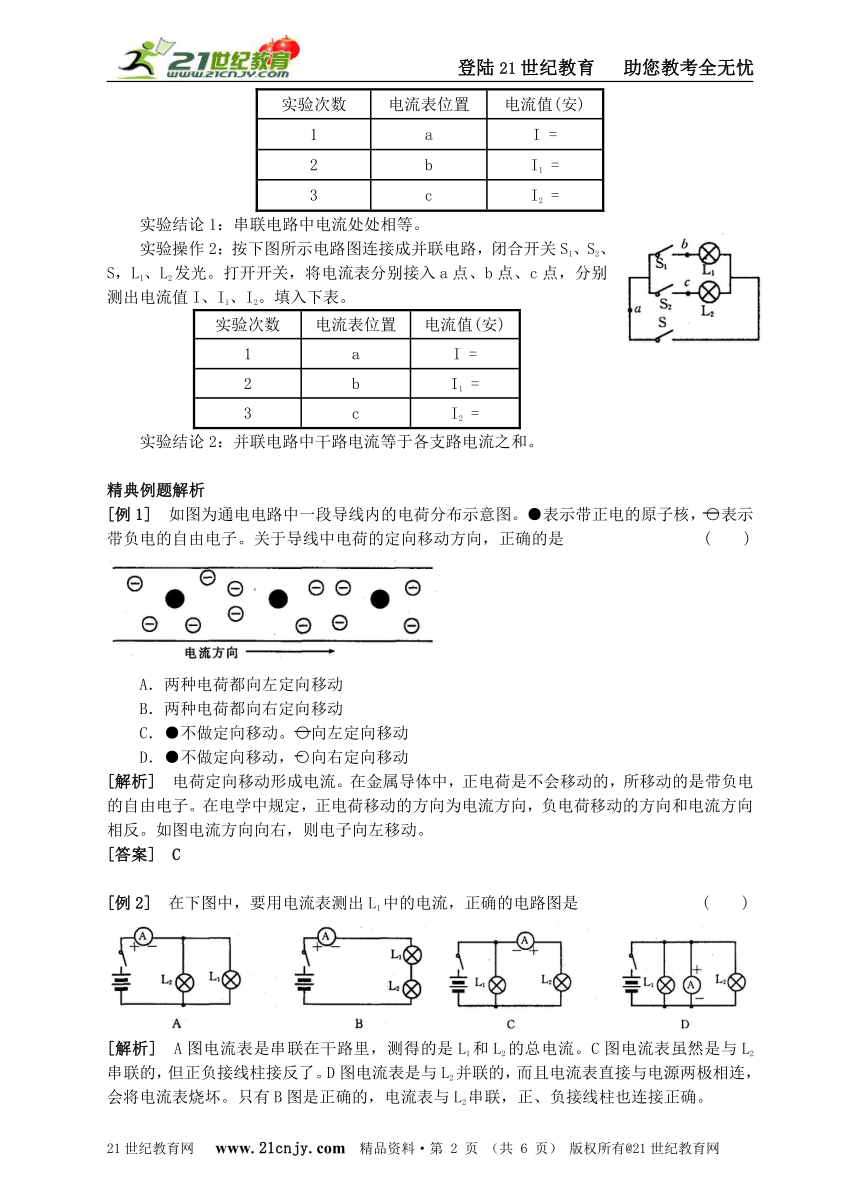

实验次数 电流表位置 电流值(安)
1 a I =
2 b I1 =
3 c I2 =
实验结论1：串联电路中电流处处相等。
实验操作2：按下图所示电路图连接成并联电路，闭合开关S1、S2、S，L1、L2发光。打开开关，将电流表分别接入a点、b点、c点，分别测出电流值I、I 1、I2。填入下表。
实验次数 电流表位置 电流值(安)
1 a I =
2 b I1 =
3 c I2 =
实验结论2：并联电路中干路电流等于各支路电流之和。
精典例题解析
[例1] 如图为通电电路中一段导线内的电荷分布示意图。●表示带正电的原子核，○表示带负电的自由电子。关于导线中电荷的定向移动方向，正确的是 ( )
A．两种电荷都向左定向移动
B．两种电荷都向右定向移动
C．●不做定向移动。○向左定向移动
D．●不做定向移动，○向右定向移动
[解析] 电荷定向移动形成电流。在金属导体中，正电荷是不会移动的，所移动的是带负电的自由电子。在电学中规定，正电荷移动的方向为电流方向，负电荷移动的方向和电流方向相反。如图电流方向向右，则电子向左移动。
[答案] C
[例2] 在下图中，要用电流表测出L1中的电流，正确的电路图是 ( )
[解析] A图电流表是串联在干路里，测得的是L1和L2的总电流。C图电流表虽然是与L2串联的，但正负接线柱接反了。D图电流表是与L2并联的，而且电流表直接与电源两极相连，会将电流表烧坏。只有B图是正确的，电流表与L2串联，正、负接线柱也连接正确。
[答案] B

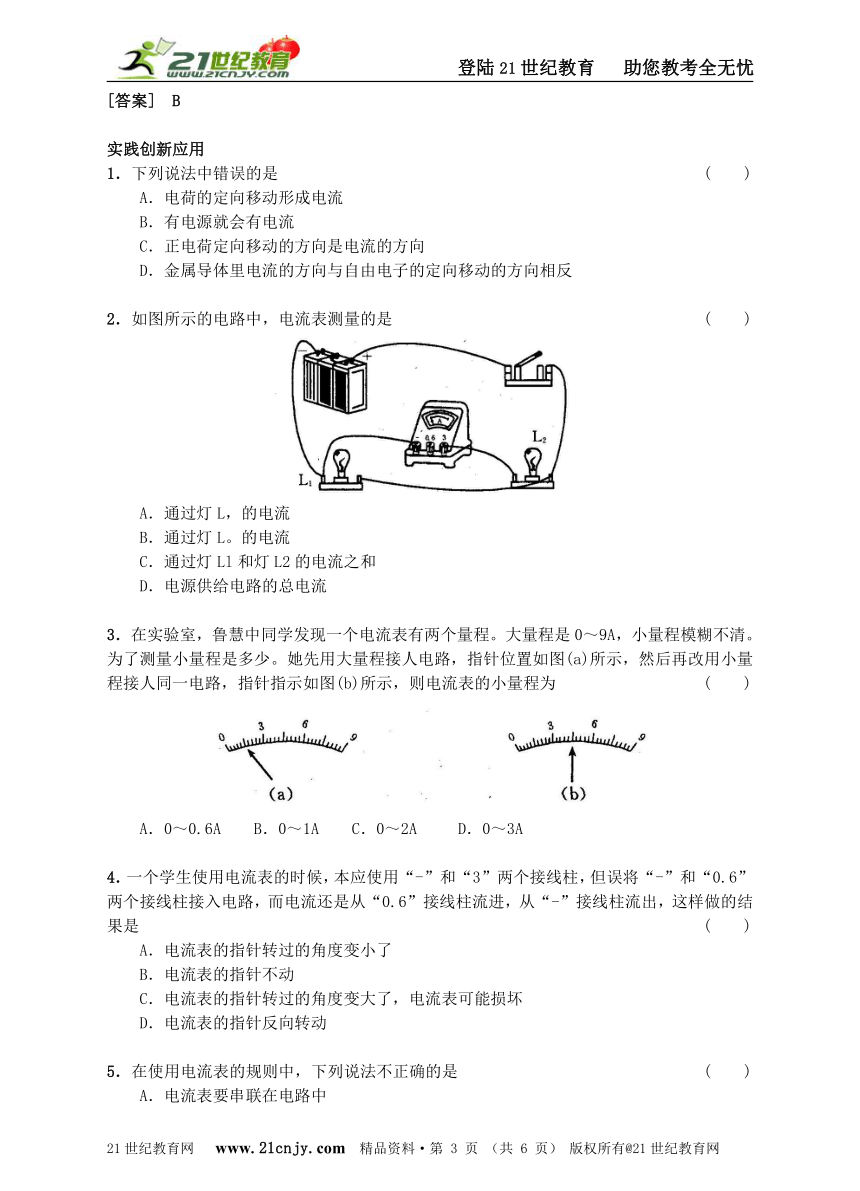

实践创新应用
1．下列说法中错误的是 ( )
A．电荷的定向移动形成电流
B．有电源就会有电流
C．正电荷定向移动的方向是电流的方向
D．金属导体里电流的方向与自由电子的定向移动的方向相反
2．如图所示的电路中，电流表测量的是 ( )
A．通过灯L，的电流
B．通过灯L。的电流
C．通过灯Ll和灯L2的电流之和
D．电源供给电路的总电流
3．在实验室，鲁慧中同学发现一个电流表有两个量程。大量程是0～9A，小量程模糊不清。为了测量小量程是多少。她先用大量程接人电路，指针位置如图(a)所示，然后再改用小量程接人同一电路，指针指示如图(b)所示，则电流表的小量程为 ( )
A．0～0.6A B．0～1A C．0～2A D．0～3A
4．一个学生使用电流表的时候，本应使用“-”和“3”两个接线柱，但误将“-”和“0.6”两个接线柱接入电路，而电流还是从“0.6”接线柱流进，从“-”接线柱流出，这样做的结果是 ( )
A．电流表的指针转过的角度变小了
B．电流表的指针不动
C．电流表的指针转过的角度变大了，电流表可能损坏
D．电流表的指针反向转动
5．在使用电流表的规则中，下列说法不正确的是 ( )
A．电流表要串联在电路中
B．必须使电流从“正”接线柱流进电流表，从“-”接线柱流出电流表
C．被测电流不要超过电流表的量程
D．可以把电流表直接连在电源的两极上
6．流过灯a的电流为Ia = 5500毫安，流过灯b的电流为Ib = 0.55安，流过灯c的电流为Ic = 5.5×10 微安，比较三个电流大小正确的是 ( )
A．Ia= Ib< Ic B．Ia> Ib > Ic C．Ib> Ia> Ic D．Ic> Ib> Ia
7．某同学用电流表测量流过电灯的电流大小，所接电流表的量程为O～O.6安，但刻度盘上只能看清0～3安量程的刻度，发现指针在2.4安刻度线上，则该同学测得的电流大小为（ ）
A．2.4安 B．0.l2安 C．0.48安 D．1.2安
8．用电流表测量电路干路电流时，电路图正确的是
9．如图所示，由两个相同小灯泡连成并联电路，小明同学在测量电流时，将电流表分别接人电路的A、B、C三点，测得A、B、C三点的电流，其关系是 ( )
A．IA = IB = IC B．IC = IA + IB C．IA > IB > IC D．IC > IB > IA
10．在如下图所示电路中，闭合开关后。a、b、c、d四处的电流 ( )
A．a和d处最大 B．b处最大 C．c处最大 D．d处最小
11．我们已经学习了多种测量仪器的使用，现在我们来记录下图中的电流表所显示的示数(请填在图下括号中)
( )
12．日光灯工作电流约为0.15A，合为______mA。电流表使用前要先检查指针是否指在______位置。
13．五颜六色的小彩灯给街道、商店和旅游区增添了热闹的气氛。一串小彩灯的灯泡往往有四五十只。这么多的小彩灯是如何连接的呢？小明同学在市场上买了一串小彩灯，按下列步骤进行实验探究：
(1)把所买的这串小彩灯接入电路，闭合电键后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合电键后发现全部小彩灯均不发光。根据上述实验现象可知每盏小彩灯间是以 __________方式连接的。
(2)用电流表测量出这串小彩灯全部发光时通过每盏小彩灯的电流，则通过每盏小彩灯的电流大小有何关系？_____________。
14．如图所示的电路中，灯丝中的电流方向是_________，而灯丝中实际电子定向移动的方向是____________(填“A→B”或“B→A”)。
15．在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图上连接实物图。
参考答案
1．B 2．B 3．D 4．C 5．D 6．B 7．C 8．B 9．B l0．A
ll．0.50A
12．150 0
13．(1)串联 (2)相等
l4．A→B B→A
l5．略
课后练习答案
1．L1支路上；干路上的电流(总电流)。 图略
2．0.52安 1.22安
3．略
4．略
