编号：12 ☆ 电 路 班级： 姓名：

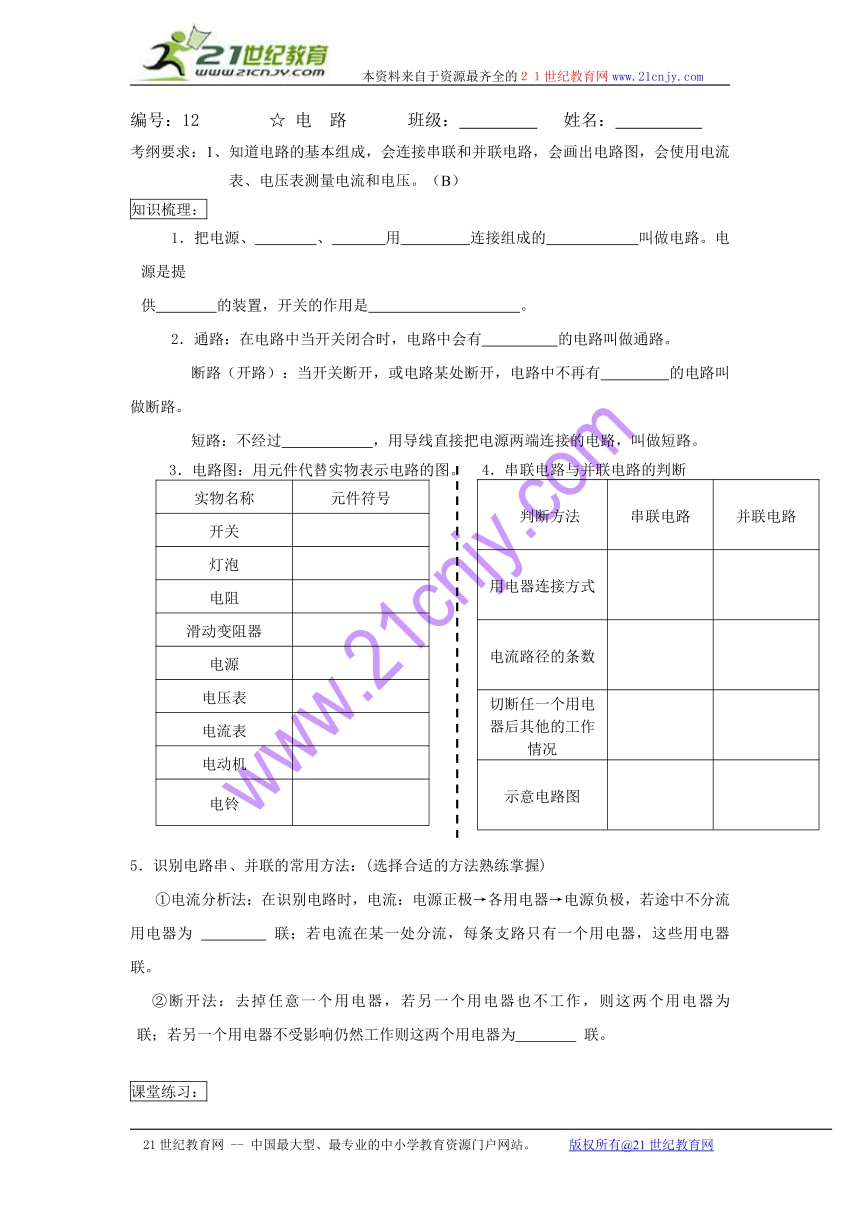

考纲要求：1、知道电路的基本组成，会连接串联和并联电路，会画出电路图，会使用电流表、电压表测量电流和电压。（B）
知识梳理：
1．把电源、 、 用 连接组成的 叫做电路。电源是提
供 的装置，开关的作用是 。
2．通路：在电路中当开关闭合时，电路中会有 的电路叫做通路。
断路（开路）：当开关断开，或电路某处断开，电路中不再有 的电路叫做断路。
短路：不经过 ，用导线直接把电源两端连接的电路，叫做短路。
3．电路图：用元件代替实物表示电路的图。
实物名称 元件符号
开关
灯泡
电阻
滑动变阻器
电源
电压表
电流表
电动机
电铃
5．识别电路串、并联的常用方法：(选择合适的方法熟练掌握)
①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器为 联；若电流在某一处分流，每条支路只有一个用电器，这些用电器 联。
②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器为 联；若另一个用电器不受影响仍然工作则这两个用电器为 联。
课堂练习：

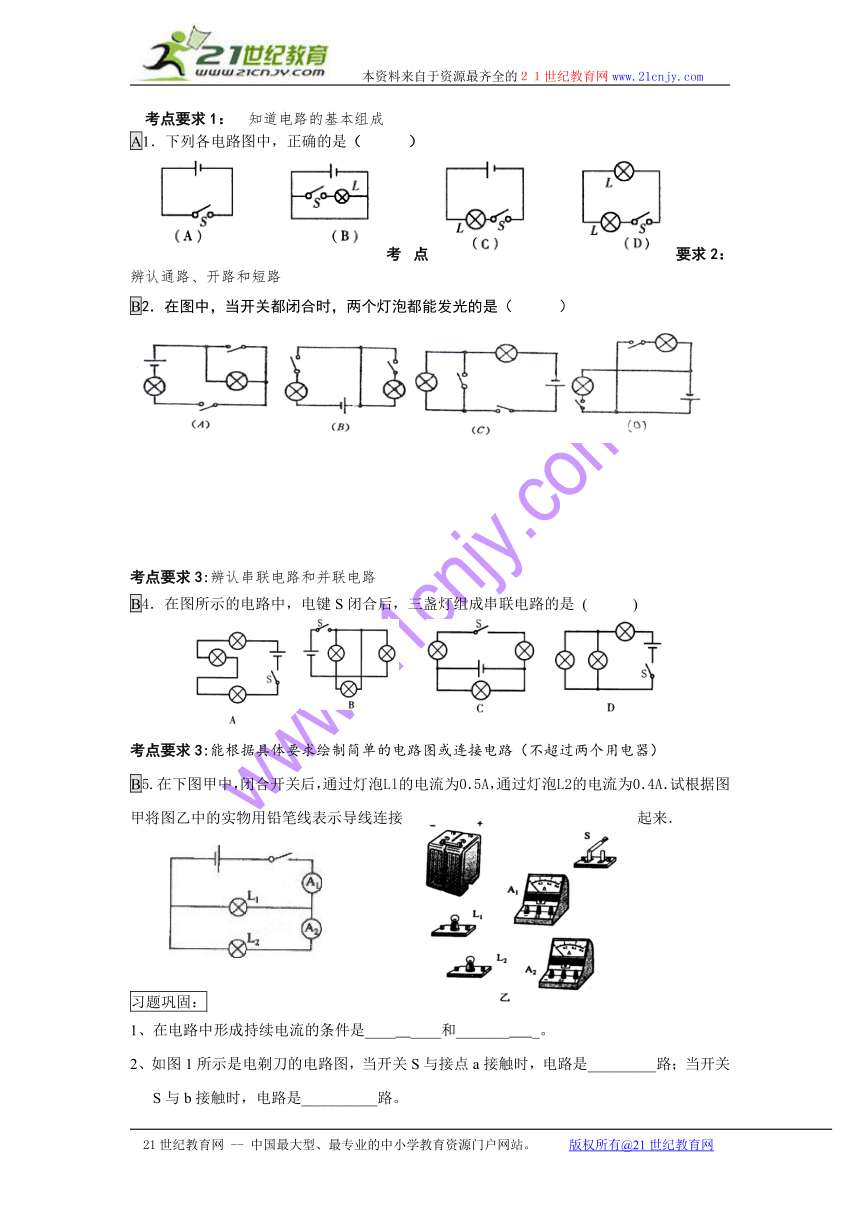

考点要求1： 知道电路的基本组成
A1．下列各电路图中，正确的是（ ）
考点要求2：辨认通路、开路和短路
B2．在图中，当开关都闭合时，两个灯泡都能发光的是（ ）
考点要求3:辨认串联电路和并联电路
B4．在图所示的电路中，电键S闭合后，三盏灯组成串联电路的是 ( )
考点要求3:能根据具体要求绘制简单的电路图或连接电路（不超过两个用电器）
B5.在下图甲中，闭合开关后，通过灯泡Ll的电流为0．5A，通过灯泡L2的电流为0．4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．
习题巩固：
1、在电路中形成持续电流的条件是____ ____和_______ _。
2、如图1所示是电剃刀的电路图，当开关S与接点a接触时，电路是_________路；当开关S与b接触时，电路是__________路。
3、如图2所示电路，闭合开关后，电路将__________；要使电路中两灯串联，只要拆除导线__________ (选填“a”、“b”、“c”、“d”)。
4、如图3所示电路中，有A、B、C、D四个接线柱。用导线把A、B连接，再用导线把C、D连接，则灯L1与L2是__________联；若只连接B、C，灯L1与L2是________联。
5、如图4所示，当开关S1、S2都断开时，发光的灯的连接是__________联；当开关S1、S2都闭合时，发光的灯的连接是__________联。
6、教室里6盏照明用的日光灯，一个开关控制两个灯，开关和这些灯是 联的；这两盏灯是 联的；教室里的6盏灯是 联的。
7、下列装置或器材中，不属于用电器的是（ ）
（A）小灯泡 （B）发电机 （C）洗衣机 （D）电动机
8、某工厂的车间里用一只开关控制三盏日光灯，三盏灯同时亮，同时灭，当其中一盏灯坏了后，其余二盏灯还能正常发光，则三盏灯的连接方式是（ ）
（A）串联 （B）可以是串联，也可以是并联
（C）并联 （D）不能是串联，也不能是并联
9、在日常生活中，人们常说“开灯”、“关灯”，其物理含义是：（ ）
A．开灯是指断开开关，关灯是指闭合开关 B．开灯和关灯都是指闭合开关
C．开灯是指闭合开关，关灯是指断开开关 D．开灯和关灯都是指断开开关
2、如图所示的电路中，电流表测量的是 （ ）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和灯L2的电流之和
D．电源供给电路的总电流
10、在下图中属于并联电路的是（ ）
11、（06浙江杭州）一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是（ ）
A B C D
12、如图所示的电路，闭合开关S时，会发生的现象是（ ）
（A）两灯都发光 （B）灯L2亮，灯L1不亮
（C）灯L1、L2的灯丝都会烧坏 （D）两灯都不亮，电源会烧坏
13、（浙江2005）小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）。测得A、B、C三点的电流，其关系是（ ）
A．IA＝IB＝IC B．IC＞IB＞IA ＞0
C．IA＞IB＞IC＞0　 　D． IC＞IB＞IA＝0
14、如右图所示电路中，电表a、b的接法都是正确的，则（ ）
A．a是电压表，b是电流表 B．a是电流表，b是电压表
C．a、b都是电压表， D．a、b都是电流表
15、小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是（ ）
16、（深圳南山 2004）将一只标有“100Ω，2A”的滑动变阻器与一只标有“20Ω，0.5A”的电路元件串联起来，该部分电路的最大电流承受能力为（ ）
A．1.5A B．2.5A C．0.5A D．2A
17、在如图所示电路中，闭合开关后，a、b、c、d四处的电流（ ）
A．a和d处最大 B．b处最大
C．c处最大 D．d处最小
18、用一个开关同时控制两个灯的发光，则两盏电灯在电路中（ ）
（A）两盏灯一定要串联 （B）两灯只有并联才能实现
（C）可以是并联，也可以是串联 （D）两灯不可能是并联的
19、根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。并在右边画出它的电路图。
4．串联电路与并联电路的判断
判断方法 串联电路 并联电路
用电器连接方式
电流路径的条数
切断任一个用电器后其他的工作情况
示意电路图
第10题
L1
L2
第12题
S1
S2
S3
第19题
