编号：14 ☆ 欧姆定律 班级： 姓名：
考纲要求：1、理解欧姆定律，了解简单串联电路和简单并联电路中电流、电压、电阻的关系，并能进行有关计算（C）
知识梳理：
1、欧姆定律
（1）欧姆定律的内容：
通过导体的电流，跟这段导体两端的 成正比，跟这段导体的 成反比。
欧姆定律公式为：I = ；
变形公式有：U = ， R = 。
（2）注意事项：计算时，单位要统一，U用 ，I用 ，R用 ，如果给是其它单位，必须换算后再进行计算。
（3）测电阻常用的方法是 法测电阻，它的原理是R = 。
实验中，可以用 表 测出电阻的两端的电压，用 表 测出通过电阻的电流，然后用 R = 的比值计算出电阻的大小。
需要注意的是，能否就说电阻的大小和电压成正比和通过的电流成反比 （“能”或“不能”）。因为针对同一段导体来说，在它的 、 、 及 温度 不变时，其阻值是 （“不变”或“改变”）的。导体的电阻与导体两端电压大小及电流大小均 （“有”或“无”）关。
伏安法测电阻的要点：a、闭合开关前,滑动变阻器的阻值要处在 来保护电路；
b、多次测量后，对多组数据求 值，计算出电阻。
2、串并联电路的规律（只要求两个电阻的串并联）：
（1）串联电路的特点：（分 不分 ）
电路中各处的电流都 ，电路的总电压等于各个电阻的电压 。电路的总电阻等于各串联部分电阻 ；
公式表达为：I总 = ，U总 = ,R总 = 。
（2）并联电路的特点：（分 不分 ）
电路中各处的电压都 ，电路的总电流等于各个支路的电流 ；
公式表达为：U总 = ，I总 = 。

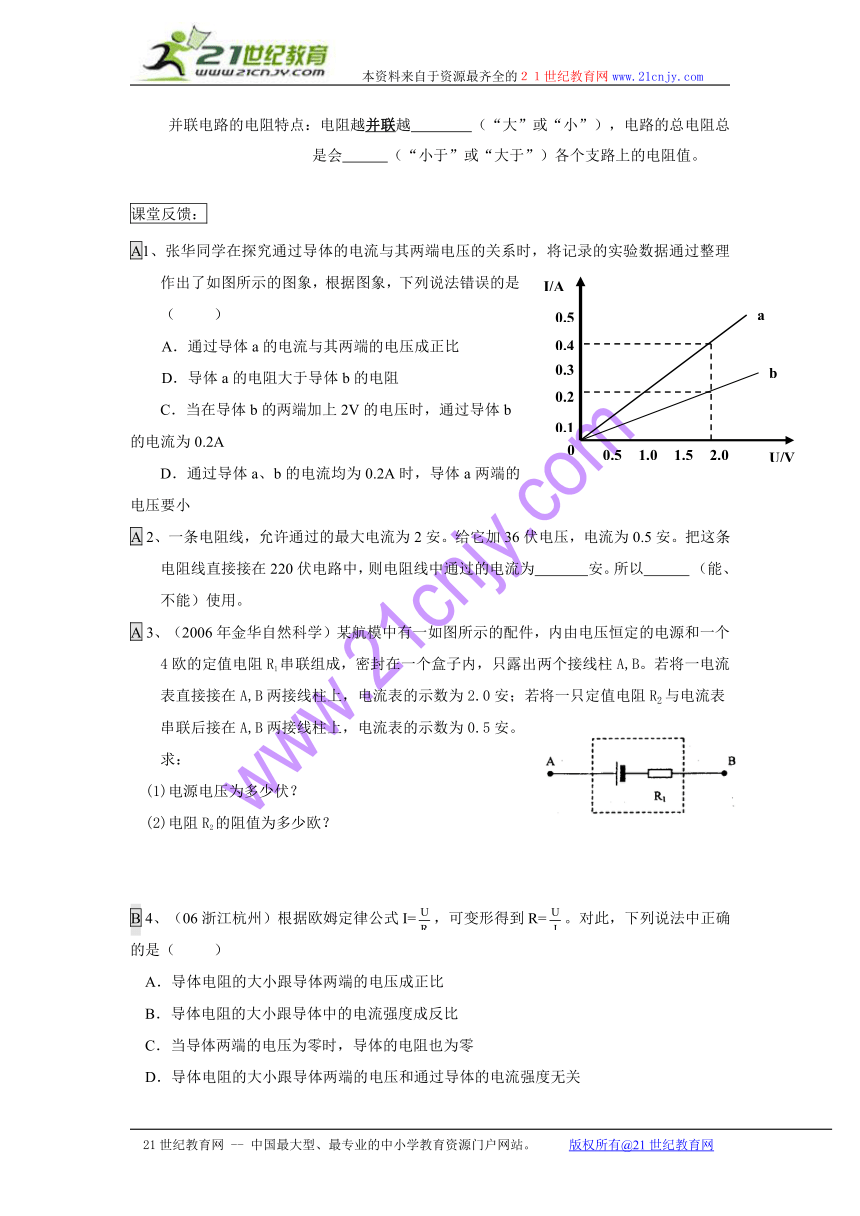

并联电路的电阻特点：电阻越并联越 （“大”或“小”），电路的总电阻总是会 （“小于”或“大于”）各个支路上的电阻值。
课堂反馈：
A1、张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（ ）
A．通过导体a的电流与其两端的电压成正比
D．导体a的电阻大于导体b的电阻
C．当在导体b的两端加上2V的电压时，通过导体b
的电流为0.2A
D．通过导体a、b的电流均为0.2A时，导体a两端的电压要小
A 2、一条电阻线，允许通过的最大电流为2安。给它加36伏电压，电流为0.5安。把这条电阻线直接接在220伏电路中，则电阻线中通过的电流为 安。所以 （能、不能）使用。
A 3、（2006年金华自然科学）某航模中有一如图所示的配件，内由电压恒定的电源和一个4欧的定值电阻R1串联组成，密封在一个盒子内，只露出两个接线柱A,B。若将一电流表直接接在A,B两接线柱上，电流表的示数为2.0安；若将一只定值电阻R2与电流表串联后接在A,B两接线柱上，电流表的示数为0.5安。求：
(1)电源电压为多少伏？
(2)电阻R2的阻值为多少欧？
B 4、（06浙江杭州）根据欧姆定律公式I=，可变形得到R=。对此，下列说法中正确的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流强度成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流强度无关
B 5、（2006年四川南充市）两个定值电阻，甲标有“16Ω 1.5A”，乙标有“22Ω 0.5A”。现把它们串联起来，则该串联电路两端允许加的最高电压是( )
A、57V B、41V C、35V D、19V
C 6、（2006深圳科学卷）如图，灯L上标有“6V 3W”字样，开关S闭合，滑片P移至a端时，电流表的示数为0.6A，灯L正常发光。则每分钟电流通过L所做的功为_ ___J。滑动变阻器的最大阻值为____ __Ω。
习题巩固：
7、如图所示， 电源电压保持不变， 滑动变阻器滑片P 向右移动时 (　　 )
　　A. 电流表的示数变大， 电压表的示数变大；
　　B. 电流表的示数变小， 电压表的示数变小；
　　C. 电流表的示数变大， 电压表的示数变小；
D. 电流表的示数变小， 电压表的示数变大。
8、如图所示， 电源电压U 保持不变， 开关由闭
合到断开时，电流表的示数将:(　　 )
A. 不变；　 　B. 变小；　　　
C. 变大；　　　D. 无法判断。
A 9、(06江苏宿迁物理)小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是 ( )
A．干路电流为3A
B．L1的电阻小于L2的电阻
C．L1两端的电压小于L2两端的电压
D．并联电路中各支路电流一定不同
B 10、如图是大型电子地磅的电路图．当称重物时，在压力作用下
滑片P向下端滑动，变阻器连入电路的电阻 ，电流表
的示数 ．（填“变大”“变小”或“不变”）．把电流
对应 的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．
C 11、（2006武汉）小明按如图甲所示的电路进行实验，当开关闭合后，电压表V１和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是( )
A．可能Ｌ１开路 B．可能Ｌ２短路
C．可能 V１和V2所选量程不相同,Ｌ1短路
D．可能 V１和V2所选量程不相同，电路各处完好
B 12、（2006浙江嘉兴）如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（ ）
A、电源短路 B、电流表损坏
C、L1不亮 D、L2的灯丝烧断
A 13、（2006北京物理）小雷利用伏安法测量额定电压为2.5V的小灯泡正常发光时的电阻。已知电源两端的电压为3V，请帮助小雷将如图14所示的电路连接完整并画出电路图。
B 14、【2006年苏州】小明准备按图(甲)所示的电路图测量未知电阻的阻值．实验过程中，当小明
连好并接通电路时发现电压表指针的偏转情况如图(乙)所示．
(1)用图(甲)所示电路测量未知电阻所依据的原理是___ _______；
(2)产生图(乙)所示情况的原因可能是(只要求写出2个)：
①___________ ______. ②__ _______________.
B 15、（2006年大连市）小刚同学通过实验，探究电流随电阻变化的规律。得到的实验数据如下表。
（1）实验中加在导体两端的电压是_____ ___V。
（2）分析表中的数据，你能得出什么探究结论？
16、 下面的表格记录了一组实验数据， 根据这组实验数据， 你能得出什么结论
R=5欧
电压U（伏） 1 2 3 4
电流I（安） 0.2 0.4 0.6 0.8
结论：
17、 有一用电器的电阻为20欧姆， 正常工作时， 通过它的电流强度为0.5安培。　（1）把这个用电器接到12伏的电源上时， 通过它的电流强度多大 试分析这时用电器能否正常工作 　　（2）如果接在12伏特的电源上， 要使它正常工作需要串联一个多大的电阻
0.1
0.2
0.3
0.4
0.5
0.5
1.0
1.5
2.0
0
b
a
U/V
I/A
L1
L2
S
0
5
10
15
V
0
1
2
3
V2
V1
L2
L1
S
图甲
图乙
