认识简单的机械（杠杆)（第一课时）

(共19张PPT)

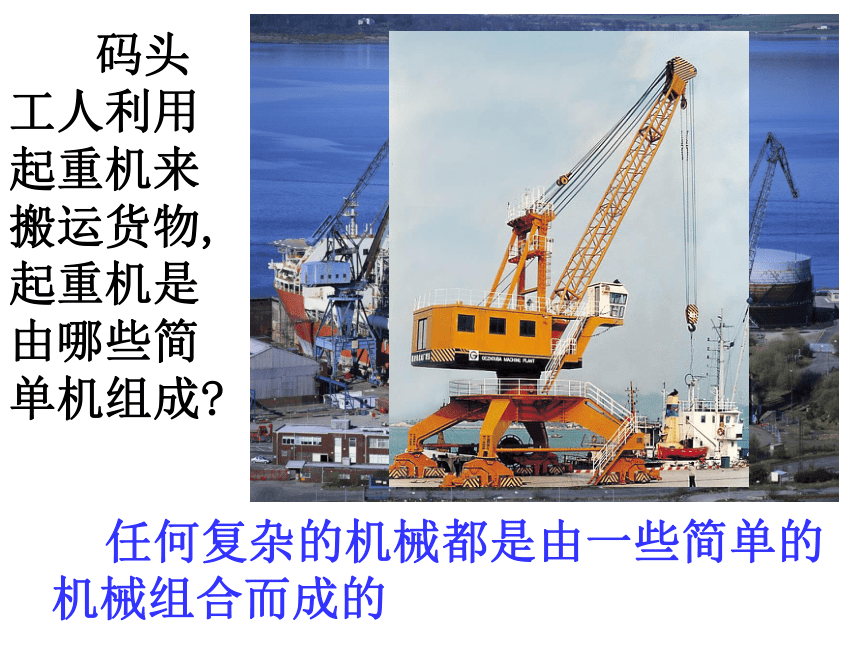

码头工人利用起重机来搬运货物,
起重机是由哪些简单机组成
任何复杂的机械都是由一些简单的
机械组合而成的

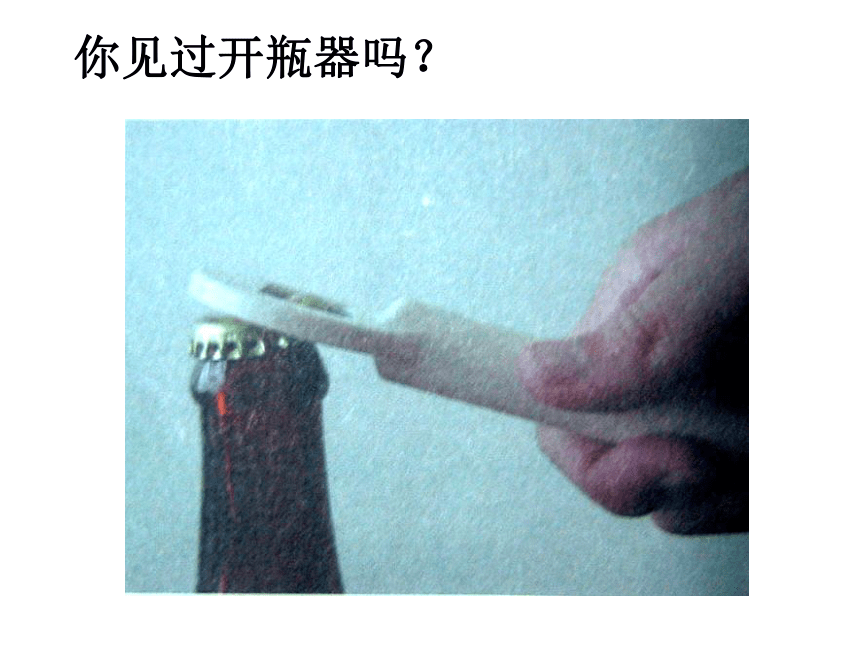

你见过开瓶器吗？

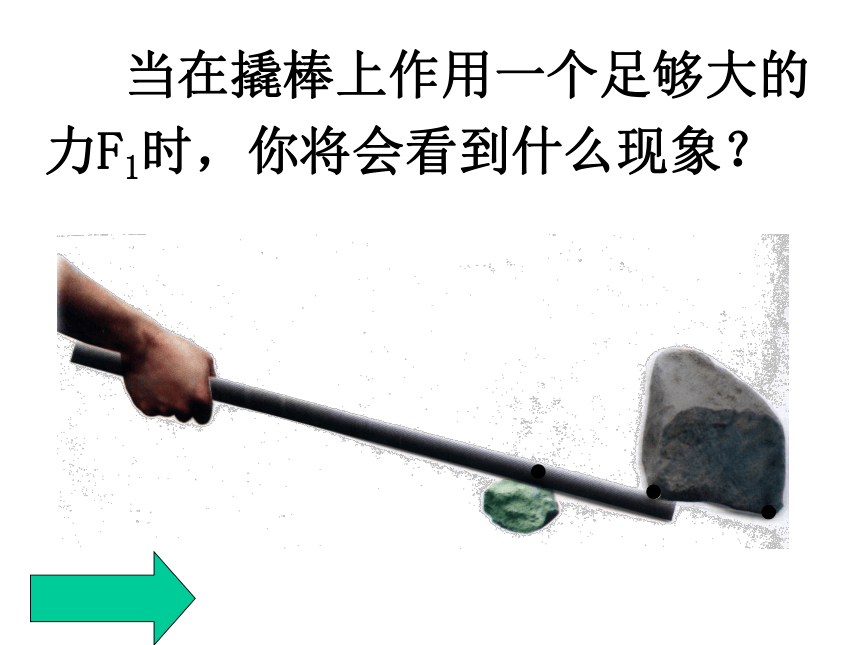

当在撬棒上作用一个足够大的力F1时，你将会看到什么现象？

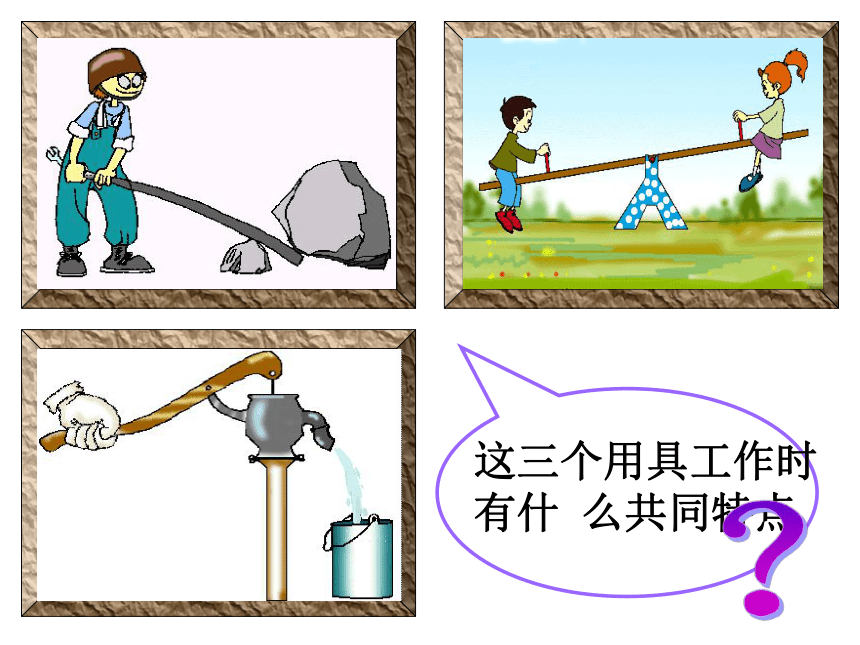

这三个用具工作时
有什 么共同特点
①都是硬棒（软的不行，直的弯的都可以）
②在力的作用下会转动。
③转动过程中有一点是不动的。
一根硬棒在力的作用下如果能绕着
固定点转动，这根硬棒就叫做杠杆
即硬棒要成为杠杆必须满足两个条件：
1、要有力的作用
2、能绕固定点转动
这些用具是杠杆吗？
·
F1
F2
O
O
O
O
F1
F1
F1
F2
F2
F2
O
L1
L2
支点
动力
阻力
动力臂
阻力臂
杠杆的五要素：
支点(O):
动力(F1 ):
动力臂(L1):
阻力(F2):
阻力臂(L2):
杠杆绕着转动的固定点
使杠杆转动的力
从支点到动力作用线的垂直距离
阻碍杠杆转动的力
从支点到阻力作用线的垂直距离
这些概念很重要
注:阻力转动效果与动力恰好相反.
（1）先找支点O；
（2）画出动力和阻力；
（3）画出力的作用线；
（4）过支点0作力的作用线的垂直线段L，即为力臂。
注意：力臂是“点”（支点）到“直线”（力的作用线）的距离
作力臂的步骤（三部曲）： 找“支点”、画“作用线”、作“距离”。
F1
F2
F3
O
L1
L2
L3
力臂的两种表示方法：大括号和箭头
L2
L1
B
F2
O
F1
A
F2
B
O
A
F1
画出图中各力的力臂
l1
l2
l2
l1
画出图中杠杆各力的力臂
F1
F2
L1
L2
F1
F2
L1
O
L2
O
练一练
l2
l1
练习：确定动力臂和阻力臂
l1
l2
l1
l2
l2
l1
l1
l2
