杠杆和滑轮

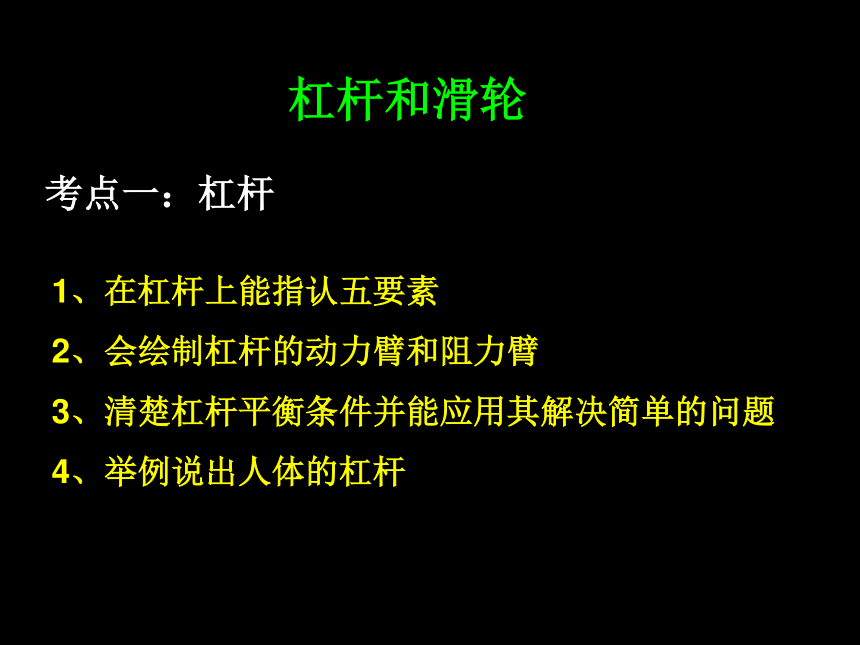

课件10张PPT。杠杆和滑轮考点一：杠杆1、在杠杆上能指认五要素
2、会绘制杠杆的动力臂和阻力臂
3、清楚杠杆平衡条件并能应用其解决简单的问题
4、举例说出人体的杠杆如图所示，F1是作用在抽水机手柄A点的动力，O为支点，请在图中画出F1的力臂l1。俗话说“小小秤砣压千斤”，这可以根据杠杆平衡条件来解释。只要秤砣对秤杆作用的力臂比所挂物对秤杆作用的力臂____________(选填“大得多”或“小得多”)，那么“小小秤砣压千斤”是完全可以实现的。下列常用工具属于费力杠杆的是(　　)
A．吃饭用的筷子　　　B．撬瓶盖的起子
C．剪断钢丝的钳子 D．拧螺帽的扳手在海南举办的大力士比赛中，有一个项目是把车轮推上台阶．下面把车轮推上台阶的四种方法，推力的作用点相同，推力的方向不同，如图所示，则哪一种推法最省力(　　)在研究杠杆平衡条件的实验中：
(1)实验前，发现杠杆处于如图所示的状态，为了使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向________(选填“右”或“左”)移动。
(2)上面操作使杠杆在水平位置平衡，这样做的目的是____________。
(3)某实验小组进行正确的实验操作后，得到的数据为F1＝6 N，l1＝20 cm，F2＝4 N和l2＝30 cm，该实验小组是否根据这些数据就能得出探究结论？_____；理由是_______________考点二：滑轮1、能够辨别定滑轮、动滑轮、滑轮组
2、知道定滑轮、动滑轮的特点和实质
3、知道滑轮组的特点
4、用滑轮组解决简单的问题（限二个滑轮）滑轮、滑轮组的特点对比：某人用100牛的力提起了350牛的重物，那么他可能使用了(　　)
A．一个定滑轮 B．一个动滑轮
C．一个定滑轮和一个动滑轮组成的滑轮组
D．一支杠杆一辆汽车不小心陷进泥潭后，司机按图所示的甲、乙两种方法安装滑轮，均可将汽车从泥潭中匀速拉出。比较这两个装置，下列说法正确的是(　　)A．甲、乙安装的都是动滑轮，都能省力
B．甲、乙安装的都是定滑轮，都不能省力
C．甲安装的是动滑轮，能省力
D．乙安装的是动滑轮，能省力如图所示，工人利用动滑轮将沙匀速向上提升2 m，已知沙重184 N，动滑轮重6 N，桶重10 N，绳重和摩擦均不计。则拉力的大小是______N，此时该装置的机械效率是_______。
