家庭电路和电磁应用

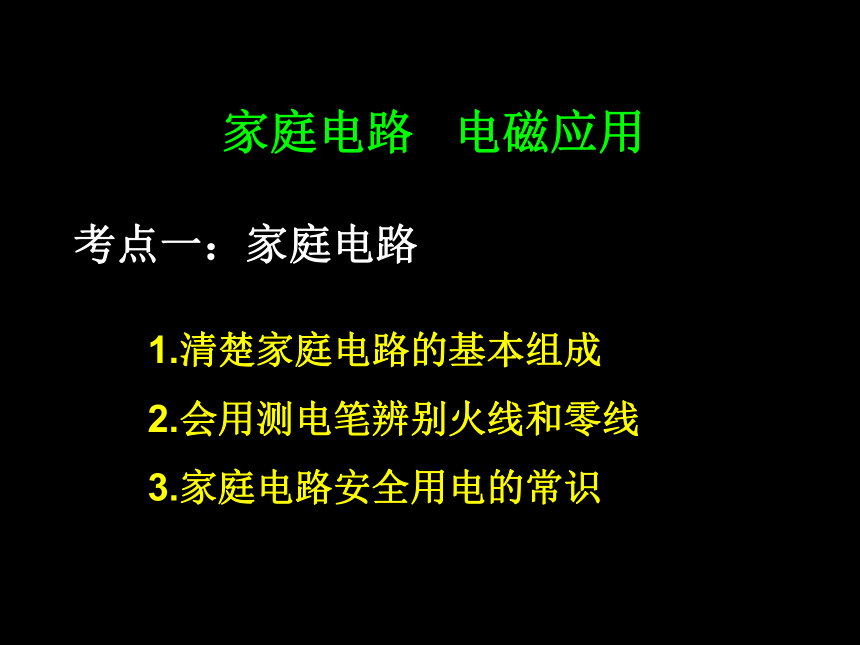

课件10张PPT。家庭电路 电磁应用1.清楚家庭电路的基本组成
2.会用测电笔辨别火线和零线

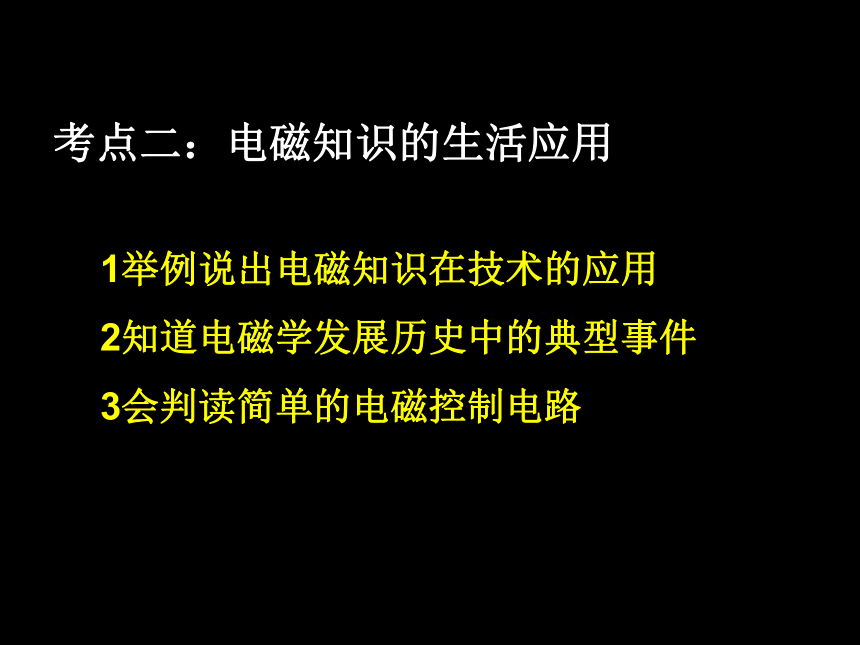

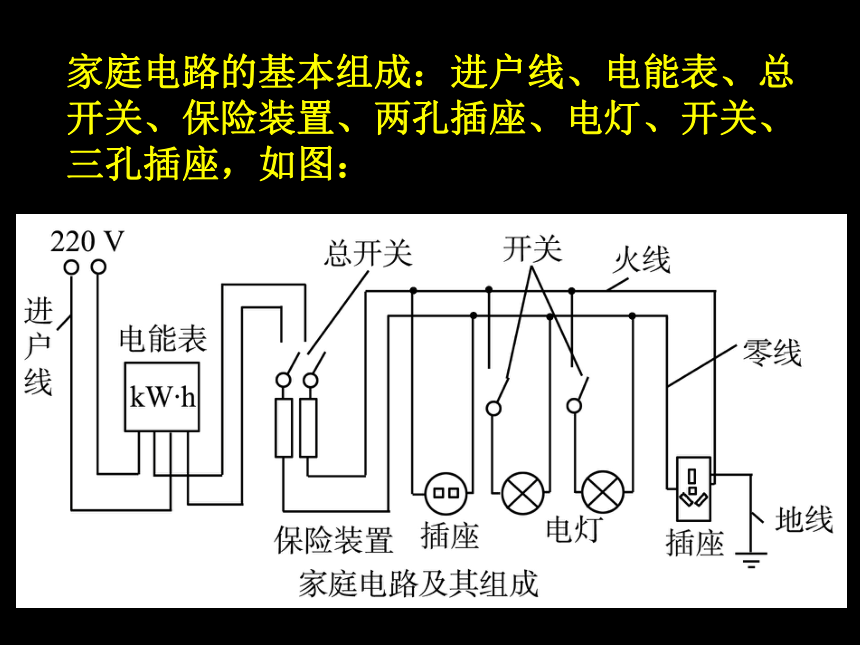

3.家庭电路安全用电的常识考点一：家庭电路家庭电路的基本组成：进户线、电能表、总开关、保险装置、两孔插座、电灯、开关、三孔插座，如图：考点二：电磁知识的生活应用1举例说出电磁知识在技术的应用
2知道电磁学发展历史中的典型事件

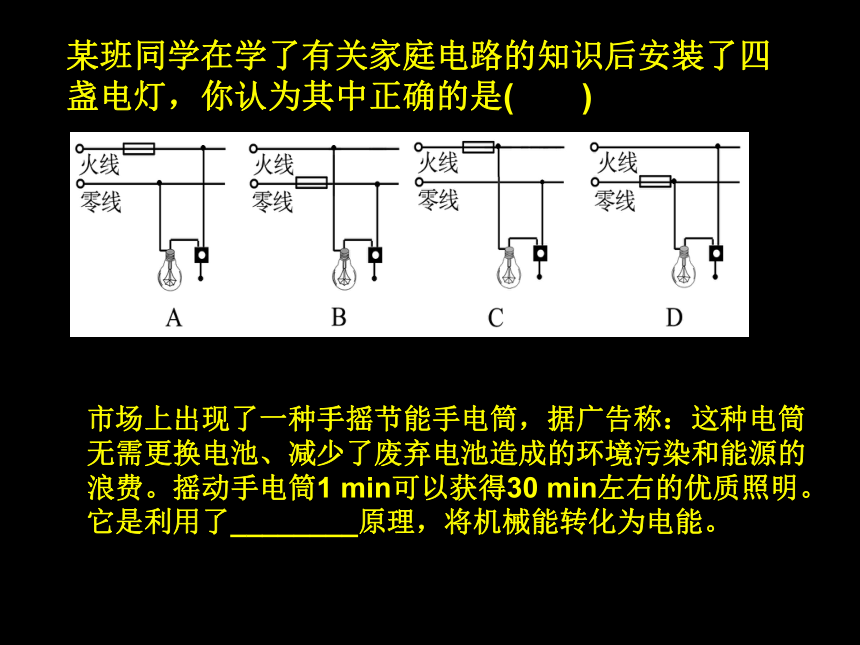

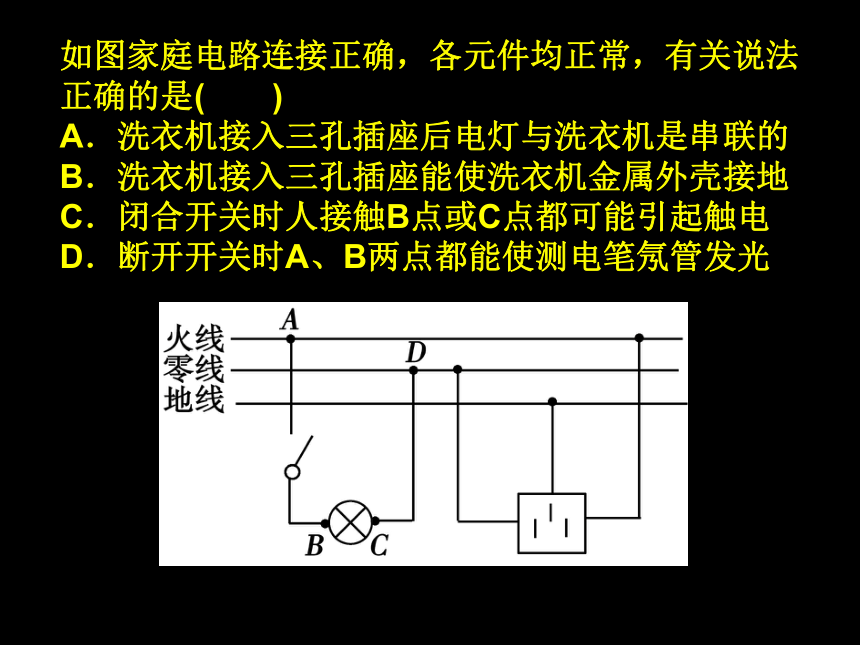

3会判读简单的电磁控制电路市场上出现了一种手摇节能手电筒，据广告称：这种电筒无需更换电池、减少了废弃电池造成的环境污染和能源的浪费。摇动手电筒1 min可以获得30 min左右的优质照明。它是利用了________原理，将机械能转化为电能。某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是(　　)如图家庭电路连接正确，各元件均正常，有关说法正确的是(　　)
A．洗衣机接入三孔插座后电灯与洗衣机是串联的
B．洗衣机接入三孔插座能使洗衣机金属外壳接地
C．闭合开关时人接触B点或C点都可能引起触电
D．断开开关时A、B两点都能使测电笔氖管发光下列做法中符合安全用电原则的是(　　)洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素(　　)
A．使插头的造型更美观
B．插入插座中可更稳固
C．有利于识别火线和零线插脚
D．插入插座时，可确保用电器外壳先接地家庭电路中，保险丝的作用是(　　)
A．防止人们触电事故的发生
B．防止用电器连续工作时间过长
C．防止家庭电流过大，保护电路
D．防止电路开路，造成断电关于保险丝的说法，下列正确的是(　　)
A．越细的保险丝额定电流越大
B．在手边没有合适保险丝的情况下，可用铁铜丝替代保险丝
C．保险丝是由电阻大、熔点高的铅锑合金制成
D．保险丝越粗额定电流越大磁悬浮列车在一些国家已经研制成功，其中部分国家研制的磁悬浮列车是利用同名磁极相互______来实现悬浮的；小磁针南极大致指向地理的南极，这说明地磁的________极在地理的南极附近。法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻(GMR)效应，荣获诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。实验发现，当闭合S1、S2后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是(　　)
A．电磁铁右端为N极
B．滑片P向左滑动过程中电磁铁的磁性减弱
C．巨磁电阻的阻值随磁场的增强而明显减小
D．巨磁电阻的阻值随磁场的减弱而明显减小某宿舍楼一单元的几家住户为增强安全性，在单元楼梯口安装了防盗门。图为单元防盗门门锁的原理图。各家住户都安有一个控制开关S，用来控制门锁，图中只画出了其中一家住户的控制开关。该门锁的工作过程是：楼上的人闭合控制开关S。门锁上通电后的电磁铁吸引卡入右侧门扣中的衔铁，衔铁脱离门扣，门可打开，关于该门锁，下列说法中正确的是(　　)
①闭合开关后，电磁铁的右端为S极
②闭合开关后，电磁铁的右端为N极
③该单元的各住户控制门锁的开关是并联的
④该单元的各住户控制门锁的开关是串联的
A．①③　　　　B．①④
C．②③ D．②④
